两英寸BSP内螺纹凸轮锁紧快速接头

　　这套两英寸BSP内螺纹凸轮锁紧接头，主要面向燃油加注、油料转运、临时流体管路这类需要频繁拆装的现场工况。在加油车、移动泵站、厂区油料配送以及储罐接驳环节，管路往往不是长期固定连接，作业结束后要快速脱开，换场后又要迅速复位；普通螺纹接头逐圈旋合耗时，法兰连接还要拆装螺栓，而凸轮锁紧结构只需把对接端插入、压下两个凸轮手柄即可完成锁紧，单人操作几秒内就能接好一根两英寸主管路，现场效率差异非常明显。

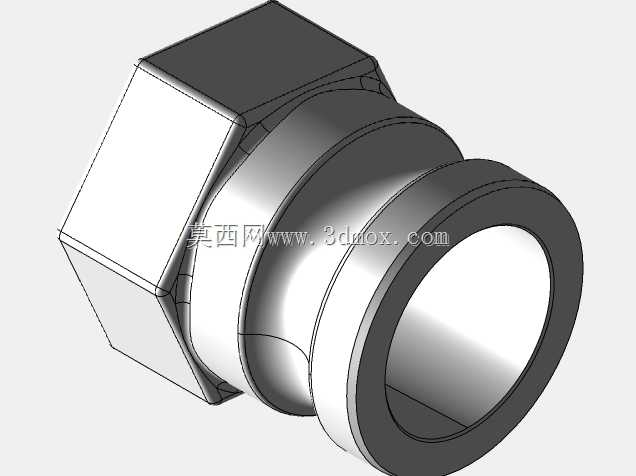

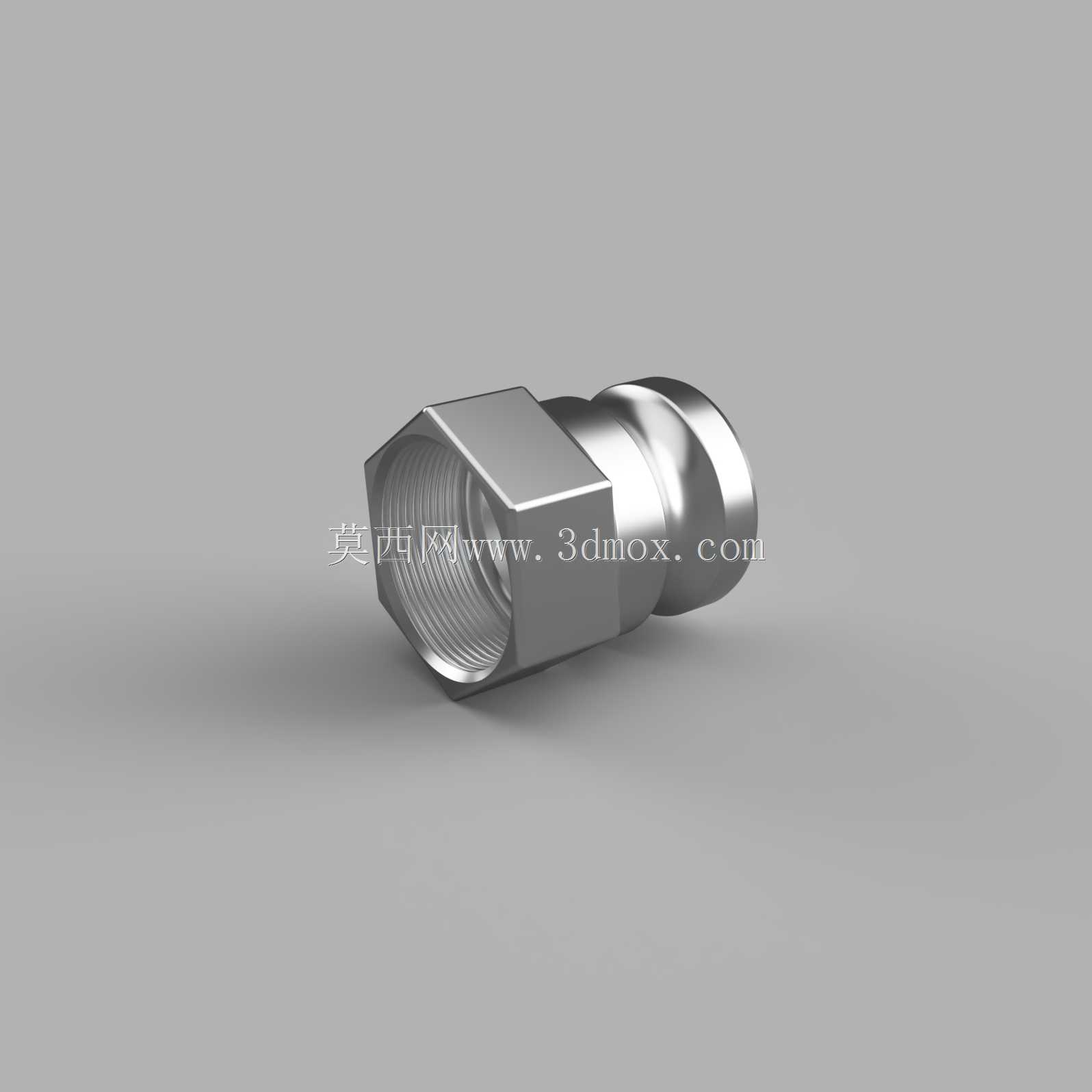

　　从实际用途看，接头一端采用BSP内螺纹，用于和带外螺纹的管路、阀门或泵口旋接；另一端为凸轮锁紧承插端，与同规格公头配合，靠手柄偏心机构把对接件轴向拉紧，并通过密封圈实现端面或周向密封。这种连接方式不需要工具，重复插拔一致性好，在柴油、煤油等低粘度燃油输送中尤其常见。模型把六角本体、凸轮耳座、手柄回转区域、承插口台阶以及密封槽位置都做了完整表达，结构工程师在布置管路时可以直接判断操作空间是否足够。

　　设计思路上，本体被分成几个功能明确的区段。六角段提供扳手受力面，装配内螺纹端时可用开口扳手或管钳固定，避免旋紧时整个接头跟转；中部过渡段承担壁厚变化和载荷传递，把螺纹连接预紧力与凸轮锁紧产生的轴向拉力分散到较大截面上；承插端则保留了与公头配合的圆柱面、止口台阶和密封圈容纳位置。凸轮手柄绕耳座销轴旋转，偏心轮廓在压下过程中逐渐压紧对接法兰唇边，到位后形成稳定自锁趋势，正常管路脉动下不易松脱。

　　建模时需要特别关注几处边界。首先是两英寸BSP螺纹的公称通径和牙型基准，内螺纹入口应保留引导倒角，便于外螺纹件对中旋入，也能减少首牙磕碰。其次是凸轮手柄的开启包络，手柄抬起和压下都会占用本体外侧空间，三维布局时不能只按六角体外径留位置，还要在耳座两侧预留手指和手柄转动空间；若接头靠近油箱壁、泵体或机架，必须按开启极限位置检查干涉。第三是承插口端面到螺纹端面的轴向长度，它决定了管路装配后接头占用的总长度，也影响弯头、软管和阀门之间的串接顺序。

　　安装边界方面，六角体对边尺寸决定扳手可达性，螺纹端拧紧方向应与凸轮手柄操作方向错开，避免检修时一个动作影响另一处锁紧。承插口轴线需要与对接公头保持同轴，插入前应检查密封圈是否落在槽内，凸轮压下时两侧手柄应同步到位；若只压一侧，会造成唇边偏载、密封不均，长期使用还会让耳座销轴受力异常。对于燃油系统，接头通径较大，流阻主要取决于内部台阶是否平顺，因此模型中内孔过渡不宜出现突然缩径，以减少加注时的压力损失和湍流噪声。

　　从选型角度看，这类接头不是单纯按螺纹规格确定即可，还要核对凸轮端配套系列、密封件材料、工作压力以及软管拉力。两英寸管路在满流时重量和水击效应都不小，凸轮锁紧虽然装拆快，但耳座、销轴和本体唇边属于关键受力区，结构设计时应保证这些位置壁厚连续，避免在高应力区开设无关缺口。三维模型把外部操作轮廓和内部流道形态同时呈现，便于在设备总体布置中校核安装距离、扳手空间、手柄开启角度以及与油箱接口的相对位置，也为后续出工程图、装配指导和密封件选型提供了直接依据。
