黄铜两英寸英制螺纹防虹吸止回阀

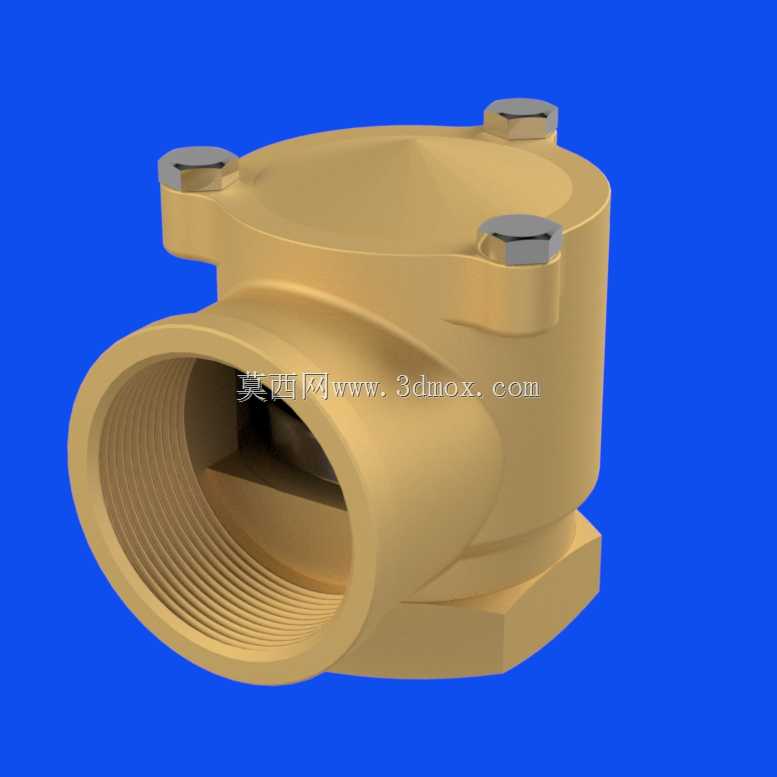

　　这款黄铜防虹吸阀主要面向供水、加注、流体输送和小型工艺管路场景，用来在管路负压或停机回流时切断反向通路，避免液体被虹吸抽走、介质倒流污染上游水源，也能减少泵停转后管道失压带来的空吸问题。阀体采用两英寸BSP英制管螺纹接口，适合与同规格内螺纹管道、泵出口、加注设备或储罐接管直接配合。现场布置时，接口轴线方向决定了主流道走向，阀盖通过三处紧固件压合在阀体上部，检修时可拆开上盖检查内部阀瓣、密封面和弹簧状态，不必整体从管线上切割拆除。

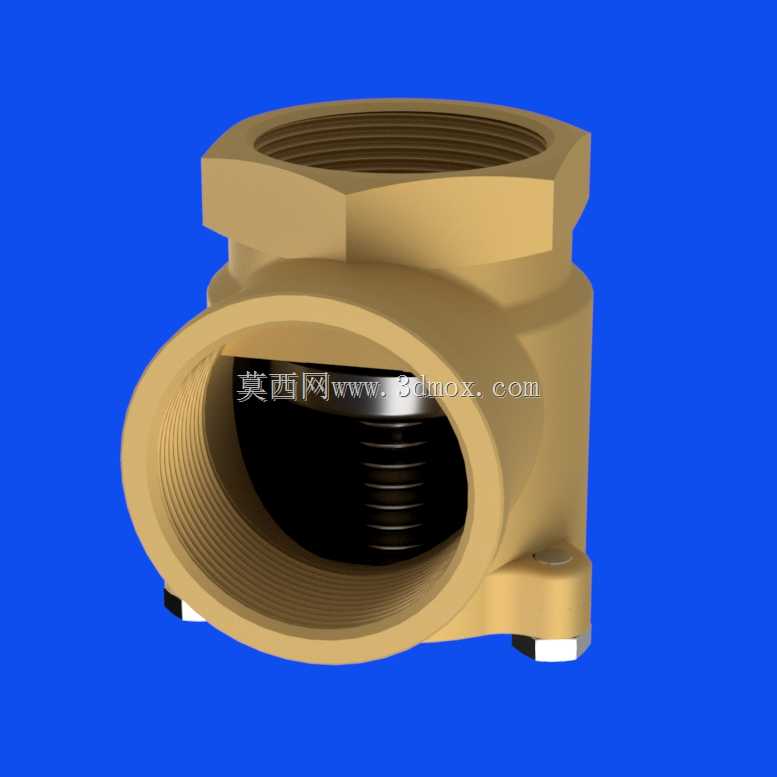

　　从结构思路看，这类阀并不追求复杂调节功能，而是把可靠性放在首位。黄铜材质在清水、轻度油品、常规工业流体中具有较好的切削加工性和耐蚀表现，铸造或锻压后成型的厚壁阀体能够承受管路拧紧力矩与日常压力波动。入口段保留较长内螺纹，保证旋合长度和对中效果；流道在阀腔处扩大，为阀瓣开启、回落和密封提供运动空间。阀盖与阀体之间的接合面需要控制平面度，紧固件均匀锁紧后形成稳定密封，避免压力工况下从盖面渗漏。

　　实际选型时，不能只看接口公称尺寸。防虹吸阀的安装姿态、流向箭头、阀瓣自重和弹簧回复力都会影响启闭动作。若装在泵出口，应考虑泵启动瞬间的流阻和阀瓣开启高度；若装在储罐下游或加注枪附近，则要关注停液后负压形成速度，以及阀瓣能否在回流发生前迅速落座。阀体侧向接口与上部检修盖形成紧凑布局，适合空间受限的设备内部，但周围仍需留出扳手操作距离和上盖拆卸空间，避免后期维护时被机架、软管或其他管件遮挡。

　　建模过程中，阀体外形可以拆分为主筒腔、侧向螺纹接口、底部安装基面、上盖法兰耳位和紧固件占位几个部分。主筒腔与侧接口相交处不是简单布尔合并，真实零件需要考虑铸造圆角、壁厚过渡和流道圆滑性；若转角过于尖锐，流体在通过阀瓣区域时会产生局部涡流，也会增加铸造缺陷风险。内螺纹不必在工程方案阶段全部还原真实牙型，但在干涉检查和装配演示中应保留螺纹大径、小径和有效旋合长度，否则容易误判管道接头能否拧入。

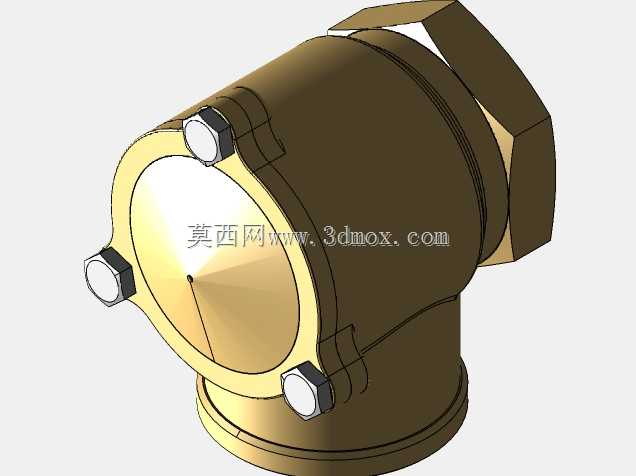

　　阀盖三处紧固件的位置围绕腔体均布，耳位外侧留出螺母或螺栓头承载面。承载面要与紧固件轴线垂直，局部加厚可以分散压紧力，防止黄铜耳位因过载产生微裂纹。上盖顶部轮廓并非单纯装饰，它与内部阀瓣升程、加强筋分布和毛坯拔模方向相关；外观上看到的圆弧过渡，同时承担提高刚性、减少应力集中和方便铸造脱模的作用。底部平面可作为装配定位参考，在成套设备中也可通过托架或管夹承受部分重量，避免全部载荷由螺纹接口承担。

　　功能验证方面，三维结构评审应重点检查三条边界：其一是流体通道最小截面，确认阀瓣全开后不会因结构占位造成异常节流；其二是密封运动边界，确认阀瓣在升程范围内不与阀盖、内壁或加强结构碰撞；其三是安装维护边界，确认管道扳手、紧固件工具和密封件更换都有操作空间。对于英制BSP接口，还要区分平行管螺纹与密封方式，实际装配常依靠端面垫片或螺纹密封材料实现防漏，模型中应保留相应端面或配合段。

　　在管路系统里，这种阀虽然属于小型附件，却直接关系到防回流和防污染逻辑。把它放入整机三维布局时，应让流向、检修方向和周边管件同时满足操作要求，而不是仅依据接口尺寸塞入空位。黄铜阀体、可拆上盖、内螺纹连接和自动启闭阀瓣共同构成了一个结构简单但职责明确的管路安全元件。
