PIUSI柴油电动输送泵结构设计

　　这套电动柴油输送泵的三维结构，主要面向小型燃油加注、柴油中转、工地临时供油以及车载加油系统等场景。设备本体将驱动电机、泵体流道、安装支架和电气接线部分整合在同一紧凑单元内，适合布置在储油桶旁、撬装加油装置、维修车间油料区或移动供油小车上。实际使用中，它承担从储油容器抽取柴油并向车辆、发电机组、工程机械油箱输送的任务，入口侧通过内螺纹接口与吸油管路连接，出口侧可外接过滤器、流量计、加油枪及软管，形成完整的轻便加油链路。

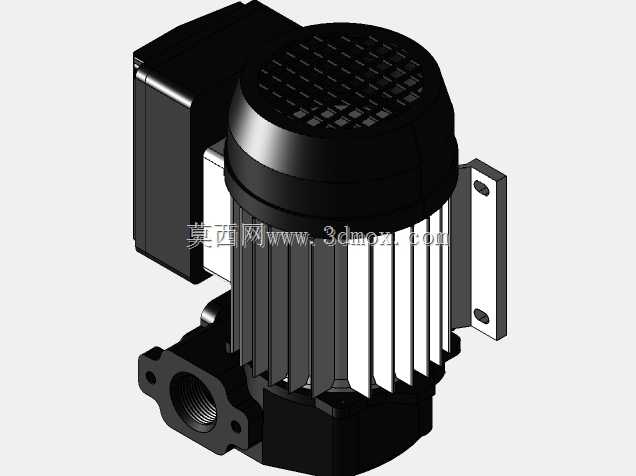

　　从结构拆分来看，上部为带散热筋的电动机外壳，圆筒形机座沿周向布置多条纵向肋片，既增加外表面积，也提升壳体刚性。电机顶端采用格栅式端盖，通风孔按阵列排布，可在运行时引导空气流过电机表面，降低连续输油过程中的温升。侧面独立设置电气接线盒，盒体与电机机座相连，内部用于容纳端子、开关或保护元件；外置盒体使接线维护不必拆解电机主体，也便于现场按防护要求引入电缆。

　　下部泵体采用黑色铸造外形，入口法兰面围绕螺纹孔布置螺栓孔，用于连接吸油管路或底座固定结构。流道入口朝向侧下方，这种布置有利于缩短吸入管路径，并在泵靠近桶壁或机架安装时保留扳手空间。泵体与电机之间通过中间连接段传递动力，外形上可见电机轴线与泵体安装基准的同轴关系；设计时需要保证轴承位、密封腔和叶轮或齿轮泵芯的同心度，否则长期运行会出现噪声增大、密封偏磨和流量下降。

　　后侧安装支架是整机布局中的关键边界件。支架呈立式折弯板结构，上面开设两个长圆或圆形固定孔，可将泵挂装在墙板、机架或设备侧板上。支架孔位并非单纯装饰特征，它决定了整机与安装面的距离、螺栓穿入方向以及检修时的拆卸空间。进行设备布置时，不能只按泵体外形包围盒预留位置，还要考虑接线盒侧向凸出、入口管路旋转半径、电机顶部散热间隙以及后侧紧固件操作空间。若将泵直接贴墙安装，顶部格栅通风和侧面电缆接线都会受到影响；若入口管路强行偏斜，也会在螺纹连接处形成附加应力。

　　建模过程中，电机外壳的散热筋适合用阵列或肋片特征完成，重点控制筋条高度、拔模斜度和根部圆角，避免外观尖锐交叉。顶部格栅需要兼顾开孔率与端盖强度，孔格之间保留连续加强边框，使塑料或压铸端盖在受轻微碰撞时不易开裂。下部泵体则应关注铸造壁厚过渡，法兰面、螺纹孔周围和流道转折处需要局部加厚，其余区域保持均匀壁厚，以减少缩孔和成形缺陷。

　　从选型角度看，这类输送泵并不追求复杂外形，而是强调安装便利、管路可达性和持续运行稳定性。电机段提供动力，泵芯段建立油压，支架承担载荷，接线盒负责电气接入，各部分边界清晰。三维设计时应把接口尺寸放在首位：入口螺纹规格决定吸油软管和接头系列，支架孔距决定整机能否互换到现有加油设备，电机外径和总高决定护罩或机柜内的布置余量。对于需要集成流量计、电磁阀、过滤器或回油管路的系统，还应在泵出口方向预留直线管段，减少弯头紧邻泵口造成的流阻增加。

　　整机外观采用电机散热筒、侧置接线盒、下部铸造泵体和后置挂板的组合，结构层次明确。工程应用中，维护人员可从侧面完成电气检查，从前方拆装吸油管路，从后侧松开固定螺栓取下整机；这种可维护性比单纯压缩体积更重要。模型在细节上保留了格栅、散热筋、法兰孔、安装支架和接线盒轮廓，能够直接用于设备布局校核、管路干涉检查、机架焊接件设计以及小型加油装置的方案展示。
