两英寸BSP外螺纹凸轮锁紧快速接头

　　该零件属于流体输送系统中常用的凸轮锁紧式快速管接头，公称规格为2英寸，连接端采用BSP管螺纹，另一端为软管插接结构，主要用于燃油、润滑油、轻质油料以及类似低压流体管路的快速接通与断开。现场使用时，软管端插入配套接头后，通过两侧凸轮把手压合即可完成锁紧，无需旋转多圈螺纹，也不必依赖大型扳手，适合油罐车、加油设备、临时输油管线、车间流体分配站和移动泵站等需要频繁拆装的工况。

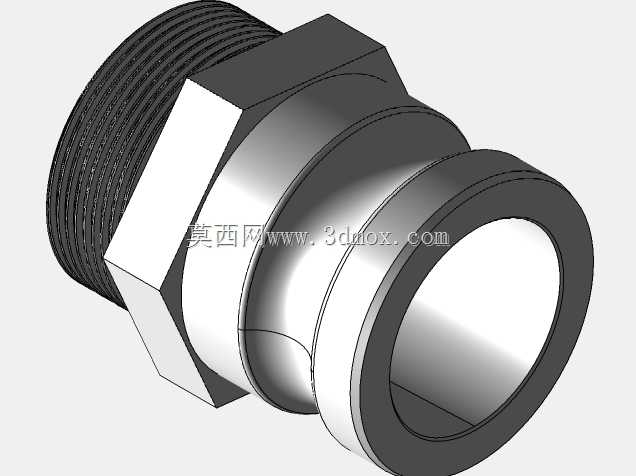

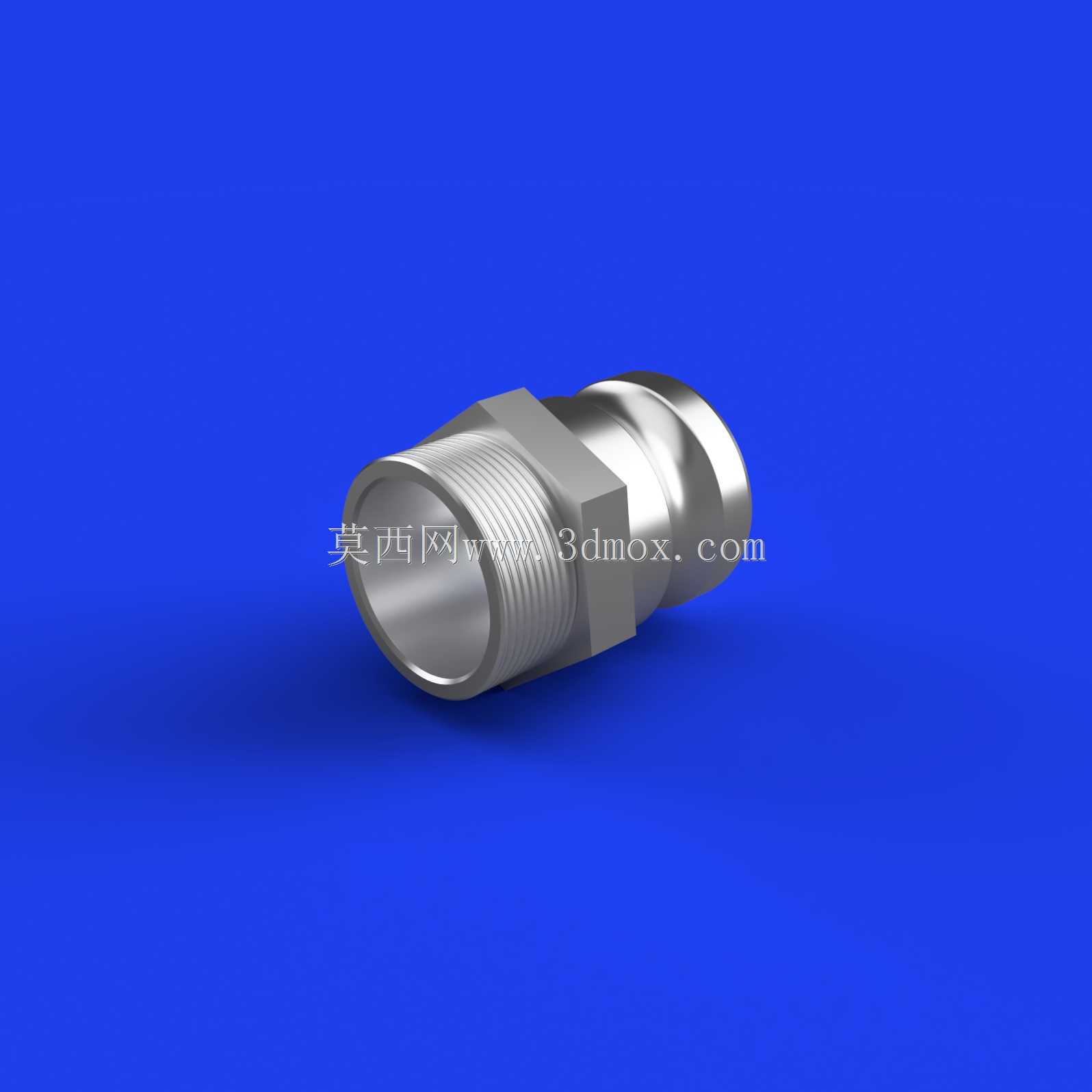

　　从结构上看，模型完整呈现了接头本体的几个关键区域：前端软管插接段带有防脱波纹和台阶，用于插入橡胶管或复合软管后由喉箍压紧；中部为六角受力面，便于在螺纹端安装时施加扭矩；后端为外螺纹连接段，可旋入泵体、阀组、油箱接口或管路内螺纹；凸轮锁紧配合面则围绕插接区域形成快速装夹边界。该类接头的价值不在于复杂运动，而在于可靠密封、快速操作和互换连接，因此建模时需要把密封面、锁紧接触面、螺纹旋入长度和软管插入深度表达清楚。

　　设计思路上，外螺纹端承担与固定管路或设备接口的刚性连接，BSP螺纹的牙型和旋合长度直接影响密封与承载能力；软管端则强调插入导向和防拔脱，端部通常做倒角，便于软管在低温或高硬度状态下装配。中部六角体不仅是拧紧受力位置，也限制接头过度旋入，并为扳手提供稳定夹持面。凸轮锁紧结构在装配后通过偏心压块压迫配套接头尾缘，使两端面贴合，形成轴向压紧；若配合密封垫使用，可在低压输送场景下减少渗漏风险。

　　外形尺寸方面，2英寸规格决定了接头整体通径和外轮廓均较大，模型中螺纹段长度、六角对边宽度、软管插接段直径以及凸轮锁紧区域外径需要保持协调。安装边界上，螺纹端需预留足够旋入空间，六角体周围应留出扳手回转或开口扳手操作距离；软管端要保证软管平直插入，避免在靠近接头处出现急弯，否则喉箍压紧区容易产生附加应力。凸轮把手压下后会向侧面展开，因此在密集管路布置时，不能只按本体圆柱外径预留孔位，还应考虑把手开启、闭合和人工操作所需的侧向空间。

　　在燃油输送场景中，这类接头常与油泵、流量计、截止阀、软管卷盘和储罐接口配合使用。拆装时，操作人员先释放管路压力，再打开凸轮把手，即可分离软管；重新连接时，将接头插到底并压回把手，便能快速恢复通路。相比传统螺纹直通接头，它减少了旋转装配时间，也降低了因软管随接头扭转造成的拧管、折管问题。对于需要在不同储罐、泵组或加油点之间切换的设备，凸轮锁紧接头能够提升管路重组效率。

　　三维建模时应重点控制同轴度关系：软管插接段、密封端面、螺纹段和锁紧配合面应围绕同一轴线建立，避免装配后出现偏心。六角体与圆柱过渡处可保留合理圆角，以降低铸造或加工过程中的应力集中。螺纹部分在三维中可按真实牙型或简化示意表达，但在工程出图和选型装配时，必须明确BSP螺纹形式、公称尺寸及旋合长度。软管插接段的波纹间距和端部直径要与软管内径、喉箍压紧范围匹配，过大会造成装配困难，过小则容易在压力脉动下松脱。

　　密封与维护也是结构设计不可忽视的部分。凸轮锁紧接头依靠端面贴合和密封圈实现防漏，密封槽位置、垫圈厚度和压合行程需要在装配模型中留出调整余量。若长期输送燃油，材料还应考虑耐油、耐老化和导电防护要求；金属本体表面应避免尖锐毛刺，尤其是软管插入端和操作人员接触的凸轮把手区域。管路布置时，接头不宜承受明显弯矩，软管自重较大时应在靠近接头位置设置支撑，以减少端口处反复摆动带来的疲劳损伤。

　　整体来看，该模型适合用于流体输送设备的管路布局校核、快速接头选型、维修备件建模以及教学演示。通过它可以清楚看到外螺纹固定端、软管插接端、六角拧紧面和凸轮锁紧配合区之间的空间关系，也能在装配阶段检查扳手空间、软管弯曲半径、把手开启角度和相邻部件干涉情况，为燃油加注系统和通用工业管路设计提供直接参考。
