EMCO车床16mm双孔工具衬套结构

　　在小型精密车床的刀架系统里，工具衬套承担着把圆柱柄刀具、钻头、铰刀或者小型镗杆稳定固定在转塔刀位上的作用。EMCO Turn 220这类紧凑型教学与小批量加工车床，刀塔安装空间紧凑，刀具柄部规格又经常在12mm、16mm、20mm之间切换，若直接依靠刀座原始孔位适配所有刀具，不仅换刀效率低，长期使用后孔壁磨损还会直接影响刀具同轴度。这款16mm毛坯双锁紧孔衬套，就是针对转塔侧装刀具场景做的过渡夹持零件，外圆匹配刀座安装孔，内孔容纳16mm柄部刀具，筒壁上两个径向开孔对应锁紧螺钉位置，装配后螺钉穿过孔位压在刀具柄部，实现两点约束。

　　从实际受力来看，车削或者钻削过程中刀具承受的载荷并不是完全静态的。钻头在切入工件时会产生轴向推力，断续切削或者刀刃磨损不均时还会带来小幅扭转振动，单颗螺钉顶紧虽然能限制径向位移，但在频繁换向、进给量波动的工况下，长柄刀具容易出现微小偏转。双锁紧孔沿衬套轴向错开布置，两个压紧点在刀具柄部形成跨距支撑，相当于把悬臂夹持的有效长度缩短，压紧力分布更均匀，既可以抑制刀具在孔内的转动趋势，也能减少单点顶紧造成的柄部局部压痕。对于需要反复换装的车间场景，这种结构对刀具柄部的友好度明显更高，拆下刀具后柄部不会出现明显的单侧凹点。

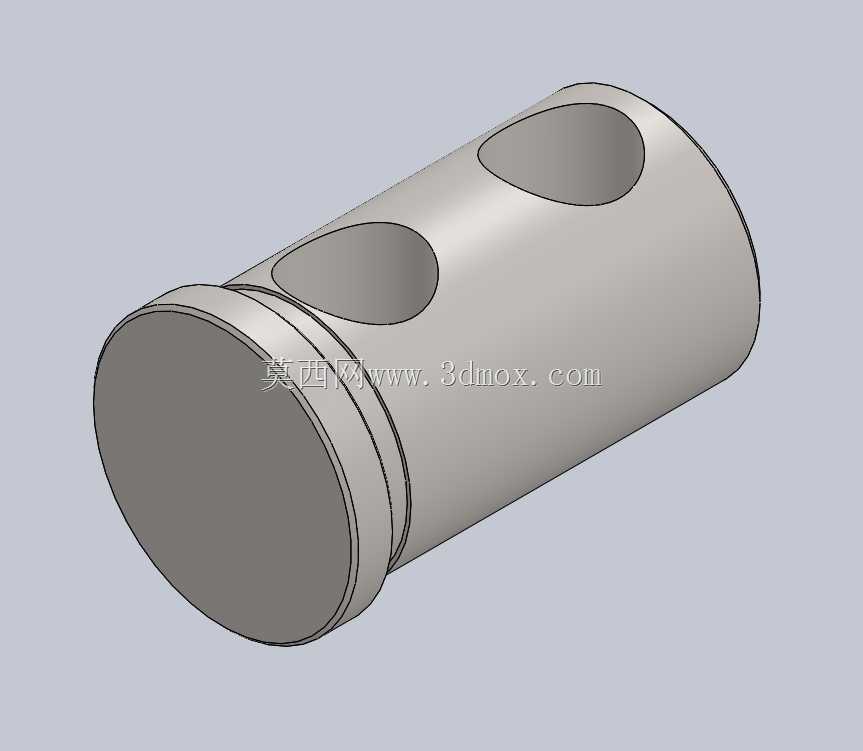

　　建模时首先要抓住衬套的主体形态：整体为阶梯圆柱套筒，一端带凸缘，凸缘端面贴合刀座安装面，起到轴向定位作用，装配时衬套推入刀座孔后，凸缘台阶直接抵住安装面，不需要额外测量轴向位置，就能保证衬套端面与刀塔基准对齐。筒身外圆按照刀座配合公差加工，外径与安装孔保持小间隙或者过渡配合，既保证手工可以顺畅推入，又不会在锁紧后出现外圈晃动。内孔为贯通圆柱面，直径对应16mm刀具柄部，孔口位置通常做微小倒角，方便刀具在对刀、换刀时快速插入，避免锋利孔口刮伤刀具柄部表面。

　　两个径向锁紧孔是整个零件的结构核心。孔位并非随意开设，需要对应刀座上原有螺钉的轴线位置，保证锁紧螺钉从刀座侧壁旋入后，能够正好穿过衬套壁孔压到内部刀具。建模过程中要先确认衬套装入刀座后的周向角度，再以刀座螺钉孔为基准建立径向基准轴，在筒壁上切除出贯通孔。孔的直径要略大于锁紧螺钉外径，给装配留出少量调节余量，避免因零件加工误差导致螺钉与孔边干涉。两个孔沿轴向保持合适间距，过近会让压紧点集中，失去双点支撑意义；过远则可能超出刀座螺钉的可调行程，甚至靠近衬套端部削弱筒壁强度。开孔后筒壁剩余截面会被削弱，因此孔边到衬套端面、凸缘根部都要保留足够壁厚，防止锁紧力过大时孔口出现塑性变形。

　　从安装边界考虑，衬套总长度不能超过刀座孔的有效深度，凸缘外径要小于刀座端面的沉台空间，避免衬套装入后与相邻刀位、回转工位或者刀具干涉。内孔贯通设计可以兼容不同柄长的刀具，刀具从衬套前端伸出的长度根据加工工序调整，柄部尾部穿过衬套也不会被结构阻挡。对于钻削工序，刀具伸出长度需要兼顾刚性与排屑空间，衬套本身不承担导向功能，主要提供夹持定位，因此刀具悬伸仍要按照钻头直径、工件材料和进给参数控制。

　　在工艺安排上，这类衬套一般选用综合力学性能较好的合金结构钢，毛坯经车削完成外圆、内孔和凸缘加工，之后再进行径向孔钻削。热处理可以提高筒壁硬度和耐磨性，避免频繁换刀导致内孔拉伤；内孔与外圆的同轴度需要重点控制，若内外圆偏心，装入刀座后刀具轴线会偏离转塔标定位置，直接造成孔加工位置偏差或者镗孔尺寸波动。凸缘端面与外圆轴线的垂直度也会影响轴向定位，端面倾斜会让衬套在锁紧后产生附加应力。

　　三维结构检查时，需要重点模拟衬套推入刀座的全过程，确认凸缘台阶、筒身外圆、径向孔与刀座螺钉之间没有干涉；再装入16mm柄部刀具，检查刀具穿过内孔时的行程边界，以及螺钉压紧后螺钉端部是否能够完全越过衬套壁孔接触柄部。对于转塔刀架这类多工位部件，还要把相邻刀位的刀具、刀塔回转半径纳入装配校核，防止衬套凸缘或者伸出刀具在转位时与工件、卡盘发生碰撞。整个零件结构并不复杂，但孔位基准、配合关系和壁厚分布直接决定现场使用可靠性，建模时把这些装配约束还原清楚，后续出工程图和加工改制都会少走很多弯路。
