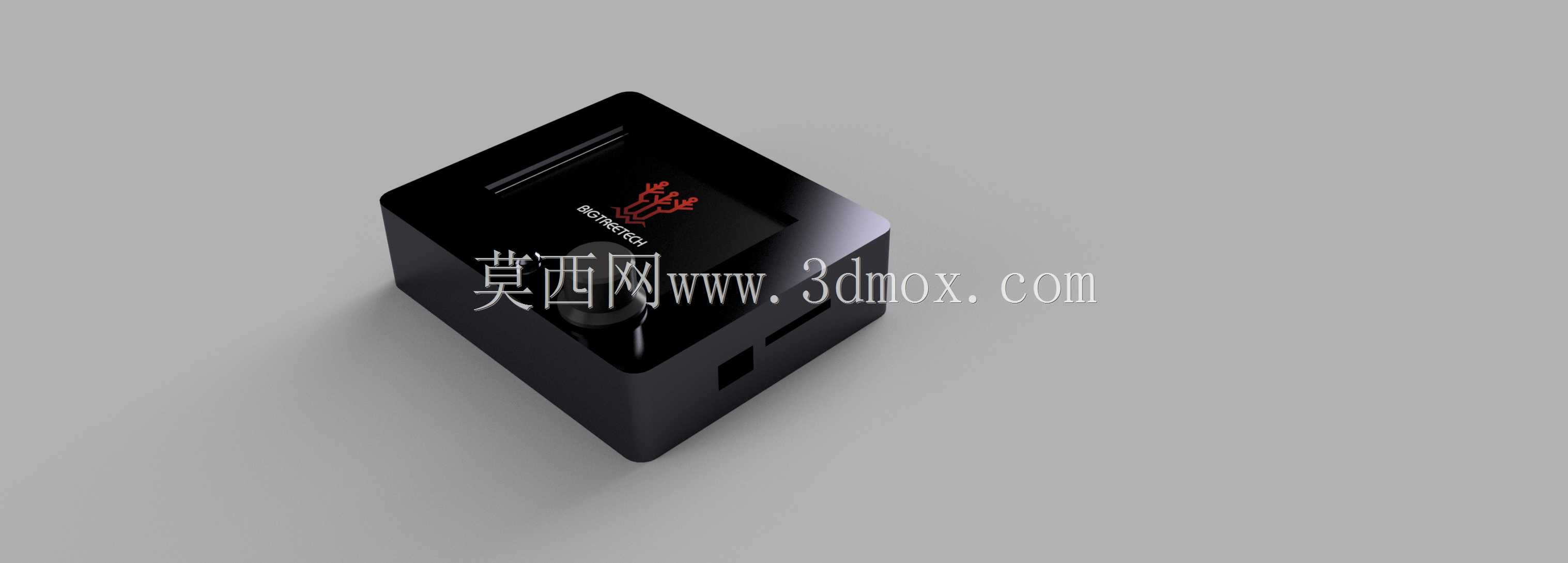

3D打印机触控显示屏外置安装外壳

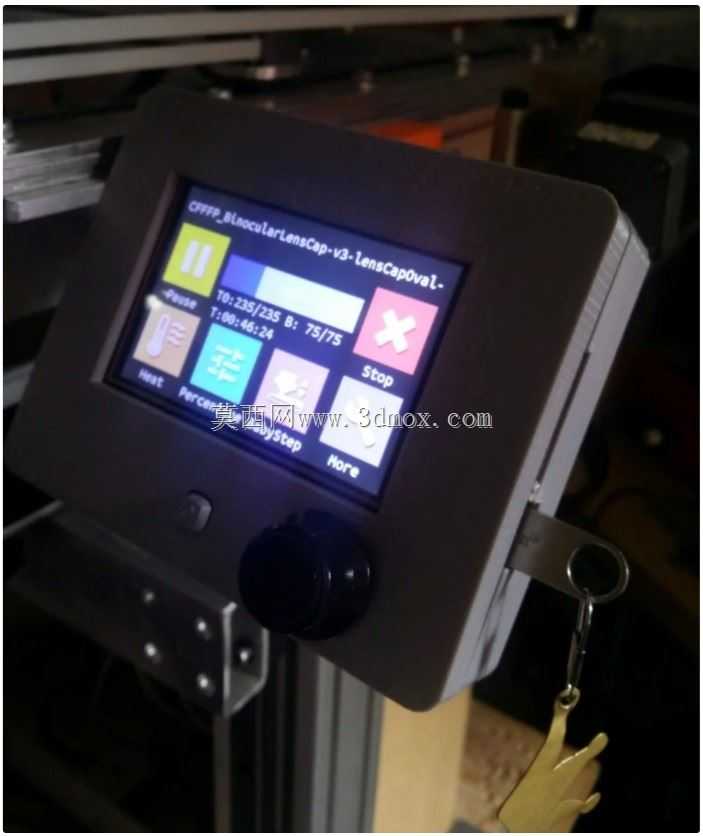

　　这套结构围绕桌面级FDM熔融沉积成型设备的人机交互终端展开，还原了Bigtreetech TFT35-E3 V3触控显示屏配套的外置防护安装壳体，在开源3D打印机改装、DIY整机搭建以及小型工业增材设备的操控端布局中十分常见。实际装机时，这类显示屏往往不再嵌入电控箱内部，而是通过独立外壳固定在设备型材框架的前侧、斜向操作面或者悬臂支架上，让操作人员在调平、换料、启停打印以及查看温度进度时不必俯身凑近主机，操作视线和手部触控角度都更顺手。

　　从使用场景看，该壳体承担的并不只是简单罩住电路板的作用。打印车间或实验室里，平台附近容易存在 PLA、ABS 挥发物附着、灰尘飘落，以及换料时碎屑散落的情况；外壳将屏幕主板、接线端子和侧边接口围合在封闭腔体内，正面留出触控显示区域，能够减少粉尘直接堆积在焊点和接插件上。壳体边角采用圆润过渡，顶部和侧面的开槽对应屏幕本体的安装定位、SD卡或USB接口操作以及走线需求，装机后既保留外接存储、固件刷新和线材插拔的可达性，又避免裸板直接暴露在设备外侧。

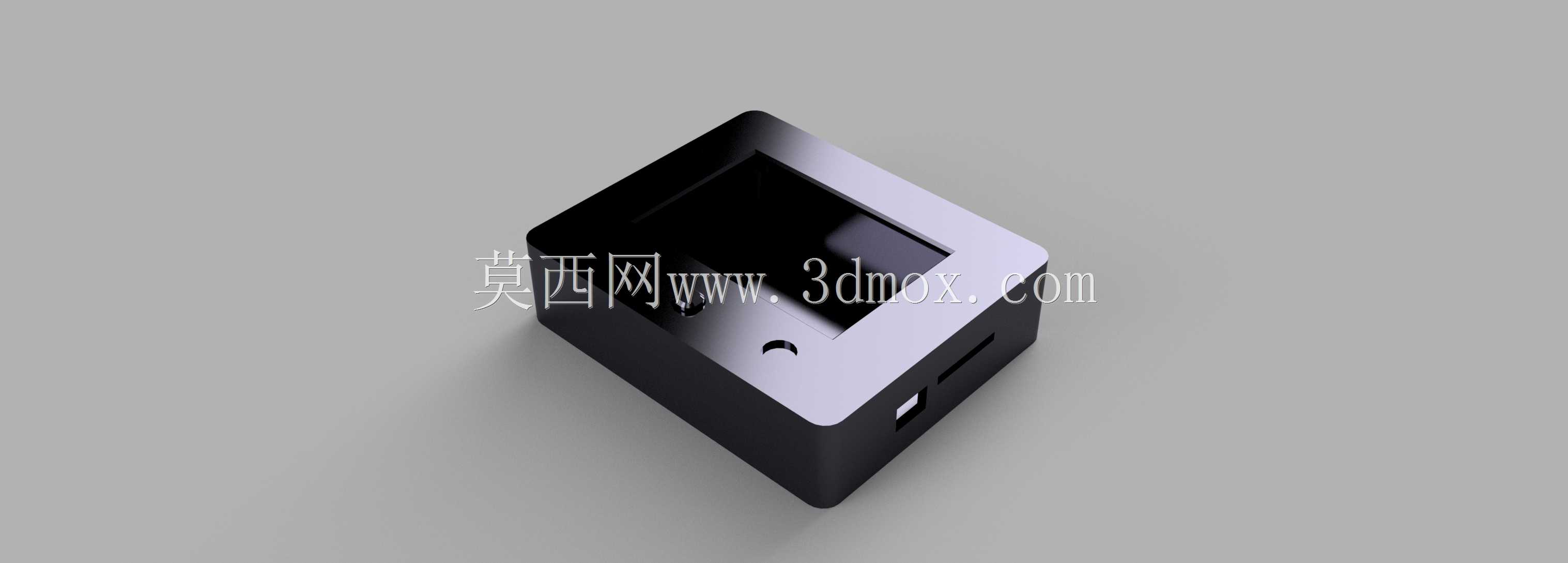

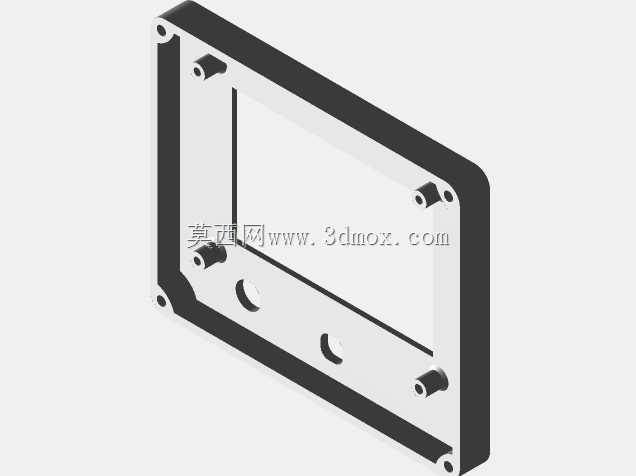

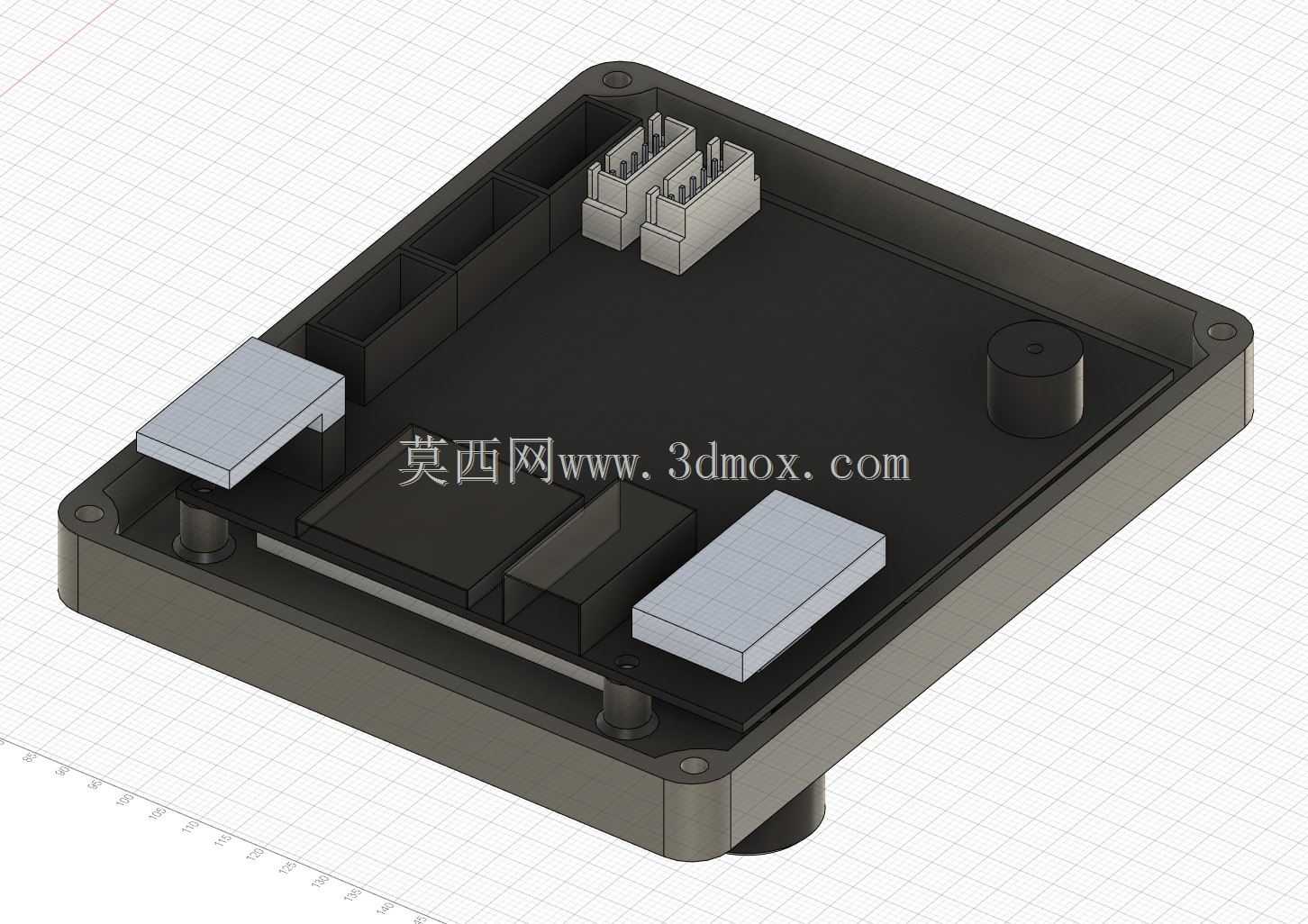

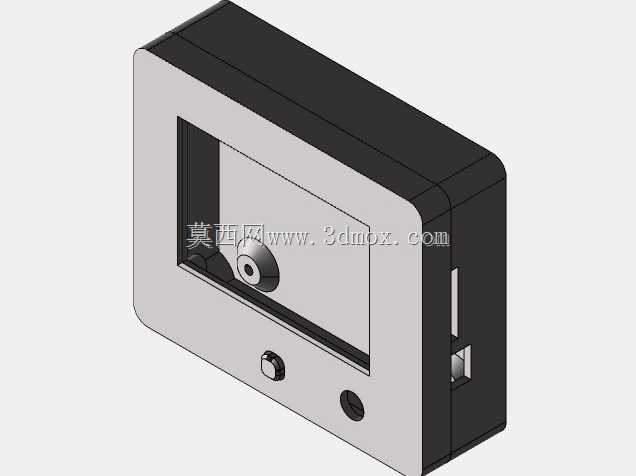

　　结构设计上，壳体采用简洁的方块式造型，外形紧凑，适合TFT35这类小尺寸彩色触控屏。正面窗口围绕屏幕有效显示和触摸区域布置，边框宽度兼顾屏体压固与外观整洁；内腔需要围绕PCB板轮廓预留限位筋、螺丝柱或卡扣位置，使电路板装入后不会在触控按压时产生晃动。侧壁接口位置与屏幕板载接口相对应，开孔边缘留有插拔余量，防止U盘、数据线插入时与壳壁干涉。底部或后侧的走线空间用于容纳屏线、电源线和串口通信线，线材从壳体靠近机架的一侧引出后，可以沿铝型材槽道绑扎固定，避免随打印平台运动发生拉扯。

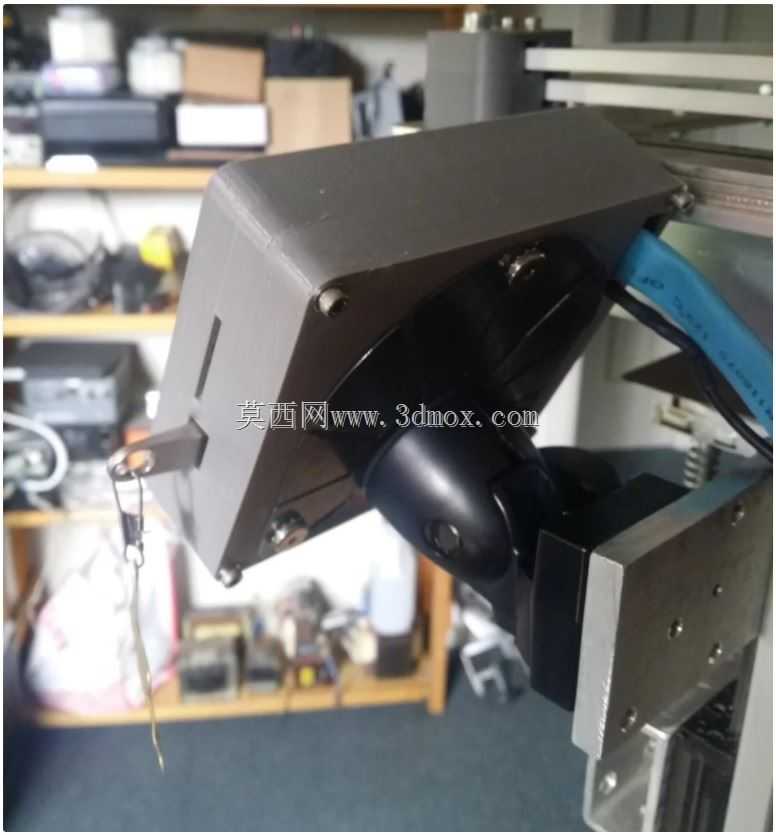

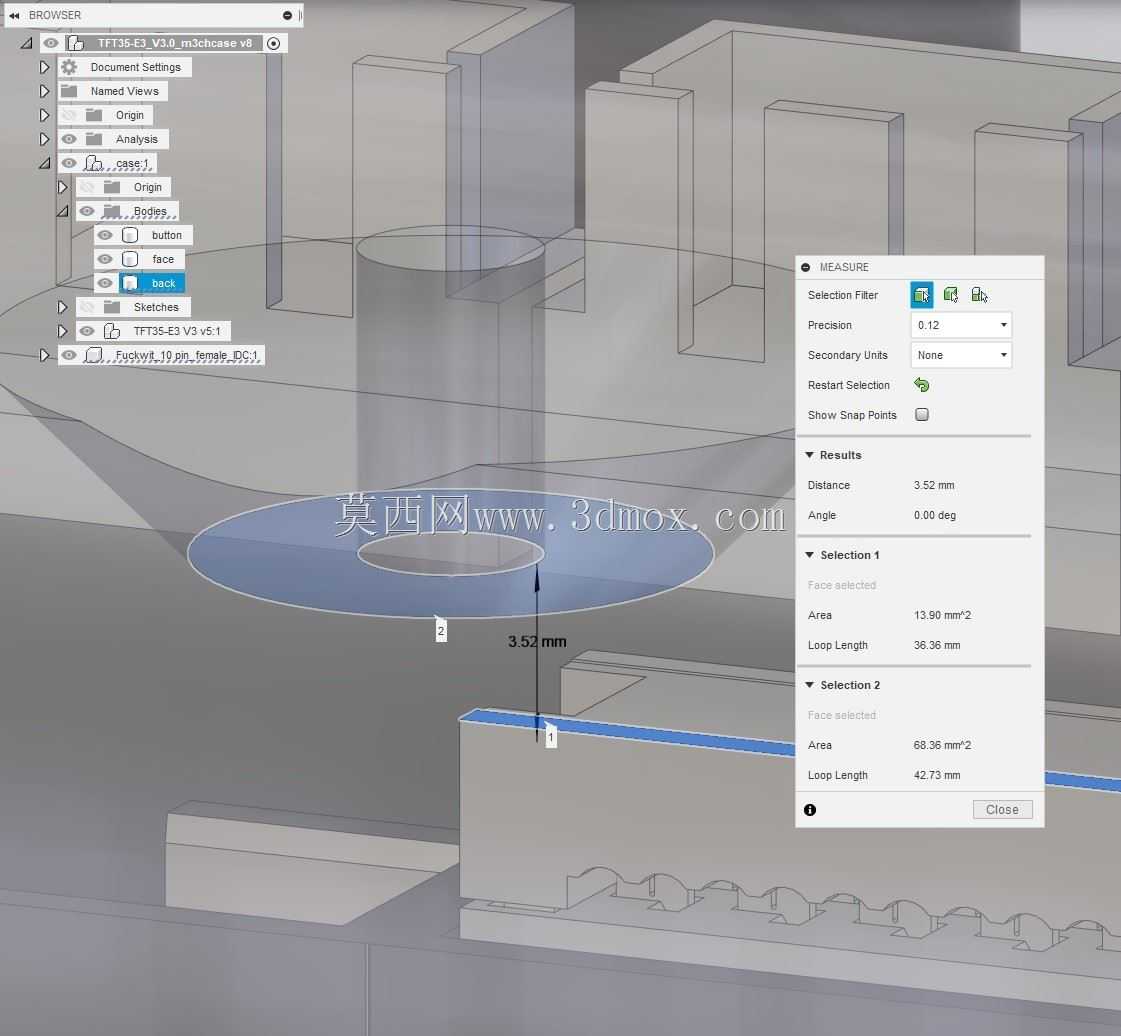

　　安装边界方面，这类外置屏壳通常面向2020、2030铝型材框架设备设计，背面需要预留支架连接面或螺丝孔位。建模时要重点核对屏幕PCB厚度、液晶屏可视区尺寸、触摸面板外轮廓以及接口高度，外壳内腔不能只按屏幕正面尺寸放大，否则会出现板卡装得进、接口对不正的问题。若采用打印件制作壳体，壁厚、螺丝柱孔径和支撑方向需结合FDM工艺特点处理；若用于小批量加工，则可将筋位、止口和固定柱进一步细化，保证装配一致性。整体结构把显示、防护、走线和机架固定整合在一个小型壳体中，适合作为3D打印机操控端改装、整机外观设计以及人机交互模块布局的参考。
