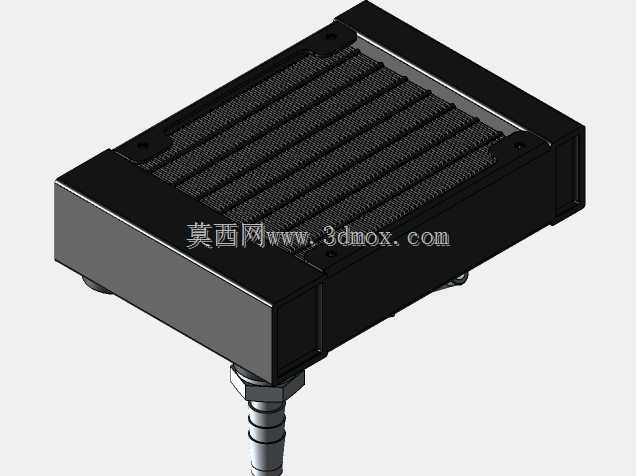

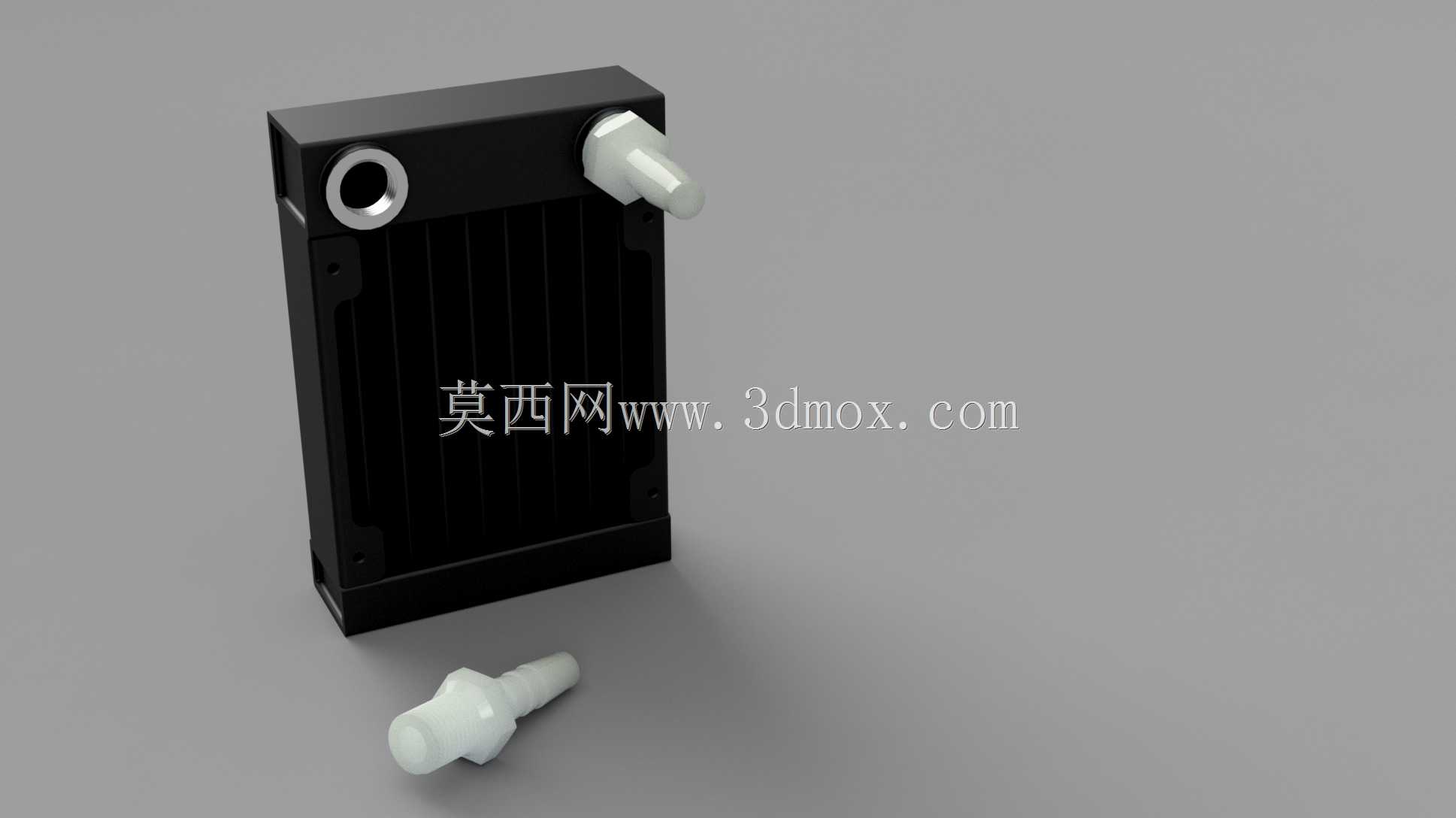

带1/4英寸BSP倒钩接口的80毫米水冷散热排

这款80毫米规格的液冷散热排，主要面向小型化液冷散热回路设计，常见于紧凑型桌面PC改装、小型工业控制板卡散热、桌面级3D打印机喷头温控回路、小型激光模组散热这类安装空间局促的散热场景。区别于常规大尺寸120mm规格散热排，80mm的边长尺寸可以适配更小的安装仓空间，在很多无法容纳标准120mm风扇位的紧凑设备里，这类小尺寸散热排能在有限空间内搭建起液冷换热通路，相比同尺寸风冷直吹的换热效率有明显优势。

从结构设计来看，散热排主体采用铝制翅片叠焊结构，内部流道做了多回路折返设计，冷却液从一侧接口流入后会在翅片夹层内完成充分的热量交换，再从另一侧接口流出，最大化利用有限的换热面积。接口部分配置的1/4英寸BSP倒钩接头，是小流量液冷回路里非常实用的快接结构，搭配对应内径的尼龙软管，直接将软管推过倒钩结构就能完成密封连接，不需要额外攻丝缠生料带，也不需要额外的快接接头配件，在小批量设备组装或者DIY改装场景里能大幅降低装配复杂度，倒钩的倒扣结构可以在常规管路压力下牢牢拉住软管，避免设备运行过程中管路受震动脱落漏液。

安装边界上，散热排主体厚度控制在常规薄排规格，侧边预留的两个安装孔位适配标准80mm风扇的孔距，既可以单独安装在设备侧壁利用自然对流换热，也可以直接搭配80mm规格轴流风扇做强制风冷换热，安装时只需要预留出接头突出的长度空间，以及软管弯折需要的最小弯曲半径即可，不需要额外预留过多操作空间。设计阶段做接口选型时特意选用了通用的1/4英寸BSP螺纹规格，如果后续使用场景需要更换其他类型接头，比如快插接头、外螺纹硬管接头，只需要将原配的倒钩接头拧下，更换同规格螺纹的接头即可，不需要对散热排主体做二次加工，拓展性能够覆盖多数小型液冷场景的使用需求。

实际选型使用时需要注意，这类小尺寸散热排的换热功率上限有限，适合热功耗在百瓦级别的发热源使用，回路搭配小流量直流水泵即可驱动，不需要高扬程大流量水泵，整体回路的搭建成本更低，管路布置也更灵活。原配的倒钩接头适配6mm内径的软管，是小型液冷回路里非常通用的管路规格，配件采购难度低，日常维护更换管路也十分方便。散热排表面做了黑色阳极氧化处理，除了基础的防腐蚀作用外，在很多外露安装的场景里也能和多数设备的黑色外壳风格保持统一，不需要额外做外观遮挡处理。
