EMCO车床变径刀具衬套结构设计

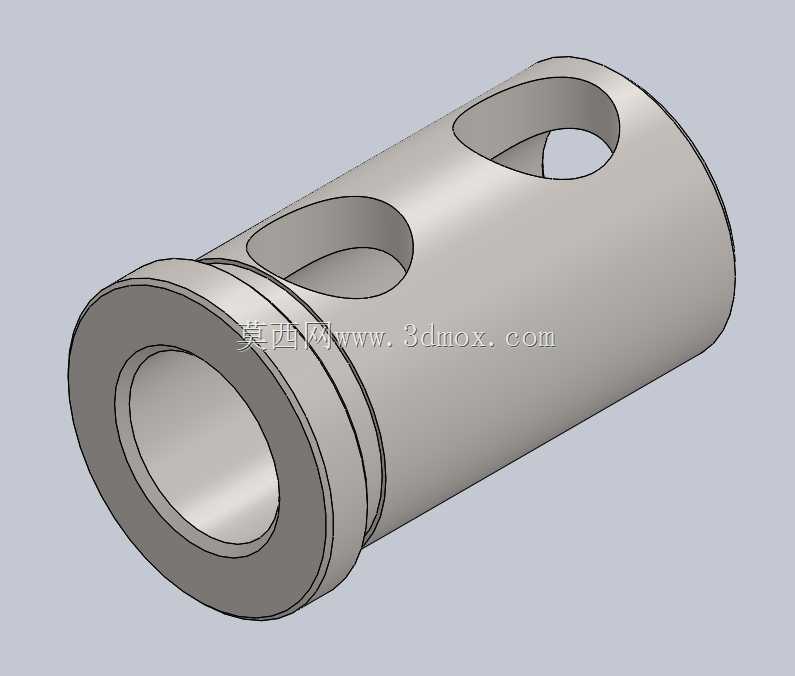

　　在小型精密数控车床的刀塔布局改造与工装适配场景中，不同柄径的外购刀具、自制镗杆与设备原配刀座安装孔往往存在尺寸差，直接装夹会出现同轴度偏差、夹持刚性不足、高速切削颤振等问题，这类变径衬套就是为填补该尺寸间隙开发的过渡工装。本次设计的衬套适配EMCO Turn220系列小型车床的旋转刀位，核心作用是将刀座原有的16mm标准安装孔，过渡为可容纳10.2mm柄径刀具的夹持通道，无需对机床原配刀座进行二次镗削加工，就能完成小直径刀具的可靠装夹。从结构外形来看，零件整体为带法兰端的阶梯圆柱套筒，主体外圆与刀座安装孔做间隙配合，前端凸出的法兰台肩靠在刀座端面，承担轴向定位作用，装入刀座后法兰端面贴合限位，可避免衬套在切削轴向力作用下向孔内窜动。

　　套筒侧壁开设了两个径向贯通的长圆孔，这一结构并非减重设计：其一为衬套装入刀座后，刀座侧面的锁紧螺钉可穿过该长圆孔顶紧内部刀具柄部，长圆的轴向余量允许锁紧点沿衬套轴向调整位置，适配不同刃长刀具的夹持需求；其二在拆卸衬套时，可通过该孔用撬棍或冲子从另一侧施力，将衬套从刀座孔中顶出，避免过盈配合段拆卸时刮伤刀座内孔。衬套内部为贯通的高精度内孔，内孔直径匹配10.2mm刀具柄径，内孔与外圆设计时严格控制同轴度公差，保证装入刀具后刀具回转中心与机床主轴回转中心重合，减小车削加工的径向跳动。设计过程中首先要核对安装边界尺寸：衬套主体外圆长度需匹配刀座安装孔的有效深度，法兰台肩的外径要大于刀座孔直径、同时小于刀座端面的避让凹槽尺寸，

　　避免法兰与刀塔相邻刀位发生运动干涉；侧壁两个长圆孔的周向位置，要对应刀座上两个锁紧螺钉的排布角度，装配时无需反复转动衬套即可让锁紧螺钉对准孔位。内孔的尺寸公差需按照小间隙配合设计，既保证刀具柄部能顺利插入，又不能间隙过大导致刀具夹持偏摆；衬套壁厚要兼顾刚性与径向让位：侧壁开孔后剩余的壁厚需承受锁紧螺钉的顶紧力，长期使用不会发生塑性变形，同时外圆与刀座孔的配合面要避开开孔区域，保证足够的配合接触面积，避免衬套在孔内倾斜。在实际车间使用中，这类衬套多用于小直径镗刀、微型钻头、细柄丝锥的装夹场景，小型仪表车床加工小型精密零件时，经常需要用到柄径远小于刀座标准孔的刀具，若直接用大孔夹小柄，锁紧螺钉单点顶紧会把刀具顶偏，

　　加工出的孔出现圆度超差、尺寸漂移的问题；加装该衬套后，刀具柄部全程由衬套内孔包裹支撑，锁紧力通过衬套均匀传递，夹持接触长度大幅提升，切削时的抗振性明显改善。衬套的选材一般选用45号钢或优质合金结构钢，加工完成后对内孔和外圆做淬火硬化处理，反复更换刀具也不会拉伤内孔表面，长期使用磨损后仅需更换衬套，不会损伤价值更高的机床刀座，大幅降低小刀具适配的改造成本。建模时需重点还原法兰台阶、侧壁长圆孔、贯通内孔的所有几何细节，装配验证阶段可将衬套导入刀座装配体，模拟刀具插入、螺钉锁紧的全行程，检查开孔位置与锁紧螺钉的对位关系，确认衬套法兰与相邻刀位的刀具、回转部件不存在干涉，提前规避现场装配时出现的孔位不对、装夹干涉等问题。
