EMCO转塔车床16转8变径刀套

项目分类:机床 发布时间:2022-05-03 ID:619412
  • EMCO转塔车床16转8变径刀套

  小型台式数控车床在教学实训、精密小批量加工和维修试制场景中,经常遇到刀位孔径与刀具柄径不一致的问题。EMCO Turn 220这类紧凑型车床的转塔或刀座安装空间有限,若直接更换整套刀座,不仅改造成本高,还会破坏原有刀位的重复定位关系。针对16mm刀位夹持8mm刀具的需求,采用过渡衬套是最直接、可靠的方案。该衬套主体为圆柱结构,外径按16mm刀孔配合设计,内孔按8mm刀柄进行定心支承,使小直径刀具能够稳定安装在原有大刀孔中。

  从实际使用看,衬套并不只是简单的“套环”。前端设置凸缘,装入刀孔后可形成轴向限位,避免衬套在刀具受力或换刀过程中向孔内窜动;外圆与刀孔之间需要控制合理间隙,既要保证手工装拆顺畅,又要减少偏心和振动。内孔是保证刀具回转中心一致的关键尺寸,建模时应与外圆保持同轴,端部可设置导入倒角,便于8mm刀柄快速插入。刀具锁紧后,切削力通过刀柄、衬套外圆和刀座孔壁逐级传递,因此衬套材料、壁厚和接触长度都会影响刚性。

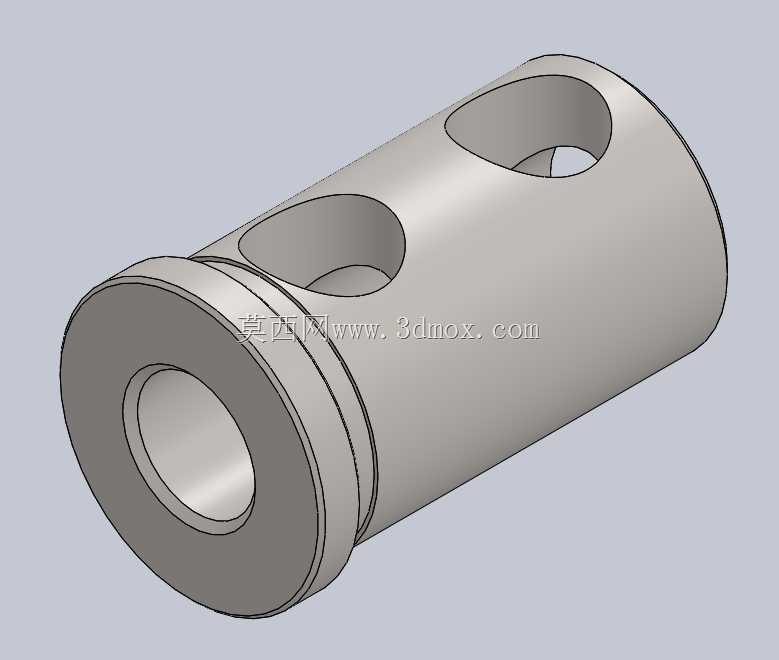

  模型中筒体侧面开设了两处较大的窗口,这一结构与现场装夹逻辑密切相关。侧面开窗可以为锁紧螺钉提供操作或压紧空间,也能在不显著增加外形长度的情况下减轻衬套重量。对于小型车床转塔而言,刀位周围空间紧凑,螺钉往往从侧面压向刀柄或衬套,窗口位置需要避开主要承载区,同时让压紧点能够可靠作用。窗口边缘采用圆滑过渡,可减少应力集中;孔口周围保留足够壁厚,保证衬套在夹紧和切削载荷下不发生明显变形。

  设计这类零件时,应先明确机床刀孔的有效深度、锁紧螺钉位置、刀具悬伸长度以及刀柄允许夹持长度。衬套总长不能盲目加长:过短会降低支承刚度,过长则可能干涉转塔回转、相邻刀位或工件空间。外径台阶和凸缘厚度要结合刀座端面结构确定,内孔直径则需围绕8mm刀柄的实际公差选取配合。若用于夹持钻头、铰刀或小型镗刀,内孔表面应强调同轴度和直线度;若主要用于固定车刀杆,则还要考虑侧面压紧时的局部承压能力。

  三维建模过程中,可先以回转体方式建立主体轮廓,完成外圆、内孔、凸缘和端部倒角,再通过拉伸切除形成侧面窗口。窗口与圆柱面相交处应检查几何连续性,避免出现尖角或薄边。对于需要出工程图的场景,应重点标注内外径、总长、凸缘尺寸、窗口位置以及同轴度要求。装配验证时,可将衬套放入16mm刀孔,再插入8mm刀具,模拟锁紧螺钉压紧路径,并检查刀具中心线与主轴轴线的高度关系。

  在加工工艺上,该衬套适合采用棒料车削成型,先粗车外圆和内孔,再精车保证配合尺寸;侧面窗口可通过铣削完成,窗口边缘去毛刺后进行倒角处理。若使用频次较高,可选择热处理钢材并提高内孔耐磨性;若以教学演示或轻载加工为主,也可采用易加工金属材料。无论采用哪种材料,核心目标都是让不同柄径的刀具在同一刀位上获得准确、稳定、可重复的安装基准。

  该结构的价值在于以较低改动量扩展车床刀位兼容性。它不需要修改转塔本体,也不依赖复杂附件,通过一个同轴过渡件即可完成16mm安装孔到8mm夹持孔的转换。对于设备维护人员、工艺编制人员和三维结构设计人员来说,建模时不仅要还原外观,更要理解凸缘限位、侧面开窗、壁厚分布和夹持长度之间的关系,使模型既能用于装配展示,也能服务后续加工与选型。
