EMCO车床16转8.5变径刀具衬套

　　该零件是小型数控车床刀塔或刀座上使用的变径刀具衬套，主要用于把外径16mm的刀具安装孔转换为8.5mm夹持孔，适配EMCO Turn 220这类紧凑型教学与精密加工车床。衬套在机床中的位置虽然不直接参与切削，却承担定位、导向、减振和保护刀座孔的作用。小直径钻头、铰刀、镗杆或细长刀具无法直接装入较大规格刀孔时，通过该过渡套可以保持刀具轴线与主轴回转中心一致，避免因孔径不匹配造成夹持偏心。

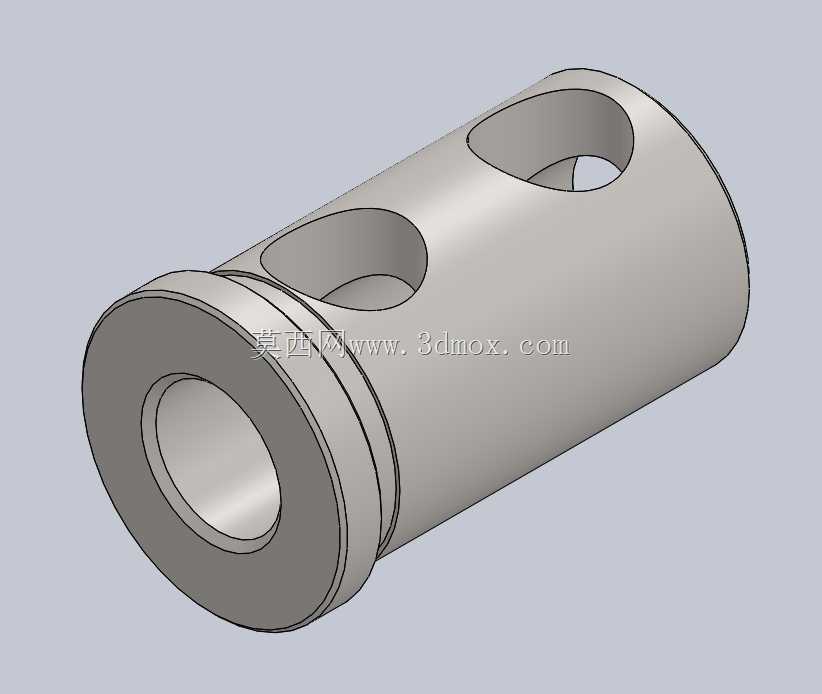

　　从结构上看，零件主体为圆柱形套筒，一端设置加粗法兰台阶，用于轴向限位。安装时，套筒主体进入刀座孔，法兰端面贴靠刀座侧面或定位面，使衬套不会在压紧和切削受力过程中继续向内窜动。内孔沿轴向贯通，形成刀具通过与夹持通道；外圆与刀座孔形成配合，内孔与刀具柄部形成配合，两处同轴度直接影响刀具跳动。模型中筒壁开设两个相对布置的长圆形侧向窗口，窗口并非装饰结构，而是为刀具锁紧螺钉、压板销或夹紧机构提供操作与避让空间。刀具装入后，锁紧件可通过侧窗压向刀柄，或者在拆卸时通过窗口推出衬套，减少封闭式刀套在清洁、排屑和维护上的不便。

　　设计这类衬套时，首先要明确安装边界。外圆名义尺寸对应16mm刀座孔，内孔名义尺寸对应8.5mm刀柄，实际工程中需要根据配合制度选择间隙。外圆通常采用便于装入的间隙配合，但间隙不能过大，否则衬套在刀座内产生浮动；内孔则要保证刀具顺利插入，同时控制径向晃动。法兰外径大于筒体外径，形成明确的止口，台阶端面需要与外圆轴线保持垂直，否则衬套压紧后会引入微小倾斜。对于车床刀具而言，即使只是很小的角度偏差，也会在刀尖处放大为径向跳动，影响孔加工尺寸、表面粗糙度和刀具寿命。

　　筒壁侧窗的位置需要结合刀座锁紧点确定。窗口长度应覆盖螺钉压紧区域，并留出刀具装拆时的移动余量；窗口宽度要大于锁紧件端部直径，避免夹紧时螺钉边缘直接切割窗口尖角。窗口两端采用圆弧过渡，可以降低热处理或受力时的应力集中。若衬套采用钢材制作，窗口边缘还应考虑去毛刺和局部强化，因为频繁换刀会让边缘受到刀柄、螺钉和切屑的反复摩擦。模型中两个窗口沿圆柱周向分布，适合双侧锁紧或需要从不同方向观察刀具就位状态的刀座结构。

　　在实际加工场景中，这种变径套常用于小批量精密车削、教学实训、仪表零件加工和实验室设备改造。EMCO Turn 220车床本身结构紧凑，刀位空间有限，刀具规格又常随工件变化。若为每一种小柄径刀具单独配置刀座，成本高且换型慢；使用标准外圆、不同内孔的衬套，则可以把刀座孔作为统一接口，通过更换衬套快速适配不同柄径刀具。衬套还能保护原始刀座孔，刀柄反复装卸造成的磨损主要发生在衬套上，磨损后更换衬套即可恢复精度，比修复刀塔孔更经济。

　　建模时应重点表达外圆柱、法兰台阶、贯通内孔和两个侧向开孔之间的关系。回转主体可通过草图旋转生成，保证内外圆同轴；侧窗不宜用简单拉伸忽略圆柱曲面相交，应通过切除特征形成真实相贯边界，并在窗口端部保留圆滑过渡。法兰根部可设置轻微退刀槽或圆角，以贴合车削加工工艺。内孔入口处宜保留小倒角，便于刀具插入；外圆导入端也可设置倒角，避免装入刀座时刮伤孔壁。若用于出图，还需要补充外圆配合公差、内孔配合公差、法兰端面跳动、内外圆同轴度以及窗口位置尺寸。

　　从使用维护角度看，衬套装入前应清理刀座孔和外圆表面，切屑残留会造成定位偏移；刀具插入后应通过侧窗确认柄部到达锁紧区域，再均匀压紧锁紧件。衬套内壁出现明显拉伤、圆孔失圆或窗口边缘压塌时，应及时更换。该结构虽然简单，但对刀座接口标准化、刀具夹持精度和小型车床工艺适配具有直接作用。
