立式离心旋转干燥机结构设计

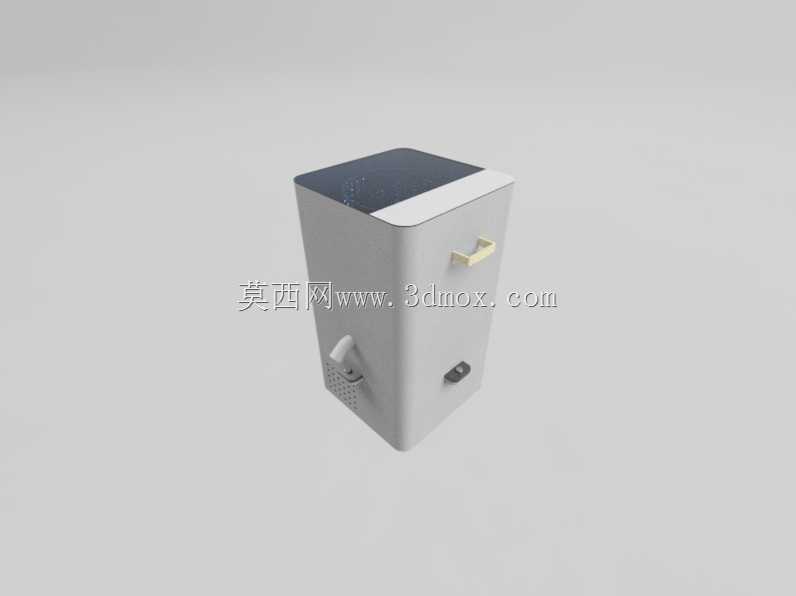

　　该立式离心旋转干燥设备的三维结构方案，面向中小型批量物料脱水、织物甩干以及工业小件表面残液脱除场景搭建，在五金加工车间、小型洗涤工坊、轻工零部件后处理工段都有明确的适配空间。整机采用立柜式集成布局，将旋转工作腔体、动力传动单元、控制操作组件、通风排湿结构全部整合在单一立式柜体内，无需额外搭建分散的安装机架，落地即可完成工位布设，对车间狭小的预留空间非常友好。

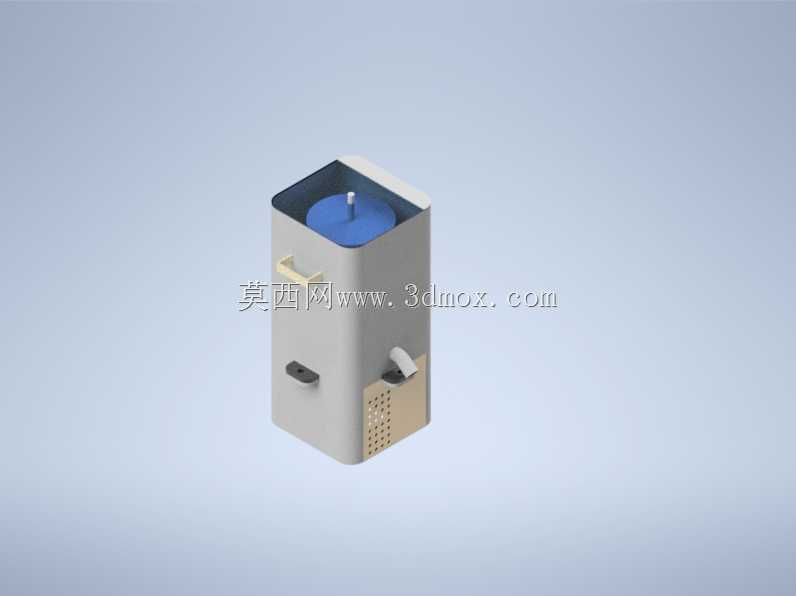

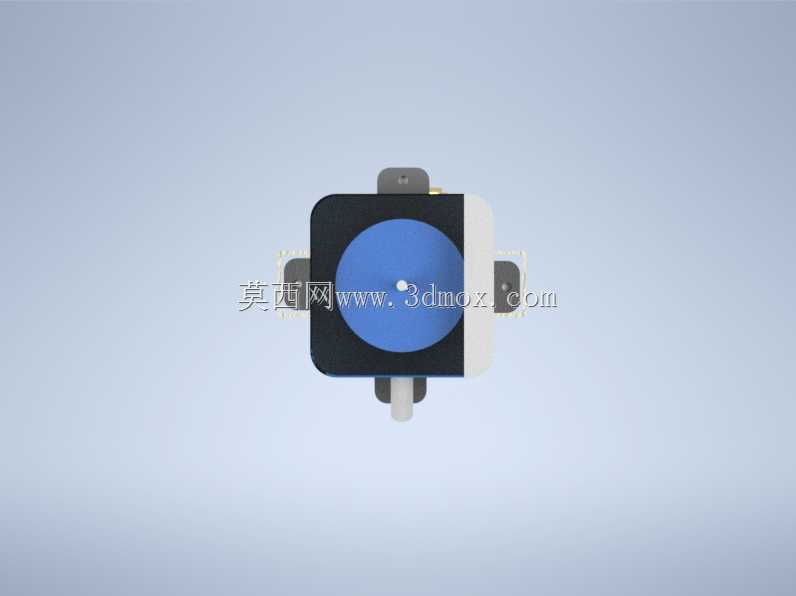

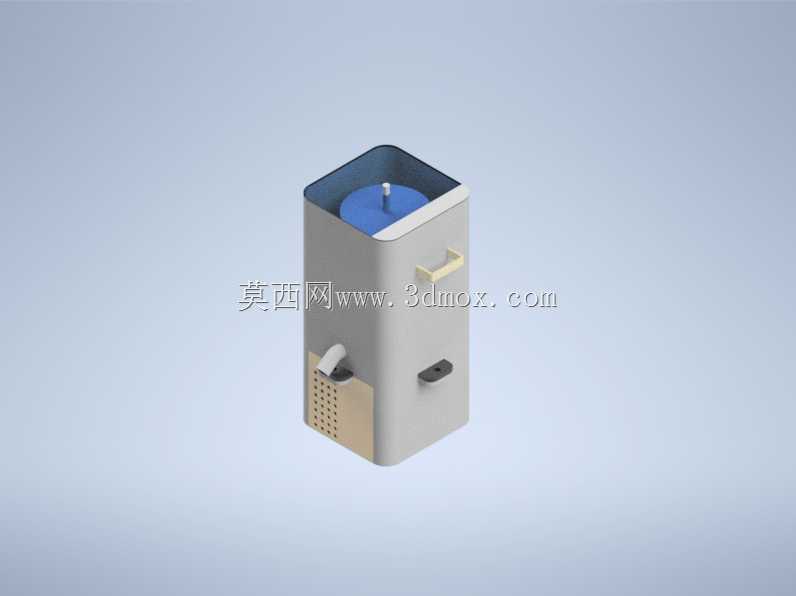

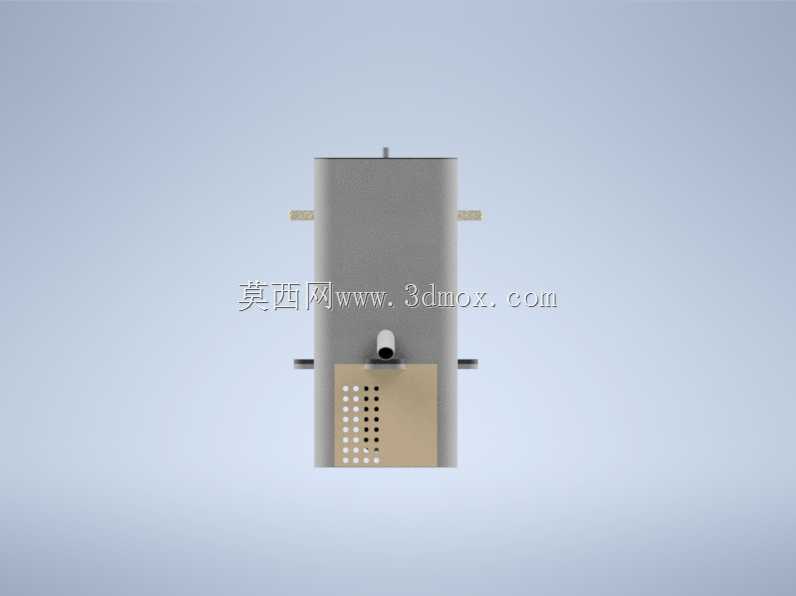

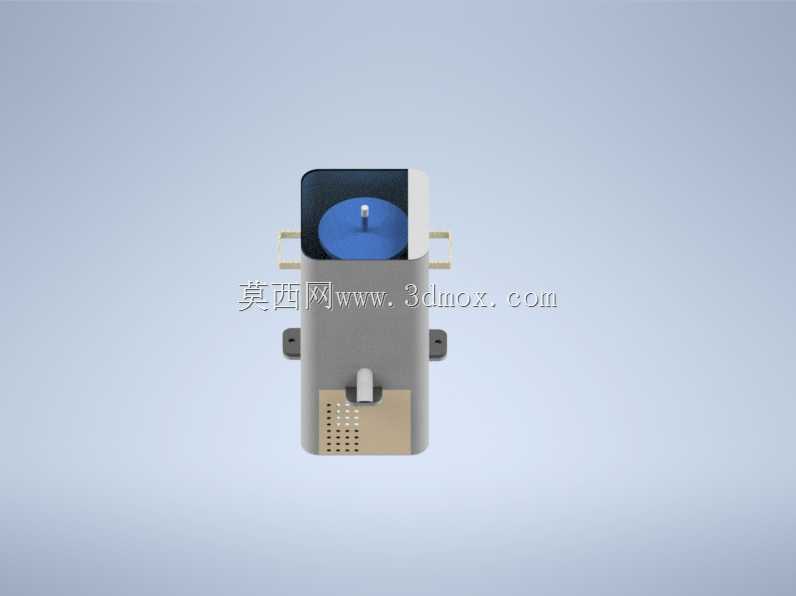

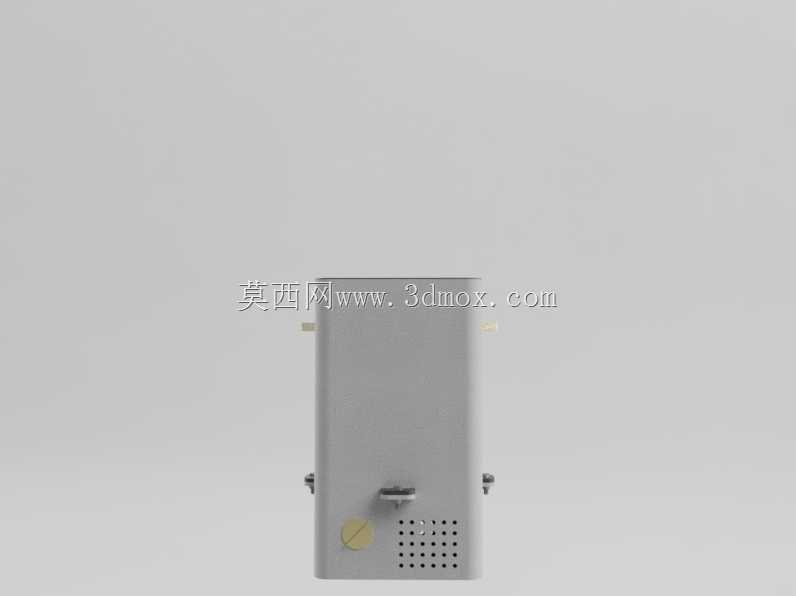

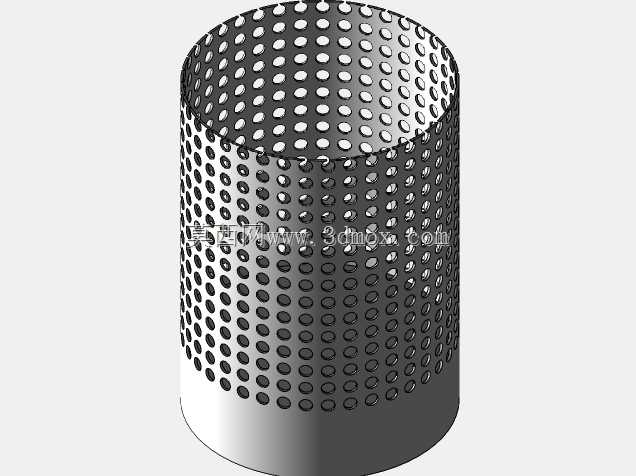

　　从结构排布逻辑来看，设备顶部设置圆形开口的旋转工作腔，腔口配置蓝色密封端盖，端盖中心预留转轴穿装与定位结构，工作时内部转鼓高速旋转，依靠离心力将腔体内承载物料夹带的液态介质沿径向甩出，液态介质顺着腔体内壁导流槽汇集后从侧部排出口引出，完成固液分离与干燥脱水的核心工序。柜体正面上部设置内嵌式抽拉把手，对应内部过滤集料或者维护检修舱门，日常清理腔体积存杂物、更换易损密封件时无需拆解整机外罩，大幅降低一线运维的操作难度。柜体正面下部布置黑色旋钮式控制组件，可对应设备启停、转速调节或者运行模式切换，操作位置高度适配站立操作人员的手部操作区间，无需弯腰或者登高即可完成参数调整。柜体侧下部设置带密集通风格栅的动力舱段，格栅采用矩阵式开孔布局，既可以为内部驱动电机、传动组件提供充足的对流散热风道，避免长时间高负载运行时动力单元积热超温，又能通过格栅阻挡车间内的大尺寸杂物、纤维碎屑进入动力舱，保护内部传动部件的运行安全。侧部还伸出白色导流接头，可直接对接车间排液管路或者排湿风管，将分离出的废水、湿空气统一输送到厂区处理管网，避免作业现场地面积水、雾气弥散的问题。

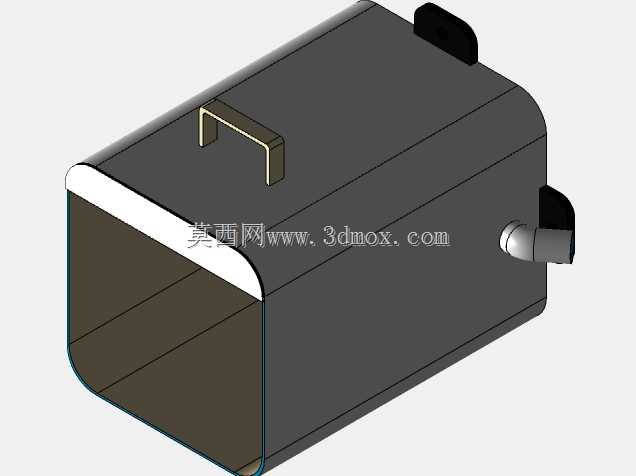

　　外形与安装边界层面，整机采用近似方正的立式棱柱轮廓，柜体棱边做小圆弧过渡处理，不存在突出的尖锐结构，车间内人员过往、设备转运时不会发生勾挂磕碰。柜体底面为完整的平整支撑面，布设时仅需要在硬化水平地面留出对应柜体投影的安装区域，周边预留不小于三百毫米的操作维护空间即可：正面预留空间满足舱门开启、操作人员站位操作的需求，侧部预留空间满足排液管路对接、散热通风进风不被遮挡的要求，顶部预留空间满足端盖开启、物料投放取出的操作高度。整机的重心集中在柜体下半段，动力组件本身布置在柜体下部区域，高速旋转运行时的整机振动幅度被低位重心有效抑制，常规工况下无需额外浇筑地脚螺栓固定，仅在地面铺设防滑减震垫即可满足运行稳定性要求，如果是长时间满负载连续运行的工况，也可在柜体底部预设的安装孔位加装膨胀螺栓完成地面锁固，进一步提升运行平稳性。

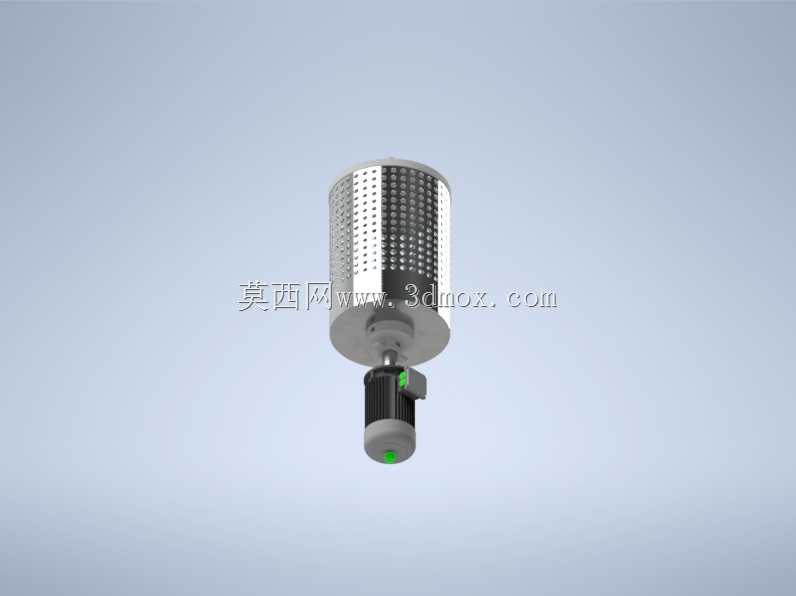

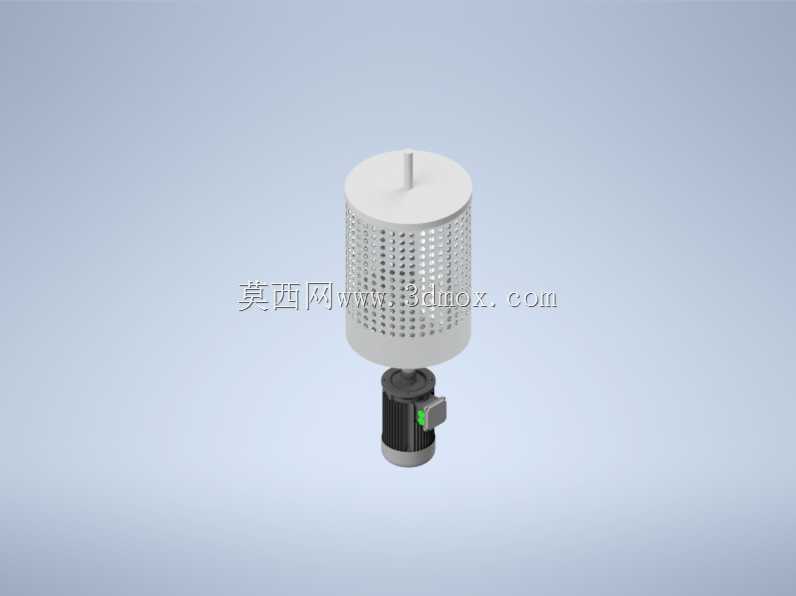

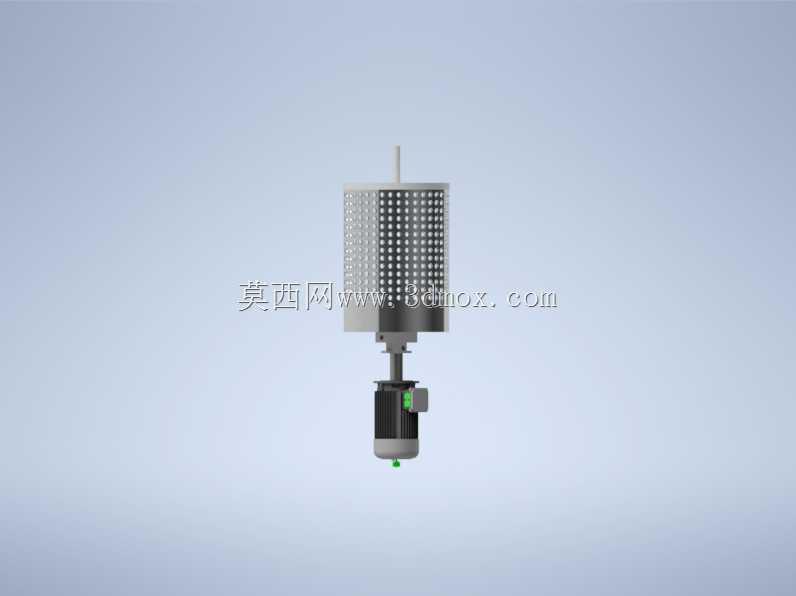

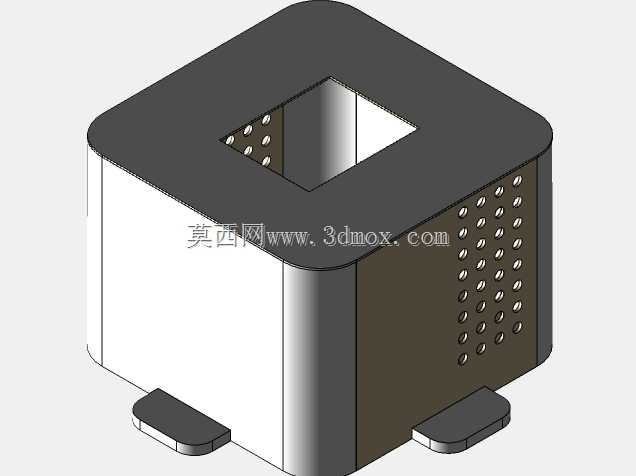

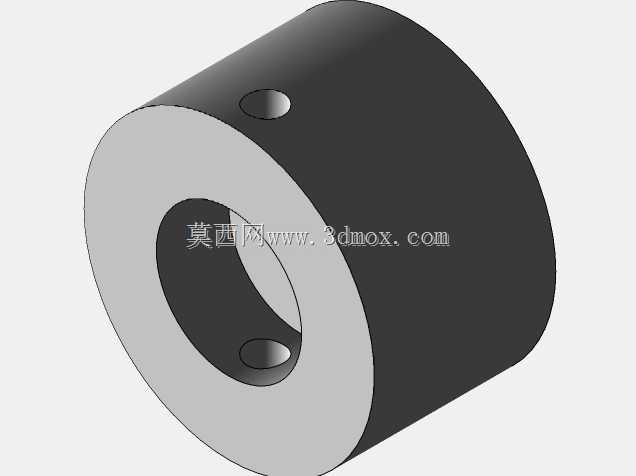

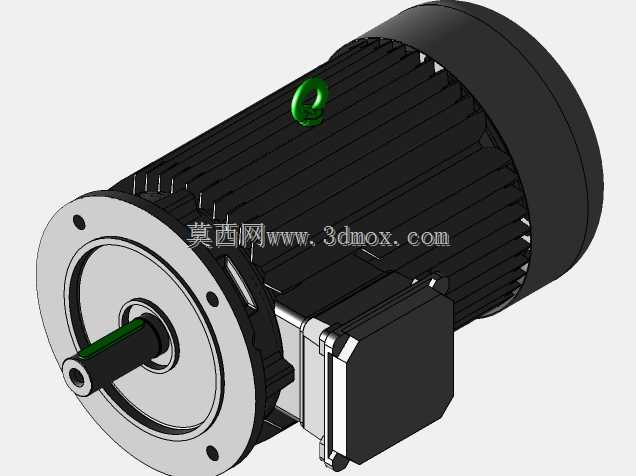

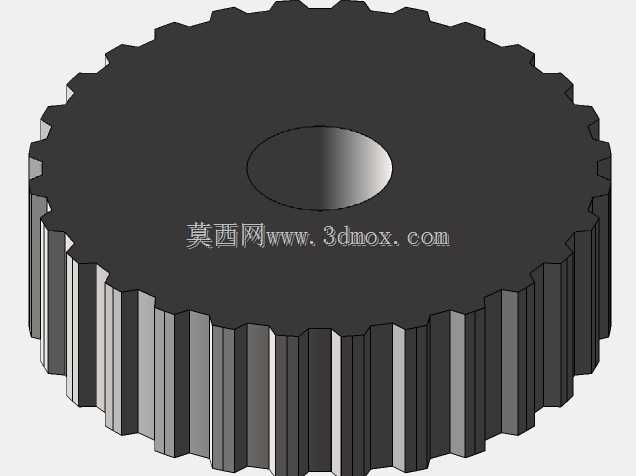

　　设计过程中针对不同使用场景做了结构冗余考量：腔体与物料接触的区域采用光滑圆弧过渡，不存在卫生死角，无论是纺织类织物甩干还是工业五金件脱油，作业后清理残留介质都非常便捷；柜体外壳采用薄壁钣金折弯拼接的结构形式，在保证整体结构刚性、抑制运行共振的前提下，控制整机自重，方便车间内叉车或者人工推移换位；内部转鼓的支撑转轴采用上下双点位定位布局，上端配合腔盖中心的定位轴承、下端连接驱动电机输出轴，双支撑结构大幅降低长转轴高速旋转时的挠曲变形量，延长轴承与密封件的服役周期。通风散热的风道走向经过适配优化，动力舱内的热空气可以顺着格栅开孔自然对流排出，即使在夏季车间环境温度偏高的场景下，驱动电机的工作温度也能维持在合理区间，避免过热保护停机影响生产节拍。排液接口采用标准快接结构，对接不同管径的车间软管都可以快速完成装拆，切换不同处理物料、更换排液流向时不需要额外改装管路。
