工业卧式储油罐三维结构设计

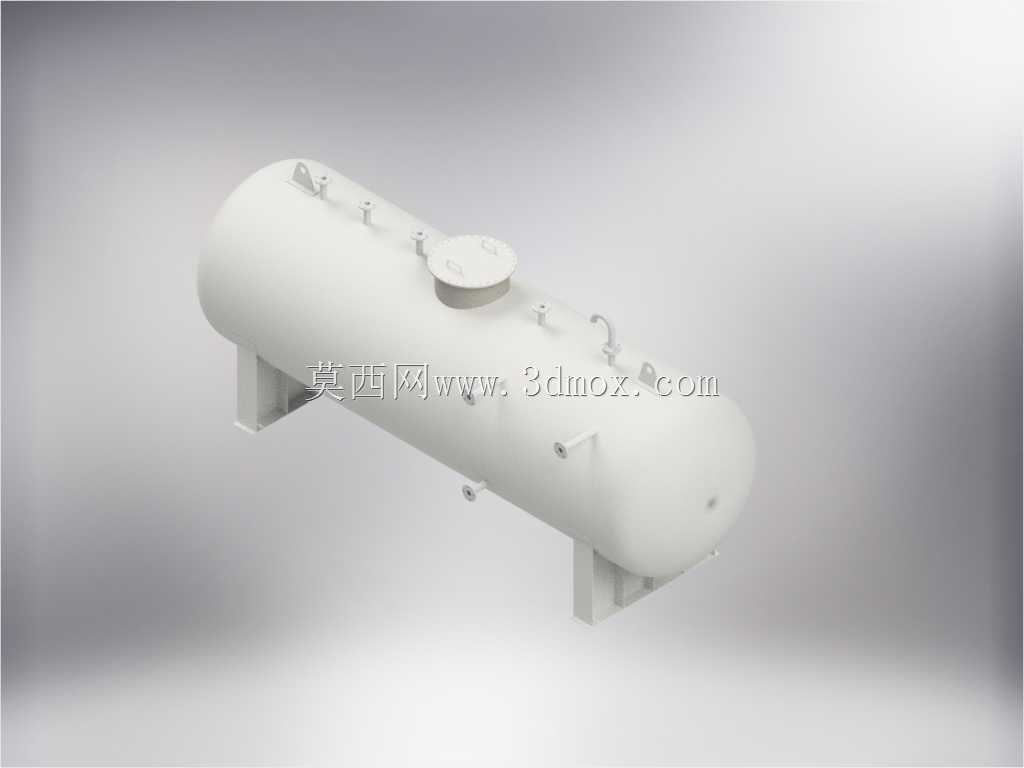

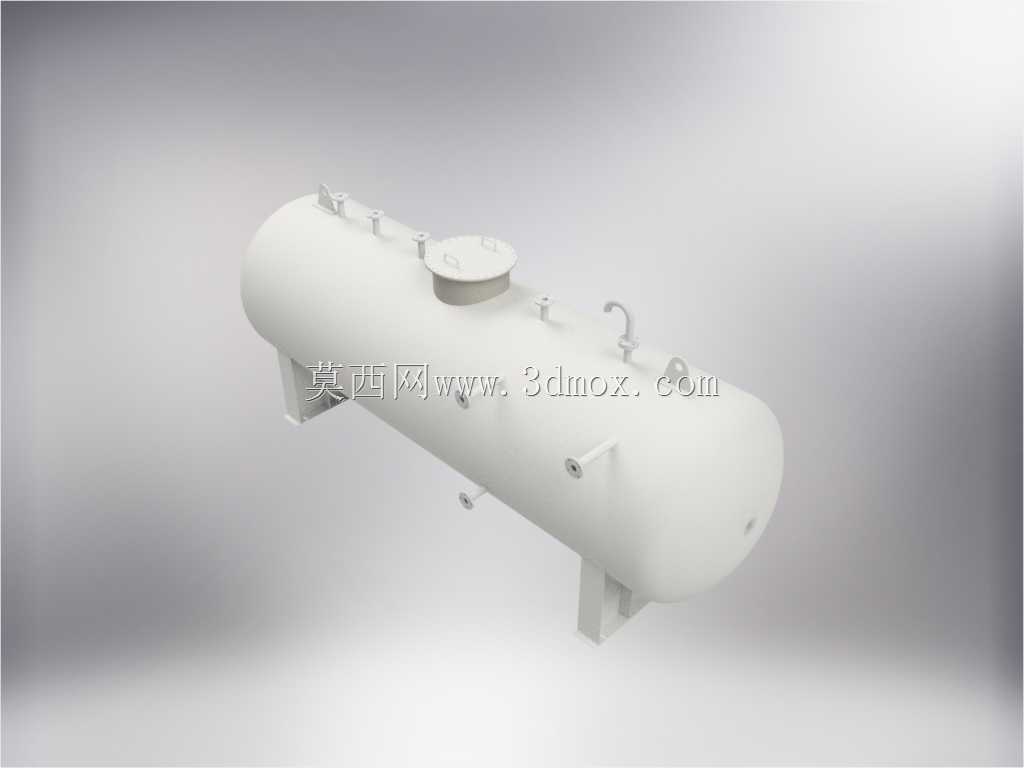

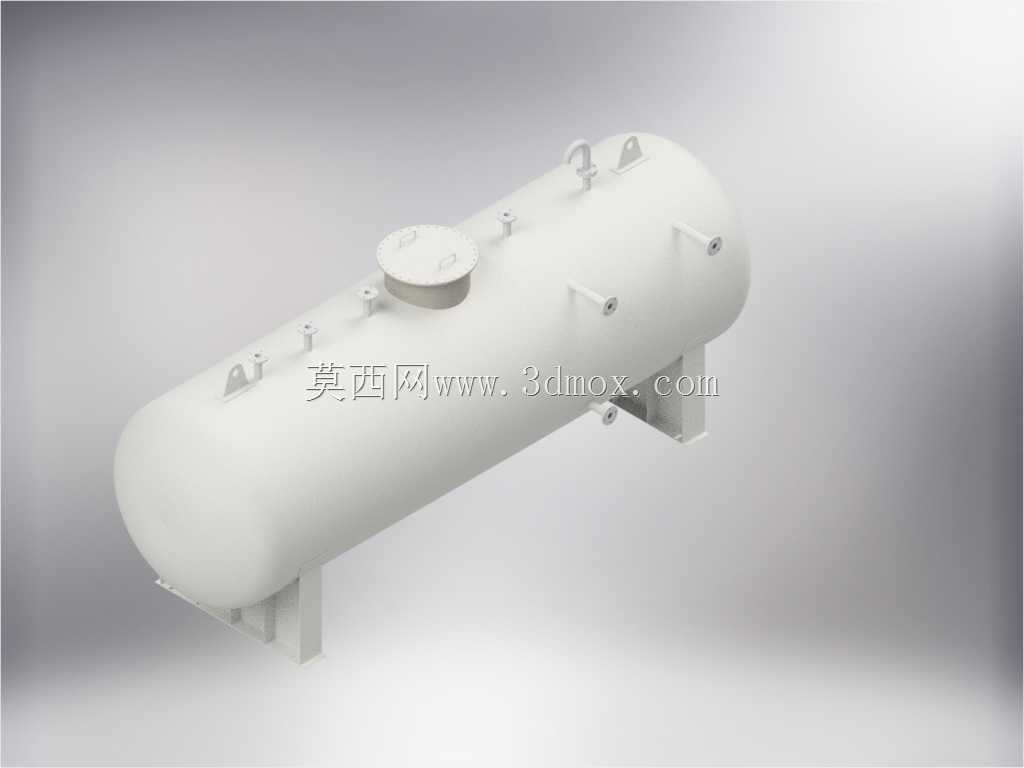

　　这套卧式储油罐体的三维结构，面向厂区燃油中转、车间柴油暂存、小型供油站以及工程现场油料储备这类场景搭建，罐体采用两端椭圆封头搭配圆柱形筒身的经典卧式承压布局，相比立式储罐，它的整体重心更低，布置在地面支座上时抗倾覆能力更强，日常巡检、顶部附件操作也不需要搭建过高的操作平台，很适合中小储量的油料存储需求。

　　从结构设计的思路来看，筒身部分采用等壁厚钢板卷制后纵向焊接成型，两端封头采用标准椭圆冲压封头，和筒身对接处做环向满焊处理，这种结构在承受内部液体静压力时，筒壁环向应力分布均匀，封头的曲面过渡可以避免直角位置出现应力集中，长期存储带一定微压的油料时，结构冗余度更稳妥。罐体下方配置两组鞍式支座，支座直接和混凝土基础通过地脚螺栓锚固，鞍座的弧形托板和罐体外壁完全贴合，把罐体满载时的总重量均匀分散到基础接触面，不会出现局部应力集中压损罐壁的问题；鞍座之间的跨距经过排布，既避开罐体环向焊缝位置，也让罐体满载弯曲变形量控制在允许范围内，两端伸出的封头段长度符合卧式容器的支座布置规范，不会让悬臂段过长产生额外附加弯矩。

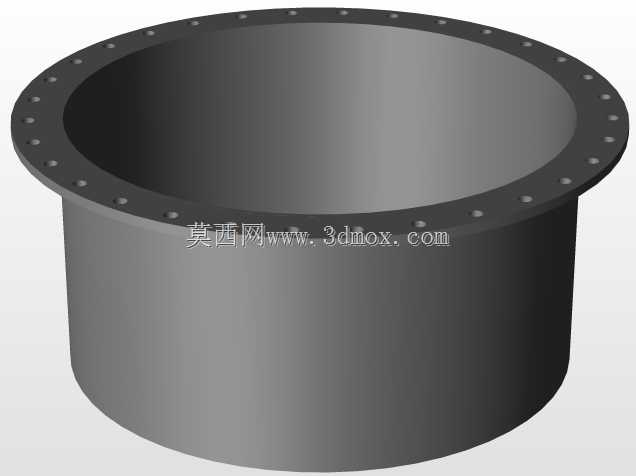

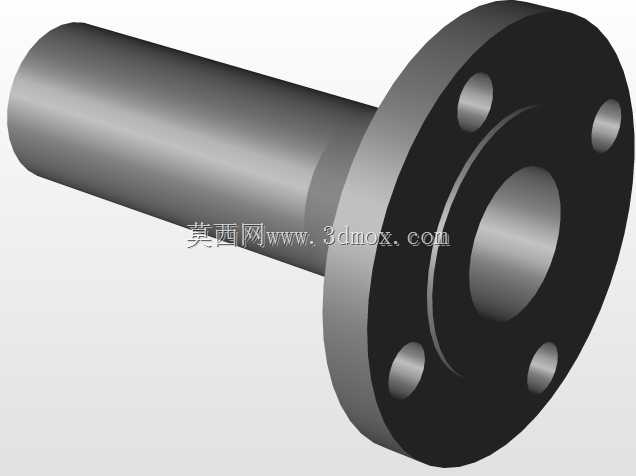

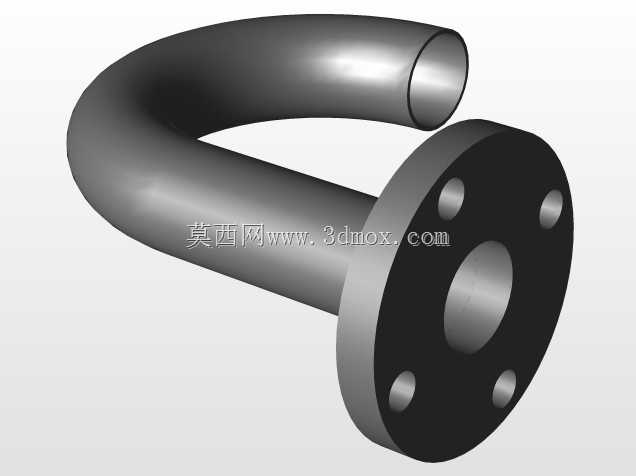

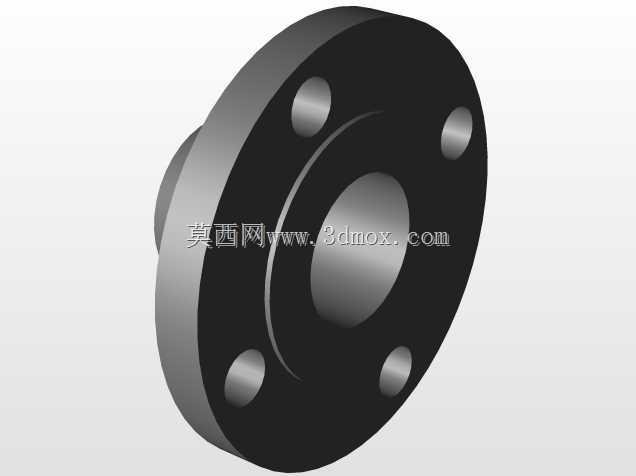

　　罐体顶部的附件布局完全贴合现场使用逻辑：靠近一端位置设置大尺寸人孔，人孔带法兰密封盖，方便检修人员进入罐体内部做清洁、焊缝探伤以及防腐层检查；人孔周边依次排布小口径工艺接管，分别对应进油口、排气口、量油口，每个接管都带配对法兰，现场安装时直接和输油管路、呼吸阀、液位测量元件对接即可，不需要额外在罐壁现场开孔，减少现场焊接破坏罐体防腐层的风险。罐体侧下方靠近封头位置设置排污接管，日常沉积在罐底的水分、杂质可以通过这个接口定期排出，罐身侧面还预留了液位计接口、爬梯挂点，顶部沿罐体长度方向布置了简易防滑操作走台和护栏，操作人员站在走台上就可以完成人孔开启、阀门切换、油量检测的全部操作，不需要额外架设移动梯架。

　　外形尺寸和安装边界方面，整套模型的罐体总长、筒身直径、鞍座底面到罐顶的总高度都按照常规中小型卧式储罐的工程比例搭建，鞍座底板的地脚螺栓孔间距、开孔位置都做了明确的结构表达，现场做基础施工时可以直接参照模型的边界尺寸预留预埋钢板位置：罐体两侧要留出足够的管路安装空间，端部人孔开启方向要预留至少一人通行加检修操作的空地，顶部走台上方不能布置低矮管线遮挡操作空间，罐体整体就位后，鞍座底板和基础之间会加装垫铁调平，再完成地脚螺栓灌浆固定，避免罐体运行时出现不均匀沉降。

　　建模过程中把罐体的壁厚、法兰厚度、支座筋板布局都做了实体还原，没有把薄壁结构做成无厚度片体，后续不管是做工程出图、重量核算，还是导入仿真模块做满载工况的应力校核，都可以直接复用模型的几何特征；罐体外部的吊耳结构也做了完整表达，设备整体吊装时，钢丝绳直接挂在预设的吊耳位置，吊装受力点刚好落在罐体刚性支撑区域，不会吊装过程中扯薄罐壁。这类卧式储罐在实际厂区里除了存储柴油，也可以通过更换内壁防腐涂层适配其他液态工业介质的存储需求，结构上的接口、支座、附件布局逻辑完全通用，三维模型把所有装配关系都做了对齐约束，修改筒身长度、直径参数时，配套的鞍座位置、顶部走台长度、接管排布都可以同步联动调整，能快速衍生出不同容积规格的同系列储槽结构，减少重复建模的工作量。
