YL132S单相异步电动机结构设计

　　在小型木工机械、食品加工输送线、家用增压泵组以及台式机床这类不便布设三相动力电源的工况里，单相异步电动机始终是动力输出端的核心选型。这套YL132S机座号的电机三维结构，完整还原了B5法兰安装型式单相电机的全部装配关系，做设备布局时可以直接把整机包络尺寸导入装配环境，校核机架安装板开孔、联轴器对接间隙以及外围护罩的避让空间，省去了反复对照二维样本图推算边界的环节。

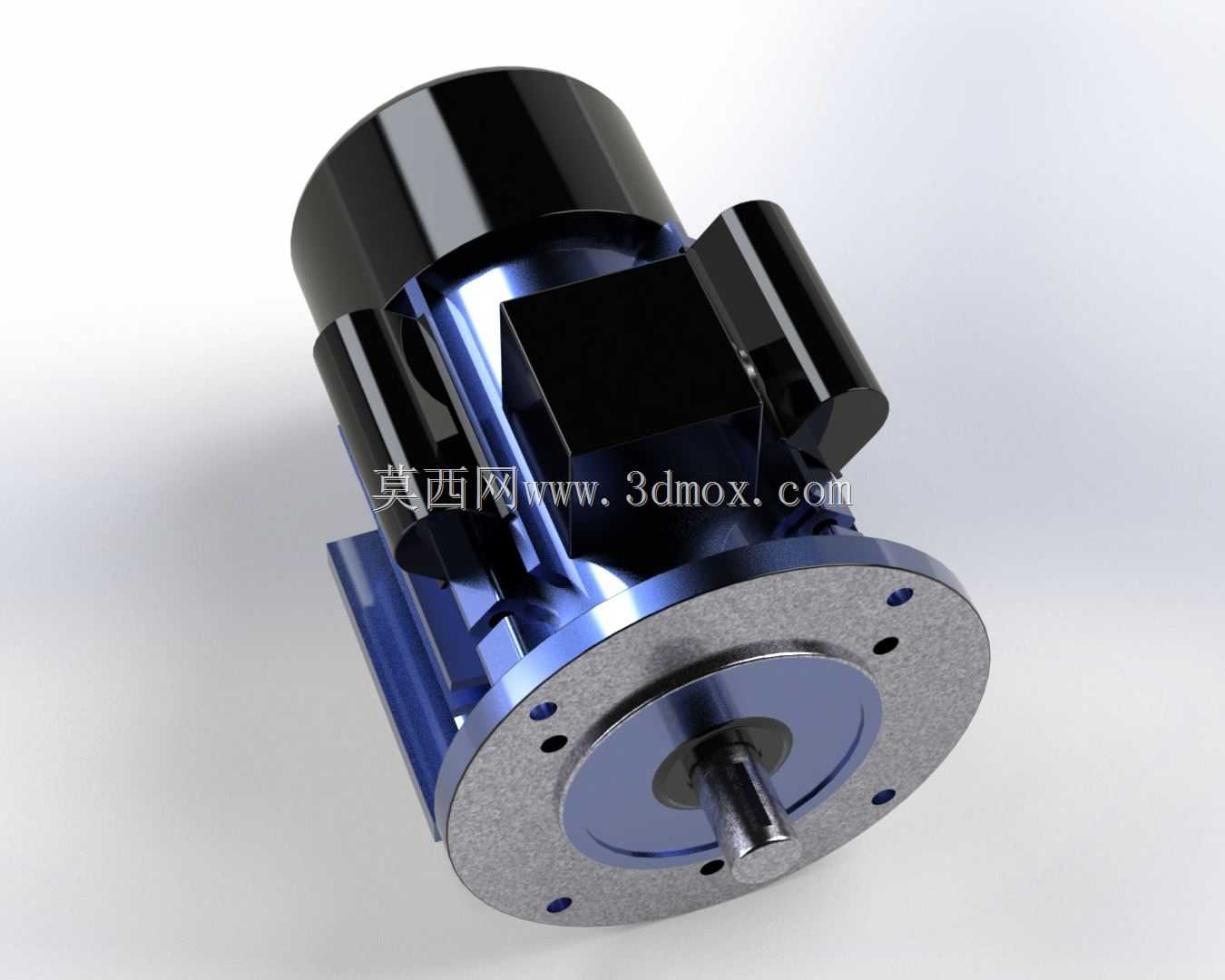

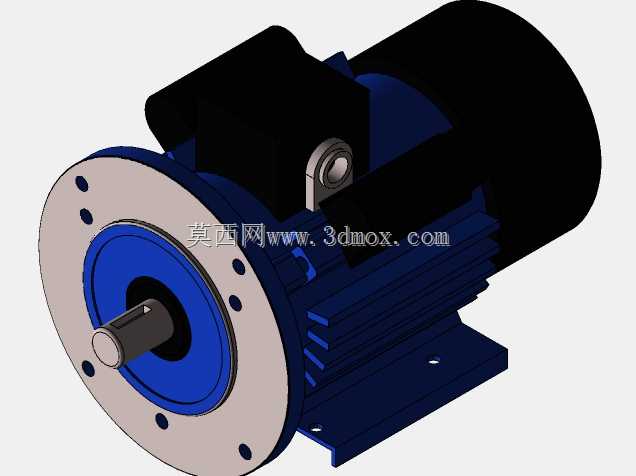

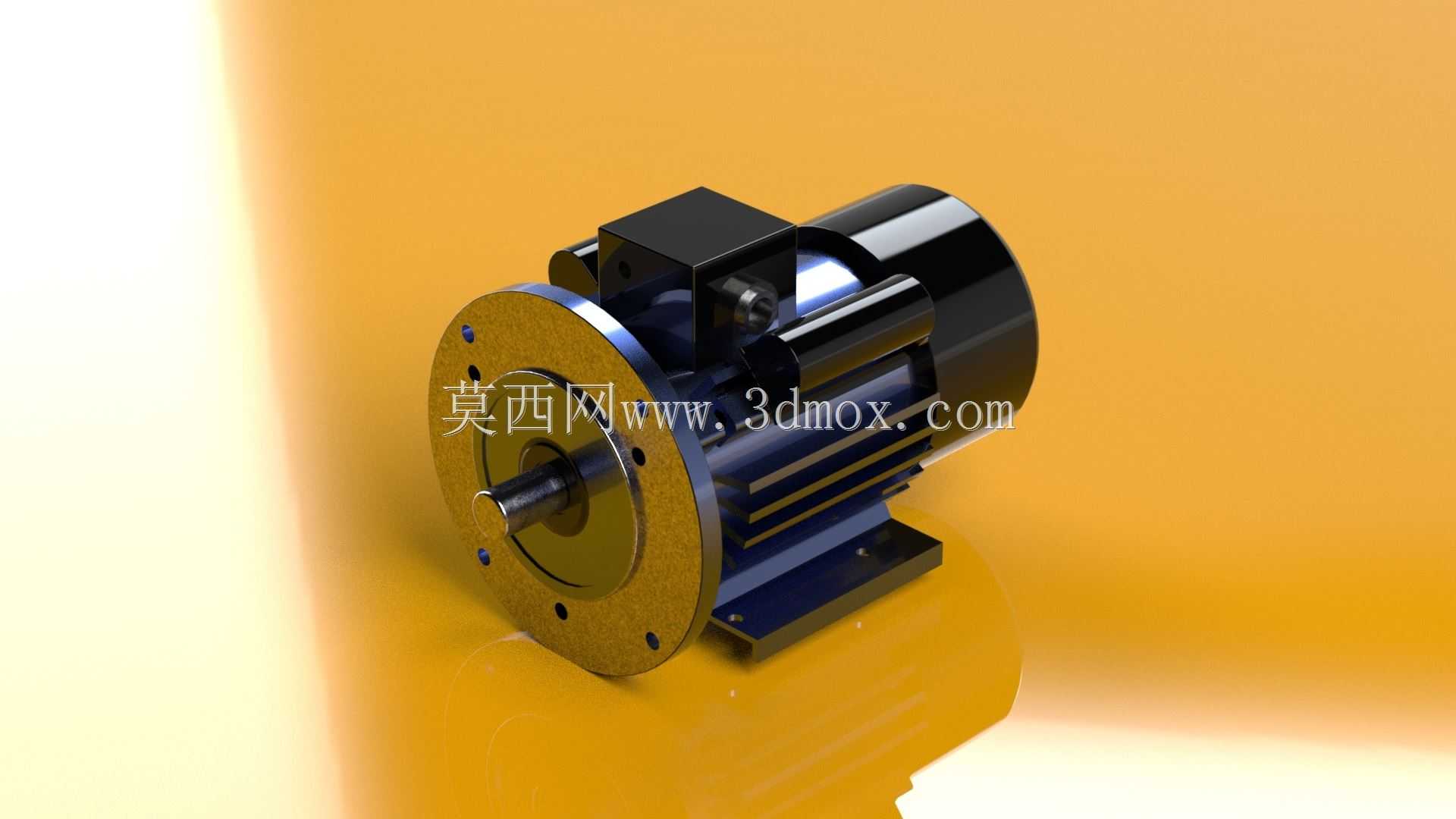

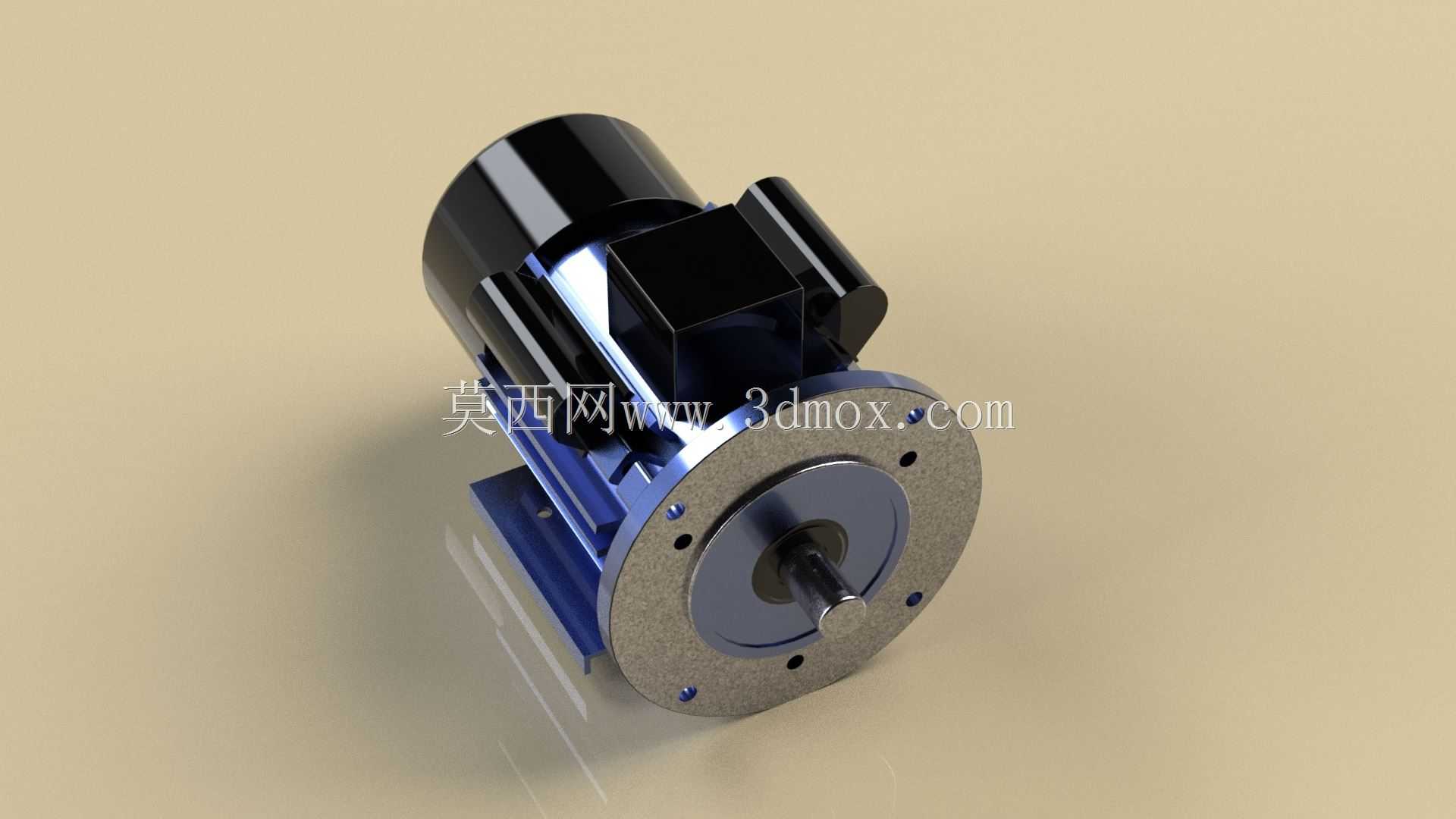

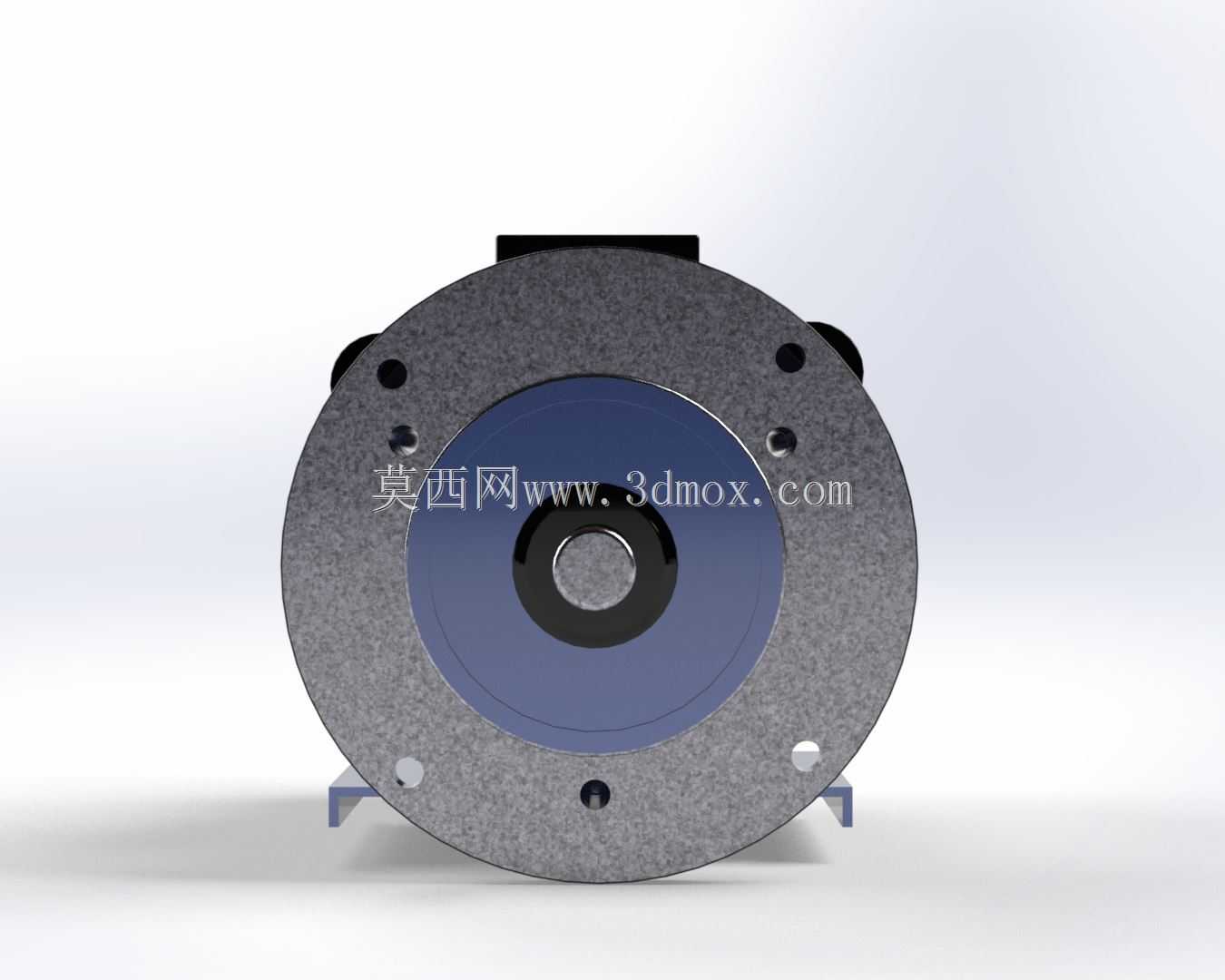

　　从动力传递路径来看，电机输出轴通过前端法兰端盖的轴承室获得径向支撑，轴伸端加工有标准键槽，配合平键即可向带轮、齿轮箱或者泵体输入扭矩。前端圆形法兰上的止口与安装通孔完全按照小功率电机的安装规范排布，对接设备法兰时止口先完成径向定位，再穿入紧固螺栓锁附，能有效保证电机轴与从动轴的同轴度，避免悬臂载荷偏磨轴承。机身外壳采用沿轴向延伸的散热筋结构，建模时筋条的高度、间距与机座外壁的过渡圆角都做了还原，空气在电机运行带动的风叶作用下顺着筋条间隙流通，把定子绕组产生的热量持续带走，即便在车间连续启停的工况下也能维持温升在允许区间。

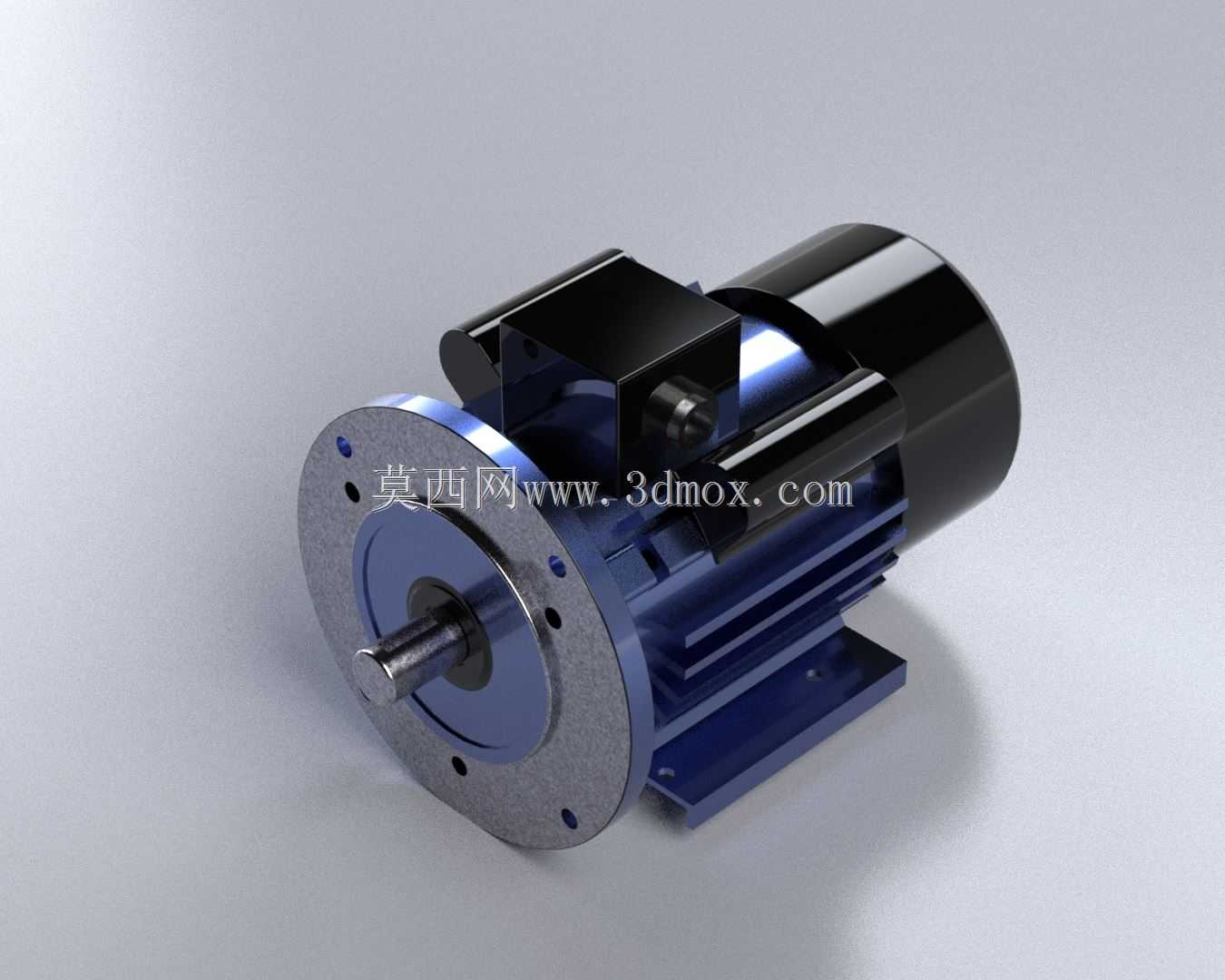

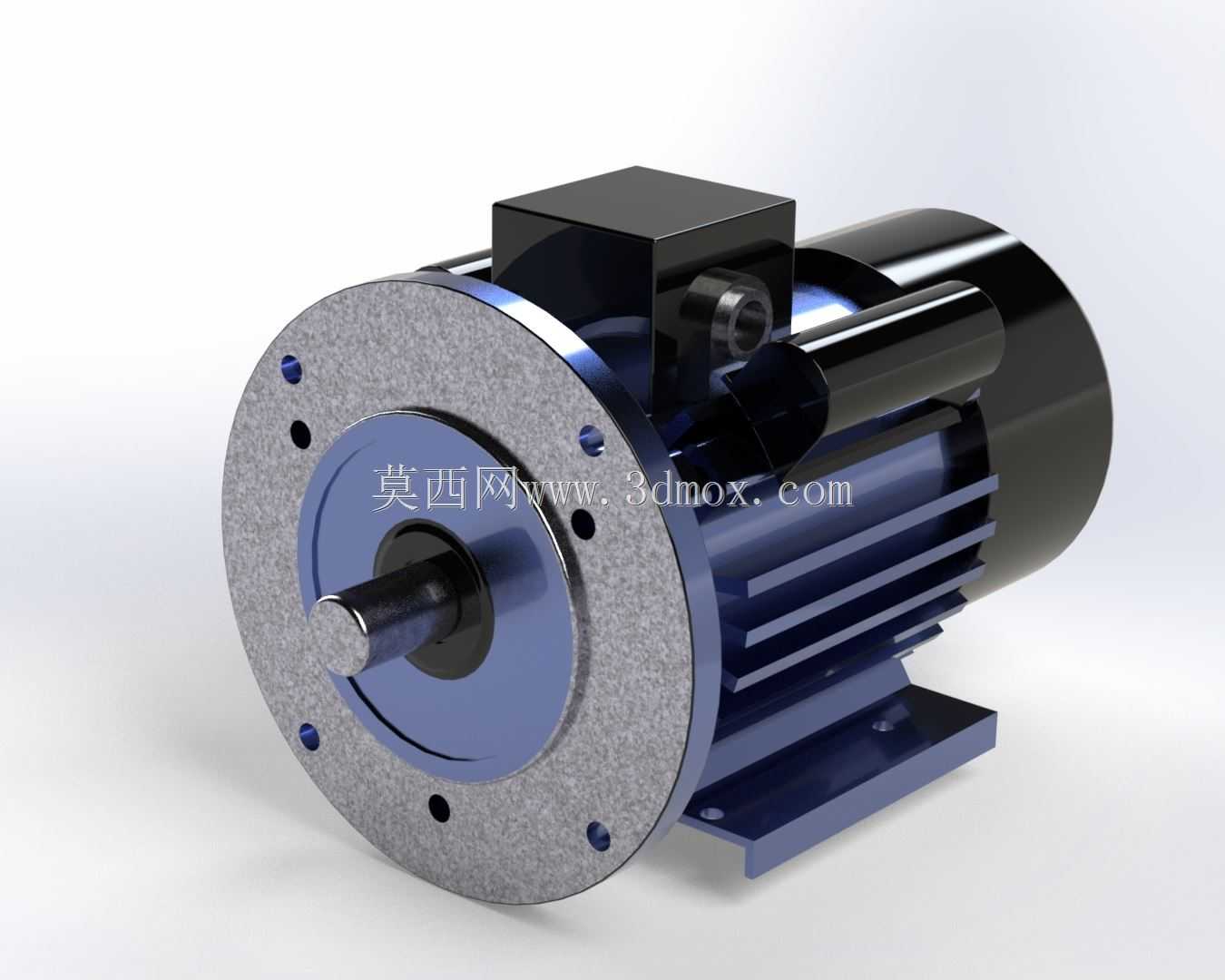

　　单相电机和三相电机最直观的结构差异，在这套模型里体现得很清楚：机身上方凸起的接线盒旁，布置了容纳启动电容的安装位。电容通过接线端子与副绕组串联，在电机启动阶段让副绕组电流相位超前主绕组，在气隙内形成旋转磁场拖动转子转动；当转速上升到额定值的七成以上，离心开关或者外置继电器切断启动电容回路，电机进入正常运行状态。建模时电容外壳、接线盒盖板、进线防水接头都做了独立零件，电气装配人员可以顺着结构梳理走线路径，确认强电接线端和机壳接地端的安全距离，避免现场接线时出现线缆弯折半径不足、端子裸露的问题。

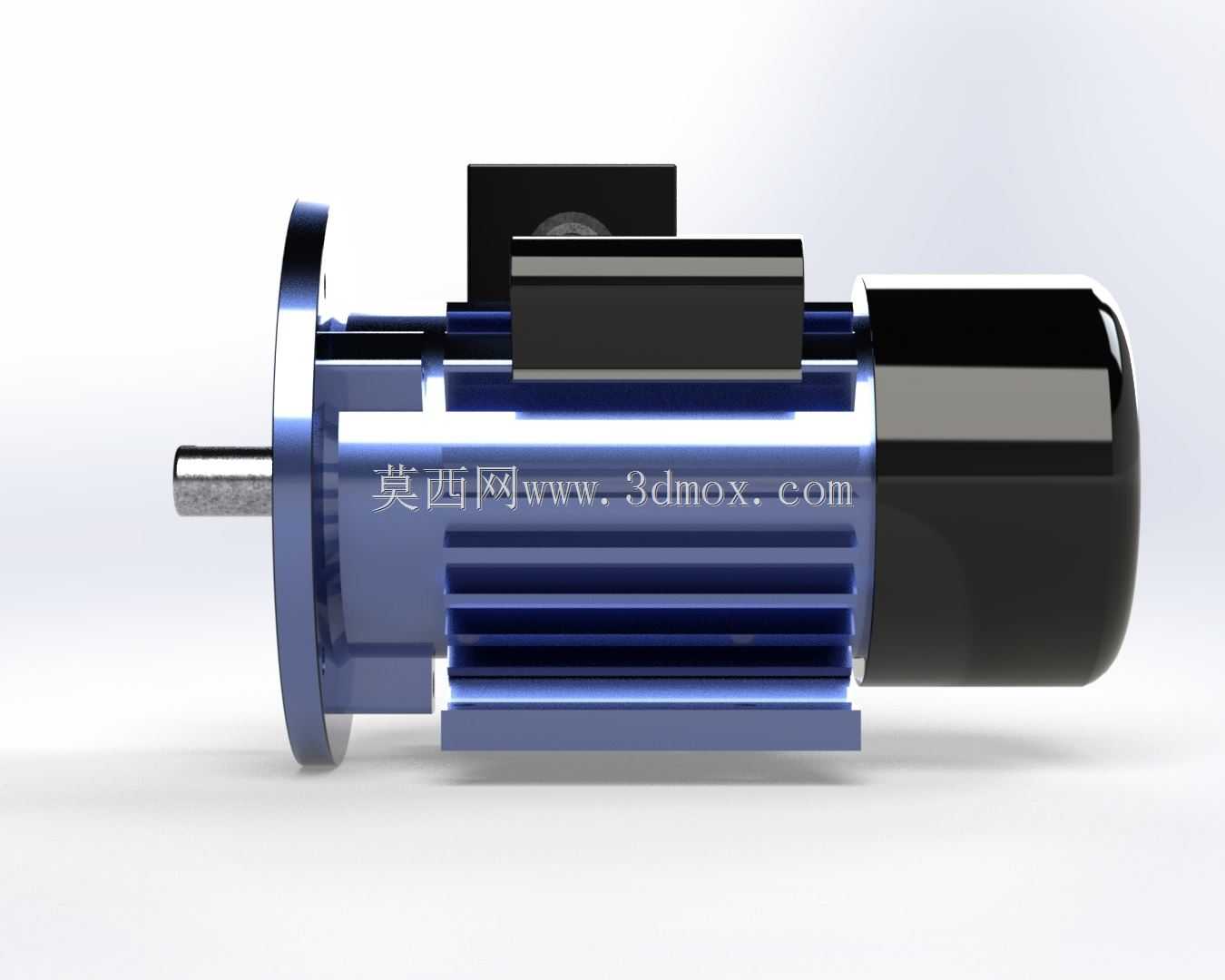

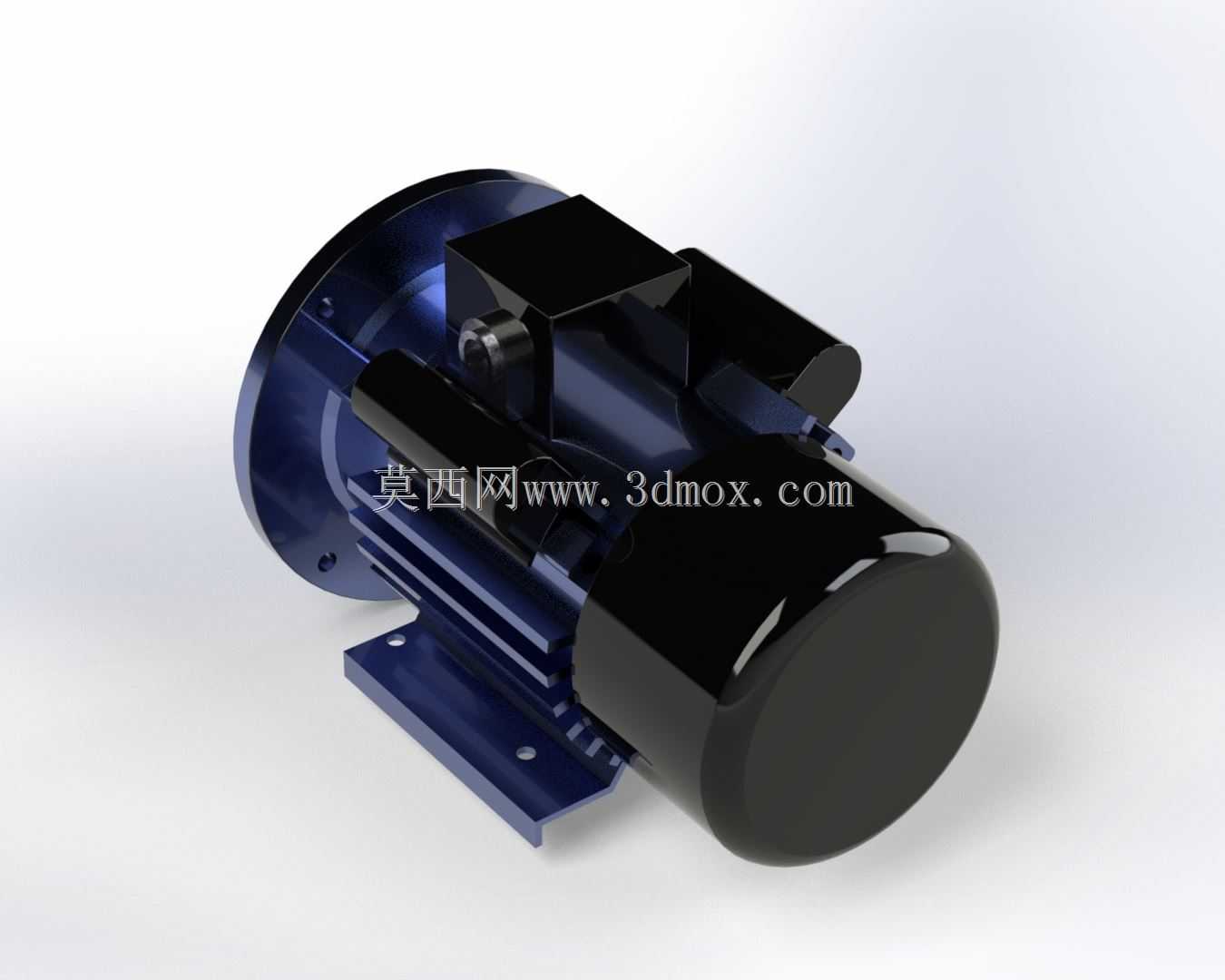

　　后端的风罩与风叶结构也没有做简化处理：黑色风罩通过卡扣或者螺钉固定在机座后端，罩体上的通风孔朝向散热筋方向导流，塑料风叶过盈装配在转子后轴伸上，随转子同步转动形成轴向冷却风。做整机防护设计时，风罩的外轮廓尺寸决定了设备尾部需要预留的散热空间，不能把电机后端紧贴机柜内壁封堵进风通道，这一点在做紧凑式一体机布局时尤其需要提前干涉检查。

　　定子与转子的内部配合关系在装配层级里也有体现：定子铁芯压装在机座内腔，转子铁芯连同转轴穿入定子内孔，两端分别由前端盖和后端盖的滚珠轴承支撑，保留了均匀的气隙间隙。拆分层级里端盖和机座的止口配合、轴承和轴承室的公差配合关系都按照实际装配逻辑设置，做运动仿真时可以直接赋予转子旋转自由度，模拟轴伸带载时的挠度变化，校核联轴器或者带轮施加的径向载荷是否超出轴承允许的悬臂限值。

　　现场安装层面，B5法兰型式的电机不需要额外配置卧式底脚，整套动力单元可以直接悬挂固定在齿轮箱、泵体或者设备侧板上，大幅缩减动力段的轴向占用长度。模型里接线盒的朝向、电容的凸起位置都按照实际产品的方位还原，布线时可以提前规划线缆从设备侧壁穿出的位置，避开传送带、移动拖链这类运动部件。维护场景下，拆解风罩即可清理风叶积尘，拆开后端盖就能更换轴承，接线盒盖板拆下后可快速完成电容更换或者绕组接线复检，所有可拆卸部位的紧固件位置都在三维结构里清晰呈现，设备维护手册的拆解示意图可以直接参照模型视角生成。

　　针对选型校核环节，这套完整的电机结构可以直接放入产线三维布局，核对电机轴线高度和从动工作机构的输入轴高度是否匹配，法兰止口尺寸是否和对接部件的安装孔位完全对应，机身外围的散热空间是否满足通风要求，避免设备加工装配完成后才出现动力单元装不进去、散热通道被遮挡、接线盒无法开盖操作这类工程问题。
