空调外机重载可调安装支架结构

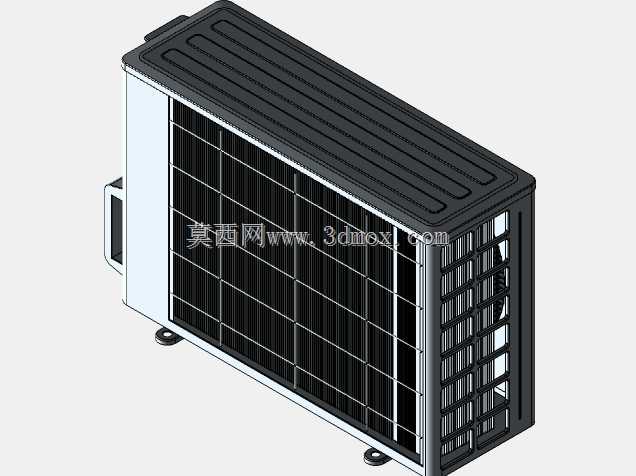

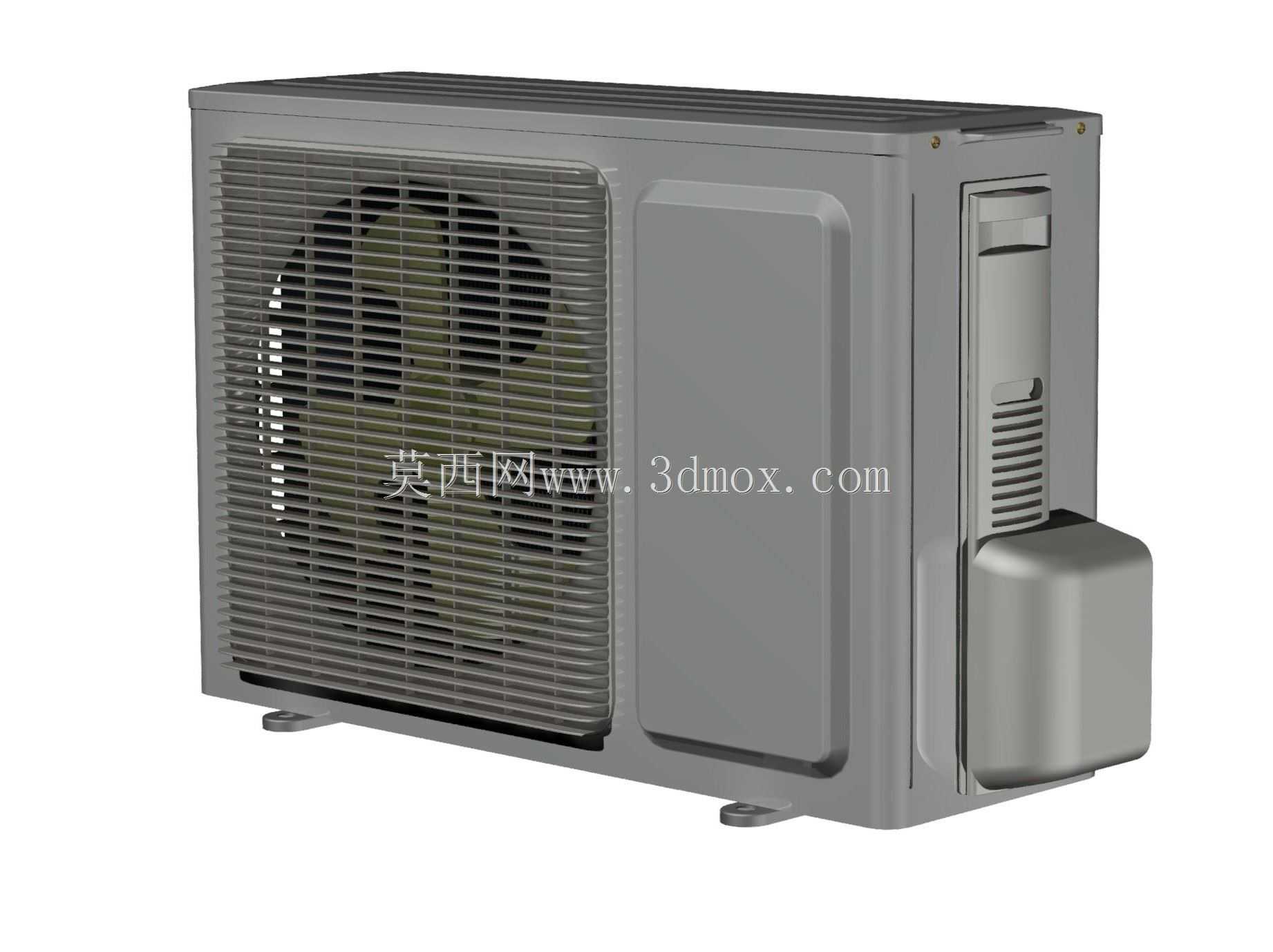

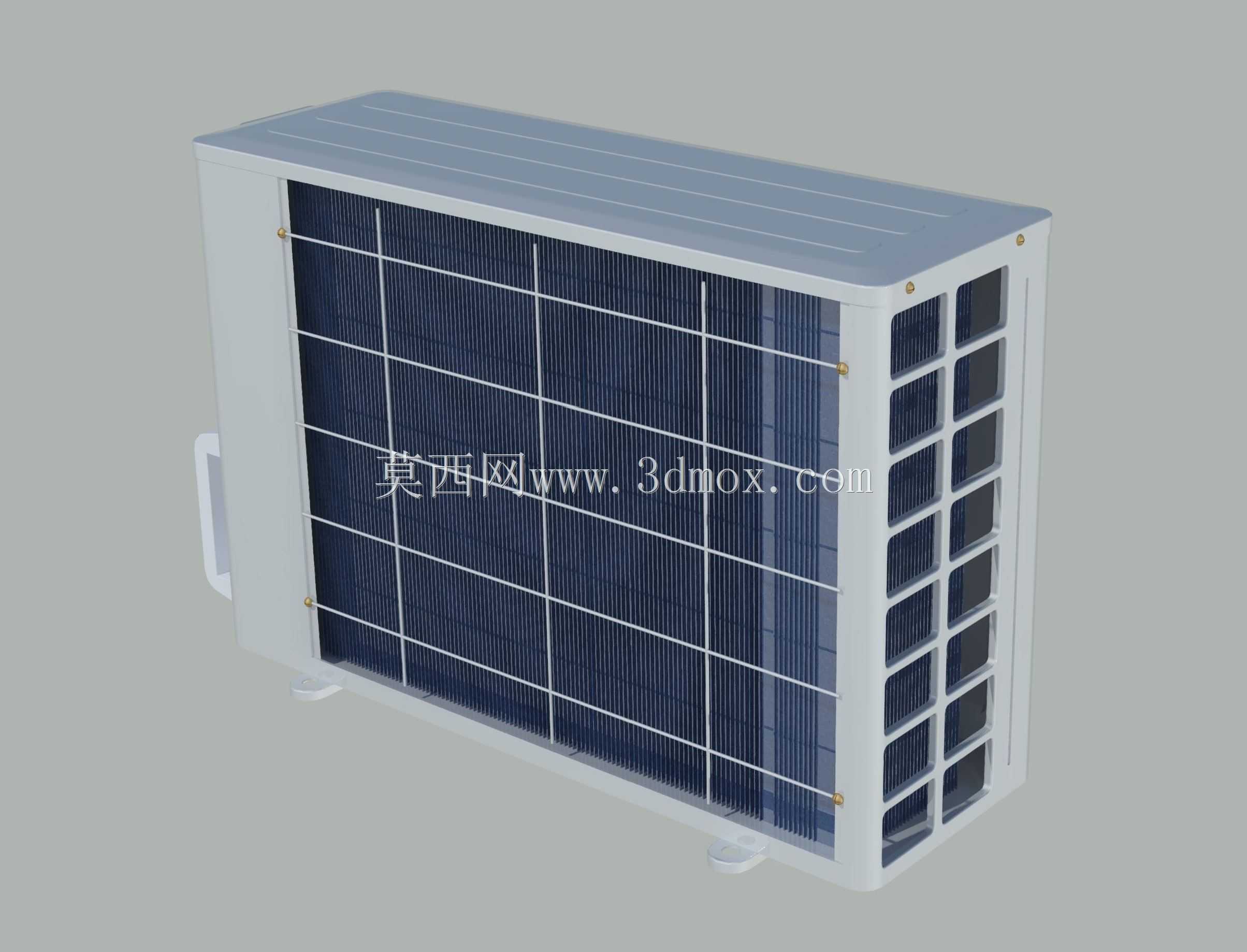

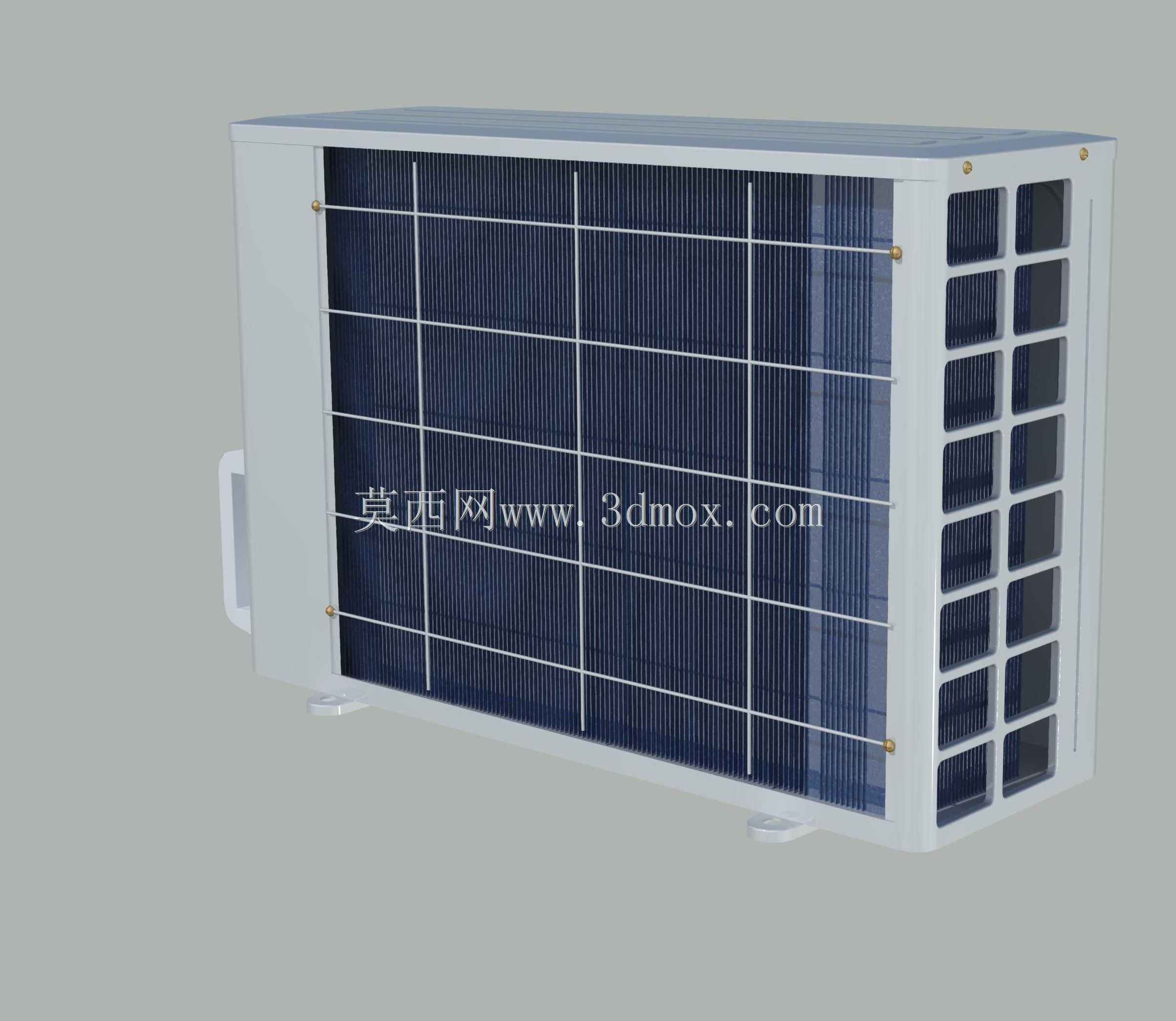

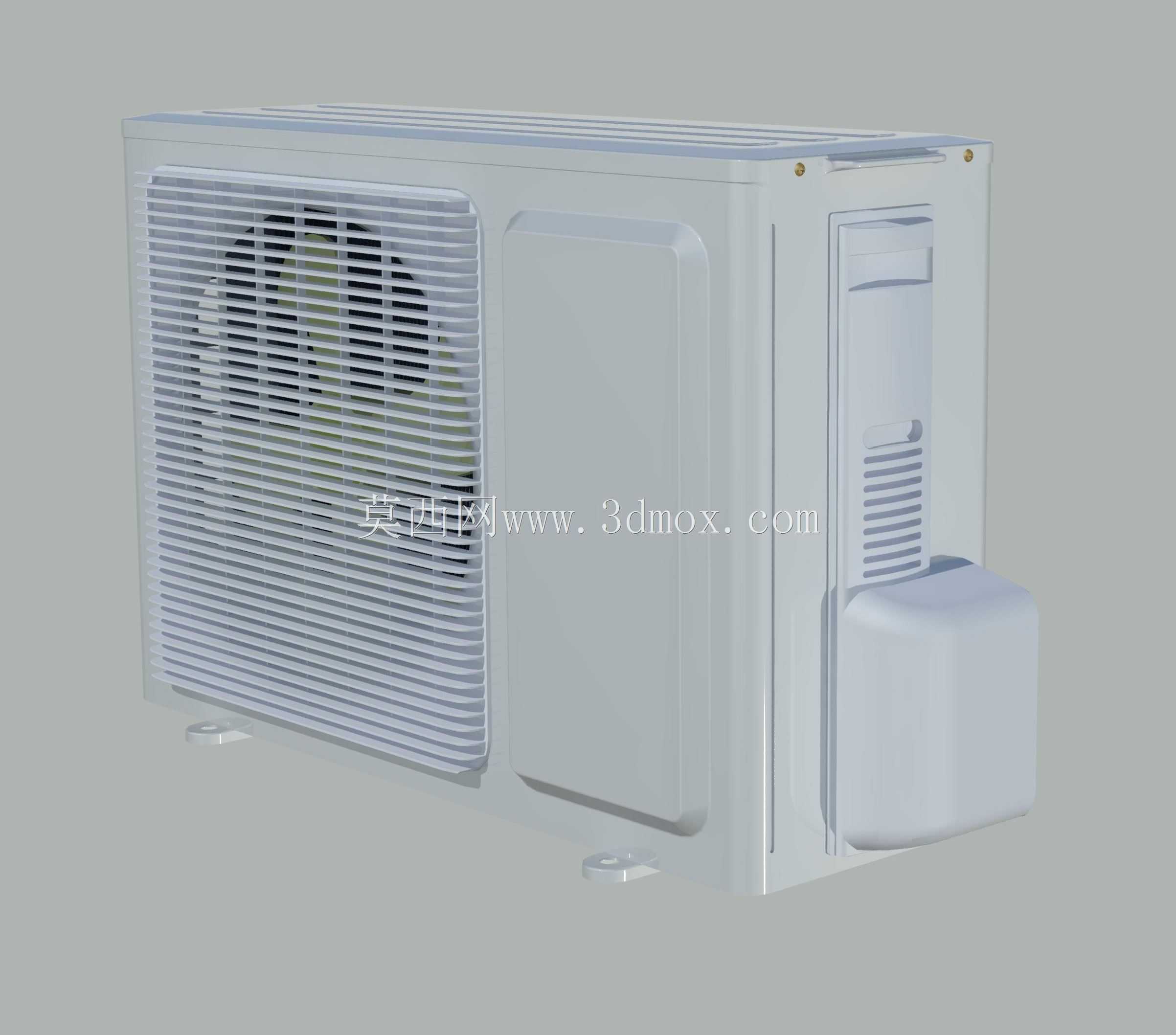

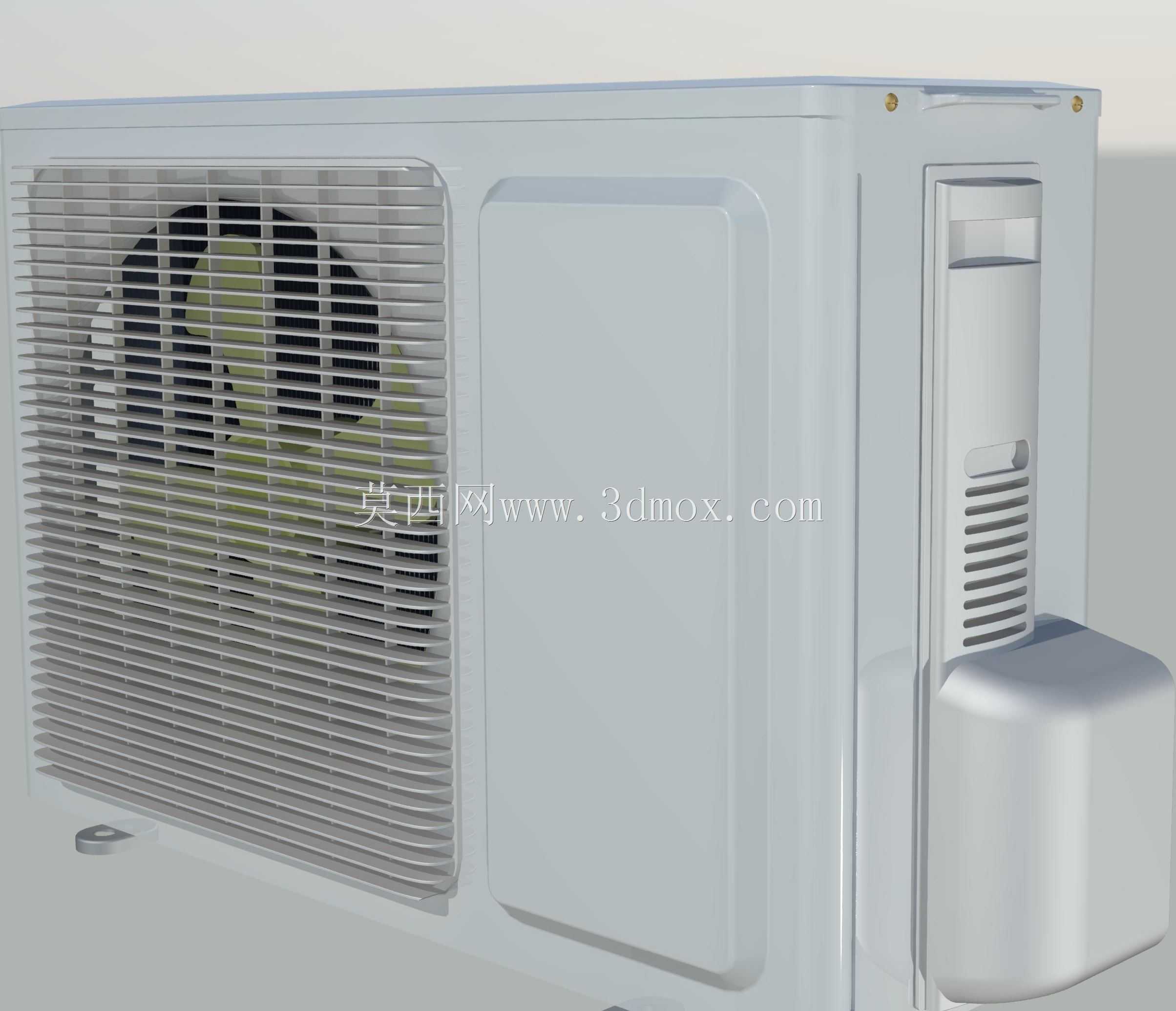

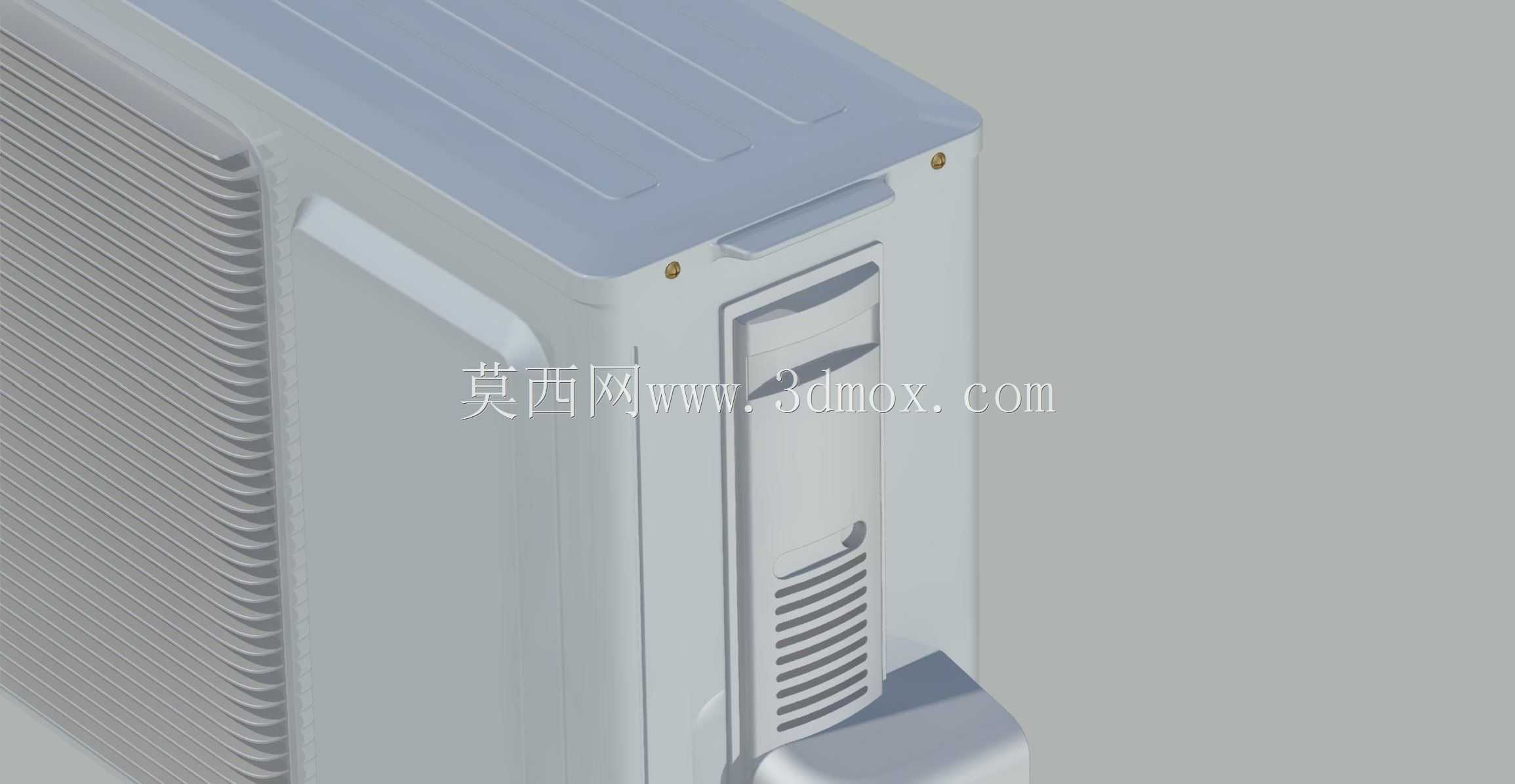

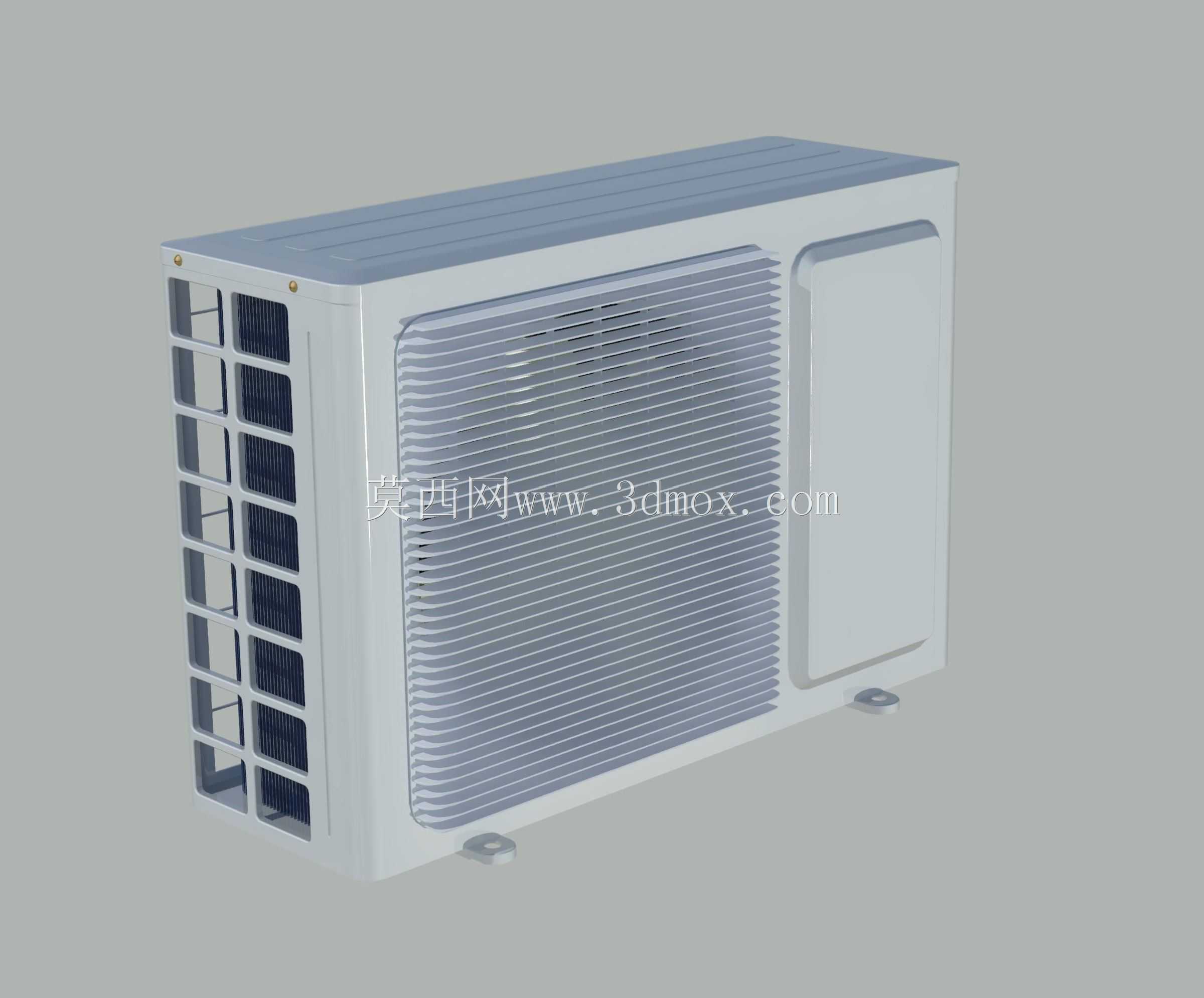

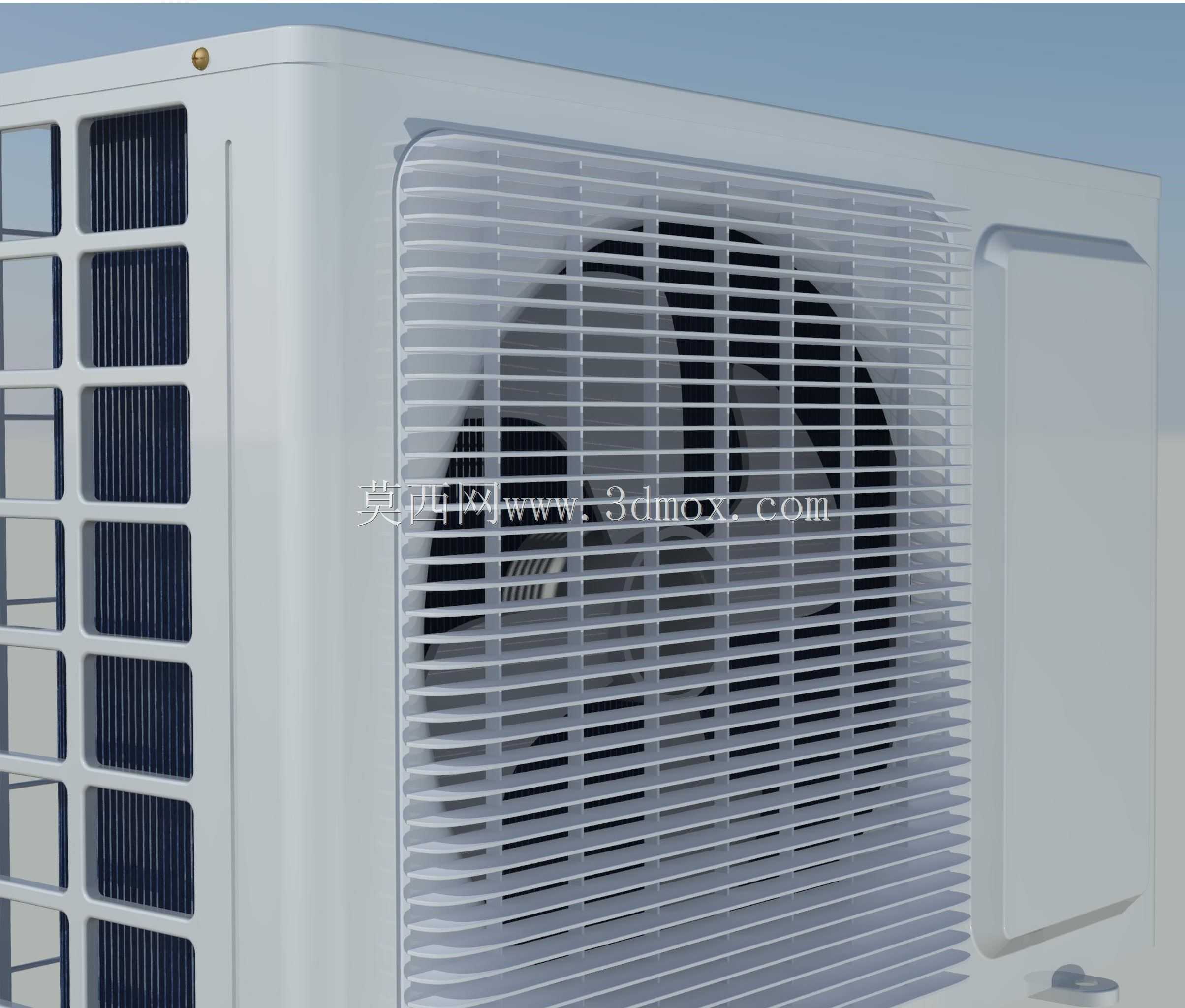

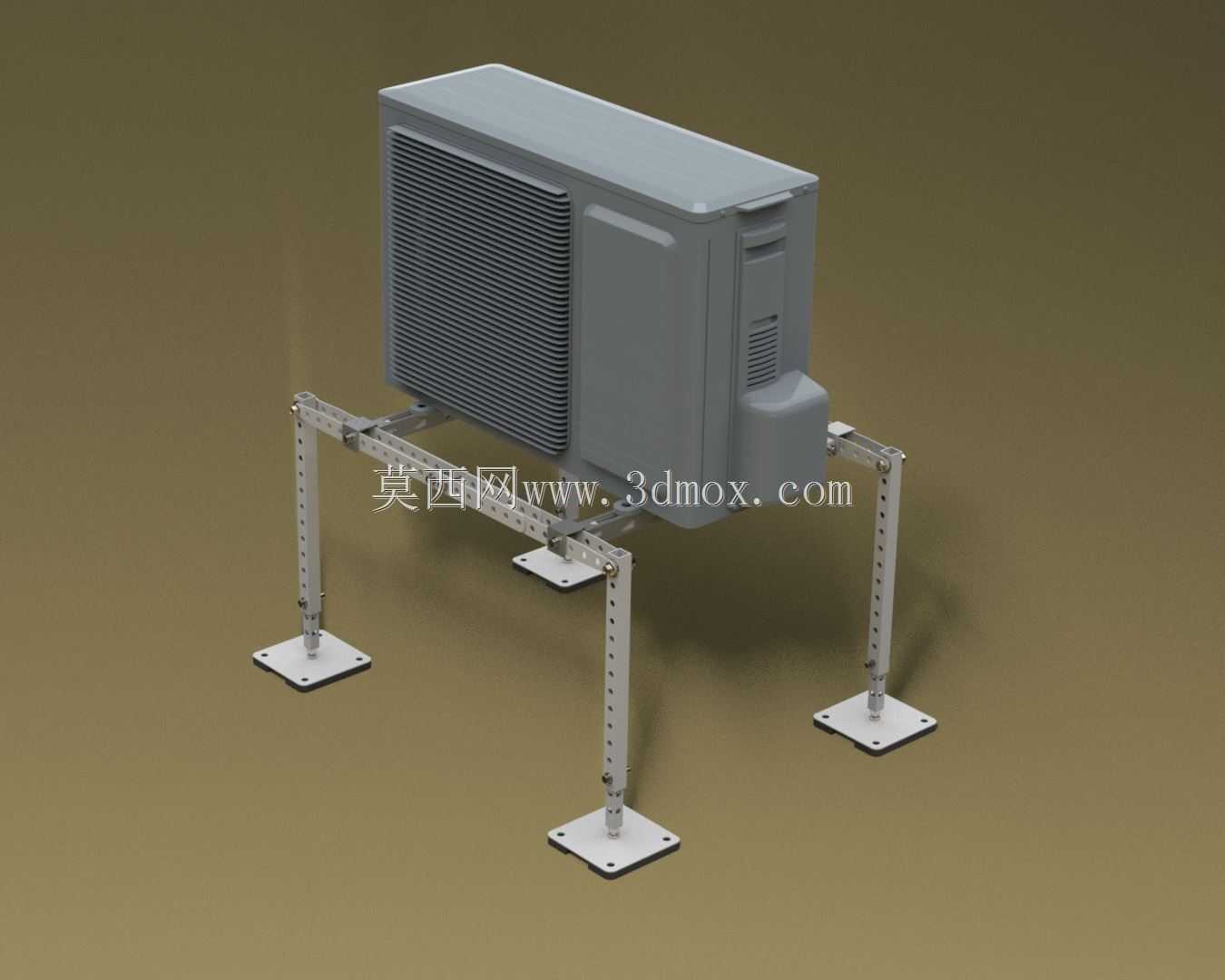

　　这套可调支架结构主要面向分体式空调室外机的现场安装场景，尤其适用于老旧建筑外墙机位不规整、预留安装面尺寸偏差较大、多批次外机规格不统一的住宅、商业楼宇与小型工业辅房安装作业。常规固定焊接支架在实际施工中经常遇到孔位对不上、墙体预埋件位置偏移、外机底座支脚间距存在公差的问题，现场反复扩孔、气割调整不仅拖慢施工进度，也会破坏支架表面防腐层，给长期户外承载留下锈蚀隐患。该结构通过多段可调连杆与滑动安装座的组合，把现场尺寸适配环节前置到支架本身的结构调节能力中，减少对外墙和外机本体的二次加工。

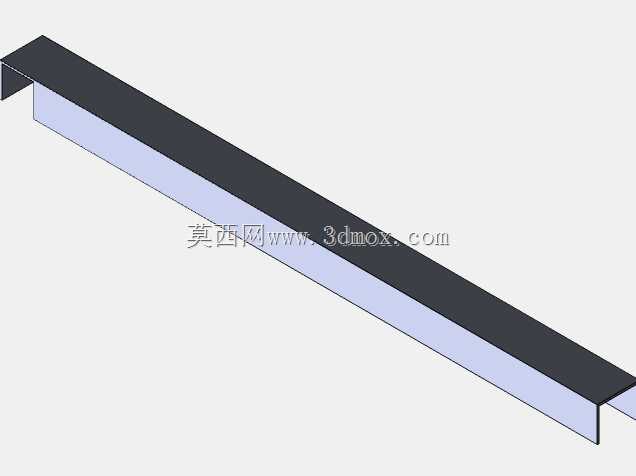

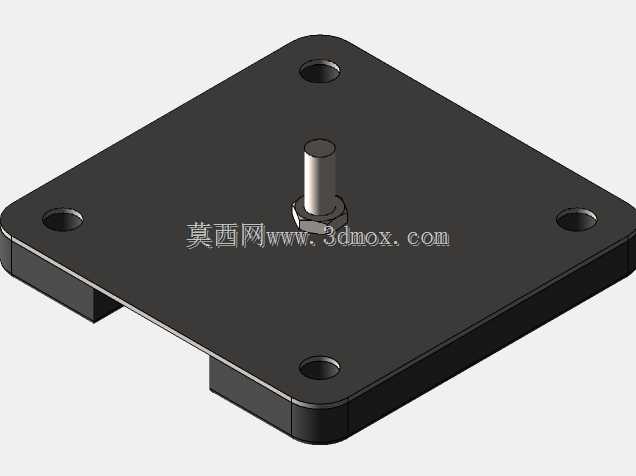

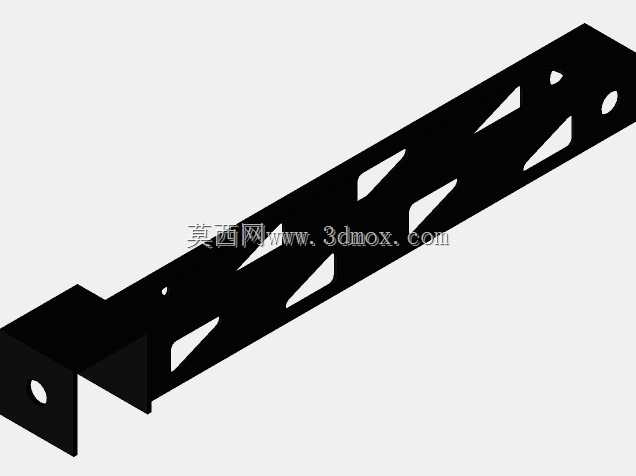

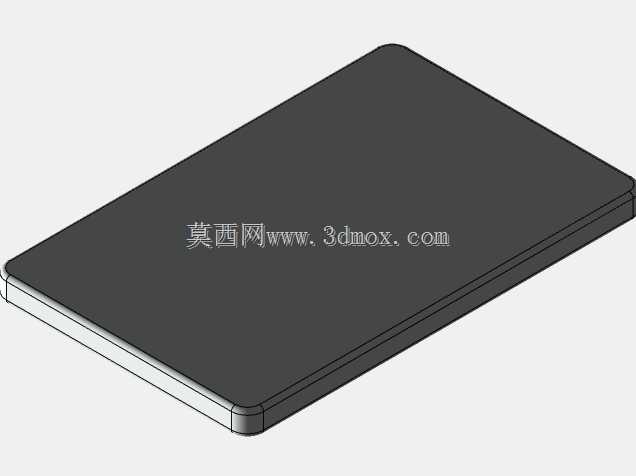

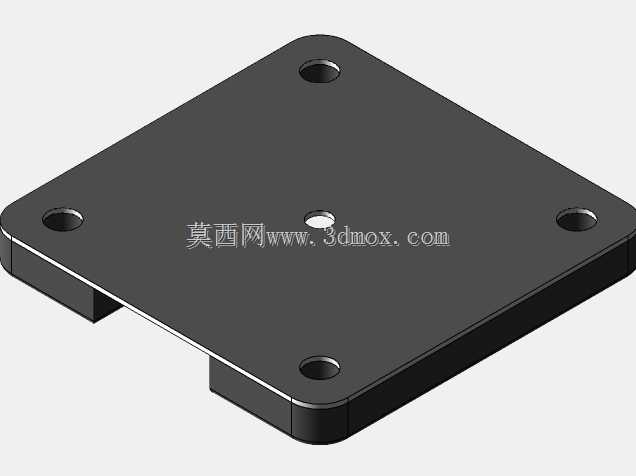

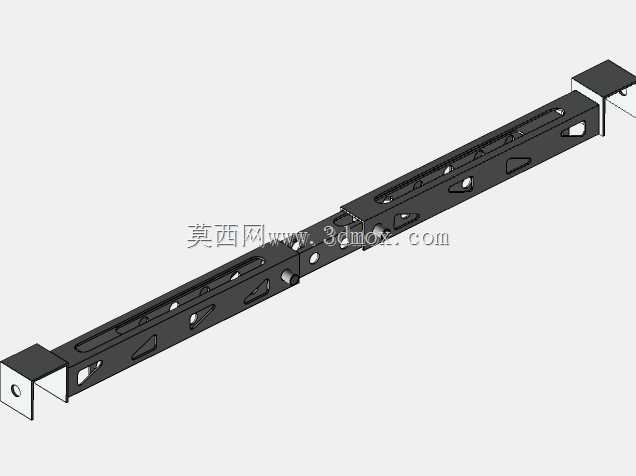

　　从承载逻辑来看，支架主体采用分层承托思路，底部基座贴合墙体安装面，承担整体竖向载荷并将外机重量分散到多个墙体固定点，避免单点受力造成外墙饰面开裂。伸出的承托臂采用长条形截面构型，在控制整体自重的前提下保证抗弯刚度，400磅级别的承载能力可以覆盖主流家用及小型商用空调室外机的重量区间，同时预留一定安全余量应对风机运行振动、积雪覆载与检修人员临时倚靠的附加载荷。支架与外机接触的承托面设置有防滑定位结构，安装时外机支脚落入调节座后可通过紧固件锁死，阻断设备运行过程中可能出现的横向滑移。

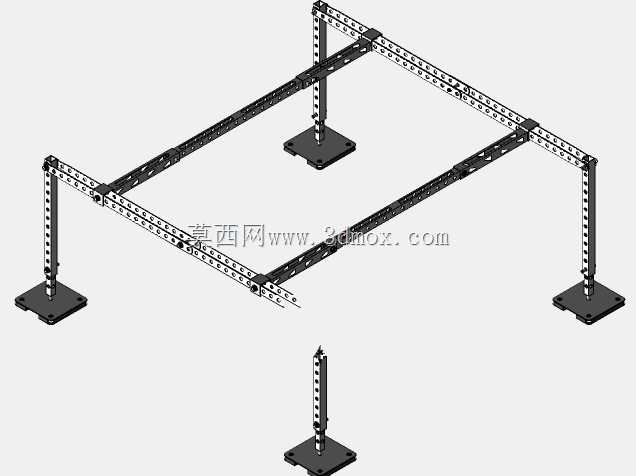

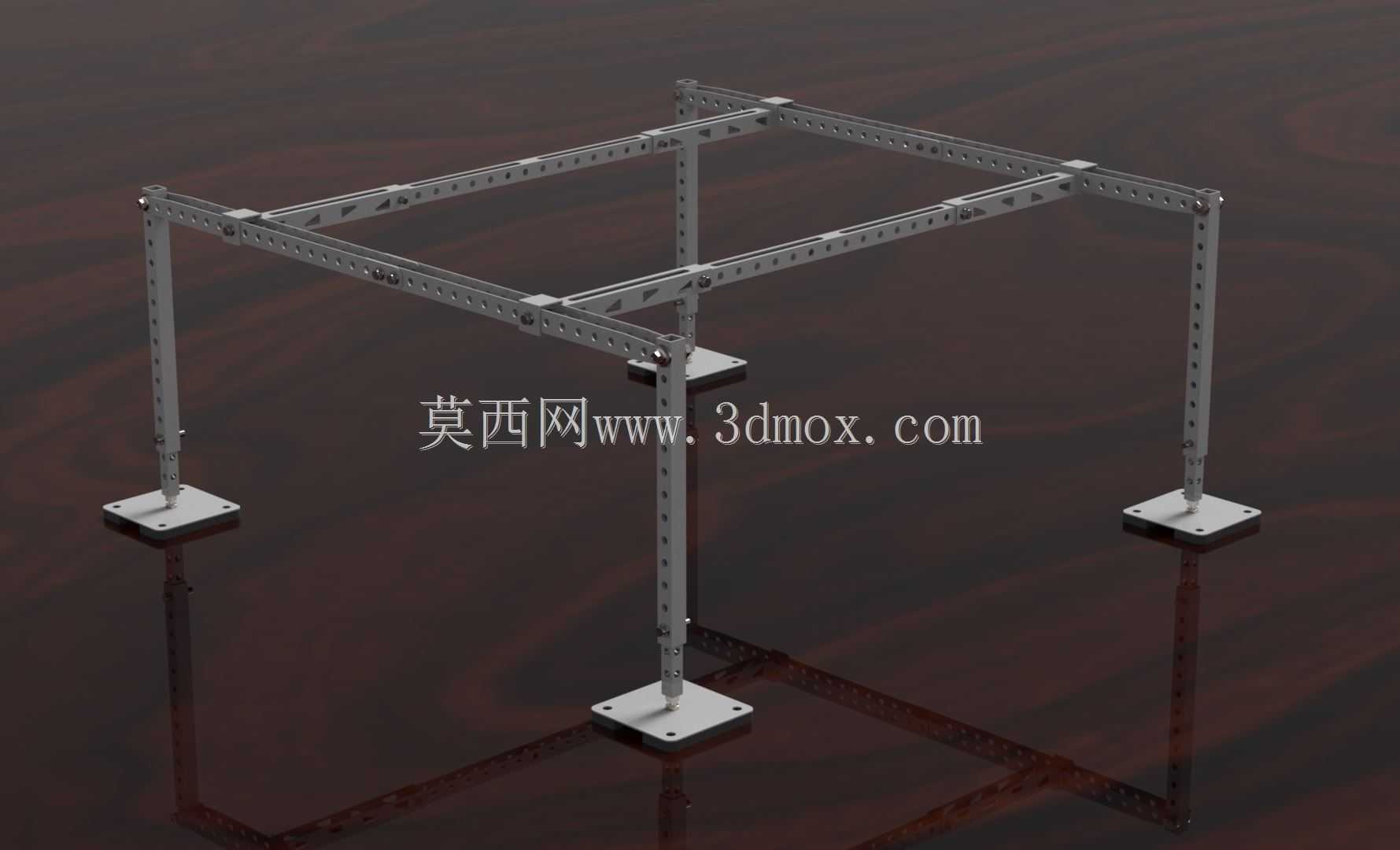

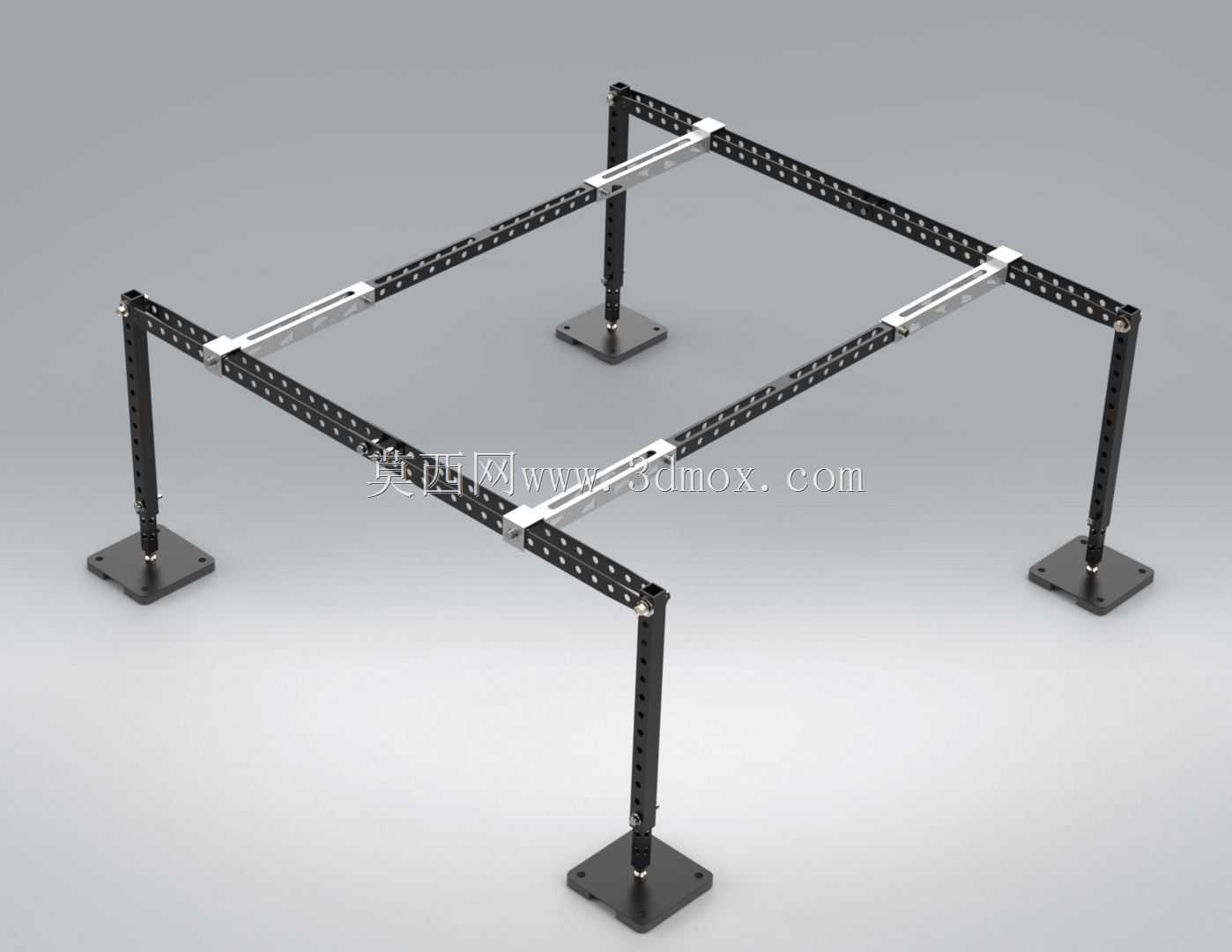

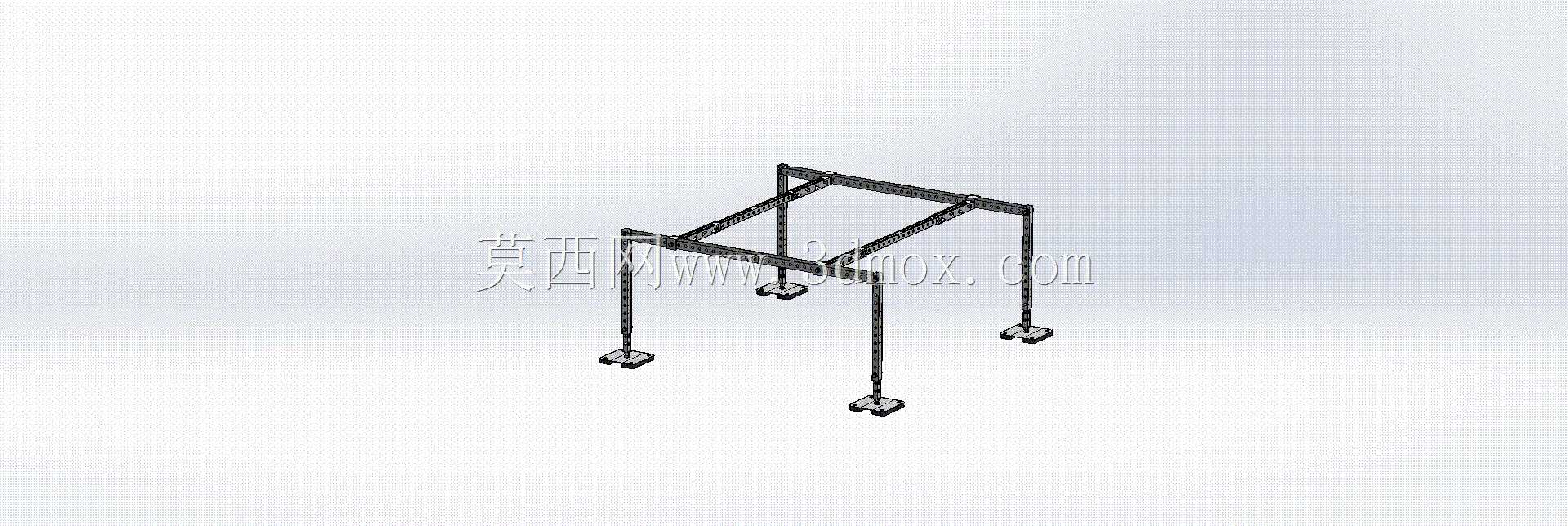

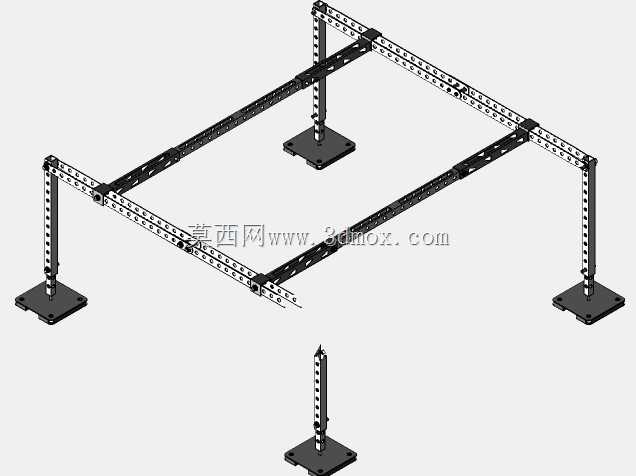

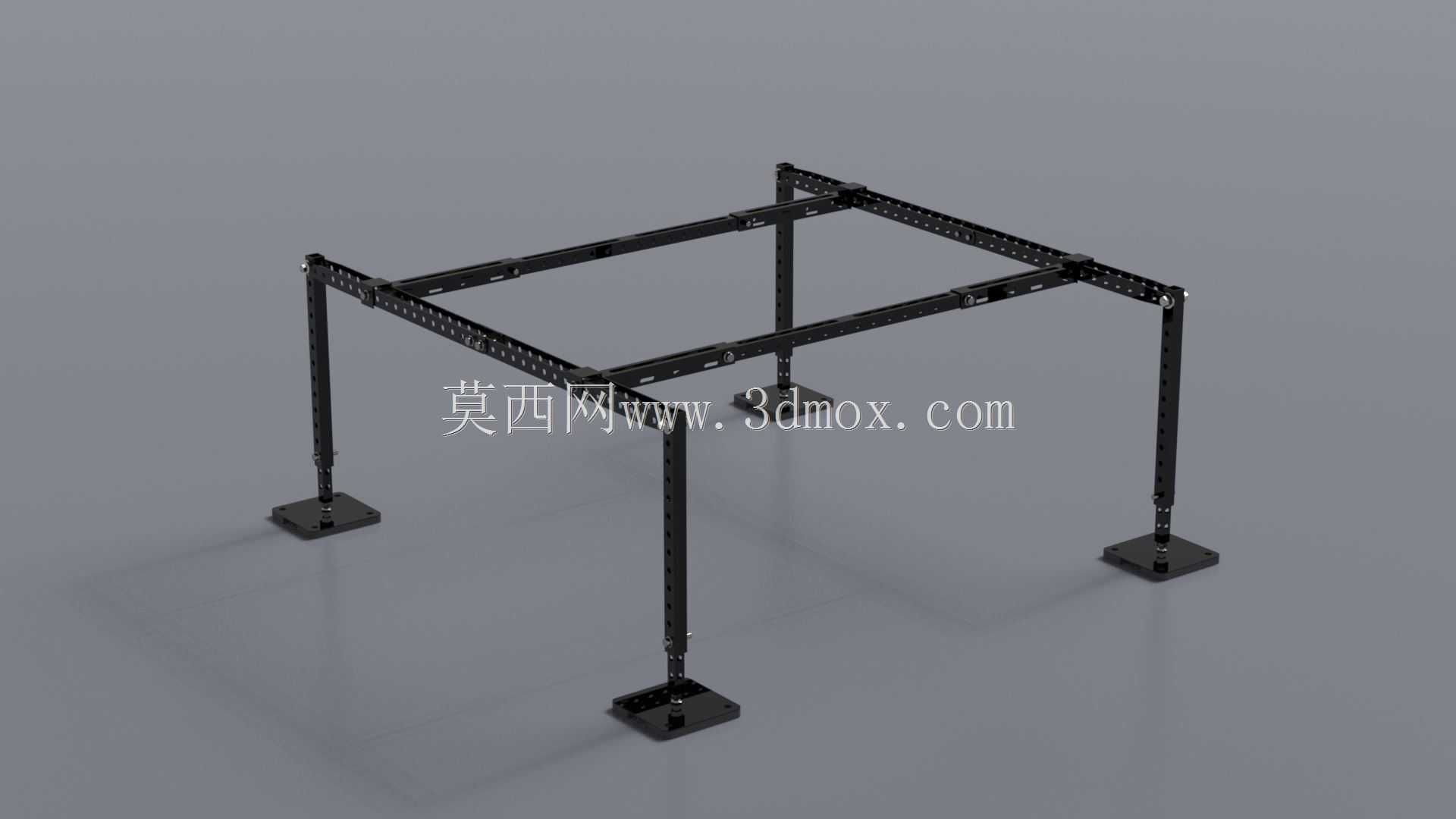

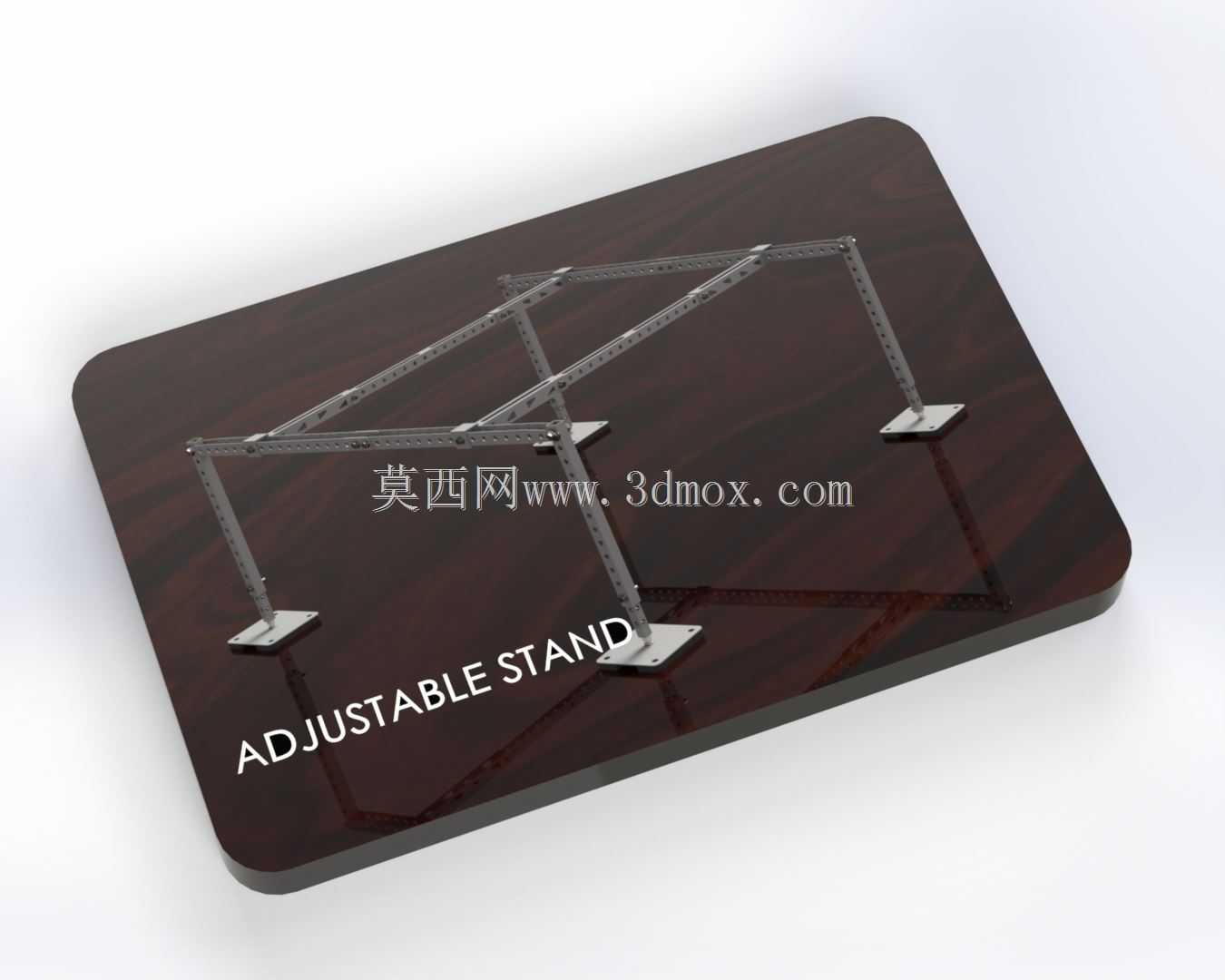

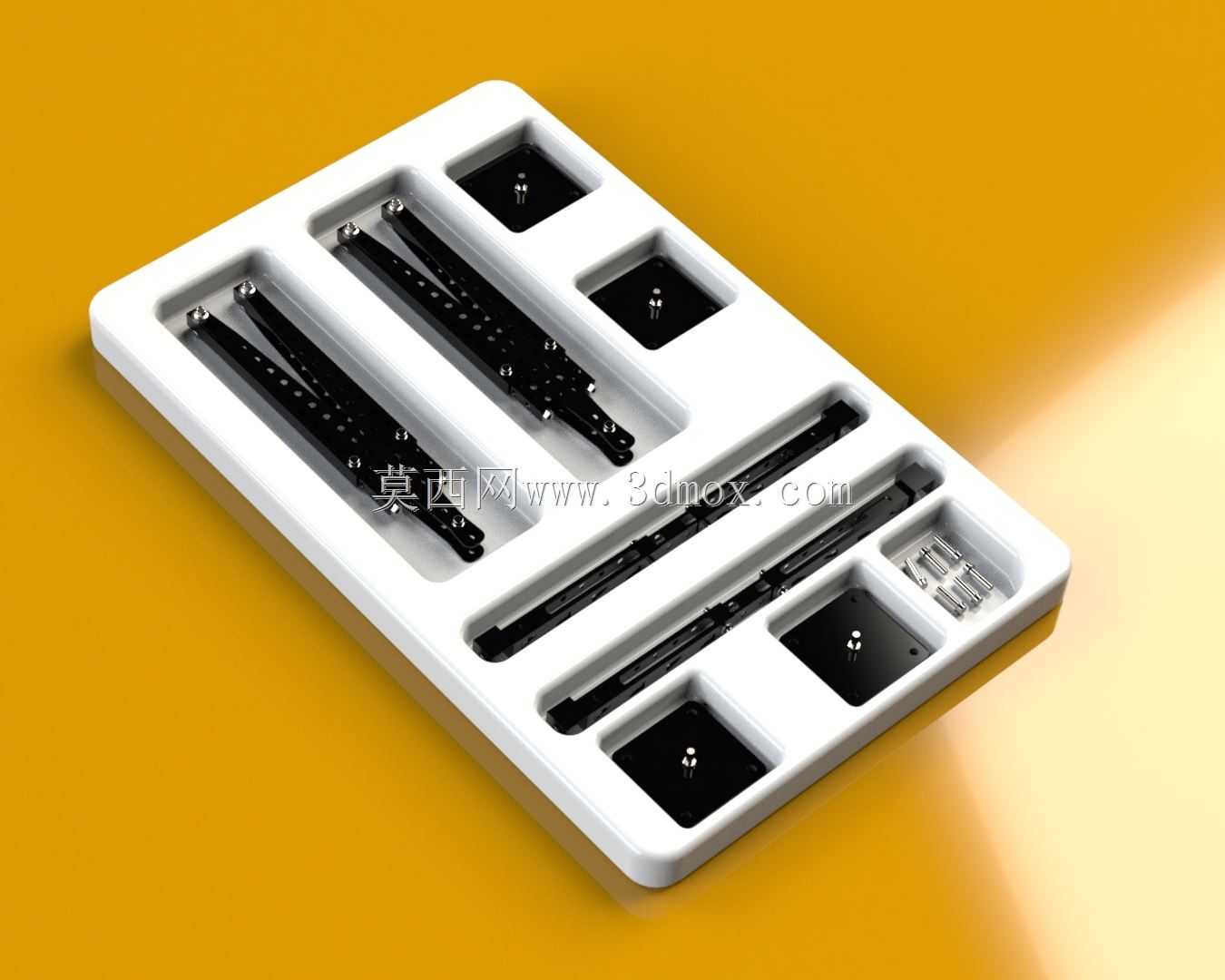

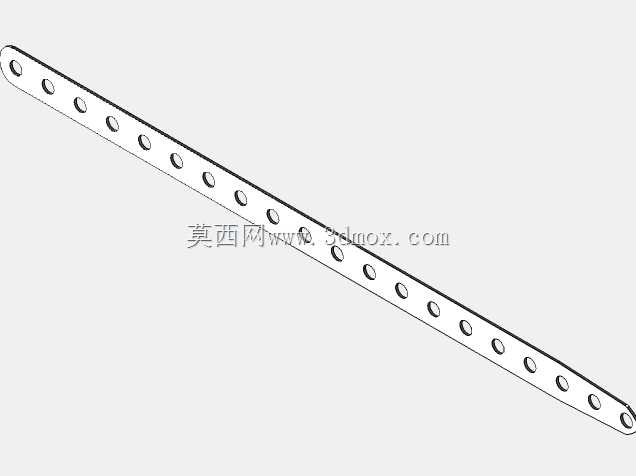

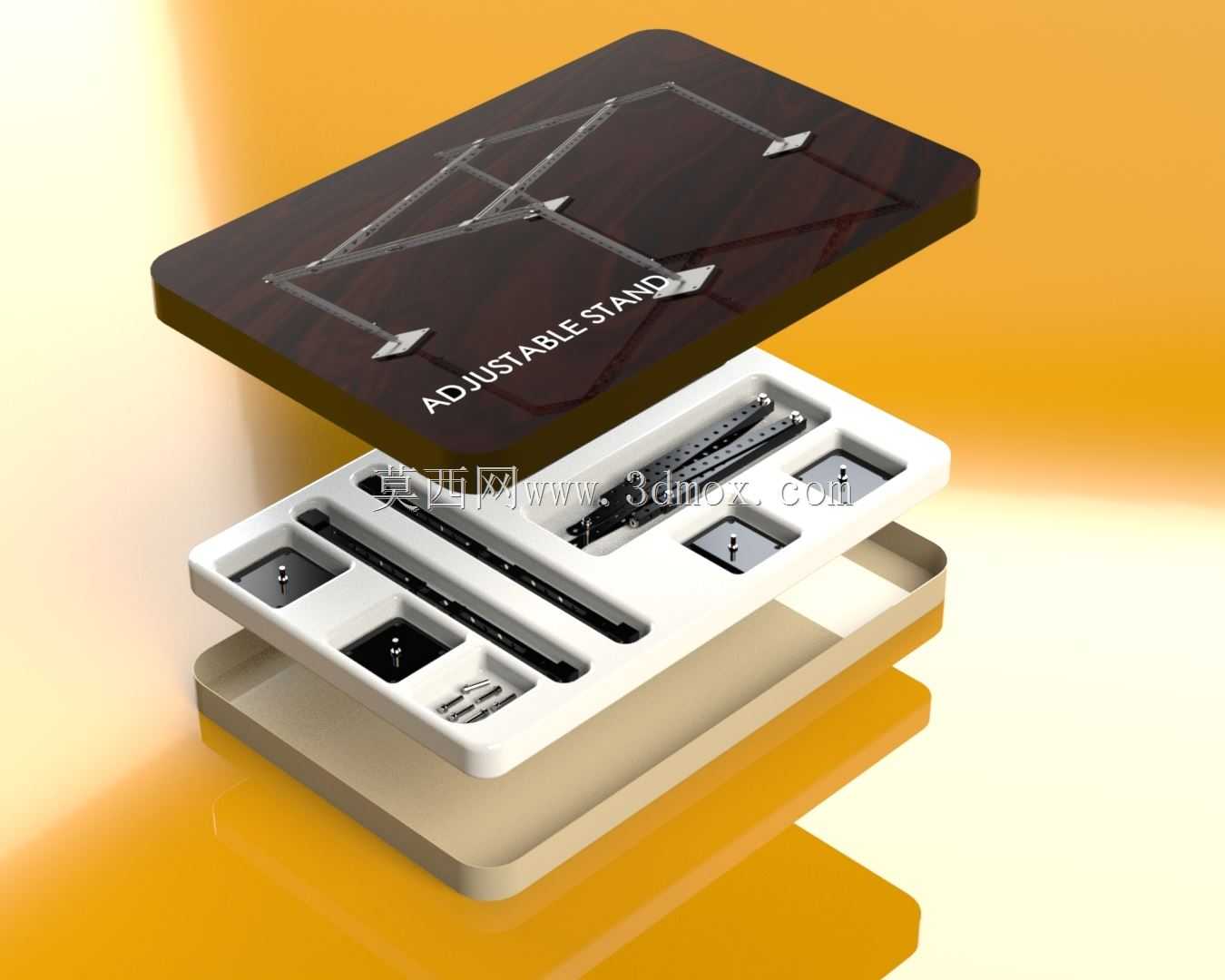

　　调节机构是整套设计的核心部分，多根连杆组成的可调支撑框架既可以沿承托臂长度方向调整安装座间距，适配不同外机底座的支脚跨距，也能通过连杆角度变化微调承托面的水平度，在墙面存在小幅倾斜时无需额外垫塞大量垫片即可将外机调至水平，保证压缩机内部润滑油池液面处于设计位置，避免因安装倾斜导致润滑不足、压缩机异常磨损。滑动配合部位预留了合理的间隙公差，既保证现场徒手或借助简易工具即可顺畅调整位置，锁紧后又能形成足够的摩擦力矩，防止长期振动下连接松动。连杆与基座、承托臂之间的铰接点均采用可拆卸紧固件连接，零部件可分体包装运输，进入狭小安装机位后再逐件组装，降低高空作业时搬运整架的难度。

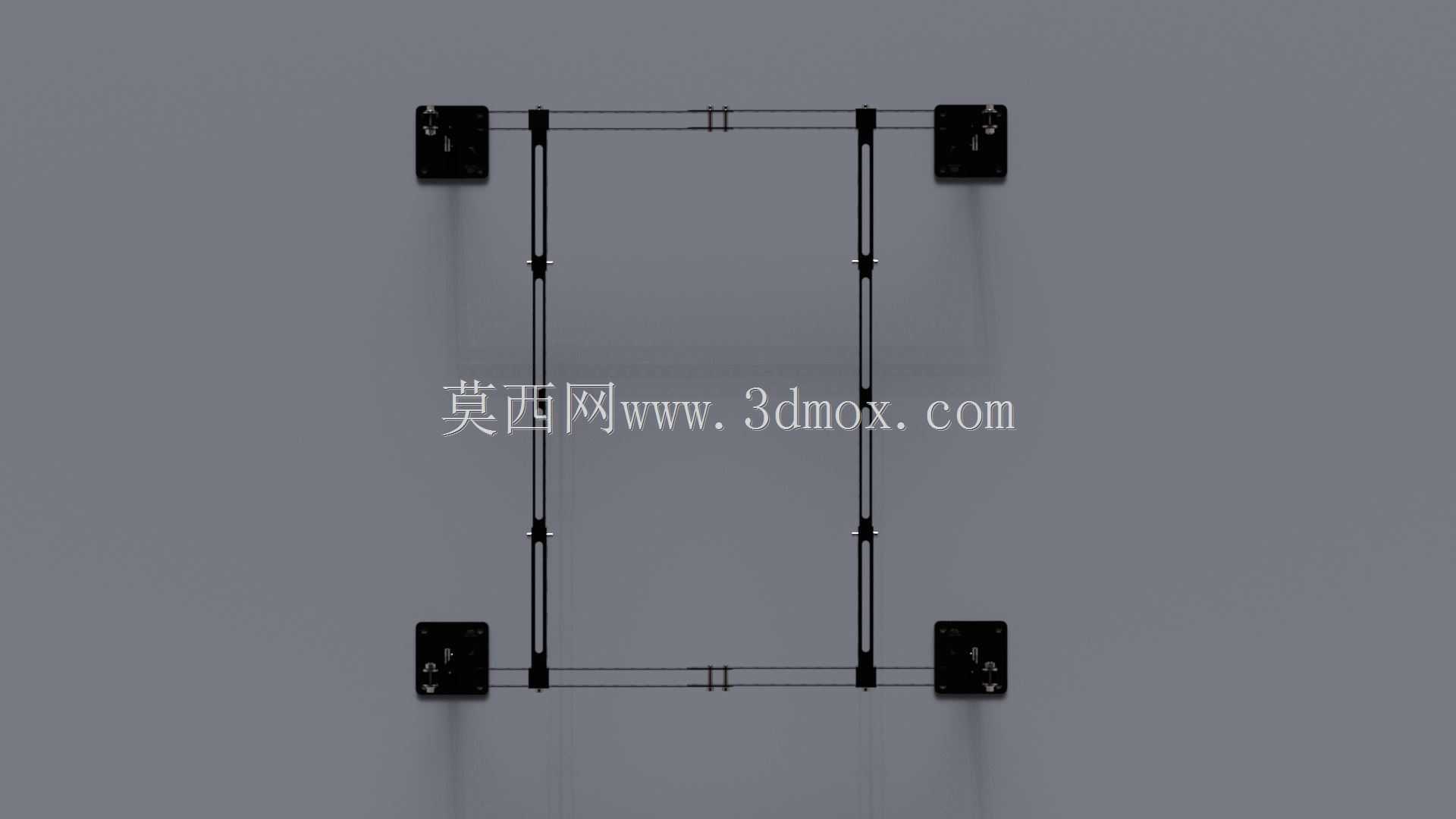

　　外形与安装边界方面，支架整体采用贴墙低轮廓布局，承托臂伸出长度控制在满足外机后侧散热间距的范围内，避免过度伸出增大倾覆力矩。墙体固定点位沿基座横向均匀分布，安装孔设计为长圆孔形式，允许现场在一定范围内避让墙内钢筋、电线管与给排水管线，不用强行在不可钻孔部位施工。外机安装面与墙面之间预留出通风间隙，保证冷凝器出风不会被墙面阻挡形成热风回流，维持换热效率。支架各外露棱边均做了倒角处理，减少高空安装作业时划伤施工人员、割破连接线保温层的风险。

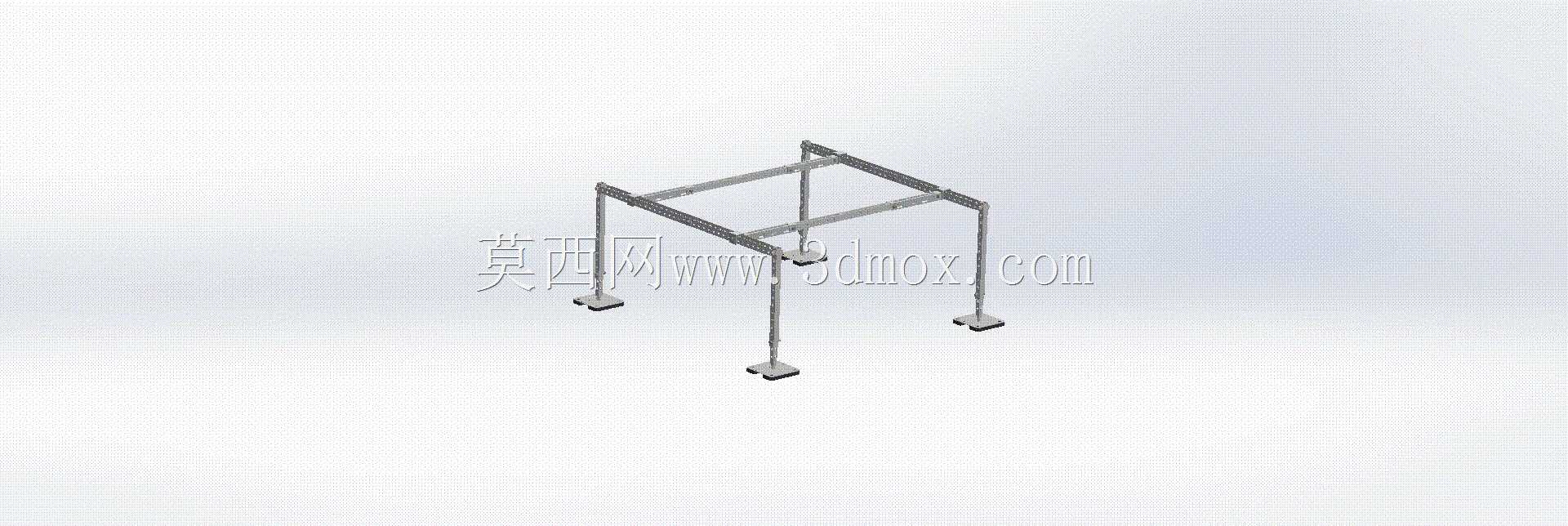

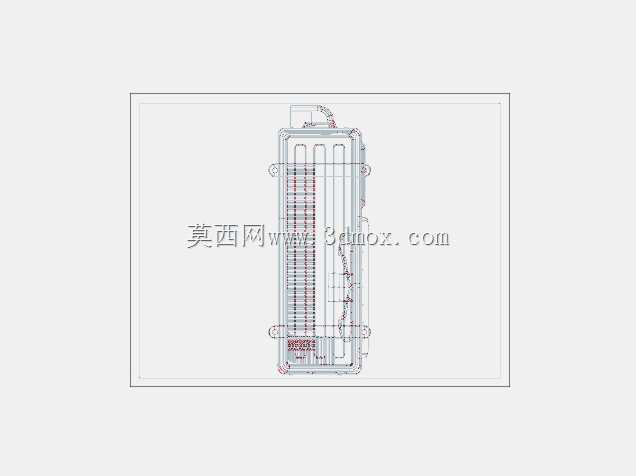

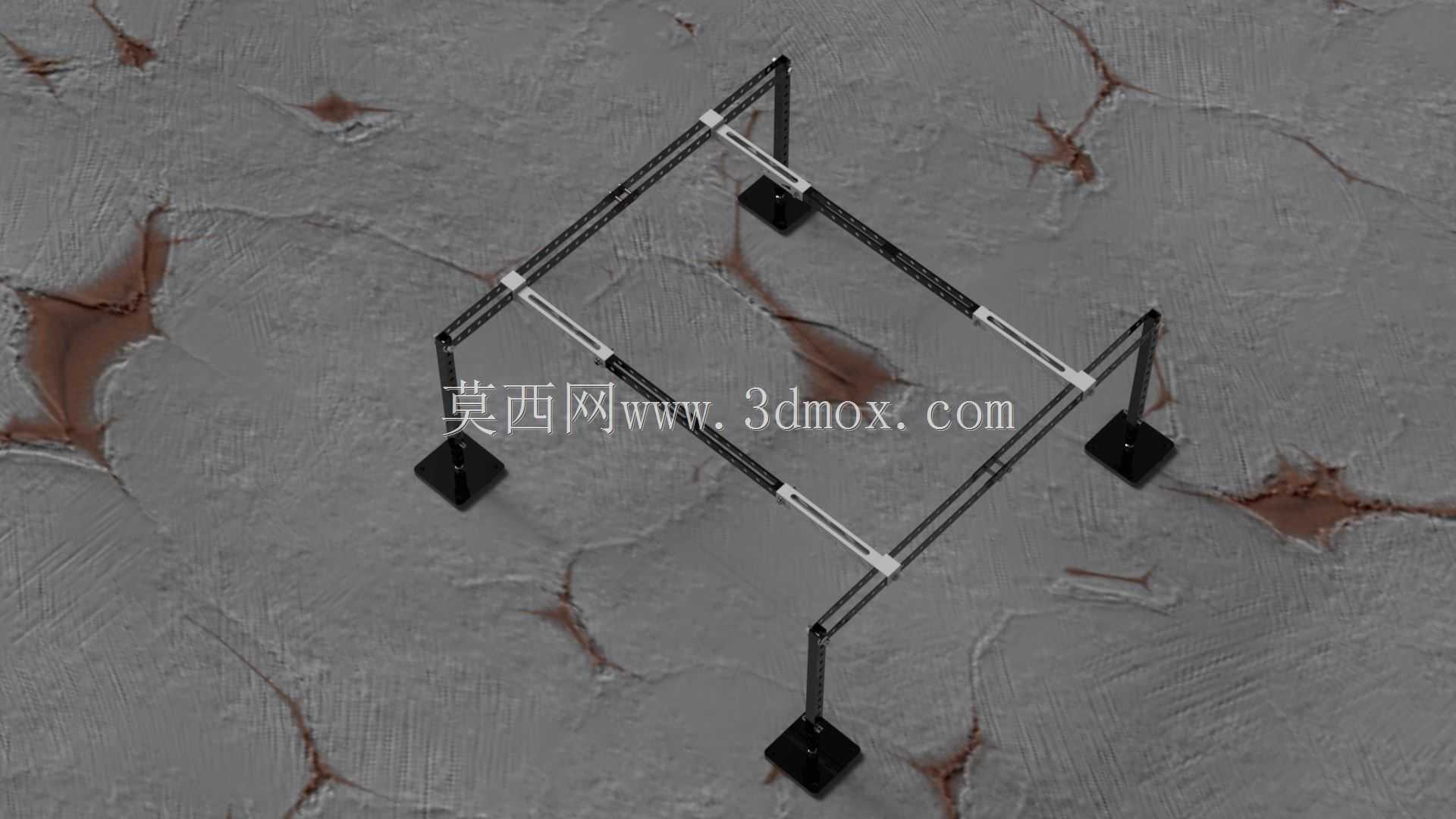

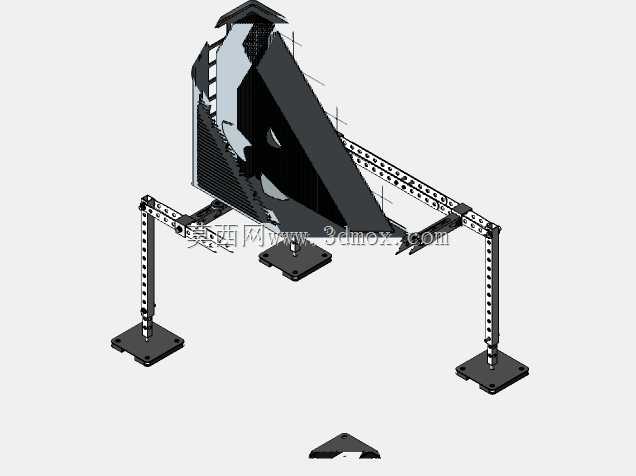

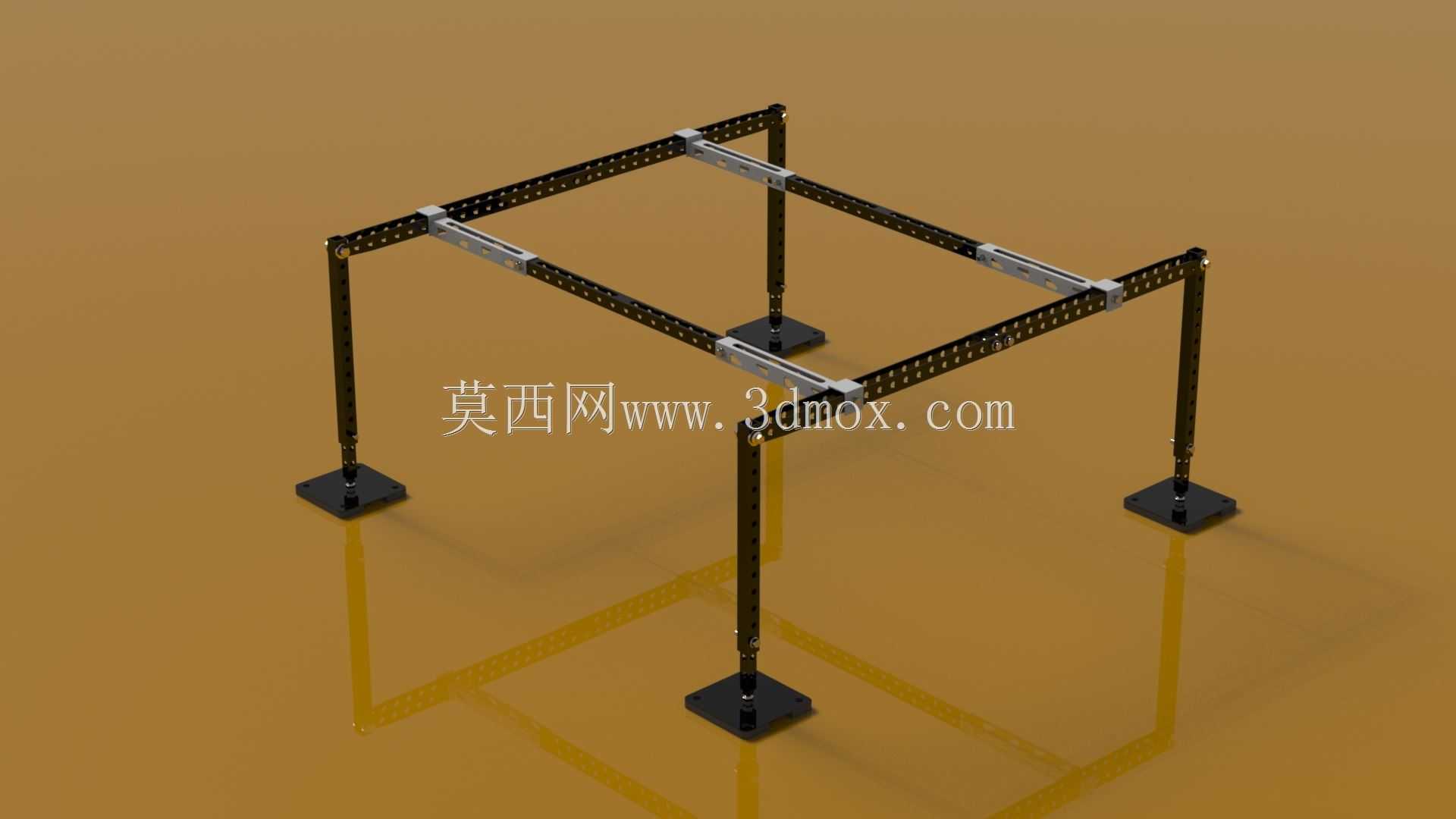

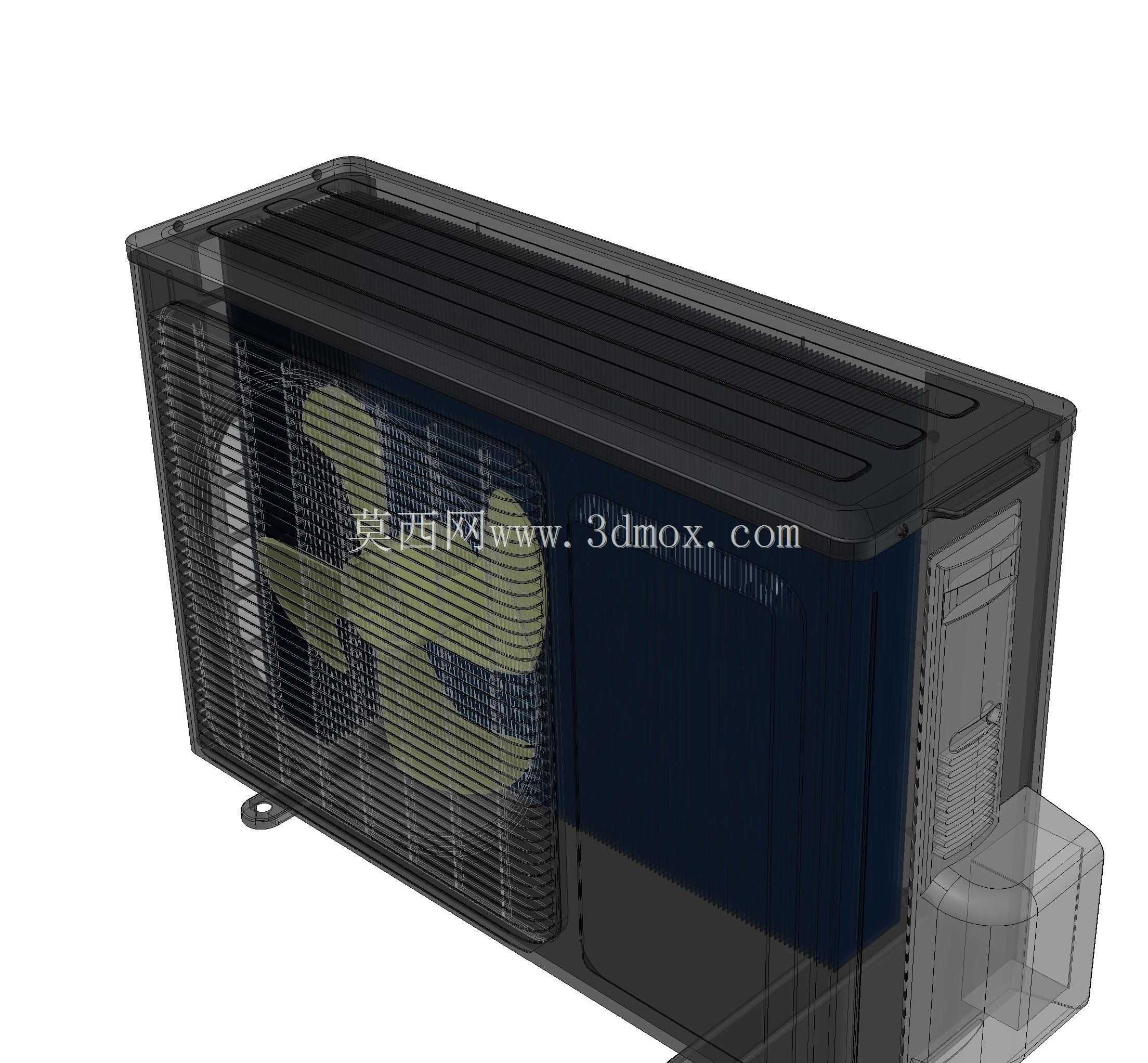

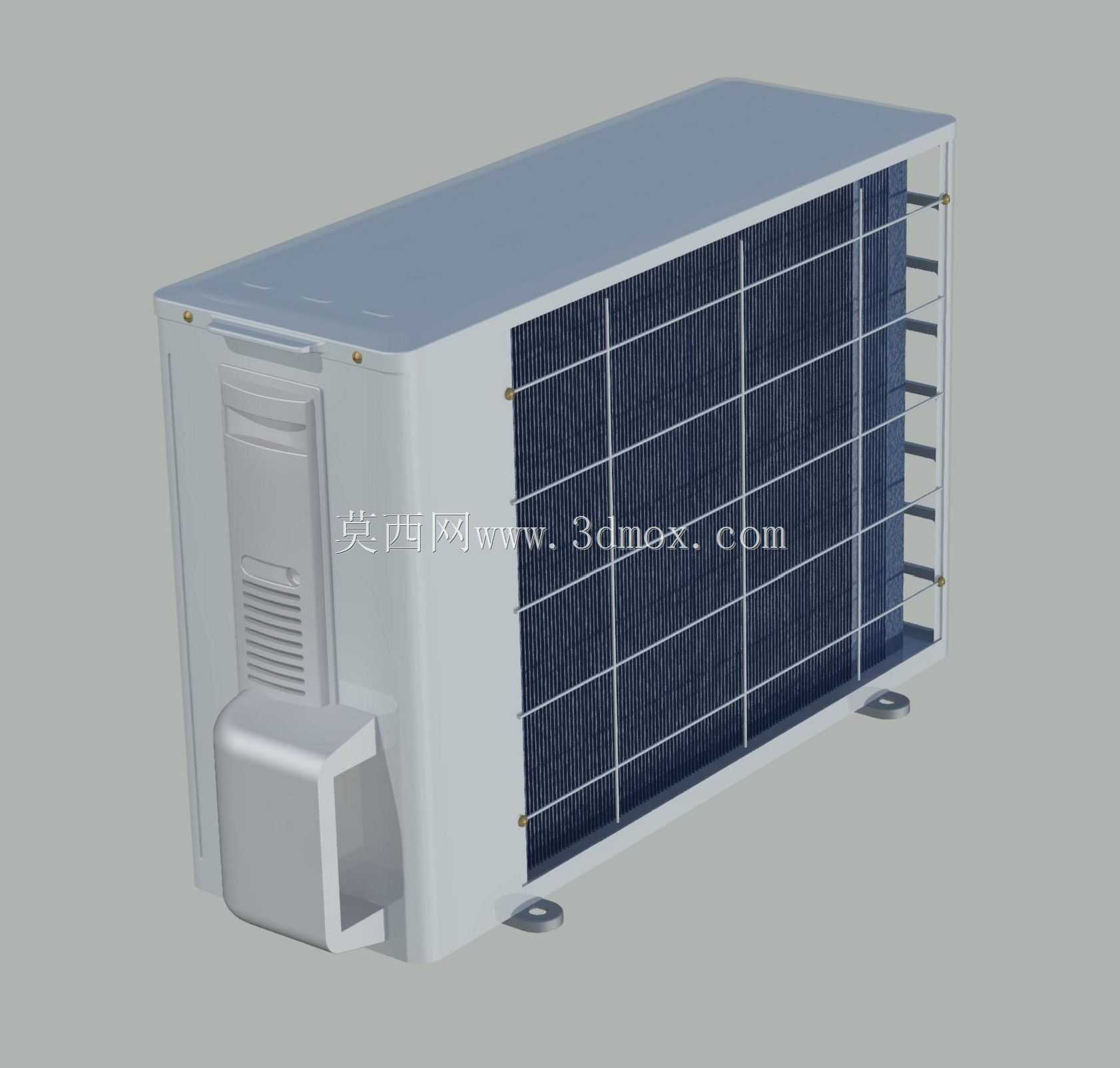

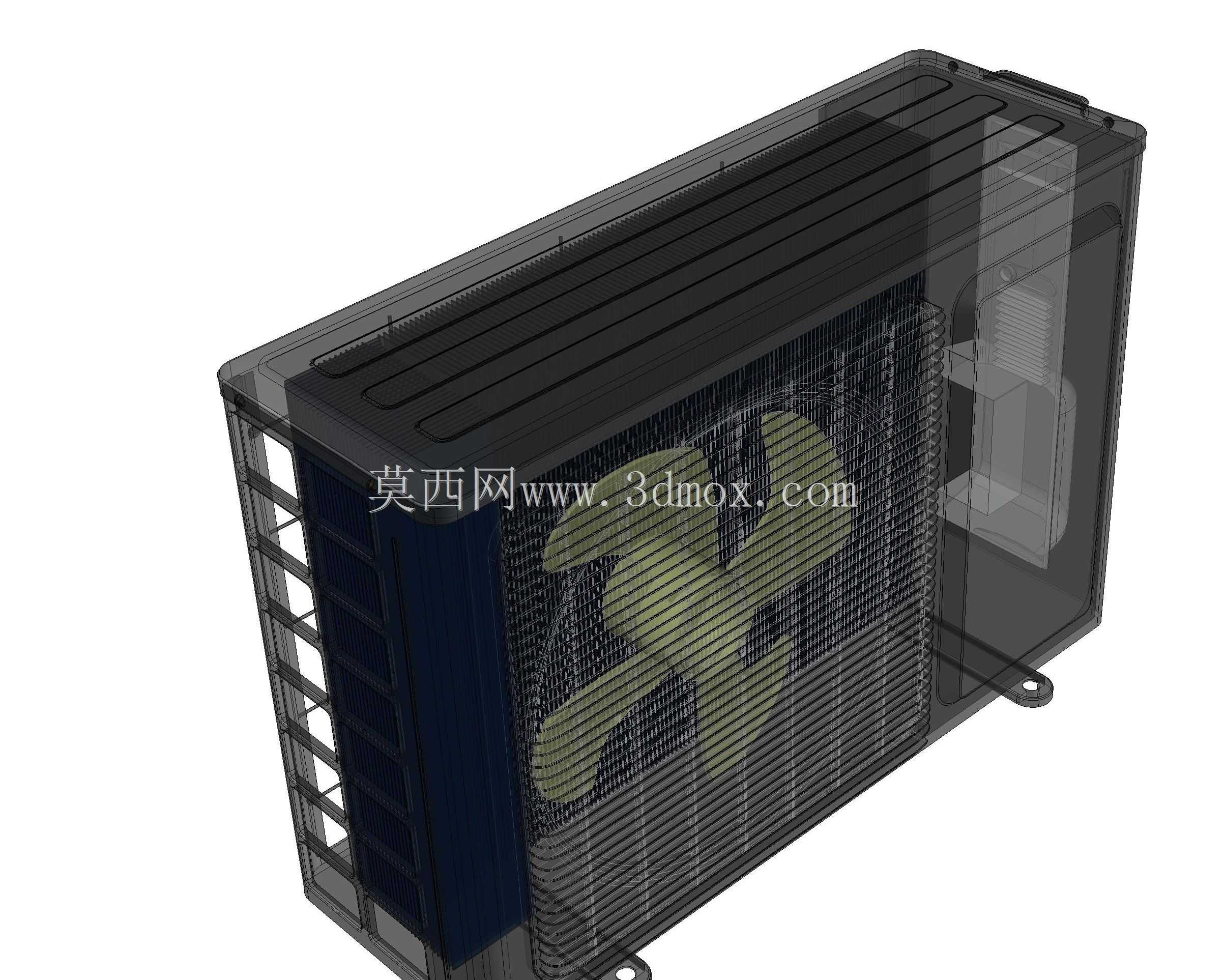

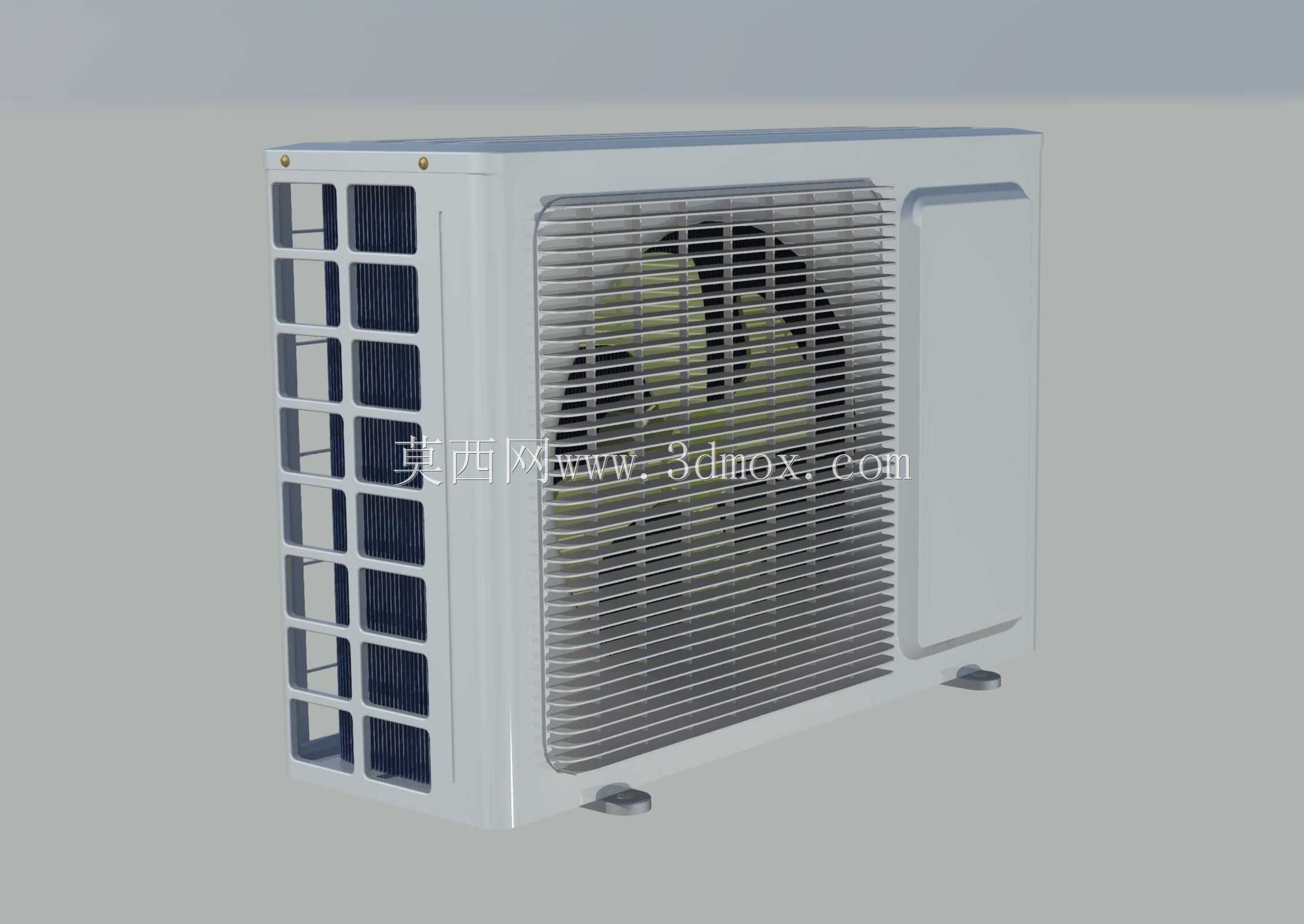

　　从结构建模角度拆解，整套模型完整还原了基座、承托臂、可调连杆、滑动安装座、铰接紧固件、锁紧组件等全部零件的配合关系，可调连杆的运动行程、铰接点转动范围、安装座滑动区间都按照实际装配逻辑搭建，设计人员可以直接在三维环境中模拟不同外机尺寸下的调节状态，校验极限调节位置是否存在杆件干涉、安装座是否脱出导轨、锁紧空间是否满足工具操作角度。对于需要做衍生设计的从业者，也可以在此结构基础上更换防腐材质、调整承托臂长度以适配更大吨位的暖通设备，或是增加减震垫安装位、防盗锁扣结构，拓展出适用于热泵机组、屋顶通风设备的同类可调安装支架，整套结构的受力传递路径清晰，调节方式贴合现场施工习惯，没有冗余的复杂机构，兼顾了承载可靠性与现场安装的便捷性。
