热交换器内构件抽拉工装框架结构

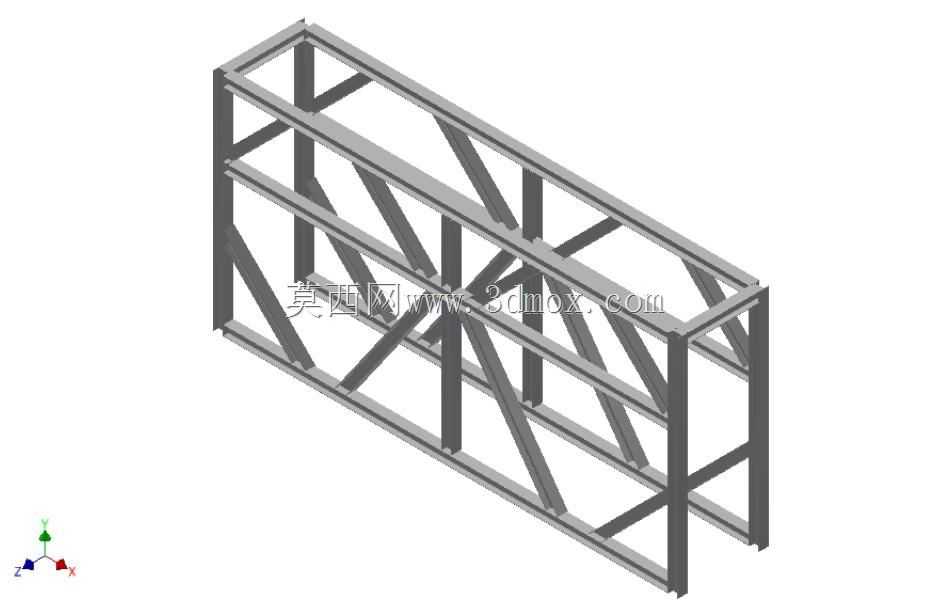

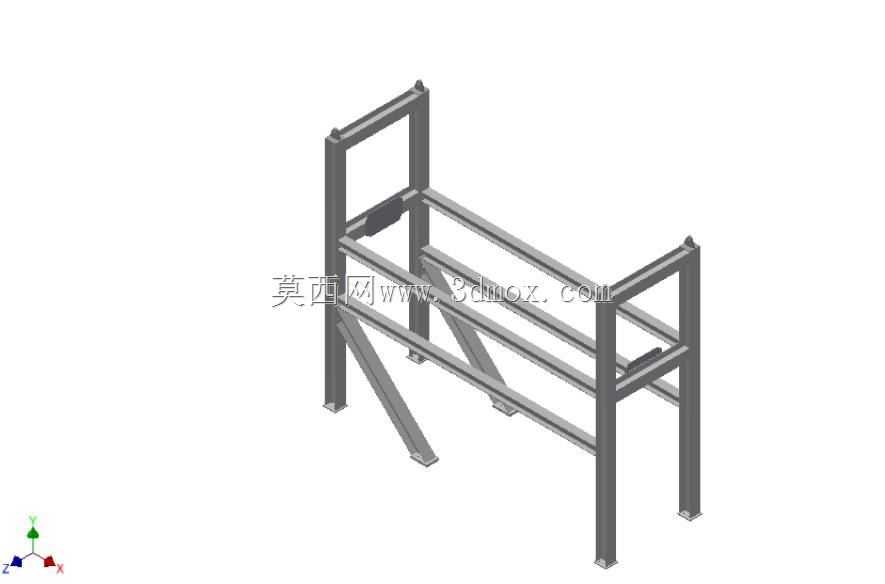

　　这套抽拉工装主要面向热交换器检修、管束拆装和内部构件回装场景。现场作业中，换热管束、内插件或支撑构件往往需要沿设备轴向平稳拉出，检修完成后再按原路径送回壳体；如果直接使用吊车斜拉，容易出现偏载、卡滞、构件刮擦和壳体密封面损伤。该结构以长条形钢制框架作为承载基准，通过多组弧形托座对圆柱形构件进行侧向定位和高度承托，使抽拉过程尽量保持直线运动。框架主体采用矩形钢管拼焊形成双层纵梁，纵向布置多根平行梁，承担构件自重和牵引过程中的弯矩。两端设置门式立柱，既作为框架端部加强结构，也可在安装时与地面支脚、预埋件或临时压板配合，限制工装整体倾覆和横向窜动。支脚位于立柱底部并向外延展，增加支撑跨距；中部立柱向下落地，用于减小长跨距梁的挠度，

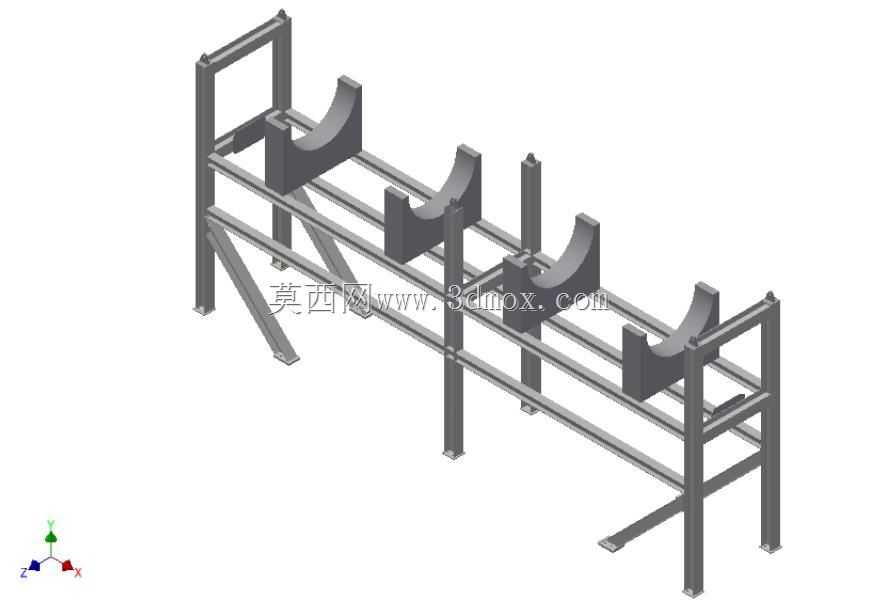

　　避免托座位置随载荷变化产生明显下沉。弧形托座是与工件直接接触的功能件，其开口弧度按照圆柱形管束或构件外径设定，托持面位于构件下半部，能够在不过度抱紧的情况下提供竖向支撑和侧向约束。多个托座沿纵向等距或按构件重心分布布置，使长件在抽出时形成多点支承。相比单点吊装，多点托持可以降低管束挠曲，尤其适用于细长换热组件、薄壁内件和带有附属管线的构件。设计时先确定被抽拉构件的外径、重量、重心位置和有效抽拉行程，再反推托座间距、框架长度及立柱落点。框架净宽需要大于构件最大外径，并保留索具、护垫和对中调整空间；托座顶面高度应与热交换器壳体中心线尽量一致，若现场设备基础高度存在偏差，可通过垫片、调整垫板或支脚螺栓进行高度修正。端部牵引区应预留拉板、

　　吊环或液压牵引装置连接位置，使拉力沿框架纵向传递，避免形成斜向分力。从安装边界看，该工装属于现场临时装配型钢结构，布置时需核对设备前方抽拉空间，长度方向不仅要覆盖框架本体，还要满足构件完全拉出后的停放长度。框架两侧应保留人员操作、检查和紧固位置，底部支脚落点需选择在承载能力足够的平台或硬化地面上。对于高位作业场景，可将框架与检修平台、支撑架或设备基础进行刚性连接；对于低位场地，则可通过地脚锚栓、压重块或焊接限位板抵抗牵引反力。结构受力上，纵梁主要承受弯曲，横梁负责把托座载荷分配到两侧主梁，立柱和斜撑承担端部稳定及侧向扭转。斜撑布置在框架端部和中部支撑附近，可提高整体抗扭刚度，减少托座在牵引启动瞬间的摆动。

　　建模过程中需要重点控制托座圆弧中心的同轴度，各托座中心应位于同一条直线上，并与热交换器中心线对齐；若圆弧中心高低不一，长构件抽出时会产生附加阻力，严重时会造成局部卡阻。托座与钢梁连接位置建议设置加强筋，以承受工件放置时的冲击载荷和牵引时的摩擦力。实际使用时，构件落在托座前应在圆弧接触面增加铜皮、橡胶板或尼龙垫，防止金属表面划伤。抽拉前需确认壳体内部连接已全部拆除，牵引点应作用在构件专用拖拉座上，而不是薄弱管口或法兰附件。拉动过程中应保持低速连续，通过框架两侧观察构件与托座、壳体之间的间隙，发现偏移立即停止调整。回装时同样利用该框架作为导向支承，使构件沿既定轴线进入壳体，减少人工对中难度。该结构并不追求复杂机构，而是通过稳定的框架基准、合理的支撑跨距和可替换的弧形托座，解决热交换器内构件拆装时直线导向、承重和安全防护问题。后续若面对不同直径管束，可在保持主框架不变的前提下更换托座或增加调整垫块，使同一套工装适应多规格检修任务。
