斜置式激光防护设备外罩结构设计

　　这套外罩结构面向桌面级激光加工工位的整机封装需求，常见于小型打标、雕刻、裁切类实验与小批量生产场景，核心作用是把激光发生端、加工台面、控制走线全部约束在封闭腔体内，既阻挡漫反射激光外泄，也阻挡加工过程中产生的烟尘、碎屑向外扩散，同时给操作人员提供清晰的观察视野。

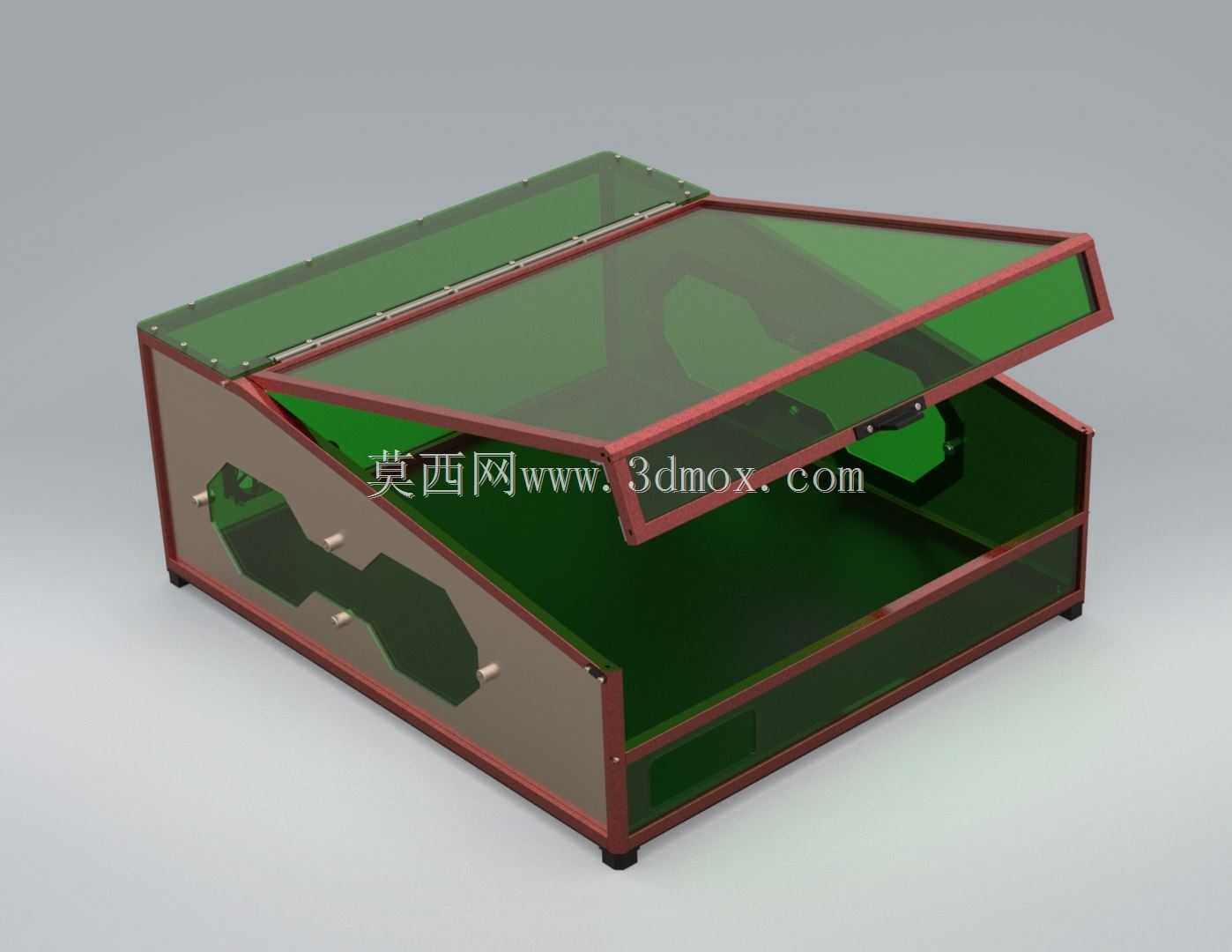

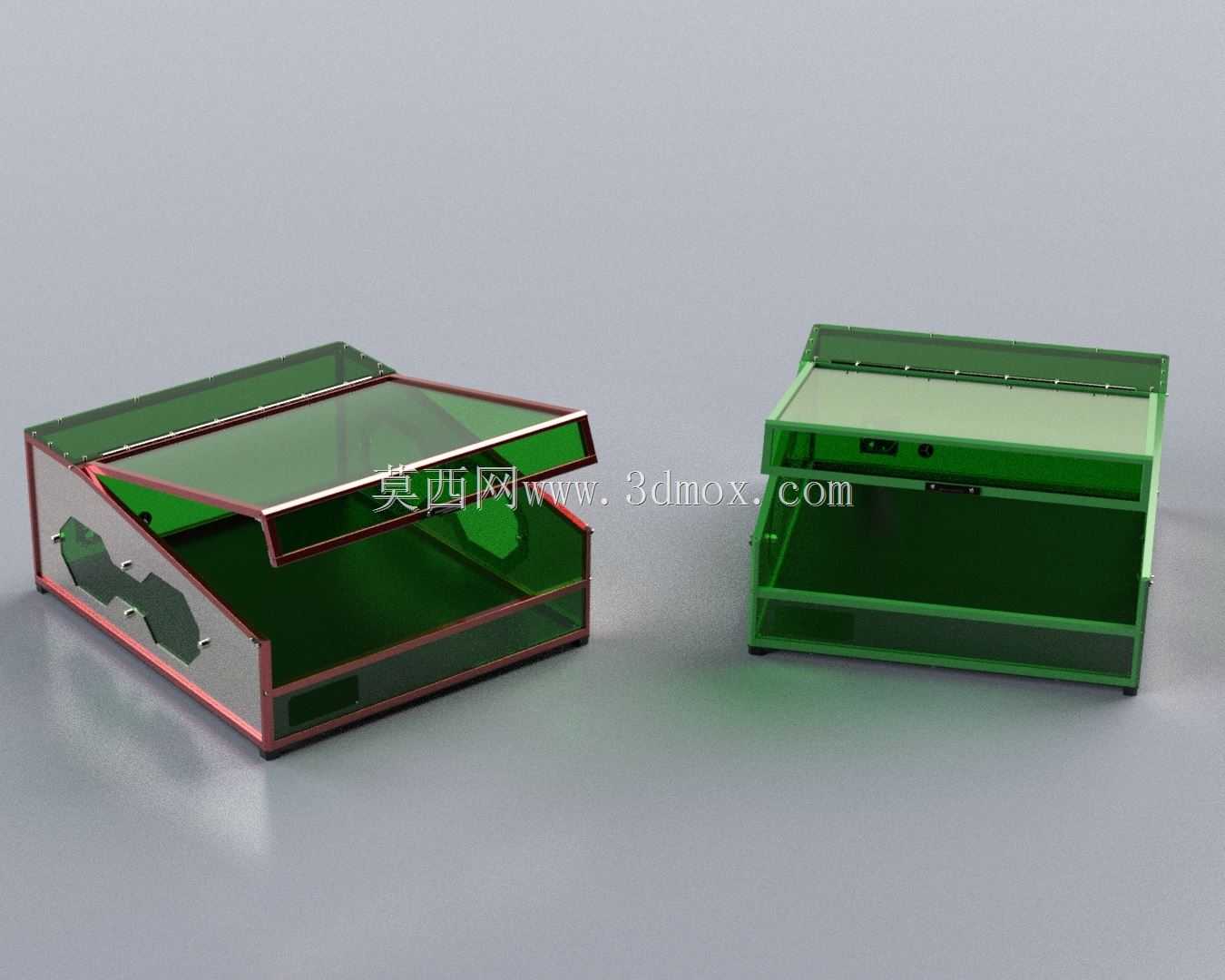

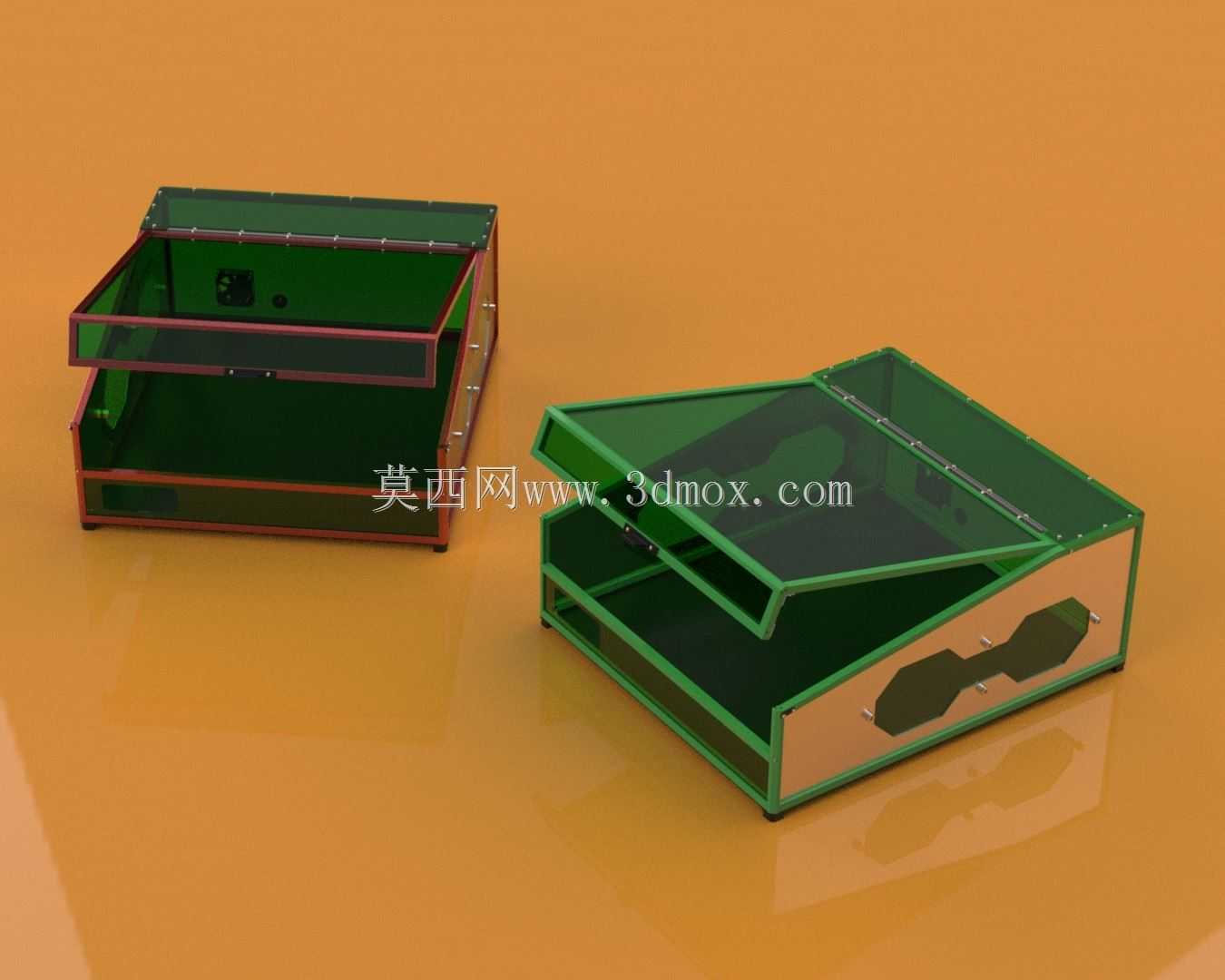

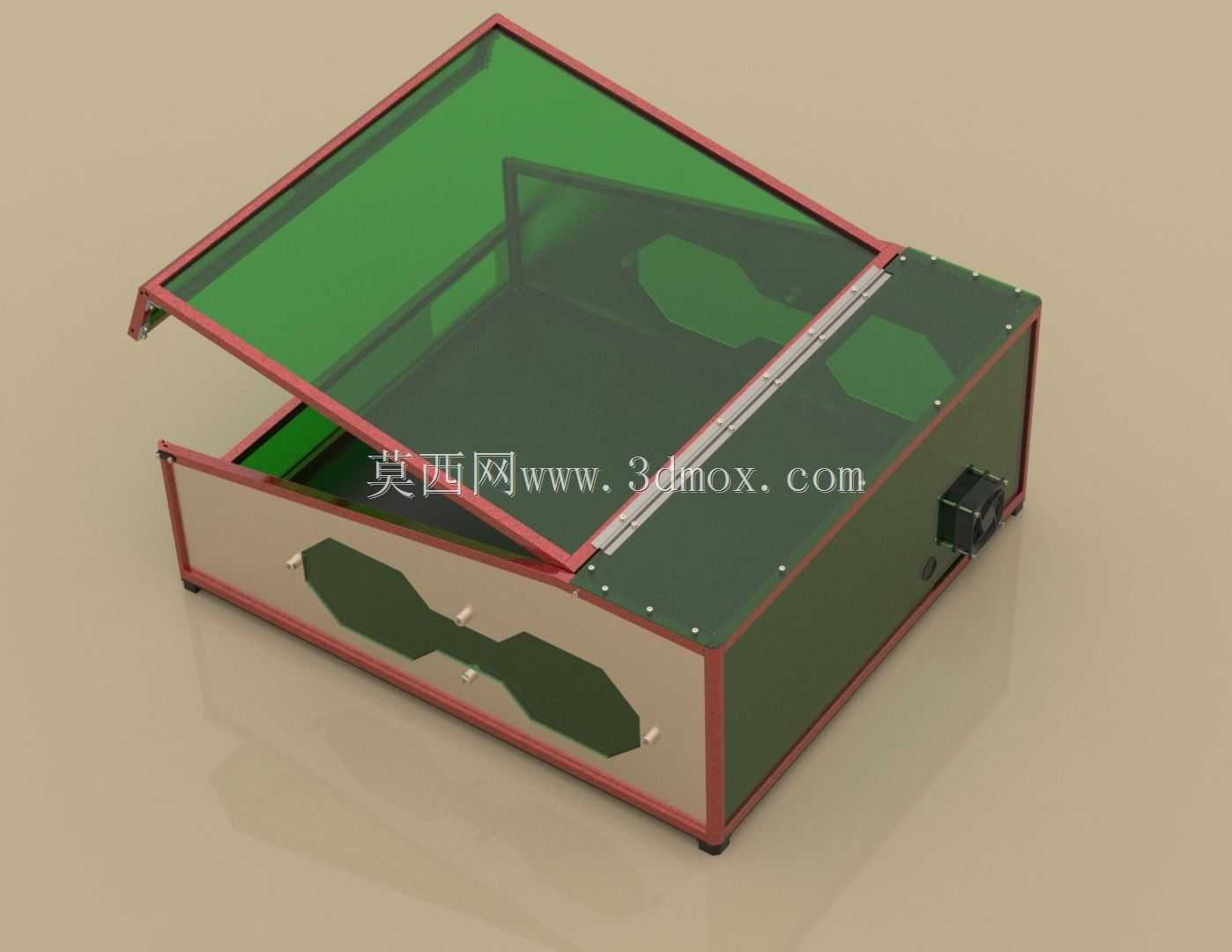

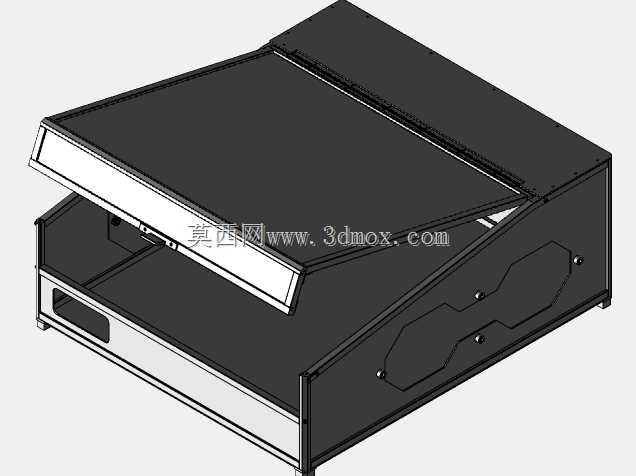

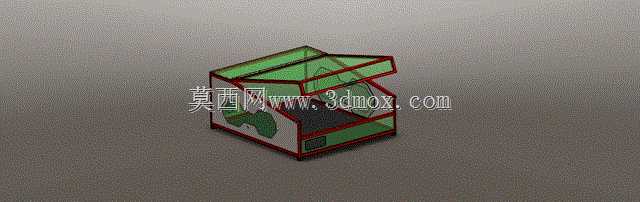

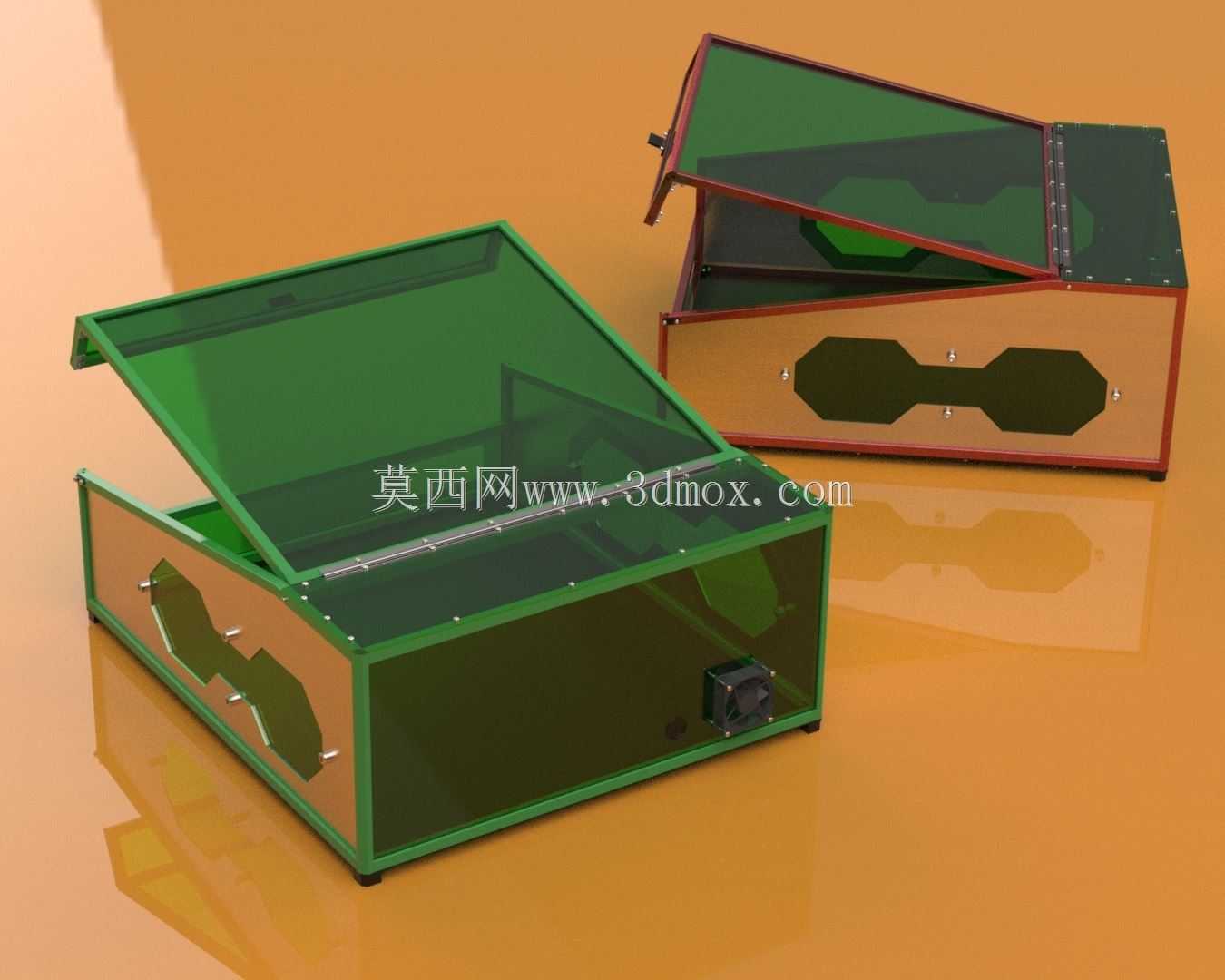

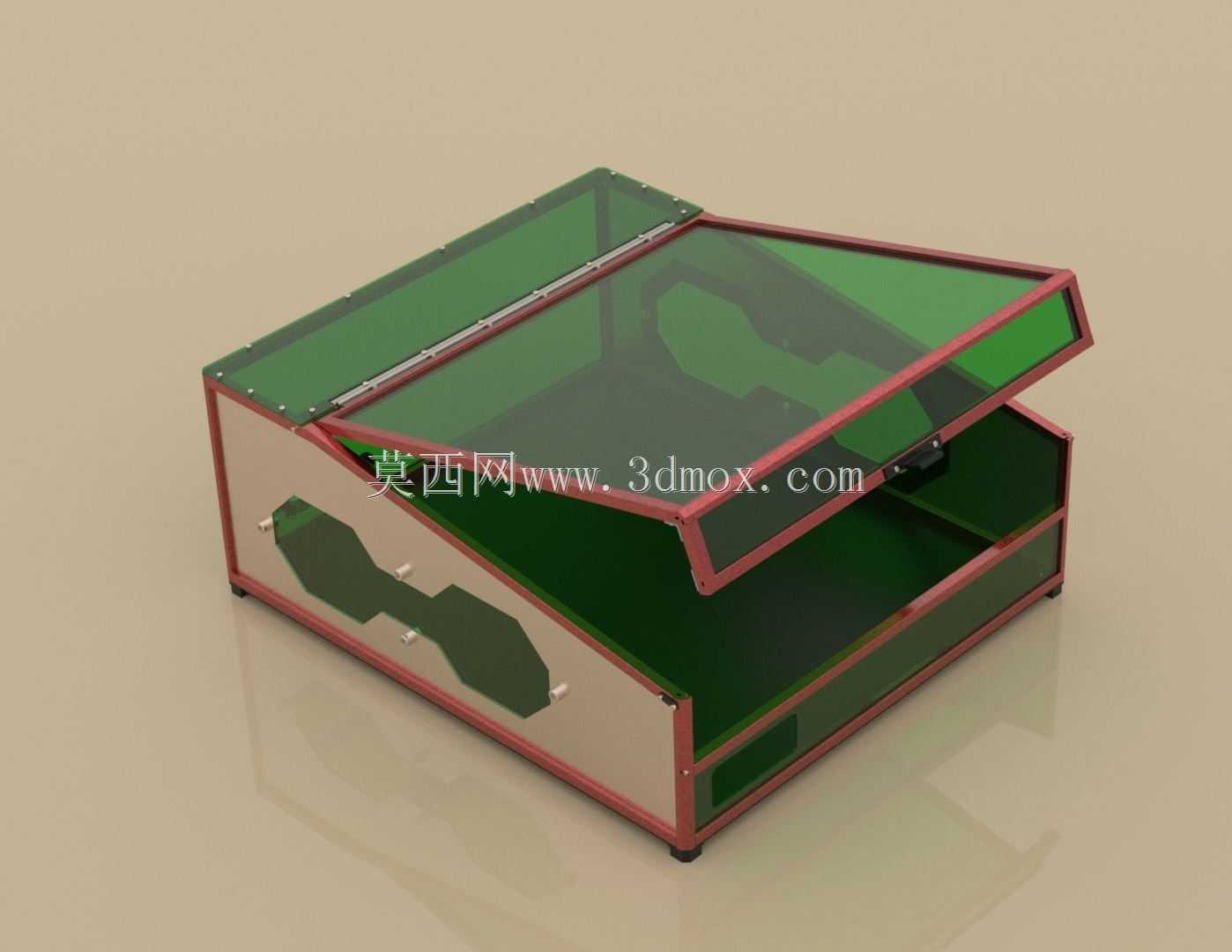

　　从现场布局来看，这类斜顶罩体大多直接架设在原有加工工作台上方，不需要额外做地基固定，底部框架预留的安装孔位可以和台面上的铝型材工位、激光模组支架直接锁附。整体轮廓采用低重心的楔形布局，前侧操作面高度压低，后侧抬升形成斜向观察面，操作人员站在工位前侧时，视线可以顺着斜板直接覆盖整个加工区域，不需要俯身或者踮脚调整视角，长时间值守作业的疲劳度明显低于方正平顶的封闭柜。

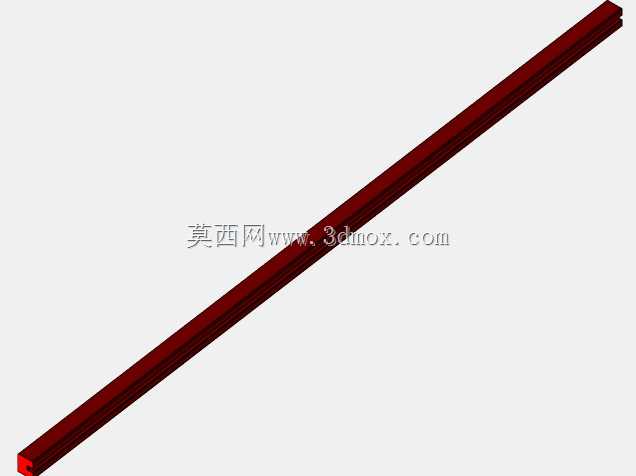

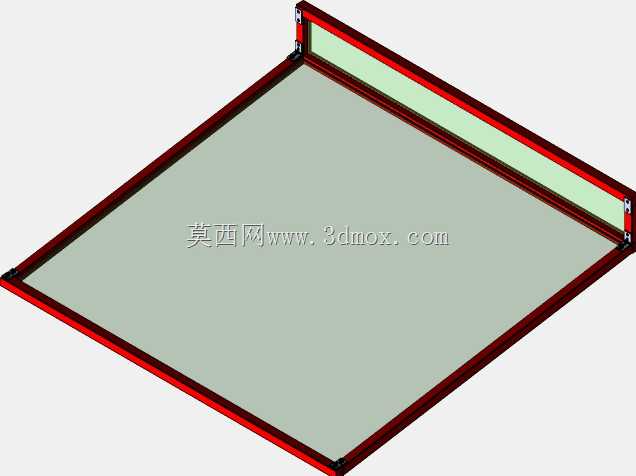

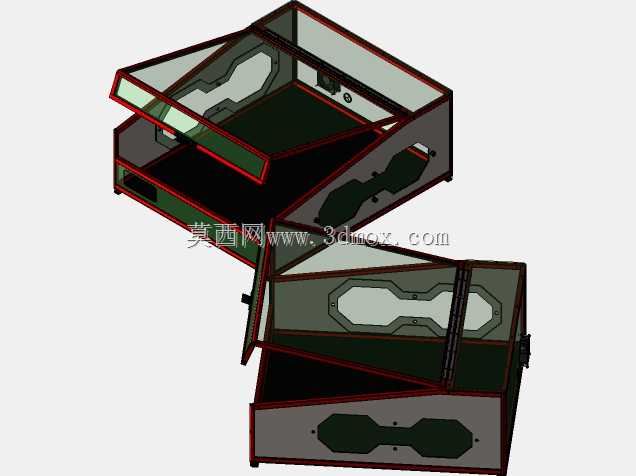

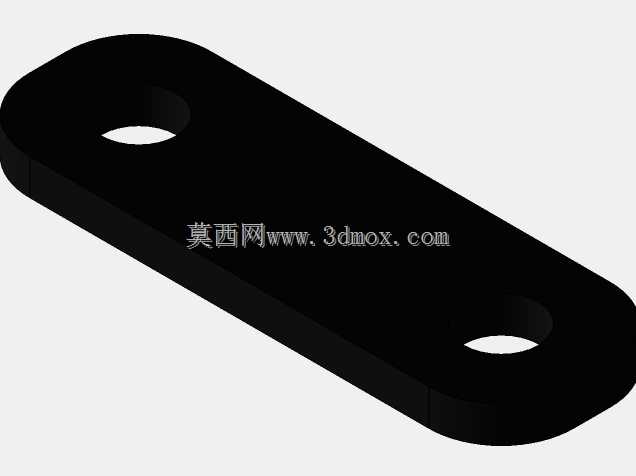

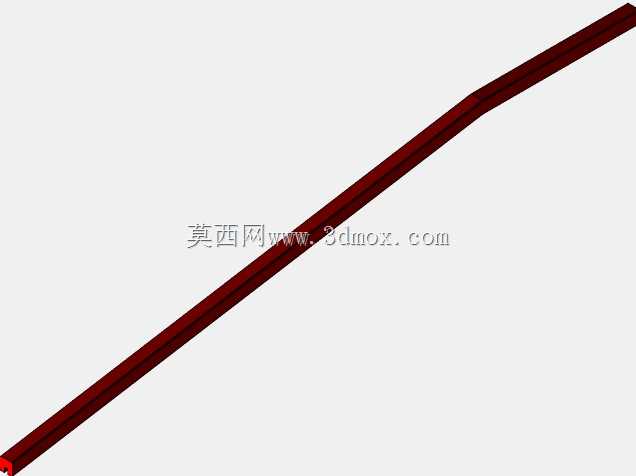

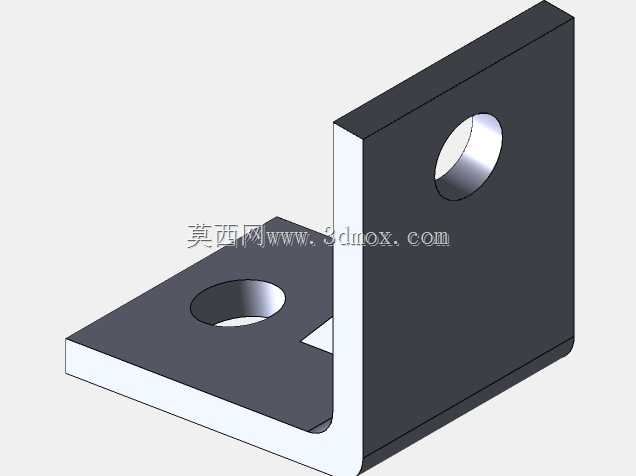

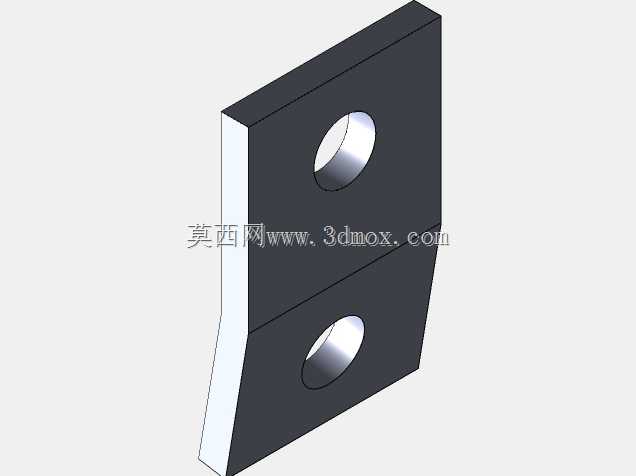

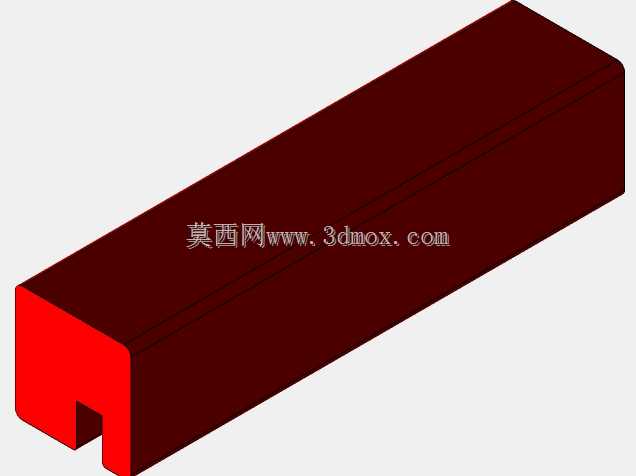

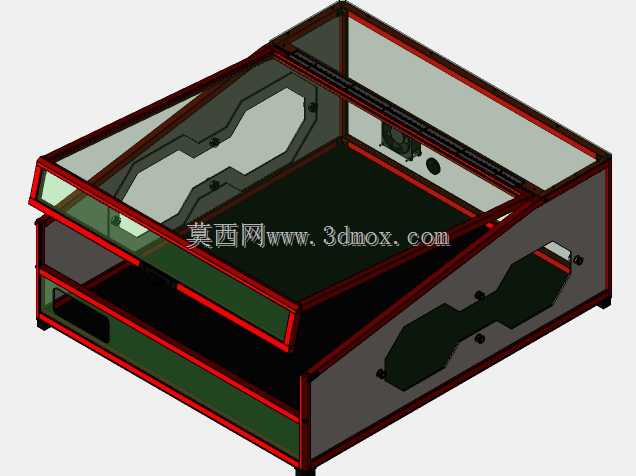

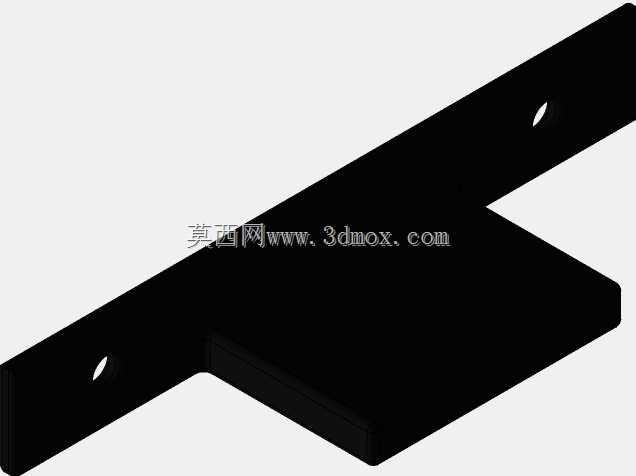

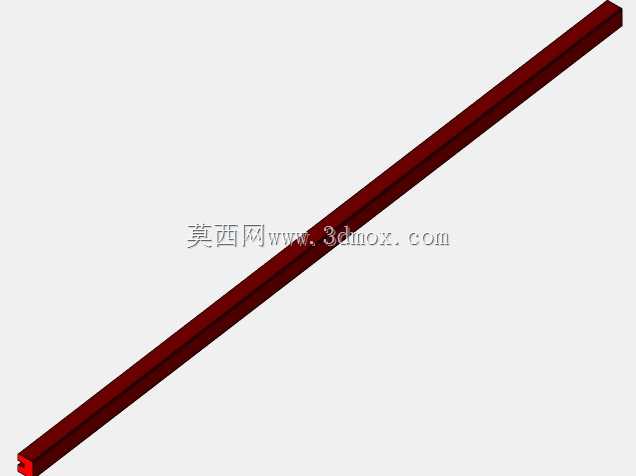

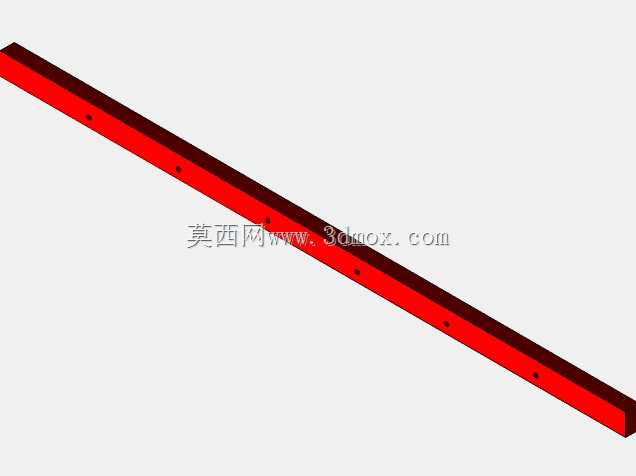

　　结构拆分上，整套壳体分为金属承力框架和透明防护面板两部分。框架采用弯折钣金件拼接成型，边角位置做了圆角过渡，没有突出的尖锐棱边，相邻框架段通过角码和紧固件连接，拆装时不需要焊接作业，后期如果要扩容内部模组、更换大尺寸加工台面，只需要松开对应侧的连接件就能拆开侧板，维护可达性很好。框架的下沿预留了整圈安装边，既可以通过压条把罩体固定在工作台面，也能在安装边处粘贴密封泡棉，填补罩体和台面之间的缝隙，避免激光从底部缝隙漏出，同时也能引导烟尘向预设的排风接口流动。

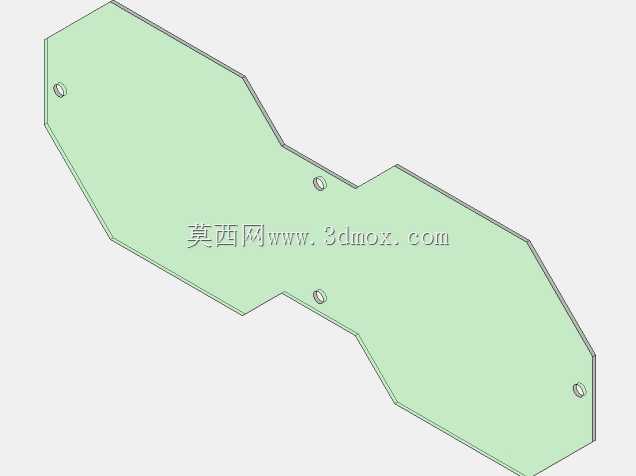

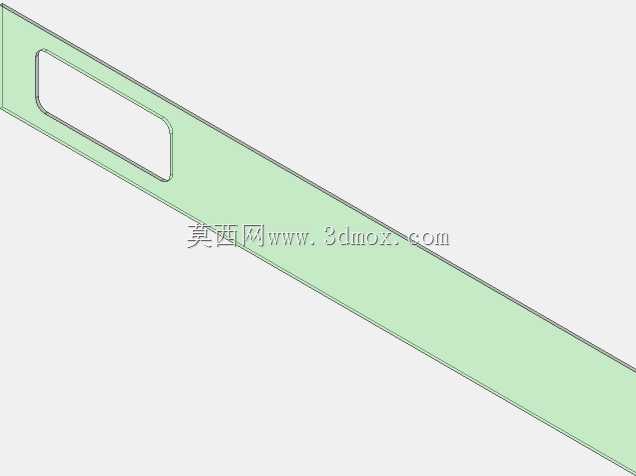

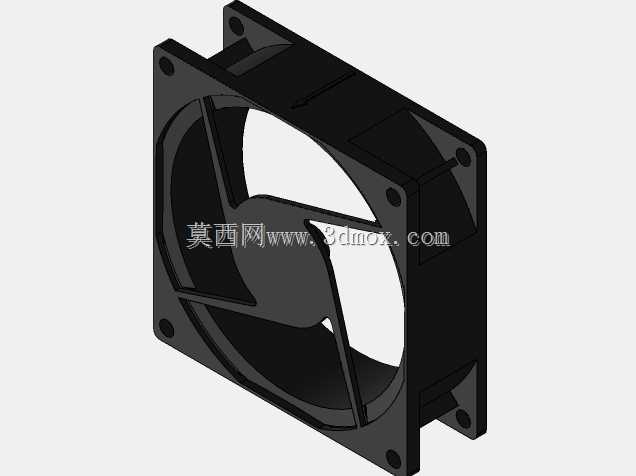

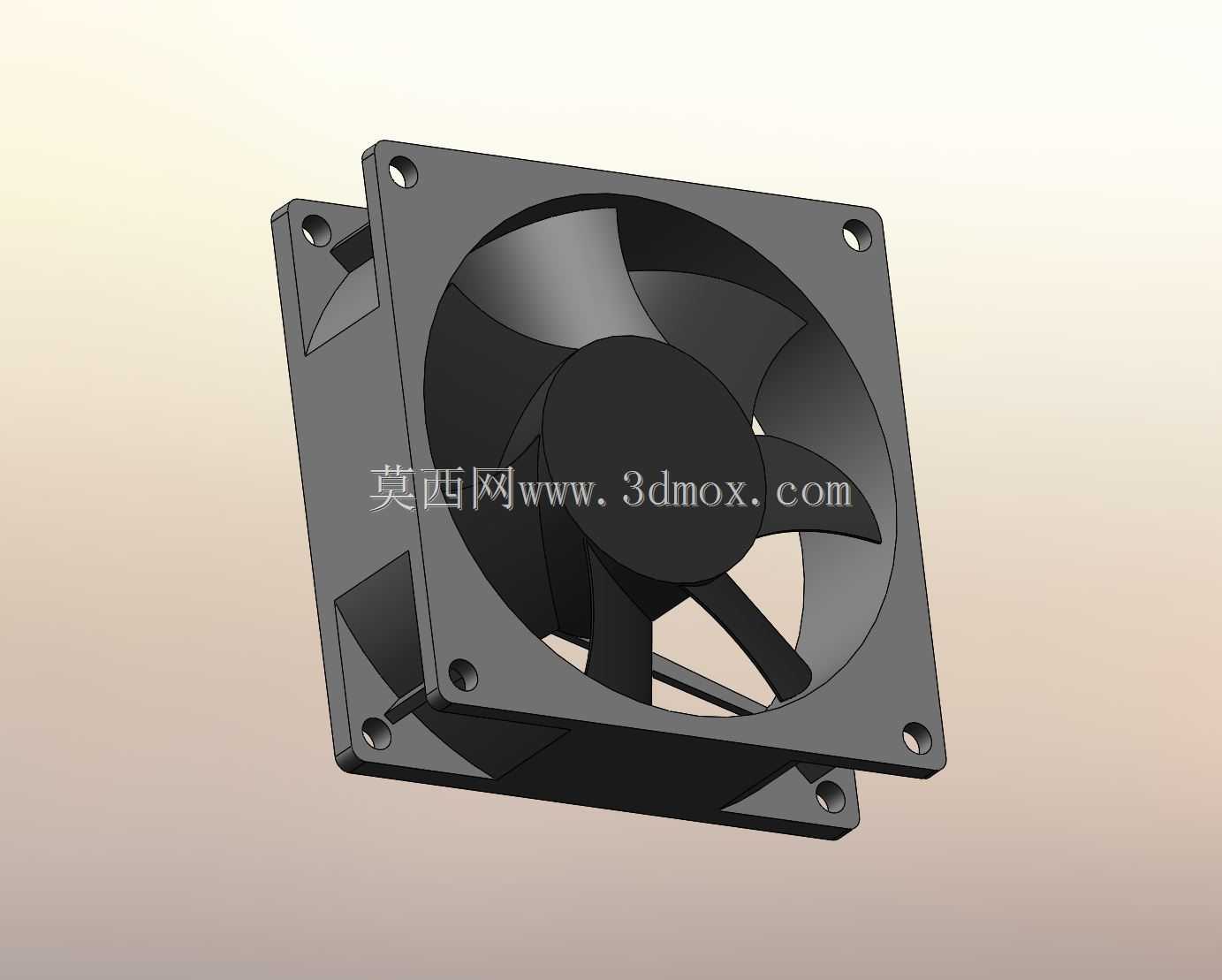

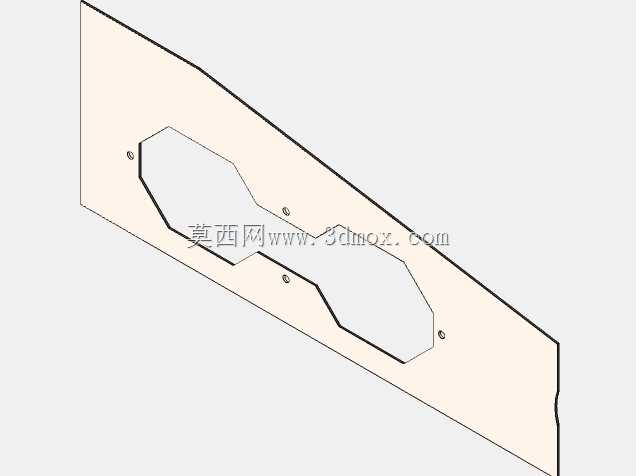

　　透明面板选用深色半透明的防护材质，嵌在框架的预留槽位内，面板和框架之间用压条压紧，不需要在透明板上打大量通孔，避免板材钻孔位置出现应力开裂。斜向布置的顶板同时承担观察窗和上防护的功能，面板朝向操作人员的一侧做了低反光处理，室内照明光线照在罩体上不会形成强烈反光晃眼，加工时内部激光的高亮光斑也会被面板大幅衰减，既可以看清内部工件的对位情况，也不会对人眼造成刺激。罩体侧部预留了异形穿线与排风开口，开口轮廓匹配常用的排风软管、控制线缆接头尺寸，外接排烟管、电源线、信号线时可以直接从侧孔穿出，不需要在现场额外切割面板，开口边缘做了包边处理，不会割伤线缆外层护套。

　　安装边界方面，这套罩体的底面完全开放，扣装在台面上之后，内部净空高度兼顾了小型激光头的升降行程，常规厚度的工件、小型工装夹具都可以放进腔体内，不会和顶板发生干涉。前侧下方预留了操作开口，正常加工时开口处于低位，激光光路的直射路径完全被前面板遮挡，操作人员如果需要微调工件位置，可以从开口处伸入工具，不需要把整个罩体掀开。框架后侧的立面预留了控制元件安装位，开关、调节旋钮、状态指示灯都可以直接固定在钣金立面上，走线沿着框架内侧的线槽布置，不会散落在加工区域内被激光灼损。

　　设计过程中优先平衡了防护等级和操作便利性：如果做成全封闭柜体，虽然防护性更强，但上下料、对位工件都要频繁开关柜门，小批量多品种加工时效率很低；这套半开放斜罩结构把激光的直射、漫反射路径全部挡住，同时保留了顺畅的操作和观察通道，框架的模块化拼接方式也方便根据不同台面尺寸调整长宽，适配多种桌面激光设备的改造需求。
