轧制薄板纵向焊缝圆筒构件

　　在钣金车间处理通风管路、低压储料筒、防护套筒以及传感器安装套管这类零件时，最常遇到的并不是复杂曲面，而是薄板卷圆后留下的一条纵向拼缝。很多图纸只给出筒径、板厚和高度，真正落到加工时，焊工和工艺人员却要反复确认焊缝落在什么位置、展开料如何留余量、卷制后错边量怎样控制。这个圆筒构件正是围绕这一实际工序建立的，模型没有加入多余装饰，而是把12毫米厚轧制金属板卷成环形筒体后的形态、接缝走向和焊接计算关系表达清楚，便于在结构设计阶段直接核对成形边界。

　　从使用场景看，这类薄壁圆筒并不只承担单纯的包覆作用。在仪器仪表和小型传感装置附近，它可以作为隔离罩，限制飞溅、粉尘或外部触碰；在输送与通风系统中，它又能作为短节筒体，与法兰、端环或支架焊接后形成通道；在设备机架内部，它还可充当衬套、限位筒或焊接工装的基础环。由于板料由平板轧制后再卷圆，构件的几何重点不在端面法兰，而在纵向接缝：焊缝沿筒体母线方向延伸，卷板前是一条直线边，卷制后则成为空间中的圆柱面拼接线。设计时若只按理想圆柱估算，容易忽略坡口、焊接收缩和校圆带来的尺寸变化。

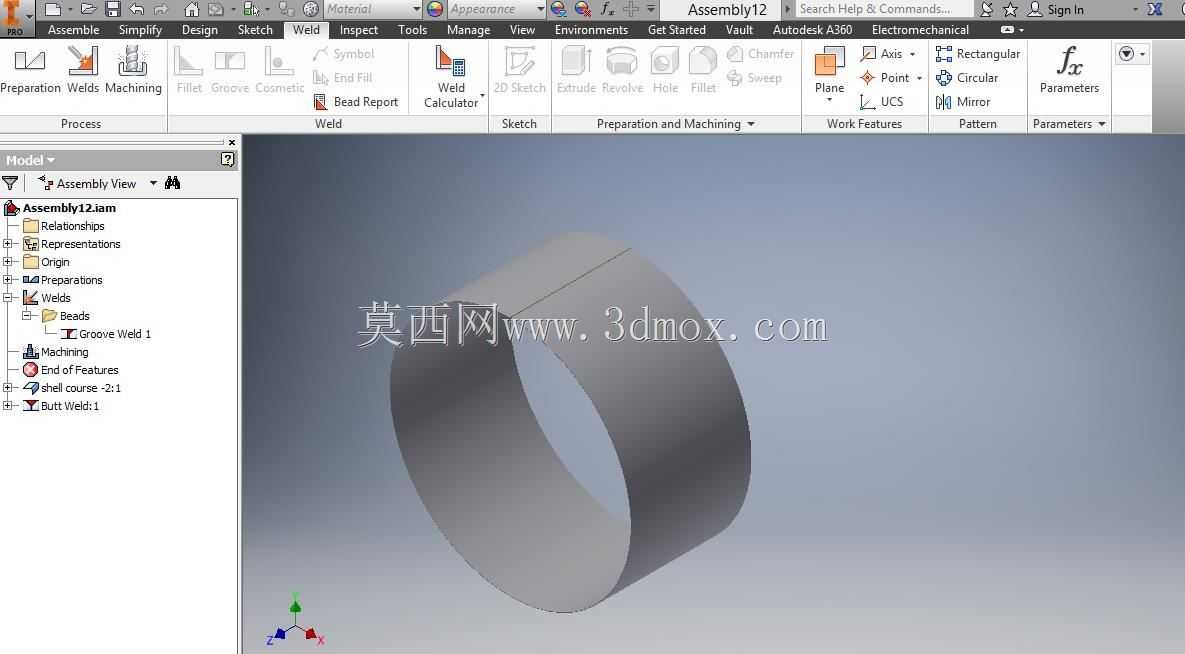

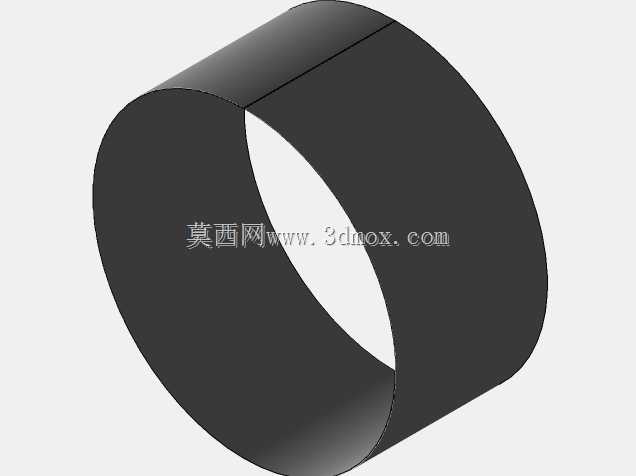

　　建模思路上，先按筒体中径或内径确定卷圆基准，再依据板厚建立内外圆柱面，使环形截面具有真实壁厚。平板展开时，周长不能简单拿外径直接套公式，需要结合中性层位置判断弯曲后的料长；厚板卷圆时，内层受压、外层受拉，中性层并不严格位于板厚中心，工艺余量会影响最终合缝间隙。模型中将纵向接缝保留为可识别的结构边，使设计者能够沿这条边测量焊缝长度，并进一步推算填充金属体积和焊后质量。对于需要出工艺卡的场景，这种表达比单纯渲染一个光滑圆环更有价值，因为焊接长度、热输入范围和探伤区段都要以这条纵缝为依据。

　　外形边界方面，圆筒的轴向高度、外径和内径构成主要安装包络。装配时首先要确认筒体外部是否需要穿过机架开孔，若外圆与孔位形成配合，就不能只按名义直径标注，还需考虑卷板后的圆度公差；若筒体内部要容纳传感元件、线缆或其他杆件，则内圆的最小通过尺寸更关键，焊缝余高若向内凸起，可能压缩有效通行空间。端部如果后续与平板、法兰或锥段连接，端面平整度和轴向垂直度会直接影响对接间隙。纵向焊缝的位置也应结合安装方向安排，避免把缝放在受力集中区、密封面或频繁摩擦的位置。

　　在受力特性上，卷制圆筒承受径向均布载荷时具有较好的截面稳定性，但薄板构件对局部压扁、椭圆化和焊缝错边比较敏感。运输、吊装或夹紧过程中，若在没有支撑的情况下单点施压，筒壁容易出现局部凹陷；纵缝附近如果焊脚过大或热输入不均，还可能产生角变形，使筒体在接缝处形成折线。建模和出图时应把焊缝区域与母材区域区分开，便于后续在工程图中补充坡口形式、焊高、错边允许量和校圆要求。对于需要机加工端面的零件，还要预留加工余量，否则焊接变形后无法保证两端平行。

　　实际制造流程通常从放样下料开始，按展开长度切割矩形板，再处理纵边坡口；随后通过卷板机多次进给，把平板逐渐弯成圆筒。初次合缝时，两端边未必完全贴合，常见问题包括轴向错边、端部喇叭口、接缝间隙不均以及圆度不足。定位焊应先控制错边，再沿纵缝分段固定，正式焊接时宜采用对称或分段退焊方式，减少热量集中造成的弯曲。焊后根据使用要求进行校圆、打磨焊缝余高或端面加工。若筒体用于外观防护，外表面焊缝可打磨平顺；若用于承受内压或密封，则应优先保证熔透和探伤，而不是追求外观无痕。

　　这个构件的三维价值在于把平板、卷圆和纵缝三个工艺状态联系在一起。结构工程师可以在装配里检查它与周边支架、传感器和管路的空间关系；工艺人员可以沿纵缝评估焊接长度和填充量；钣金加工人员则能根据内外径、板厚和高度反推展开尺寸。它看似只是一个简单圆环，却覆盖了薄板卷制件最核心的设计判断：哪里是成形面，哪里是焊接边，哪里决定安装边界，哪里需要在图纸上补充公差与工艺要求。
