井口多层立柱式管架防护支撑结构

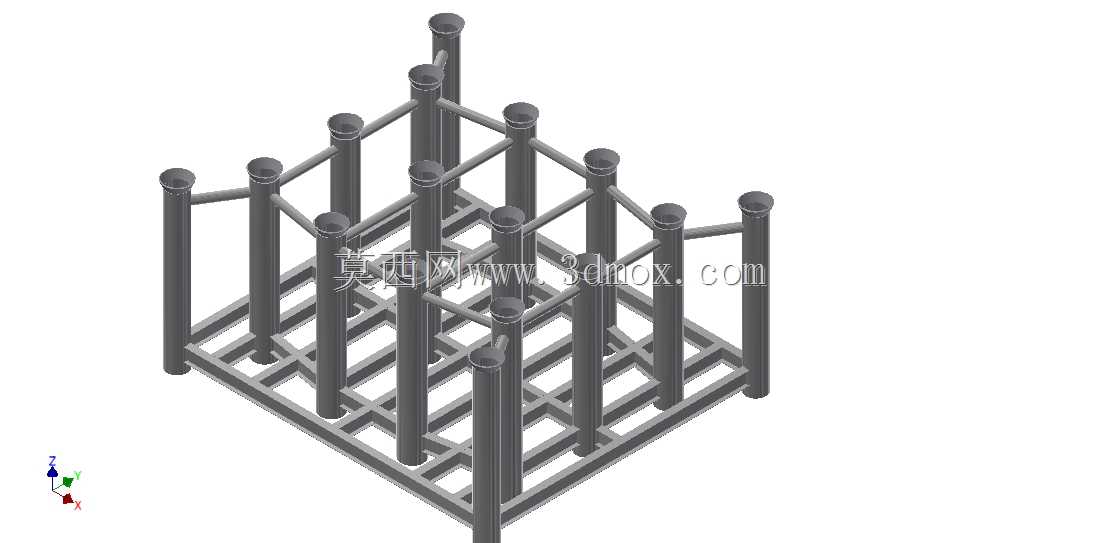

　　该结构面向井口周边作业中的管线承托、人员隔离与临时防护需求展开设计，整体采用方管焊接底框搭配多根竖向圆管立柱的组合形式，底层为纵横交错的格栅式方管框架，既作为整个结构的承重基座，也为现场铺设的多组并行管线提供规整的排布通道，避免管线直接接触地面被碾压、积水浸泡。竖向立柱沿底框的网格节点逐根布置，立柱顶端做圆弧封头处理，消除现场作业时尖锐管口的磕碰安全隐患，立柱之间通过横向连接杆件在不同高度分层拉结，形成连续的侧向围护边界，在井口敞开作业阶段，可阻拦无关人员、零散工具意外坠入井口区域，同时为沿架体敷设的信号线缆、液压油管提供分层固定点位，避免多类管线交叉缠绕。从现场安装边界来看，底框的格栅间距匹配常规井口周边的预埋固定点位，

　　架体整体可直接坐落在井口旁的硬化作业面上，底框方管的底面预留有与地面预埋件焊接或螺栓锁固的贴合面，安装时无需额外开挖基础，竖向立柱的排布高度根据井口作业时人员操作的安全防护高度设定，既不会遮挡井口起吊作业的吊物通行路径，也能在作业面周边形成足够高度的物理隔离。设计过程中优先考虑了现场拆装转运的便利性，所有杆件均采用等截面标准型材，底框的纵横方管交接处、立柱与底框的连接节点均采用满焊工艺，节点位置额外增加了小尺寸加强筋，抵消井口周边作业时设备振动带来的交变载荷，架体侧向的横向连接杆采用分段错位布置，在管线需要从架体侧方引出的位置预留了通行缺口，无需在现场临时切割杆件破坏整体结构强度。

　　这套结构同时兼顾了管线排布规整与井口安全防护的双重作用，在油气开采井口、地质勘探钻井井口、市政地下管廊井口这类需要临时布设多路线缆、油管，且井口敞开存在坠落风险的作业场景中，可直接作为现场配套的防护支撑工装使用，格栅底框的镂空结构也不会积存井口作业产生的泥浆、积水，日常清理维护时仅需冲洗杆件表面即可，型材统一的规格也让现场损耗后的杆件替换无需单独定制加工，适配野外作业现场的快速抢修需求。
