户外便携折叠式炭烤烧烤炉结构设计

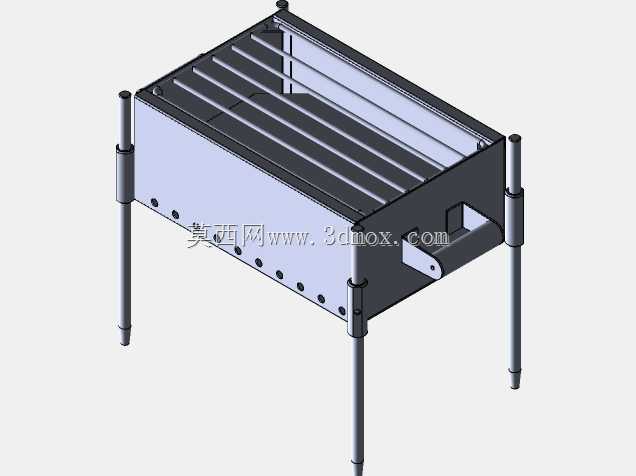

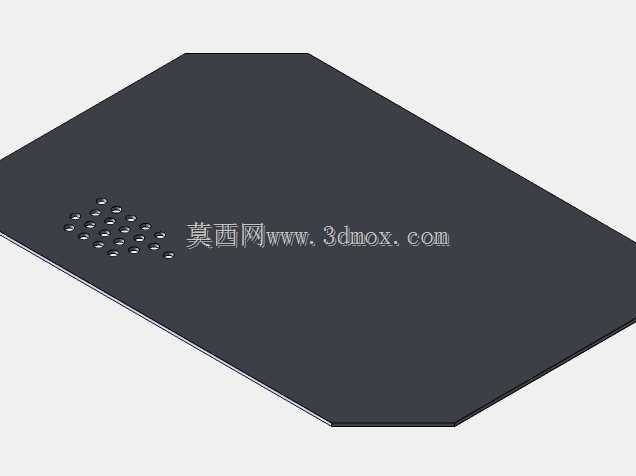

　　这款烧烤架的三维结构围绕户外聚餐、露营营地、庭院休闲和临时摆摊等炭烤使用场景展开，整体采用矩形浅槽炉体配合四根独立支撑腿的经典构型，炉腔内部可放置木炭，上方铺设平行排列的金属烤网，食材直接置于烤条上方完成烤制。炉体侧壁预留多组圆形通风孔，沿侧板下部成排分布，进风面积可通过木炭堆放位置和风门遮挡状态进行调节，为木炭燃烧提供稳定氧气，同时控制炉内火力大小，避免局部过热导致食材烤焦。炉体一端开设矩形添炭口，无需掀开烤网即可补充木炭，减少高温操作时的烫伤风险，添炭口边缘做折边加强处理，降低钣金开口处的变形量。

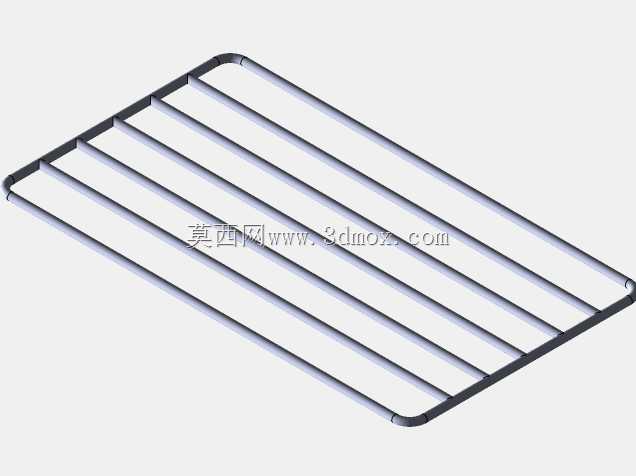

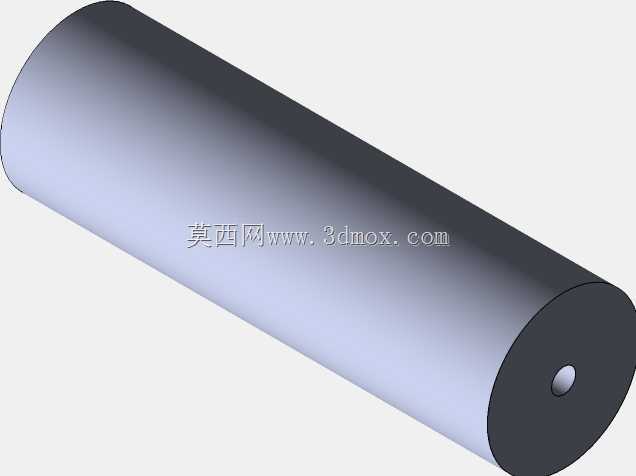

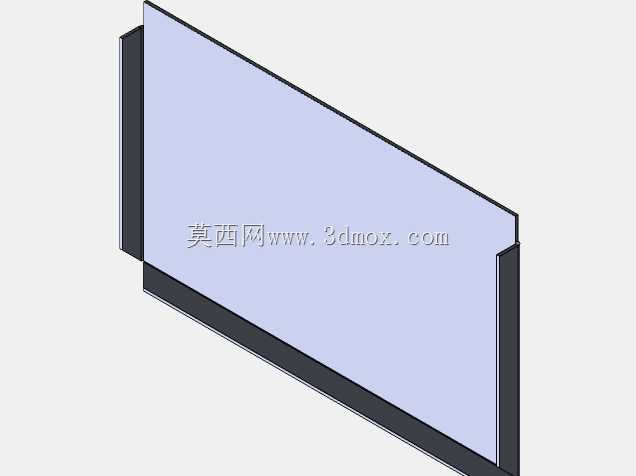

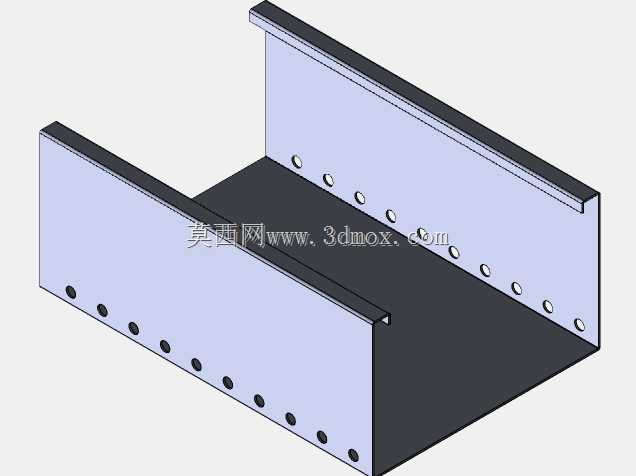

　　从结构设计思路来看，炉身主体采用薄钢板折弯成型，两侧板与端板通过折边咬合或紧固件连接，形成开口向上的容纳槽，槽内底部承托木炭和灰烬，侧壁高度兼顾挡风与防炭粒外溅。烤网由多根平行圆钢条组成，两端搭在炉体上沿的限位区域，圆钢条间距经过权衡：间距过小会减少热辐射穿透并增加粘料清理难度，间距过大则容易使小块食材掉落，整体间距适合常见肉块、蔬菜和串类烤制。支撑腿采用圆管与套筒组合形式，腿管插入炉体角部的固定套中，配合横向销钉或锁紧件实现定位，运输时可拆除或收拢，降低包装体积；支腿下端保持开放支撑面，放置在不太平整的地面时可通过入土或垫块调整姿态。

　　安装边界方面，炉体外形呈长方体，长宽方向决定单次烤制面积，高度方向由炉腔深度和支腿长度共同构成。炉腔深度需要保证木炭与烤网之间留有合理距离，距离过近会使油脂直接滴入明火产生大量油烟并引燃火焰，距离过远则会降低热效率、延长烤制时间。支腿展开后，烤网处于适合站立或坐姿操作的高度，炉体下方留出空气流通和清灰空间。四根支腿位于炉体四角外侧附近，支撑多边形覆盖炉体重心，满载木炭和食材时的抗倾覆能力主要由支腿跨距决定；模型中支腿向外略微延伸，使支撑边界大于炉底投影，提升了地面承载稳定性。

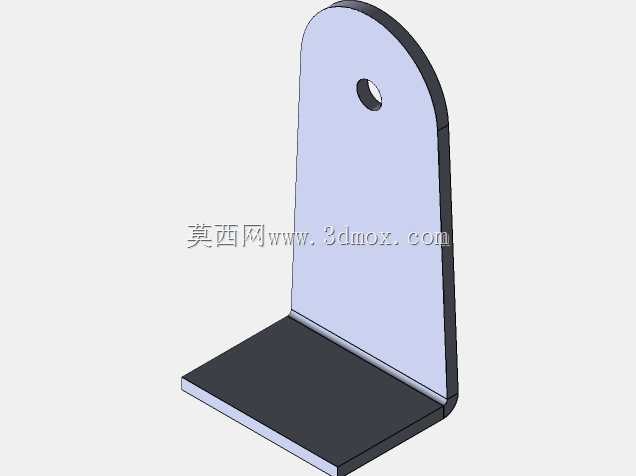

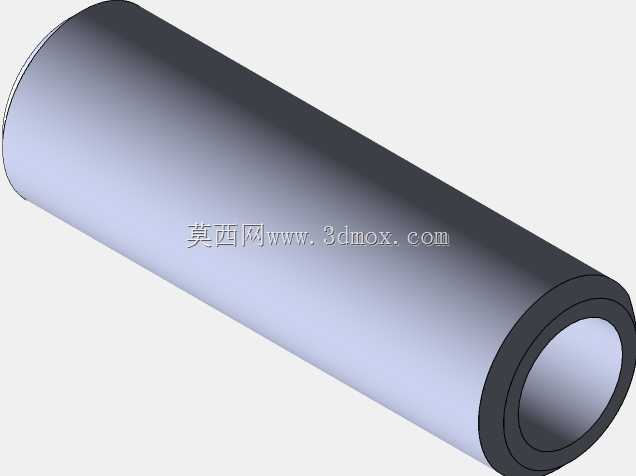

　　细节处理上，炉体上沿和端口位置均通过折弯形成刚性边，薄板在高温和反复搬运中容易出现翘曲，折边相当于沿口加强筋，可显著提高截面惯性矩。通风孔布置在侧板低位，空气进入后穿过炭层形成自下而上的热流，有利于木炭充分燃烧；成排孔位同时减轻炉体重量。角部套筒承受支腿传递的弯剪载荷，与侧板连接区域需要重点关注焊缝或铆钉间距，避免支腿受侧向碰撞时撕裂板件。烤网圆钢条两端可设置折弯挡头，防止提拿时整体滑脱；炉体外侧可预留把手或握持折边，方便短途转移。

　　在实际使用中，该结构需要兼顾热变形与装配间隙。钢板受热后伸长，若四周完全刚性约束，板面可能出现鼓曲，因此折弯件之间的连接应允许微小热胀位移；支腿套筒与腿管之间也要保留合理间隙，高温氧化和炭灰堆积后仍能拆装。清灰维护时，炉腔内部圆角或折角应尽量减少积灰死角，通风孔直径不宜过大，以防炭粒漏出。整体模型把炉槽、烤网、支腿、套筒、通风孔和添炭口分别建为可辨识结构，能够用于钣金展开校核、装配干涉检查、支腿稳定性分析以及户外烧烤设备的改型设计。
