卧式石油承压储罐带快开人孔结构

　　该套三维结构围绕油田地面集输、炼化装置中间缓冲以及小型站场油气暂存工况展开，罐体采用卧式圆筒加两端椭圆封头的经典承压构型，这类构型在石油行业里承担介质缓冲、气液分离暂存、来料稳压以及工序间物料缓存的作用，相比立式储罐，卧式布置的重心更低，对站场地基承载要求更平缓，在撬装集成站点、野外采油小队临时场站以及车载配套工艺单元里适配性更强。

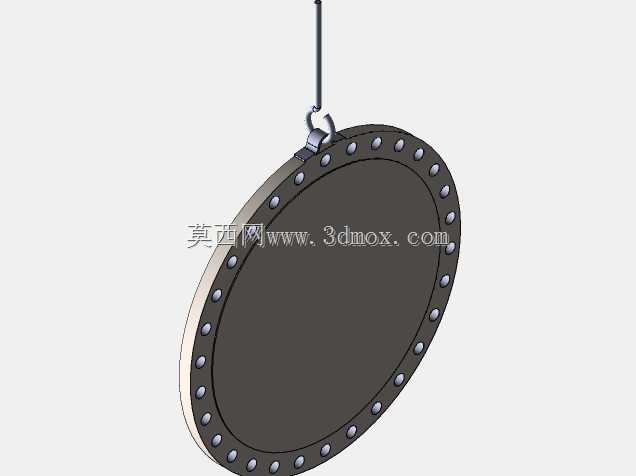

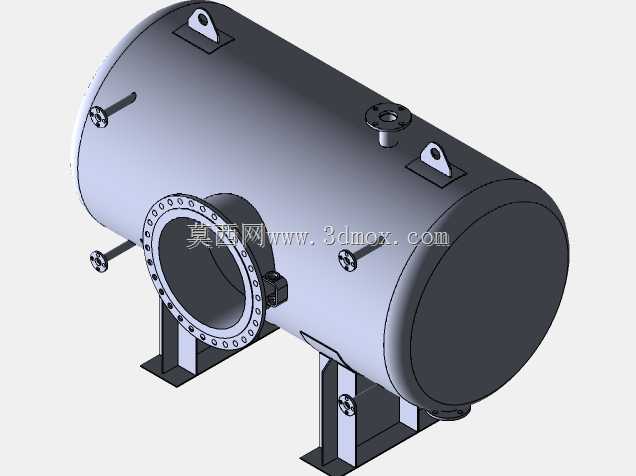

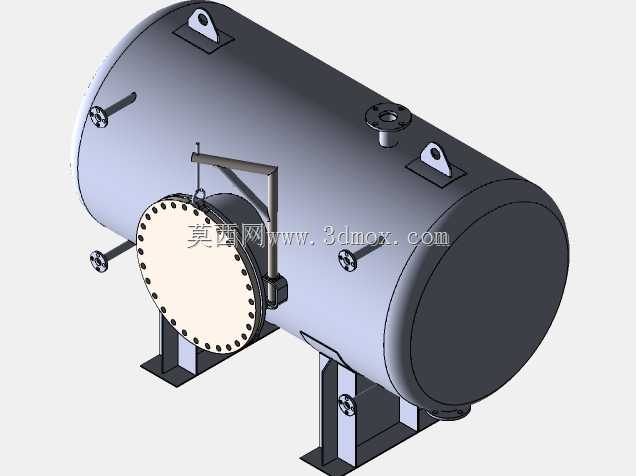

　　从壳体受力逻辑来看，圆筒段采用等壁厚卷制焊接结构，两端封头选用标准椭圆封头，曲面过渡段能够把内压产生的薄膜应力均匀分散到封头球面上，避免平端盖结构带来的巨大弯曲载荷；筒体正面设置大直径快开人孔，人孔法兰沿圆周均布数十根紧固螺栓，法兰密封面预留垫片安装槽，日常生产时人孔保持封闭承压，装置停机检修时操作人员可以拆开人孔进入罐体内部，清理罐底沉积的油泥、锈蚀产物，检查内壁防腐层破损情况，也可以完成内部附件的更换作业。人孔旁配套设置摇臂式人孔盖支撑结构，沉重的人孔端盖不需要人工搬抬，松开螺栓后可以沿摇臂转轴旋转移开，大幅降低检修作业的劳动强度，摇臂立柱固定在筒体外侧的加强垫板上，避免直接在壳体母材上开孔焊接带来的应力集中。

　　筒体顶部布置两处吊耳，吊耳采用带圆孔的板式焊接结构，底部加设补强垫板，整体在设备出厂转运、现场吊装就位时作为主吊点使用，吊耳的位置经过重心匹配，吊装时罐体可以保持水平姿态，不会出现倾斜滑脱；顶部同时设置小直径工艺接管法兰，用来接入安全阀、压力表、放空管线或者压力变送器，实时监测罐内压力状态，超压时安全阀可以自动起跳泄放，保障承压壳体的运行安全。筒体侧面分布多组不同口径的侧向接管，分别对应介质进料、出料、排污、液位检测以及备用接口，接管和筒体连接处均做开孔补强处理，弥补开孔造成的壳体强度削弱。

　　罐体底部采用两组鞍式支座作为支撑结构，支座由弧形托板、竖向立板以及底部接地底板焊接而成，弧形托板和筒体外壁完全贴合，把罐体的自重以及内部介质的重量均匀传递到下方基础，底板上预留地脚螺栓孔，现场安装时可以通过地脚螺栓把整套设备固定在混凝土基础或者撬装钢架上，限制设备运行时的位移；其中一侧支座设置为固定支座，另一侧为滑动支座，当罐体因为温度变化产生热胀冷缩时，滑动侧可以沿轴向小幅位移，避免热应力在壳体和支座之间累积造成焊缝拉裂。

　　建模过程中首先完成筒体的参数化拉伸，封头通过旋转特征生成后和筒体做对接合并，所有接管均先在壳体对应位置开孔，再焊接接管法兰并添加补强圈；人孔部分单独完成法兰、螺栓、密封垫片以及端盖的装配，摇臂机构添加转动副约束，模拟人孔盖开启的运动轨迹；鞍式支座的弧形面按照筒体外径做贴合裁剪，保证支撑接触面积符合承压设备支撑设计规范。整套结构的外形边界需要在撬装布局阶段提前校核：罐体轴向总长度要预留出两端封头外侧的管线安装空间，径向总高度要结合鞍座高度、顶部吊耳以及接管的高度总和，确认吊装时不会和站场顶部管线、厂房梁体发生干涉；人孔开启方向要预留足够的检修操作空间，摇臂旋转范围内不能布置其他工艺设备，侧向接管的法兰外侧要留出扳手操作以及管线对接的作业距离。这类承压罐体的结构设计完全贴合石油场站的实际运维需求，所有外部附件的位置都兼顾了生产操作、检修作业以及吊装转运的多重要求。
