桌面级自动乒乓球发球机结构设计

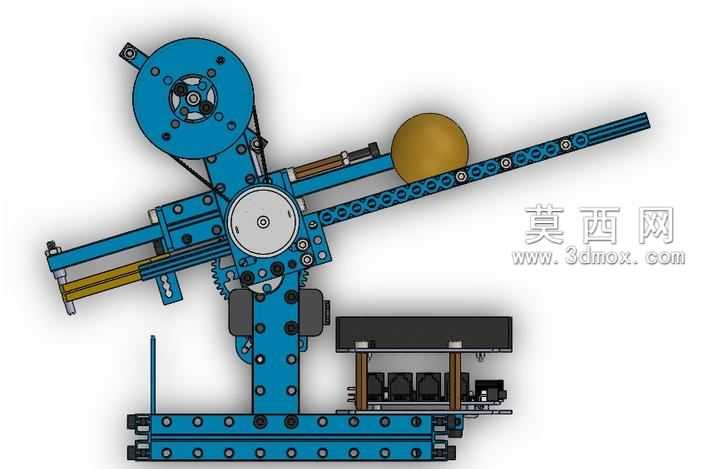

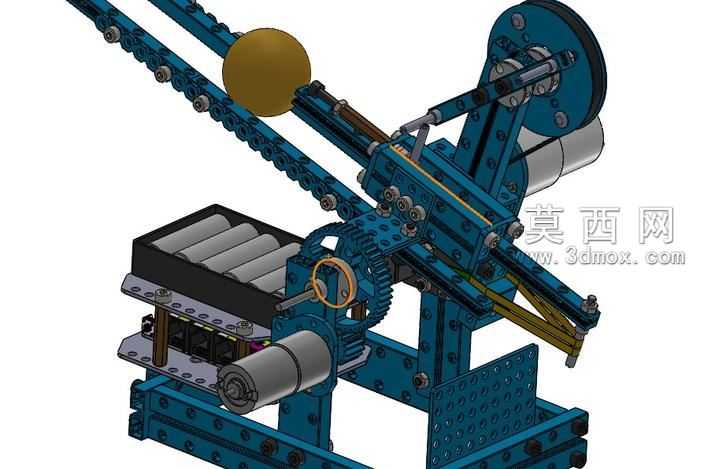

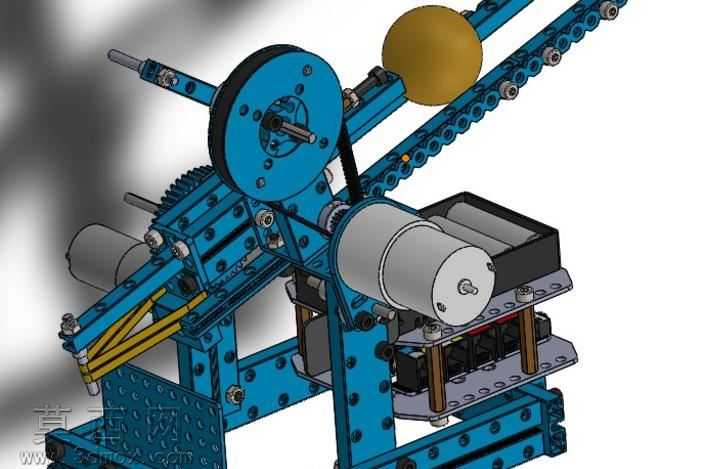

本作品为桌面式自动乒乓球发球机的三维结构设计，整体采用模块化搭建思路完成全参数化建模，在三维建模过程中对每一处装配关系都做了严谨的干涉校验，确保所有运动部件在运行行程内无碰撞、无卡滞。模型主体支撑框架采用带标准安装孔位的板材拼接设计，通过螺栓紧固件完成各层结构的固定，既保证了整体机架的结构刚性，也预留了充足的调节余量，可根据发球需求调整出球角度、俯仰姿态。动力传输部分采用直流伺服电机作为核心动力源，建模时还原了电机的安装固定座、输出轴连接结构，搭配齿轮传动组、同步带传动组件完成动力的分级传递，其中大直径带轮与摩擦发球轮做同轴固定设计，通过轮面与乒乓球的接触摩擦完成出球动力输出，传动路径上的每一处齿轮模数、带轮节径、轴径尺寸都做了标准化匹配，符合常规机械传动的设计规范。储球与送球部分采用倾斜导槽搭配链条拨球结构，链条上均匀设置拨球凸点，可将导槽内排列的乒乓球逐个输送至发球轮的接触位置，避免出现卡球、漏球的问题，送球节奏可通过调整电机转速实现灵活控制。模型对所有零部件的材质表现做了区分渲染：金属结构件赋予蓝色喷涂金属材质，表面还原均匀的漆面质感与安装孔位的金属光泽；传动齿轮、传动轴赋予碳钢金属材质，表现出机加工金属的细腻磨砂质感；电机外壳、电池组件赋予哑光工程塑料与黑色塑胶材质，还原电子元器件的真实外观；乒乓球赋予暖黄色哑光赛璐珞材质，表面设置柔和的漫反射效果，整体渲染光影层次分明，各部件的材质辨识度高。设计过程中充分考虑了家用、训练场景的使用需求，整体结构紧凑小巧，所有外露传动部件都做了安全间隙预留，底部设置多层安装板用于放置电池、控制电路组件，机架前部还设置了多组平行的弹性调节杆，可通过调整杆的位置改变出球的旋转特性，实现上旋、下旋等不同发球效果的切换，整体结构兼顾了功能性与易装配性，可直接作为小型体育训练设备开发的结构参考。
