SBR20支撑型直线导轨组件三维设计

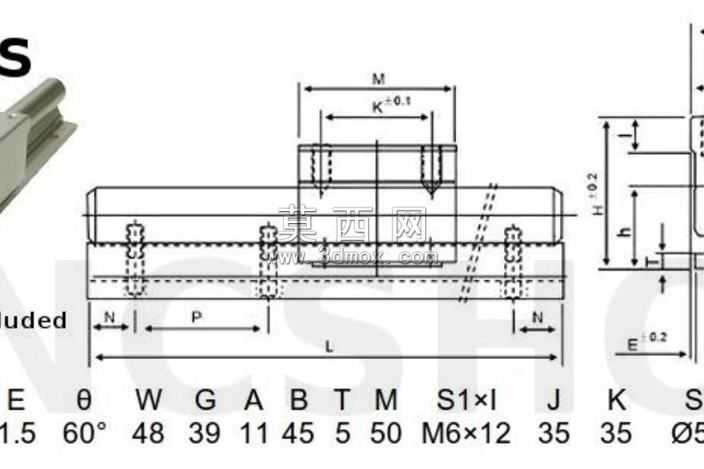

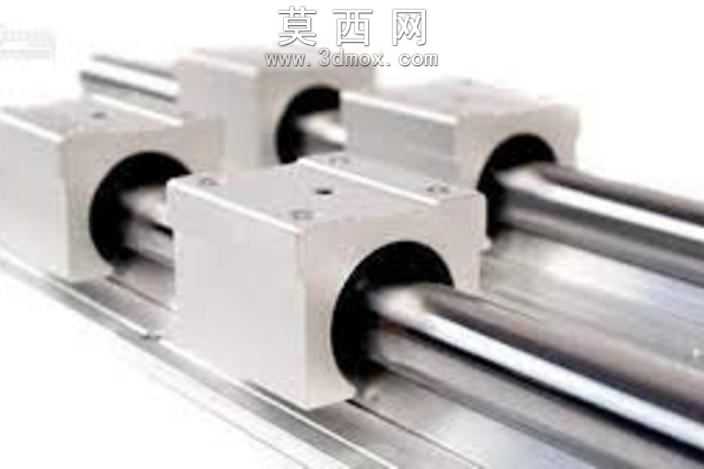

本套SBR20直线导轨组件采用三维参数化建模完成，整体围绕数控设备的直线传动导向需求开展设计，建模过程中严格遵循SBR系列导轨的通用尺寸规范，对导轨轴、支撑铝座、配套滑块安装位等核心结构进行了1:1比例还原。建模阶段首先以光轴导轨的中心轴线为基准，绘制直径20mm的圆柱导轨基体，匹配底部带安装沉孔的铝合金支撑座结构，支撑座的安装孔位、槽型尺寸均按照实际安装标准设定，保证模型可直接用于虚拟装配验证。针对配套的SBR20UU开口滑块安装位，建模时预留了滑块与导轨的配合间隙，还原了开口型滑块与圆柱导轨的配合形态，滑块安装座的螺纹孔、定位面结构均做了精细化处理，可清晰展示滑块与导轨的装配关系。材质渲染环节，对圆柱导轨部分赋予镀铬金属材质，调整反射参数还原光轴表面的高光金属质感，对支撑铝座部分赋予阳极氧化铝材质，呈现哑光银白的金属外观，区分不同部件的材质属性，让整体模型的视觉表现更贴近实物状态。结构设计上，该导轨采用支撑式安装结构，相比悬空光轴具备更好的刚性，可承受更大的径向载荷，适合长行程的直线传动场景，建模时特意保留了支撑座的连续安装结构，可直观展示多段支撑座拼接使用的形态，适配不同长度的行程需求。设计过程中充分考虑了数控改装、自动化设备搭建的实际使用需求，模型的各部件均可单独拆分，方便用户在装配环境中调用，可直接用于设备的布局设计、干涉检查，也可作为非标自动化设计的标准件库素材使用，模型的细节处理覆盖了安装倒角、孔位沉头、配合面公差预留等实际生产中的细节，避免了理想化建模带来的装配偏差问题，能够为数控设备、非标自动化生产线的直线导向结构设计提供可靠的三维参考。
