轻型木结构住宅主体框架三维结构

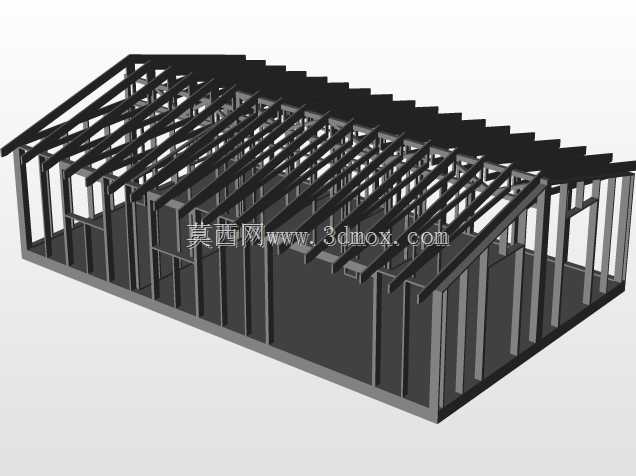

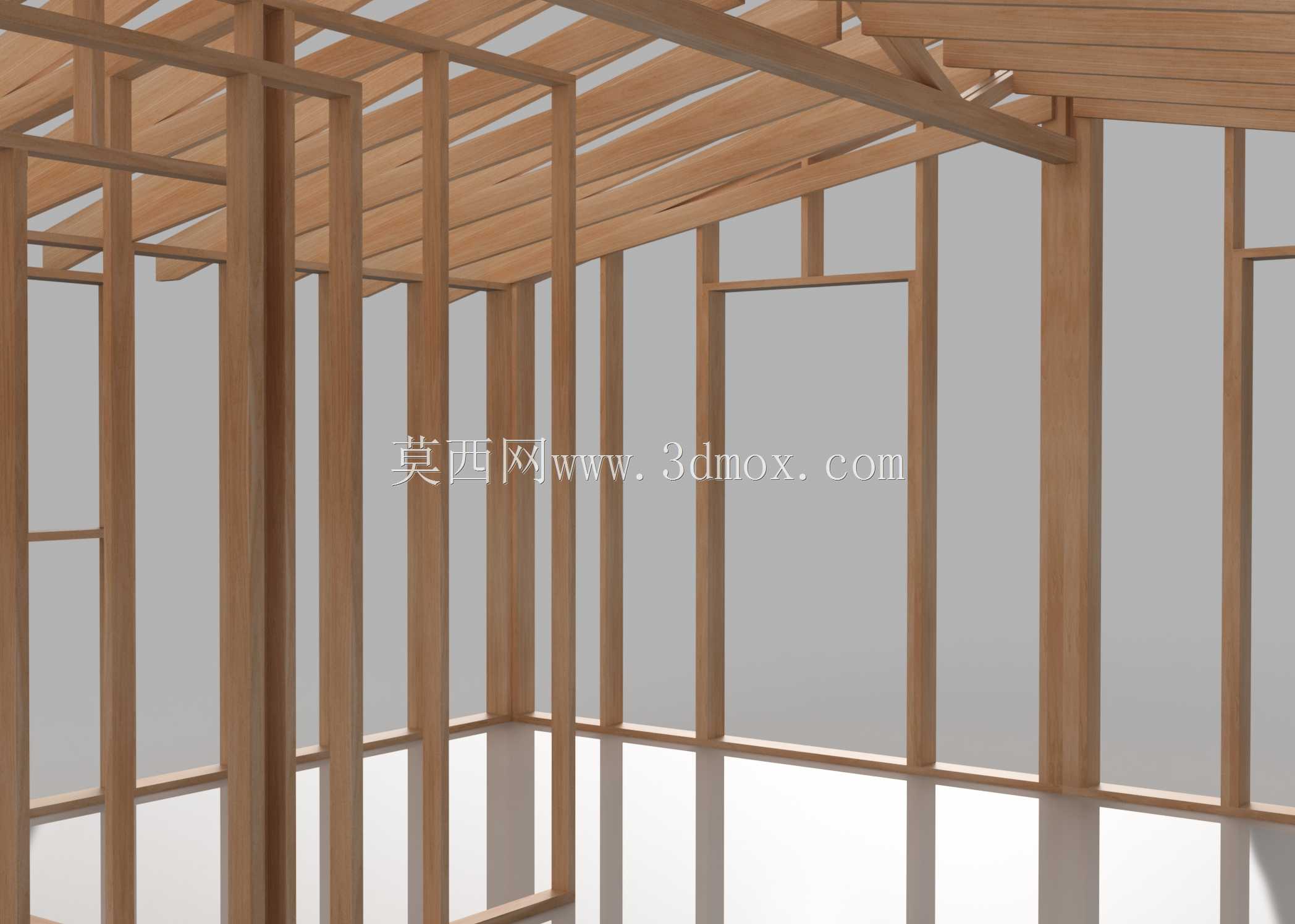

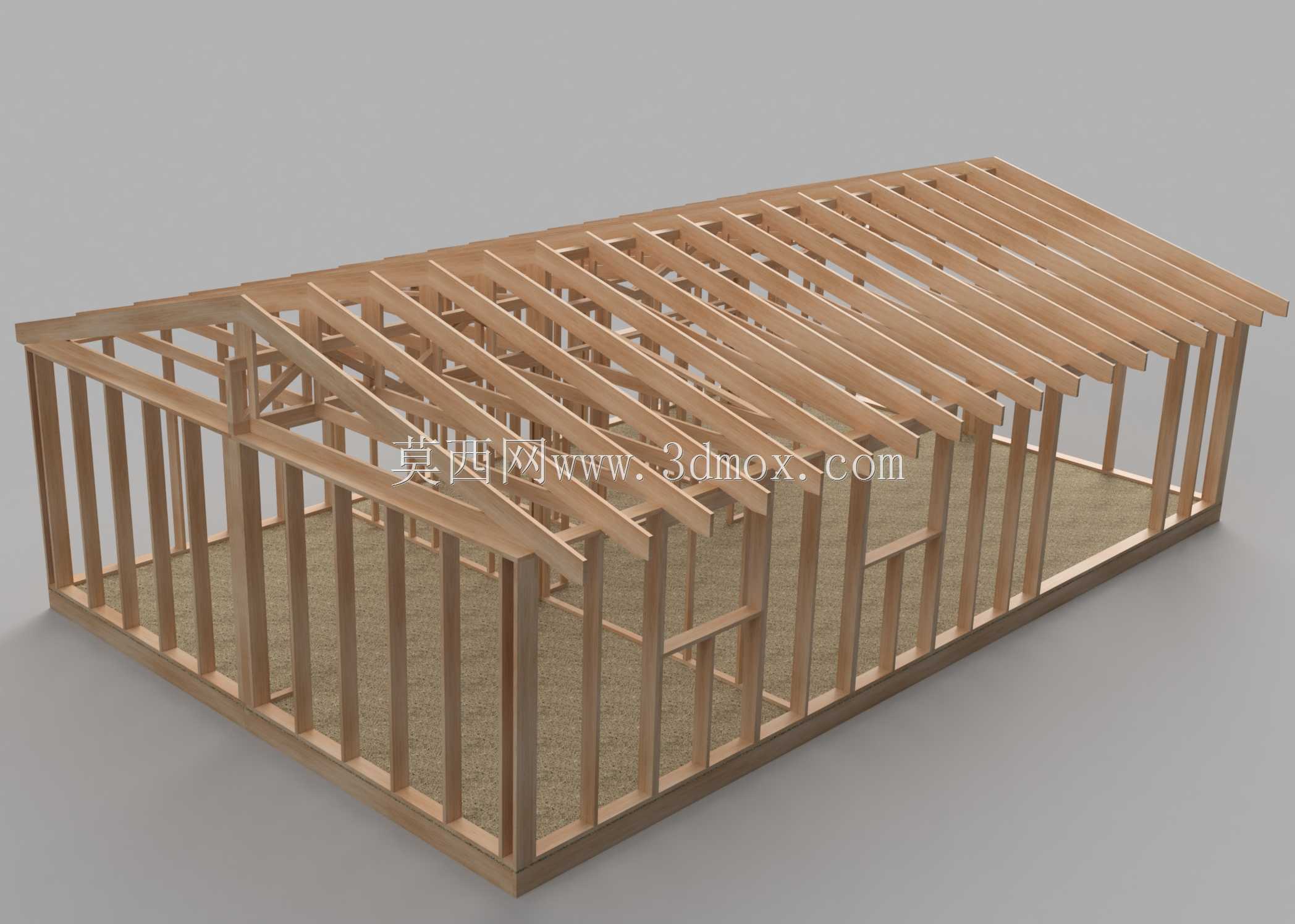

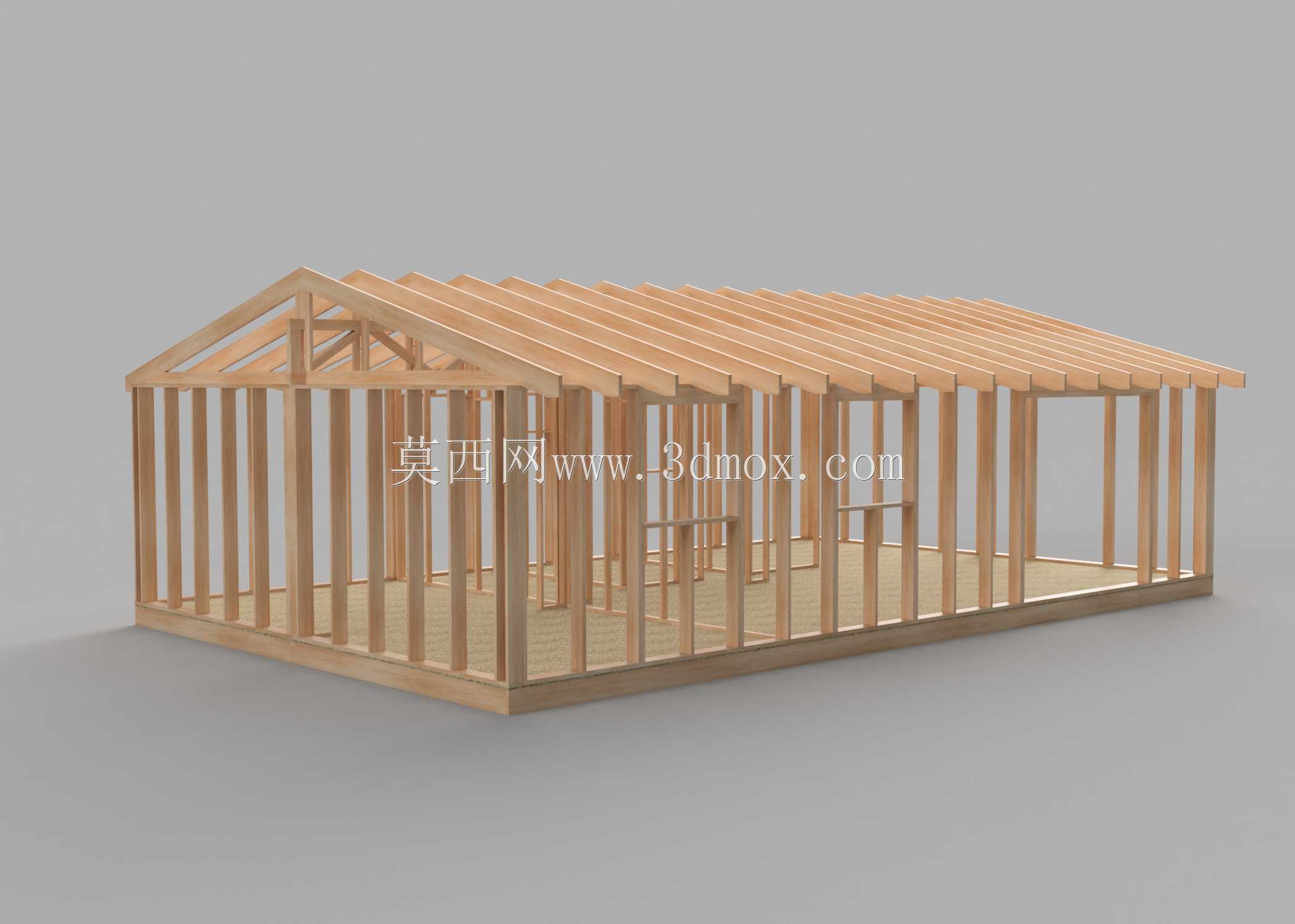

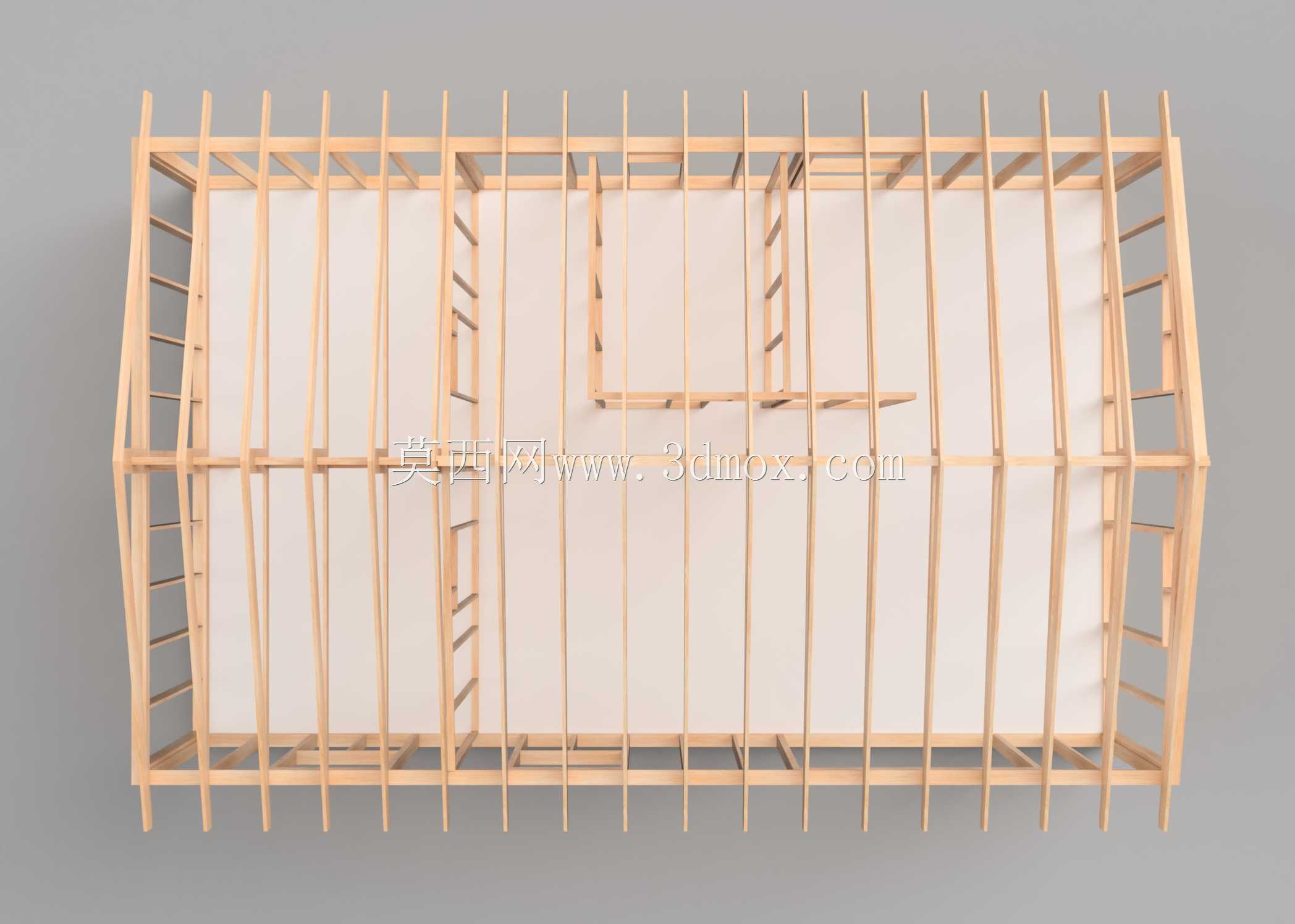

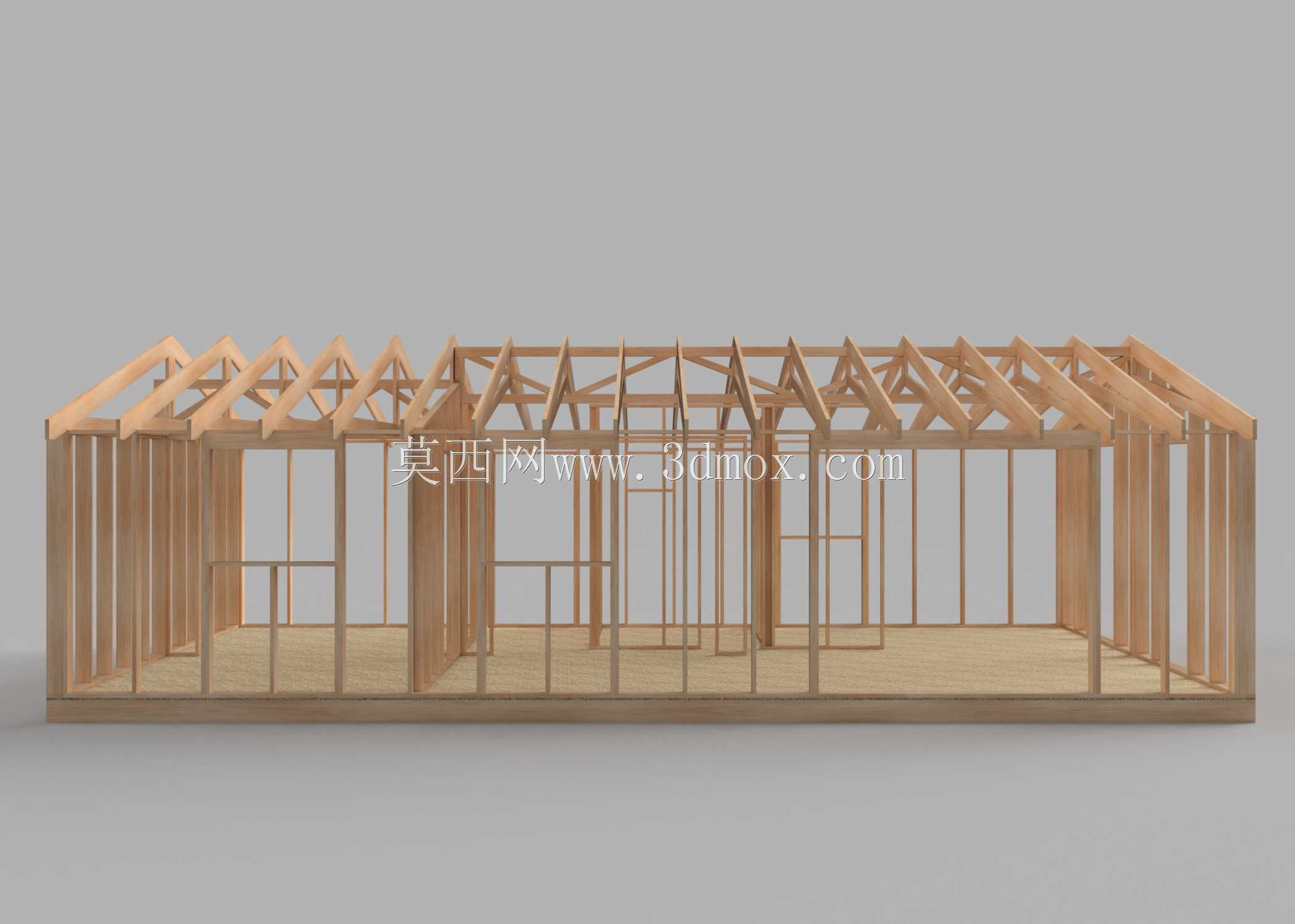

　　该模型还原的是北美轻型木结构住宅的主体承重框架，这类结构目前广泛应用于乡村自建低层住宅、景区配套临时旅居建筑、装配式临时办公用房等场景，核心优势在于构件自重轻、现场装配速度快、抗震变形能力强，适合地基承载力有限、施工周期要求短的建设场景。从结构组成来看，模型完整呈现了地梁、竖向墙骨柱、水平顶梁板、屋架椽条、楼面搁栅的全部连接节点，所有木构件均采用规格材建模，墙骨柱按照常规406mm的标准间距排布，对应实际施工中1220*2440mm标准覆面板的安装模数，无需额外裁切板材即可完成外墙结构板、内墙石膏板的铺装，能有效降低现场施工的材料损耗。屋架部分采用的是等间距椽条直接搭接在顶梁板上的无桁架构造，

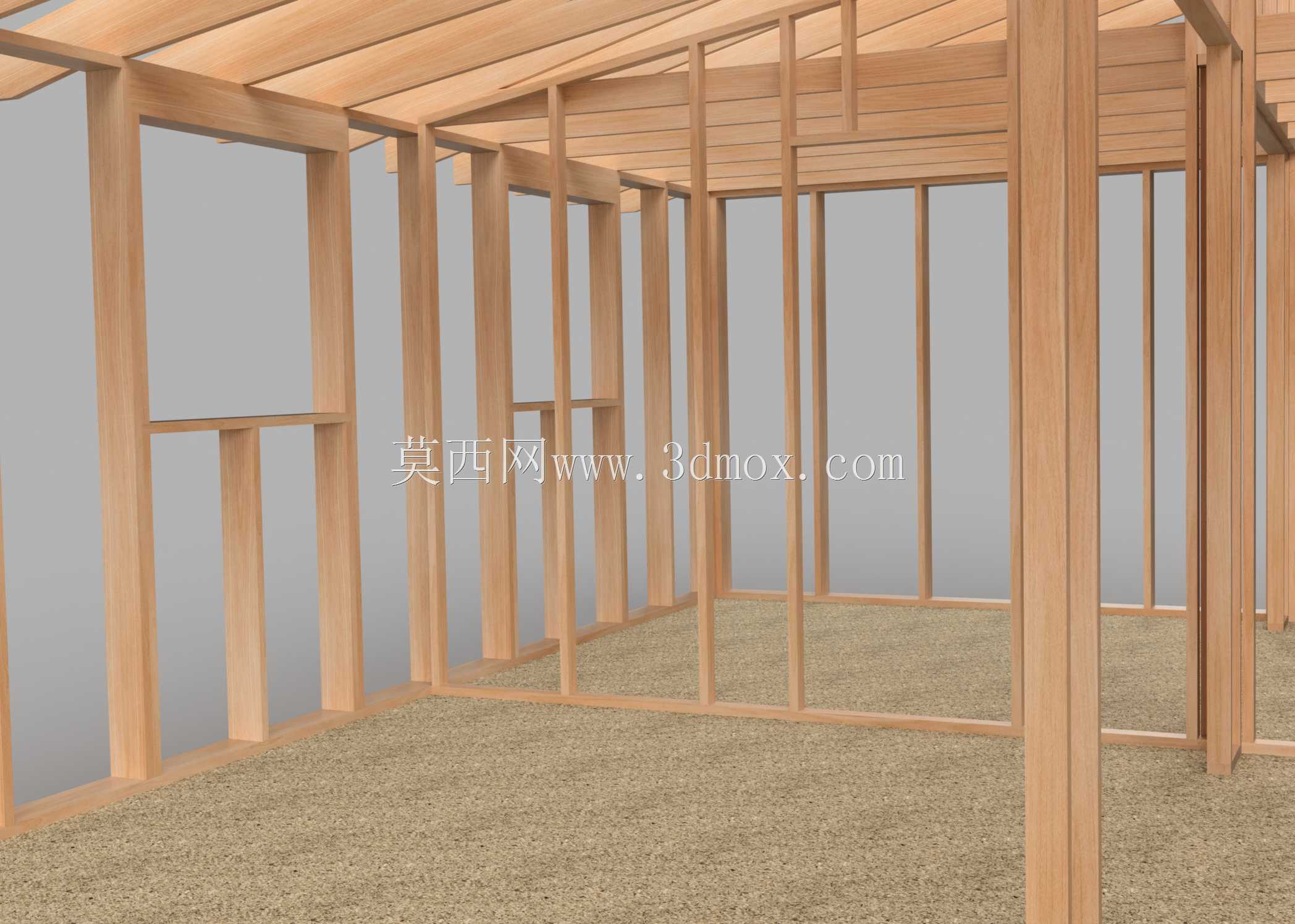

　　椽条的倾斜角度匹配常规30度屋面排水坡度，椽条之间预留的空隙可直接填充玻璃丝棉保温层，椽条上方可顺次铺设屋面板、防水卷材、屋面瓦材，满足常规民用建筑的屋面防水与保温要求。竖向墙骨柱在门洞、窗洞位置做了加密处理，洞口上下设置了双根规格材作为过梁与下槛，承担洞口上方的竖向荷载传递，避免洞口位置出现结构应力集中导致的变形。地梁部分采用通长规格材沿建筑外轮廓连续布置，地梁上预先开设了与墙骨柱对应的定位槽口，装配时可直接将墙骨柱插入槽口完成定位，配合金属齿板或镀锌铁钉即可完成固定，无需复杂的榫卯加工，普通施工人员经过简单培训即可完成现场装配。从安装边界来看，该框架的整体外轮廓尺寸适配常规小型独栋住宅的面宽与进深，

　　地梁底部预留了与基础预埋件连接的螺栓孔位，可直接固定在条形混凝土基础或架空地垄墙上，框架整体完成面的内部净空高度满足常规民用住宅2.8m的层高要求，内部空间可根据使用需求灵活划分隔墙，不会影响主体结构的承重性能。模型中所有构件的截面尺寸均参照轻型木结构的通用规格设置，墙骨柱、地梁、顶梁板采用相同截面的规格材，椽条截面尺寸根据屋面跨度做了对应调整，既保证了结构承重冗余量，又避免了构件截面过大造成的材料浪费。这类木框架结构在实际应用中，所有构件均可在工厂完成预制裁切、打孔，现场仅需按照编号完成拼接装配，全程无需大型起重设备，仅靠人工配合简单手动工具即可完成主体结构搭建，相比传统砖混结构施工周期可缩短60%以上，同时木材本身的导热系数低，

　　框架内部填充保温材料后，整体建筑的保温隔热性能优于同厚度的砖混墙体，能有效降低建筑使用阶段的采暖与制冷能耗。在结构受力层面，该框架属于典型的板式承重体系，所有竖向荷载通过屋架椽条传递至顶梁板，再由墙骨柱均匀传递至地梁与基础，水平方向的风荷载、地震作用则通过后续铺装的结构覆面板形成整体蒙皮效应承担，模型中特意还原了构件之间的钉接位置示意，能直观看到每个连接节点的钉接数量与排布方式，对应实际施工中的连接强度要求，避免因连接节点施工不规范导致的结构安全隐患。
