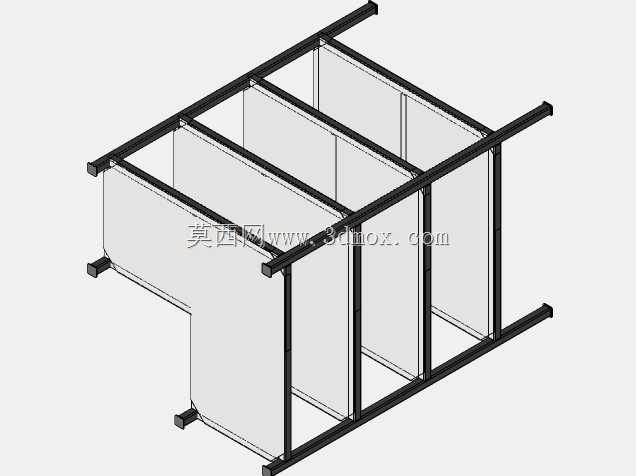

1000x500x1600规格工业支撑角架结构

　　在工业现场的设备布局、工位搭建以及管线规整作业中，支撑类框架的选型直接决定了上层搭载部件的运行稳定性与后期维护便捷性，这款长宽高尺寸为1000mm、500mm、1600mm的角架结构，正是针对中等尺寸设备侧装、仪表模组集成、传感单元排布场景开发的支撑构件。从实际落地场景来看，这类角架常被用在生产线旁的检测工位，用来搭载多组光电传感模组、信号转接模块以及配套的走线槽，也可作为小型工控柜的侧装支撑框架，或是实验室测试台的侧边挂载架，适配需要分层排布轻薄型功能部件的安装需求。

　　从结构设计思路来看，这款角架采用了矩形管材作为主受力框架，四根纵向通长立柱作为主要的承重传力构件，上下两端分别设置横向连接横梁，形成封闭的矩形受力边界，中间根据搭载部件的安装需求，等距设置了多道竖向分隔肋与横向支撑条，将整个架体的安装面划分为四个独立的挂载区域，每个区域都预留了平整的安装平面，可直接通过螺栓固定平板类功能部件，不需要额外加装转接板。框架的边角位置都做了直角拼接处理，拼接处采用角件加固的连接方式，既保证了连接强度，也能让架体的外轮廓保持规整，在多组架体并排拼接安装时，不会出现轮廓干涉的问题，适配生产线旁连续排布的安装需求。

　　在安装边界的考量上，这款角架的总宽度控制在500mm，属于窄型支撑框架，不会占用过多的生产线横向空间，1000mm的长度方向可覆盖四个标准宽度的传感模组安装位，1600mm的高度刚好匹配成年操作人员站立操作时的视线范围，架体上搭载的显示部件、操作按钮都能处在舒适的操作高度，不需要操作人员弯腰或者抬手操作。架体的底部预留了脚轮安装接口与地脚固定接口，可根据现场使用需求选择移动方案或者固定方案：如果是需要频繁调整工位的临时检测架，可在底部安装万向脚轮带刹车结构，方便整体推移换位；如果是固定工位的长期使用场景，可安装可调地脚，调整架体的水平度，抵消地面不平整带来的架体倾斜问题，保证上层搭载的精密传感部件不会因为架体倾斜出现检测误差。

　　从功能特性来看，这款角架的框架结构采用了镂空设计，除了必要的受力杆件之外，没有多余的封板结构，一方面能大幅降低架体自身重量，方便运输与现场组装，另一方面镂空的结构不会遮挡架体上安装的传感器检测光路，也方便线缆从架体内部穿行，所有的走线都可以沿着框架杆件排布，用扎带固定即可，不需要额外设计走线槽，减少了附属配件的使用成本。框架的杆件表面都做了均匀的处理，没有尖锐的毛刺与凸起，现场安装时不会划伤操作人员，也不会刮破线缆的绝缘层，降低现场施工的安全隐患。

　　在受力性能的设计上，主立柱的管材壁厚经过核算，可承受单侧挂载总重量不超过80kg的功能部件，每道横向支撑条都能独立承受15kg的局部载荷，满足常规传感模组、小型信号处理器、接线端子排等部件的挂载需求，不会因为长期承重出现杆件弯曲变形的问题。架体的拼接位置都采用了可拆卸的螺栓连接方式，所有零部件都可拆解成独立杆件，运输时可打包装入扁平包装箱，大幅降低运输成本，现场组装时只需要使用常规内六角扳手即可完成全部装配，不需要焊接设备，普通的现场运维人员即可完成组装作业，组装完成后的架体形位公差控制在合理范围内，安装面的平面度满足精密部件的安装要求，不会因为装配误差导致部件安装错位。

　　对比市面上常见的通用铝型材架，这款角架的结构做了针对性的优化，去掉了铝型材架多余的槽位结构，所有杆件都根据实际受力需求选型，不会出现材料冗余的问题，在保证同等承重能力的前提下，整体成本比通用铝型材架低三成左右，同时架体的安装孔位都做了预设，不需要现场打孔加工，组装效率提升一倍以上，非常适合批量部署的检测工位、传感采集站点使用。在实际使用过程中，如果需要调整架体的挂载分区，只需要松开对应位置的连接螺栓，调整中间分隔肋的位置即可，不需要对架体进行切割焊接，适配后期工位调整、部件更换的改造需求，延长了架体的整体使用寿命。
