参数化直段螺旋暖通空调风管构件

　　在商用建筑通风系统、工业厂房新风输送、中央空调末端管路布设场景中，直段螺旋风管是风路系统里用量最大的基础构件，承担着将处理后的温湿度达标空气稳定输送至各个送风点位，同时将室内污浊回风导回空调机组处理的核心作用，整个风网的沿程阻力、漏风率表现，很大程度上取决于这类基础直段构件的设计精度与安装适配性。

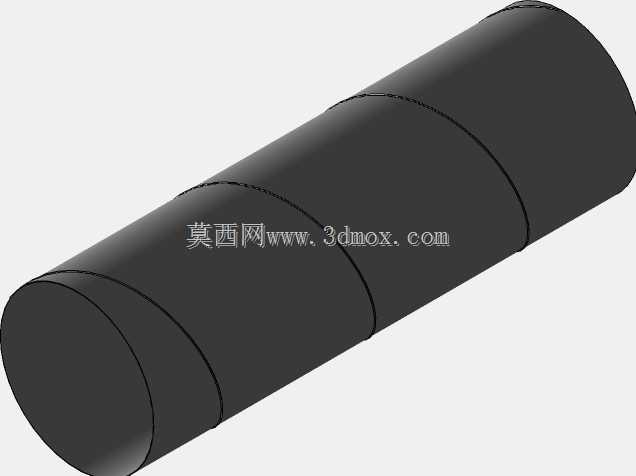

　　这款参数化直段风管构件的设计逻辑完全贴合工程现场的实际选型需求，没有做固定尺寸的死模型，而是将管径、管段长度设置为可直接驱动的可变参数，结构设计人员在搭建整套暖通风路三维布局时，不需要重复绘制基础管段，只需要根据管路排布的空间边界、系统风量计算得出的管径要求，直接修改对应参数就能生成符合项目需求的管段模型，大幅减少风路系统建模的重复工作量。模型的外形严格遵循螺旋风管的实际生产工艺特征，管体采用螺旋咬口结构的外观表现，咬口缝沿管体螺旋方向均匀分布，完全匹配实际镀锌螺旋风管的生产成型逻辑，不是简单的光面圆柱结构，在做施工交底、管线碰撞检查的时候，能更真实地反映管段的实际外形，避免因为模型简化导致的安装间隙误判。

　　从安装边界的角度考虑，该管段模型的端面预留了标准法兰对接的匹配基准，两端的圆形端面完全同轴，端面平面度在建模时做了约束，不会出现参数修改后端面歪斜、同轴度超差的问题，不管是搭配角钢法兰、无法兰插接结构还是抱箍连接形式，都能直接在模型端面附加对应的连接构件，不需要额外调整管段的基准面。管段的壁厚参数也做了隐含的工程化约束，当管径参数在常用的100mm到1600mm区间调整时，壁厚会自动匹配通风与空调工程施工规范里对应的板材厚度要求，不会出现大管径配薄壁、小管径配厚板的不符合工程实际的参数错误，设计人员调用模型时不需要额外核对壁厚选型，能直接导出对应的材料统计清单。

　　在实际工程应用里，这类直段螺旋风管相比普通咬口的矩形风管，在相同截面积下的沿程阻力更小，结构强度更高，相同壁厚下能承受更大的风压，适合中高压的通风系统使用，同时螺旋咬口的结构本身就有更好的密封性能，能有效降低风路系统的漏风率，减少空调机组的无效能耗。这款模型在设计时还考虑了管线综合排布的需求，管段的外轮廓尺寸完全包含螺旋咬口的凸起量，在做BIM管线碰撞检查的时候，不会因为模型只取了管体内径或者光管外径，导致实际安装时咬口部位和桥架、给排水管、消防管线发生碰撞，能有效减少施工阶段的管线拆改工作量。

　　对于结构设计人员来说，在做整套暖通系统的三维建模时，这类参数化基础构件的调用能大幅提升建模效率，不需要每一段管都重新绘制螺旋咬口的特征，只需要调整参数就能适配不同的管段长度和管径需求，同时模型的特征树做了简化处理，没有冗余的建模步骤，就算是大场景的风路系统装配，也不会因为单个零件的特征过多导致整个装配体卡顿，能流畅地完成整体装配、干涉检查、工程图导出等一系列设计流程。在设备选型配套层面，不管是新风机组出口的主干风管，还是各个房间送风的支管段，都能通过调整参数快速生成对应的管段模型，搭配对应的弯头、三通、变径等构件，就能快速搭建出完整的风路系统模型，为后续的风阻模拟、工程量统计提供准确的模型基础。
