M3螺杆端微型压式测力称重传感器

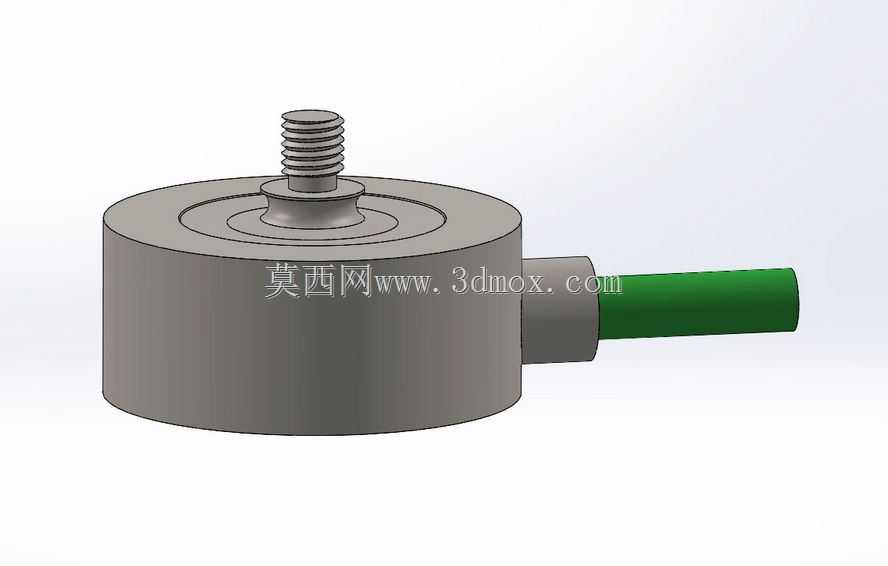

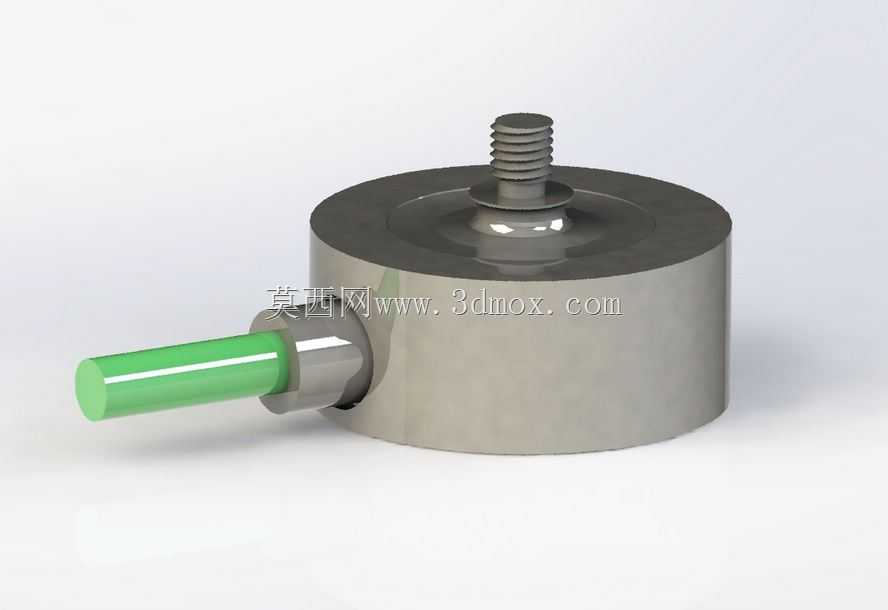

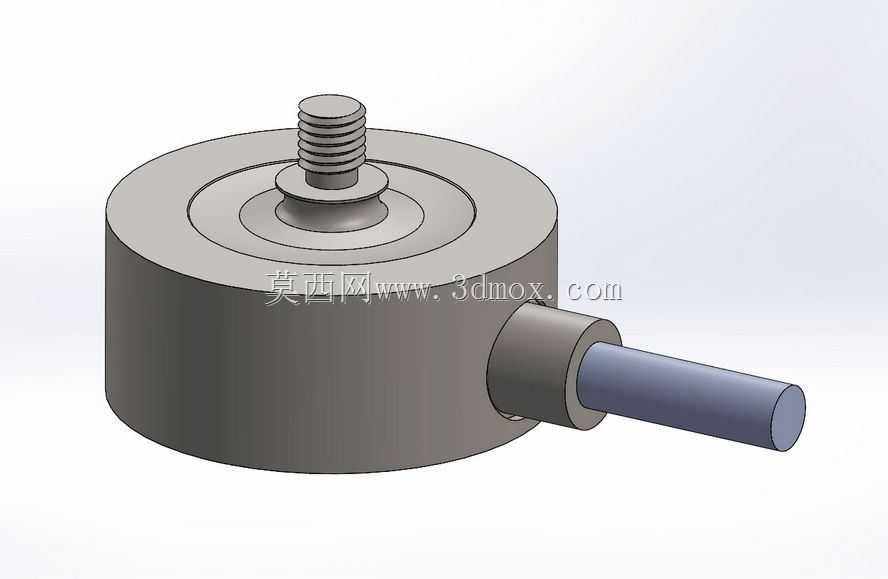

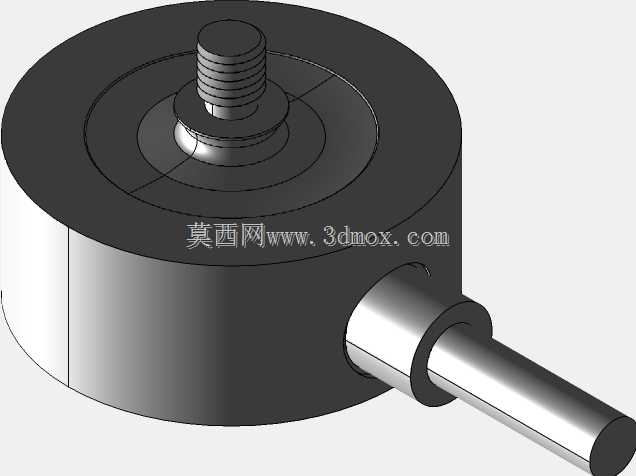

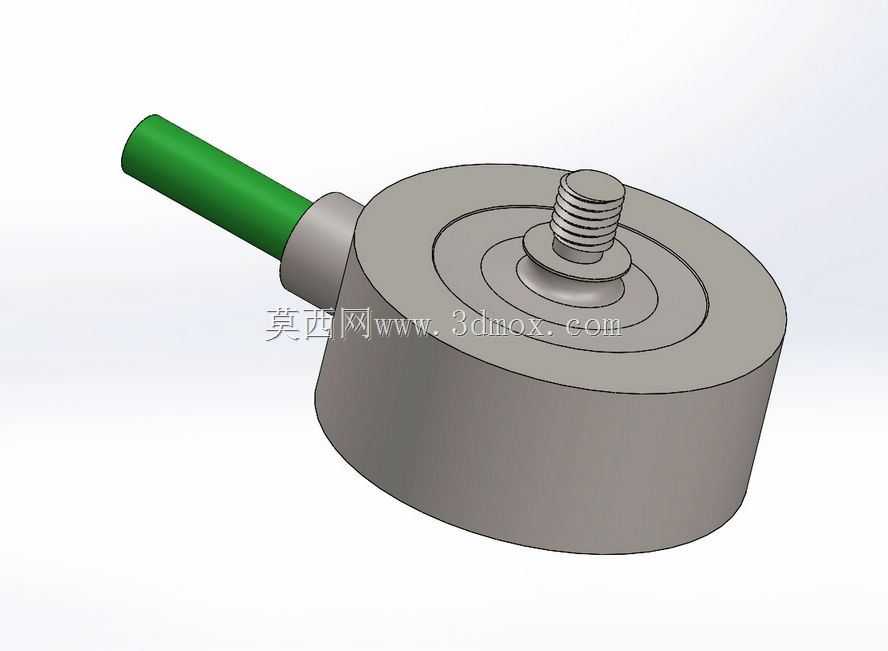

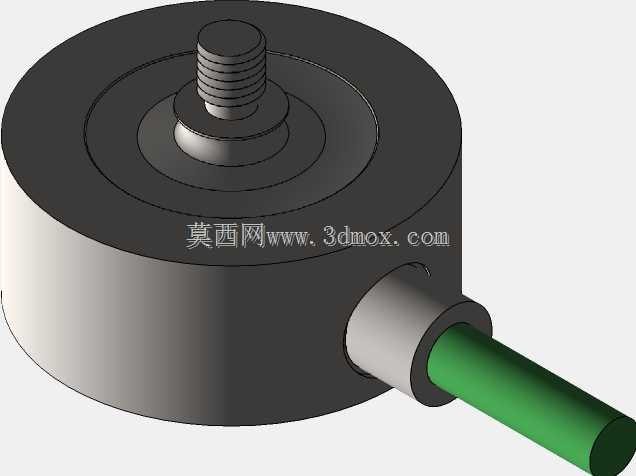

　　这类微型螺杆端测力传感器，核心适配小空间内的压缩力检测场景，常见于3C电子压装工位的压合力监控、小型自动化装配线的压入力闭环、精密测试仪器的插拔力采集、医疗微量给药设备的推力反馈，甚至是小型机器人关节的接触力检测环节，因为安装空间受限，传统轮辐式、S型称重传感器根本无法布置，这类带外螺纹加载端的微型结构就成了小量程力检测的首选。从结构设计逻辑来看，主体采用矮圆柱式弹性体布局，相比同量程的柱式传感器，径向抗偏载能力更强，加载端直接加工M3外螺纹，不需要额外设计加载转接件，被测力点可以直接通过螺纹拧入传感器加载端，消除了转接结构带来的力值传递误差，也大幅压缩了整体安装高度。出线端采用侧向径向出线的设计，相比轴向出线的同规格传感器，

　　不需要在传感器轴向预留线缆弯折空间，进一步降低了轴向安装尺寸要求，线缆与弹性体衔接处做了应力释放过渡结构，避免设备运行中线缆反复弯折导致的引线断裂问题。弹性体的应变区设计在主体圆柱的内环薄壁位置，贴片区域做了均力处理，即使加载点存在微小的角度偏差，也能保证应变片采集的力值线性度，不会因为局部应力集中导致测量数据跳变。量程覆盖50N、100N两个常用小力值档位，也可适配5kg、10kg对应力值的压缩测量场景，过载保护余量按照1.5倍满量程设计，避免工位调试过程中意外压过载损坏弹性体。安装边界方面，主体圆柱外径控制在极小尺寸范围内，安装时只需要在安装基座上加工对应直径的沉孔，将传感器主体嵌入沉孔定位，不需要额外设计复杂的固定支架，

　　加载端的M3螺纹可以直接连接压头、触发杆等执行零件，螺纹旋合长度控制在3-5个牙距即可，过长的旋合长度会顶到弹性体内部的应变区，导致测量零点漂移。设计建模过程中，弹性体的薄壁厚度是核心参数，需要结合材料的弹性模量、满量程应变输出值反复校核，既要保证满量程下应变片的输出灵敏度满足采集要求，又要避免薄壁过薄导致抗过载能力不足，同时还要兼顾加工工艺性，薄壁部分的厚度公差控制在0.02mm以内，才能保证同批次传感器的灵敏度一致性。出线端的护套采用金属与橡胶复合结构，金属部分与弹性体主体过盈压装，保证衔接处的密封性，橡胶部分包裹线缆，既可以缓冲线缆的弯折应力，也能阻挡车间内的切削液、粉尘进入传感器内部。在实际选型应用中，

　　需要注意加载力的方向必须与传感器轴线重合，偏载角度不能超过3°，否则会带来额外的侧向力分力，导致测量误差增大，如果工位存在不可避免的微小偏载，可以在加载端加装球面压头，自动找正力的作用方向。这类传感器的输出信号通常搭配微型应变放大器使用，因为安装空间紧凑，放大器可以就近布置在传感器附近，缩短弱信号传输距离，降低工业现场的电磁干扰影响。建模时需要注意各部分的装配公差，螺纹部分采用6g精度公差，主体外圆采用h7公差，保证嵌入安装孔时的定位精度，弹性体与线缆衔接处的过渡圆角不能省略，避免应力集中导致的长期使用疲劳损坏。相比粘接式安装的微型压力传感器，这种带螺纹加载端的结构拆装更方便，设备维护时不需要重新涂胶固化，直接拧下螺纹即可更换传感器，大幅降低了设备的维护停机时间。在3C行业的按键手感测试工位，这类传感器可以直接安装在测试压杆端部，实时采集按键按下过程中的力值变化曲线，判断按键的手感是否符合工艺要求；在小型伺服压装机的压头位置，安装这类传感器可以实现压装过程的力位移闭环控制，保证压装精度控制在0.1N以内，避免压坏精密的电子零件。
