微型S型拉压两用称重测力传感器结构

　　在小量程测力与称重场景里，这类S型微型拉压传感器的应用覆盖范围极广，从桌面级小型拉力试验机的力值采集，到自动化装配线上的压装力监测，再到小型包装设备的分装称重、3C产品按键按压力检测、医疗设备的夹持力反馈，甚至是智能家居里的称重模块，都能见到这类结构的身影。不同于大量程S型传感器的厚重结构，小量程款的结构设计更侧重应变区的应力均匀性，避免局部应力集中导致的线性偏差，同时要兼顾安装空间的紧凑性，适配狭小安装位的使用需求。

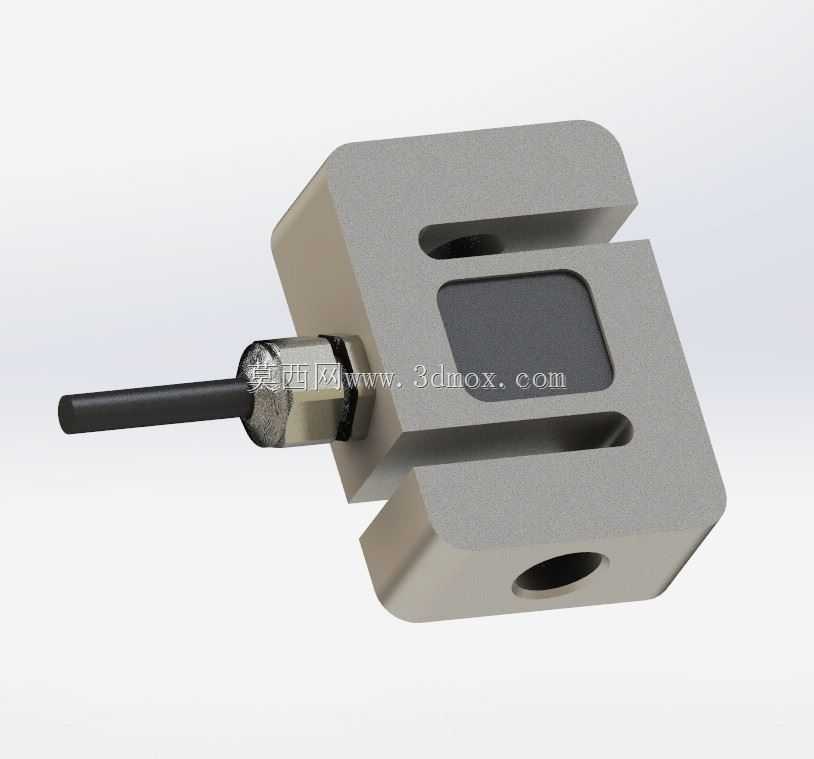

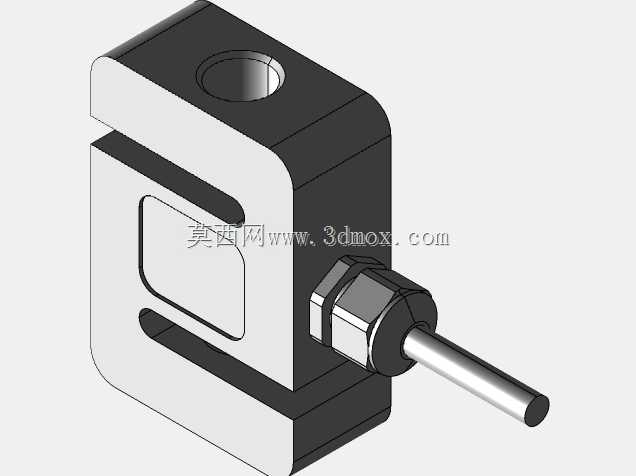

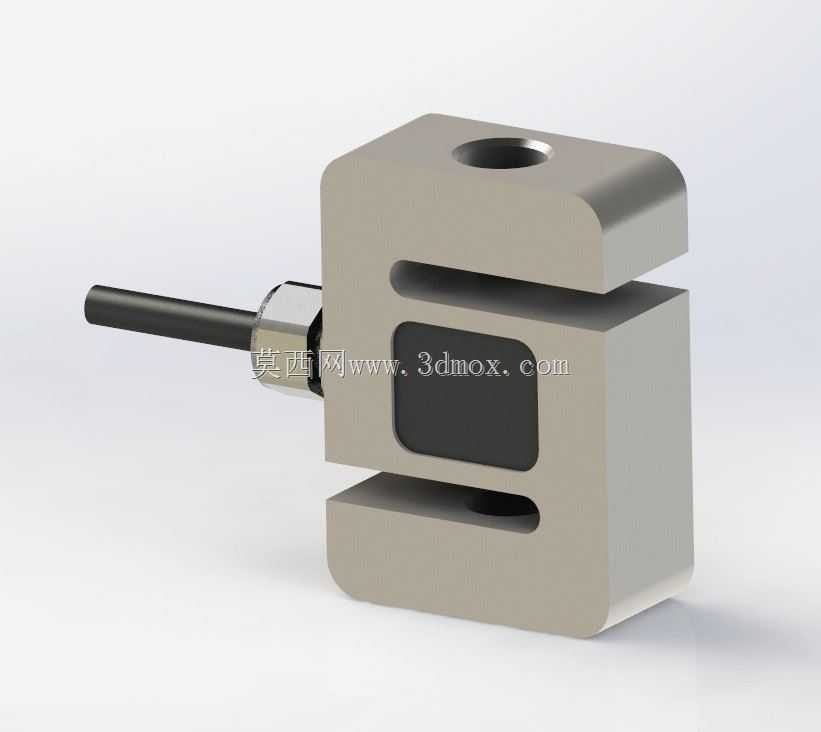

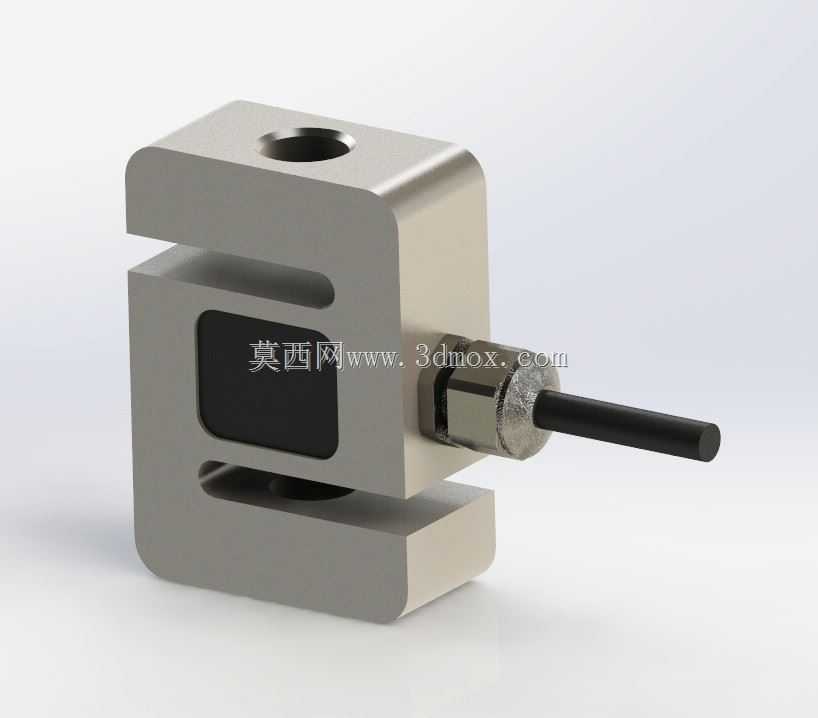

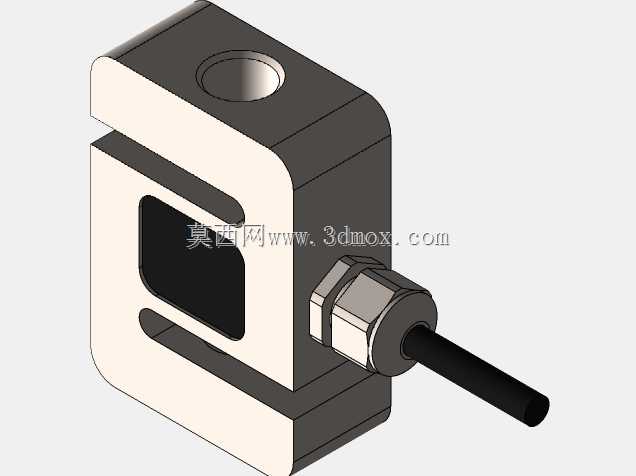

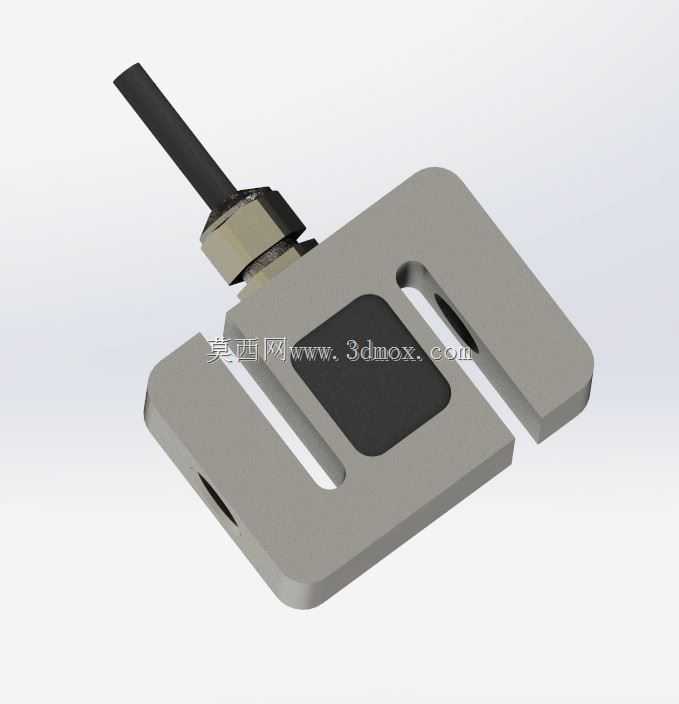

　　从结构设计逻辑来看，这款传感器采用经典S型梁体结构，核心弹性体为一体化金属加工成型，没有拼接焊缝，从根源上避免了装配间隙带来的迟滞误差。梁体中间的镂空区域是核心应变区，应变片就贴装在该区域的正反两面，当两端受到拉力或者压力时，应变区产生均匀的弹性形变，通过应变片的电阻变化输出对应力值的电信号。两端的M8螺纹孔是核心安装接口，不管是拉力场景下的拉杆连接，还是压力场景下的压头安装，都可以通过标准螺纹直接适配，不需要额外设计复杂的转接结构，大幅降低了设备端的安装设计成本。出线端采用侧出式防水接头设计，线缆通过金属锁紧接头与梁体固定，避免设备运行过程中线缆晃动拉扯应变片引线，提升长期使用的可靠性，接头处的密封结构也能适配多粉尘、轻微溅水的工业现场环境，不需要额外做复杂的防护结构。

　　从安装边界尺寸来看，这款传感器整体外形方正，没有突出的异形结构，安装时只需要预留对应长宽高的方正空间即可，不需要为异形结构额外避让。两端螺纹孔的同轴度是安装时需要重点关注的参数，安装时要保证受力方向与传感器轴线重合，避免侧向力、偏载带来的测量误差，如果安装场景存在不可避免的偏载，需要在两端加装万向接头或者柔性连接件，抵消侧向力的影响。梁体侧面的黑色区域是应变片的封胶保护区域，安装时要避免尖锐物体磕碰该区域，也不能在该区域额外钻孔、焊接，否则会破坏应变片的粘贴状态，导致传感器零点漂移甚至直接损坏。

　　不同量程的款型在应变区的壁厚上做了差异化设计，100N量程的款型应变区壁厚最薄，能感知极小的力值变化，适合微力检测场景；2000N量程的款型应变区壁厚相应增加，保证满量程加载时的形变在弹性体的弹性变形区间内，不会出现塑性变形。选型时需要根据实际使用的最大力值选择对应量程，尽量让常用工作力值落在量程的30%-70%区间内，这个区间内传感器的线性度、重复精度表现最优，同时要预留15%左右的过载余量，避免瞬间冲击力超过弹性体极限导致损坏。

　　在设备集成时，这类传感器的输出信号通常是毫伏级模拟信号，需要搭配对应的变送器转换成标准的电压或者电流信号，再接入PLC或者采集仪表，如果是高精度测量场景，还要注意传感器的供电稳定性，避免电源纹波影响测量精度。安装固定时，两端的连接螺杆拧入螺纹孔的深度要控制在合理范围，拧入过浅会导致连接强度不足，加载时出现螺纹滑牙；拧入过深则会顶到弹性体内部结构，导致应变区产生额外预应力，影响零点输出和测量线性。对于动态测量场景，还要注意传感器的固有频率，小量程S型传感器的固有频率相对较高，能适配大部分中低速动态力检测场景，如果是高频冲击力测量，还需要额外校核传感器的响应频率是否满足需求。

　　日常使用中，这类传感器不需要额外的维护，只需要定期检查安装螺栓是否松动、线缆是否有破损即可，如果长时间不用，要将传感器放在干燥无腐蚀的环境中保存，避免弹性体受潮锈蚀影响测量精度。相较于悬臂梁式称重传感器，这类S型结构同时适配拉向和压向的力值测量，安装方式更灵活，在小量程双向测力场景下的适配性远高于单一受力方向的传感器，这也是它在小型自动化设备里被广泛应用的核心原因。
