紧凑型法兰式微型测力称重传感器结构

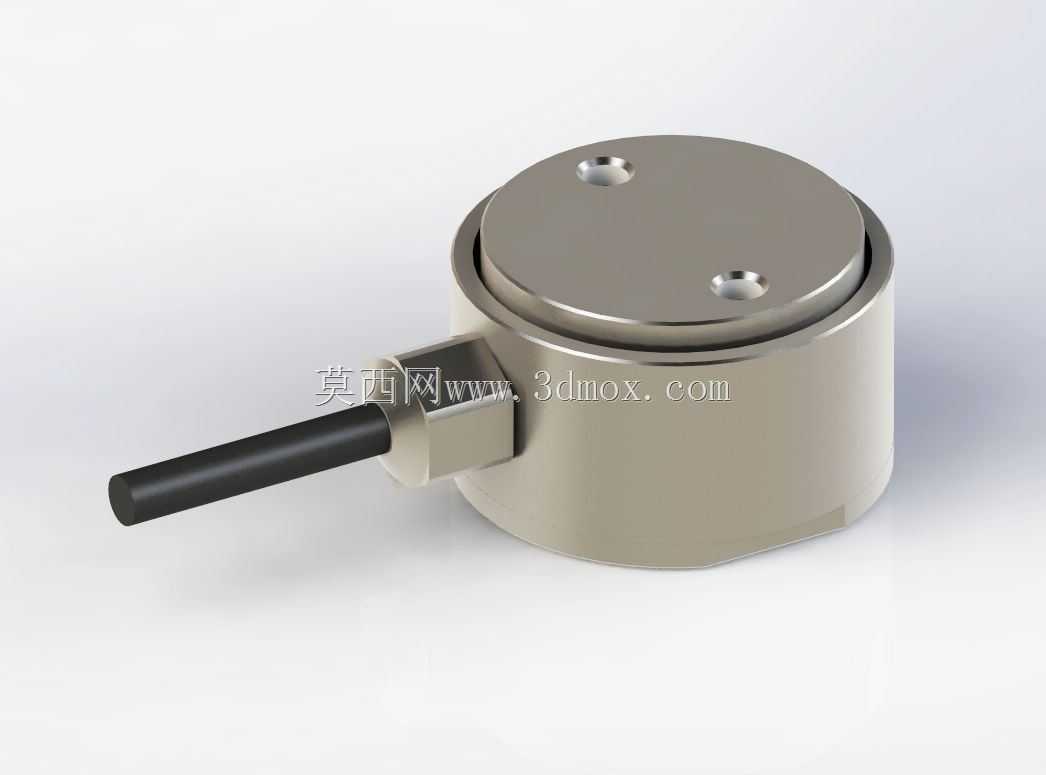

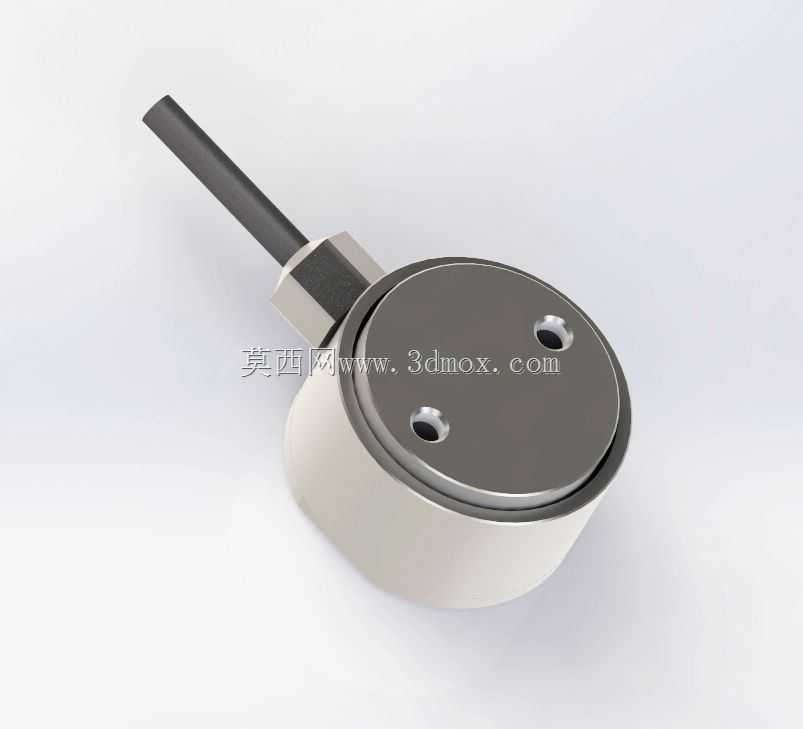

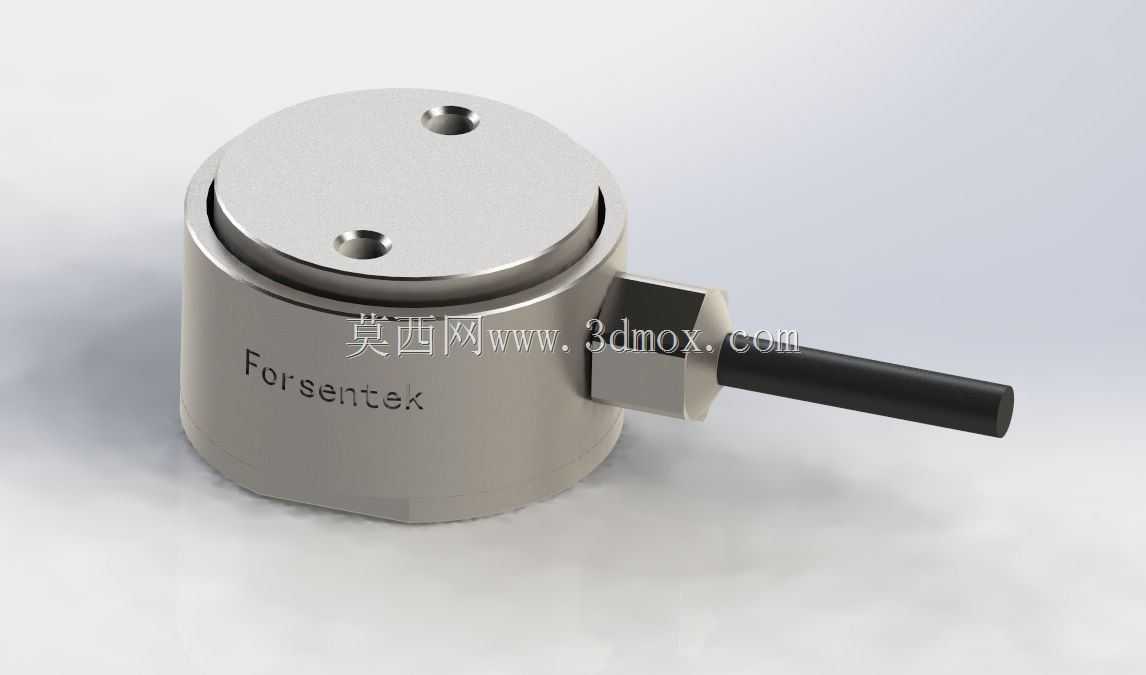

　　这类微型法兰式测力称重元件，在小空间测力场景里的适配性极强，很多做精密压装设备、小型插拔力测试工装、医疗微量给药设备、3C产品按键手感检测工位的结构工程师，在选型时都会优先考虑这类结构。不同于大吨位称重传感器需要预留大尺寸安装空间，这款法兰式结构的核心设计思路就是在有限安装边界内，实现50N到200N量程范围内的精准力值采集，整体采用圆柱式主体搭配侧出引线的布局，主体顶面设置两个对称的安装定位孔，不需要额外设计复杂的转接支架，直接通过两个紧固件就能完成与被测工位的刚性连接，安装面的平面度公差在建模时控制在0.02mm以内，避免安装偏载带来的测量误差。

　　从实际使用场景来看，这类传感器常被集成在小型压装机的压头末端，用来实时监测压装过程中的压力变化，判断压装是否到位、是否存在卡滞或者过压问题；也会被用在精密张力控制场景里，比如细导线、薄膜材料的收放卷工位，通过法兰面固定在导向辊支座处，实时采集材料张力波动，给张力控制系统提供反馈信号；还有不少桌面级力学测试设备，比如微型插拔力测试仪、软质材料硬度测试工装，也会选用这类传感器，因为它的整体高度很低，不会占用过多的垂直安装空间，侧出的引线可以顺着设备侧壁走线，不会和周边运动部件产生干涉。

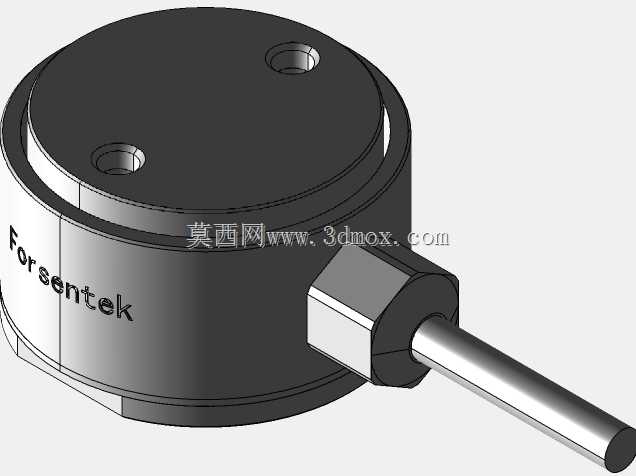

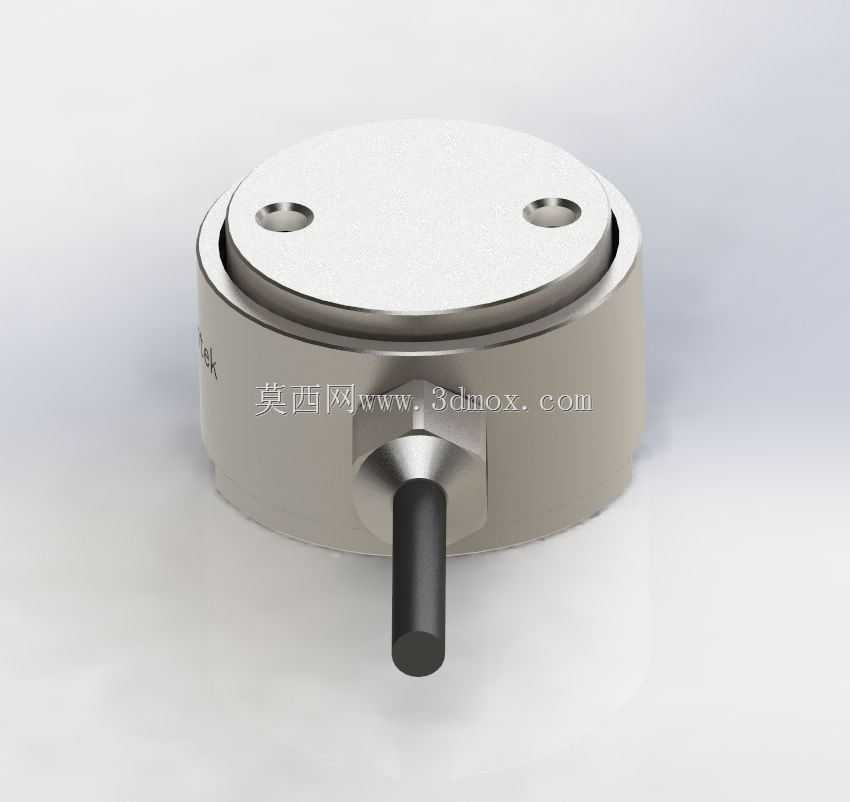

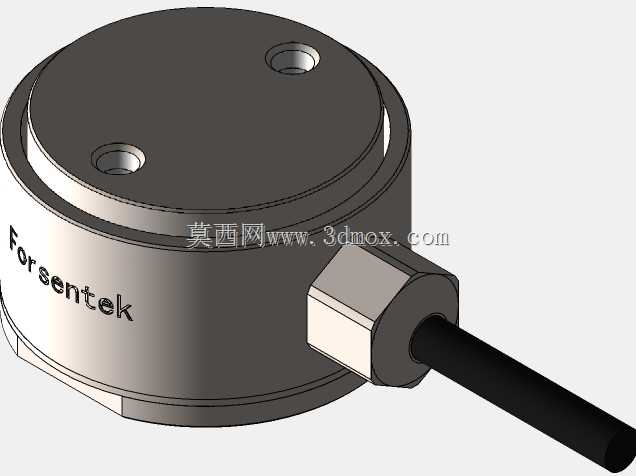

　　建模过程中需要重点关注几个核心结构的尺寸边界：首先是主体圆柱的外径，这类小量程传感器的外径通常控制在20mm到30mm区间，整体高度不超过15mm，属于典型的薄型紧凑结构，安装孔的中心距要和常用的小型安装工位匹配，孔位采用沉孔设计，紧固件安装后不会突出顶面，保证受力面完全贴合被测部件；其次是出线部位的防护结构，引线从主体侧面的凸台引出，凸台和主体之间做了圆弧过渡，避免应力集中导致引线根部断裂，引线采用带屏蔽层的护套线，建模时要预留足够的引线弯曲半径，避免实际装配时出现硬折弯导致线芯断裂。

　　从功能特性上看，这类传感器采用应变式测量原理，弹性体设计在主体内部，外部的金属壳体做了密封处理，可以应对普通工业场景里的粉尘、少量凝露环境，不需要额外加装防护外壳。受力方向为垂直于顶面法兰面的轴向力，设计时已经做了一定的偏载补偿，允许存在不超过5°的安装偏角，不会对测量精度产生明显影响。在做设备结构设计时，需要注意传感器的安装底座要有足够的刚性，不能采用薄板类支撑结构，否则受力时底座变形会连带传感器产生附加弯矩，导致测量值出现偏差；另外要注意传感器的额定负载选型，正常使用时的工作力值最好控制在额定量程的70%以内，避免长期满负载或者冲击负载导致弹性体产生塑性变形，影响测量精度甚至造成传感器损坏。

　　很多工程师在建模选型时容易忽略出线方向的空间预留，这款传感器的引线是从侧面径向引出，所以在安装位的侧面要预留至少10mm的走线空间，不能把传感器紧贴在侧壁安装，否则引线会被挤压，长期使用容易出现破损。另外两个安装孔的锁紧力矩要控制在合理范围，不能用过大的力矩锁紧，否则会导致壳体产生内应力，影响内部弹性体的初始应力状态，造成零点偏移。这类结构的三维建模过程中，弹性体部分的细节通常做了等效简化，因为核心应变区的结构属于传感器的核心工艺参数，外部建模只需要保证外部安装尺寸、接口位置、外形轮廓和实物一致，就能满足设备整体装配、干涉检查的设计需求，不需要还原内部的应变片、调理电路等细节，毕竟对于设备设计工程师来说，这类传感器属于标准外购件，建模的核心目的是确认安装适配性、预留足够的操作和维护空间，而不是去复刻传感器本身的生产工艺。

　　在实际装配场景里，这类传感器的校准通常是在出厂时完成，设备集成时只需要做好机械安装和信号接线即可，不需要额外做复杂的校准，法兰式的安装结构相比螺纹式安装的微型传感器，抗扭转能力更强，不会因为被测部件的轻微转动导致传感器跟着转动，避免引线被扭断的问题，这也是很多旋转压装、小角度摆动测力场景优先选法兰结构的核心原因。
