多量程高精度单点平行梁称重传感结构

　　在零售称重、工业检重、小型配料设备的设计选型过程中，单点式平行梁称重传感结构是应用频次极高的测力元件，本次建模还原的是覆盖3kg、5kg、10kg、20kg四个常用量程的高精度单点称重结构，建模过程完全参照实物的受力逻辑与安装边界还原，可直接用于设备结构干涉校验、安装工位布局设计环节。

　　从实际应用场景来看，这类结构常被集成在桌面式电子秤、小型自动检重台、包装线末端重量复检工位、实验室精密配料设备中，区别于大量程的S型、轮辐式传感结构，单点平行梁的结构形式可以在较小的安装空间内，实现单安装点支撑下的偏载误差补偿，也就是说当被称重物体放置在秤台任意位置时，结构本身的应变区设计可以抵消偏置载荷带来的测量误差，不需要额外搭配多组传感器做均载布局，能大幅降低小型称重设备的整体结构成本与安装调试难度。

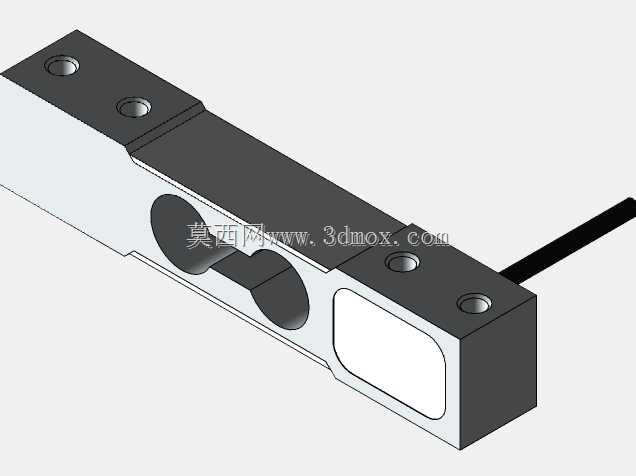

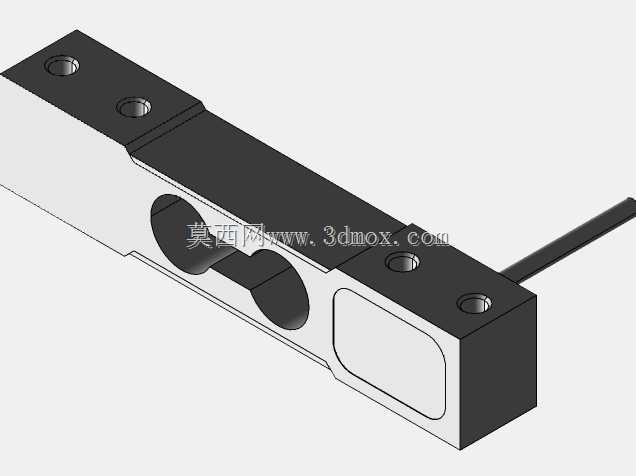

　　从功能特性来看，该结构的核心受力区为梁体中部加工出的双平行孔应变区，这种开孔形式可以让梁体在承受垂直方向载荷时，应变区产生均匀的弹性形变，避免应力集中导致的测量线性度偏差，同时梁体两端的安装孔位采用对称布局，一端为固定安装端，通过两个螺栓锁紧在设备基座上，另一端为载荷承载端，用于连接秤台或载物平台，出线端从固定端侧面引出，避免载荷动作过程中对线缆造成拉扯磨损。建模过程中对应变区的壁厚、过渡圆角都做了精准还原，因为这些细节直接决定了梁体的额定量程与抗过载能力——比如3kg量程的应变区壁厚更薄，20kg量程的壁厚对应加厚，不同量程的产品外形安装尺寸保持一致，方便设备厂商在同一款机架结构上，根据称重需求切换不同量程的传感元件，不需要重新修改安装孔位与机架结构。

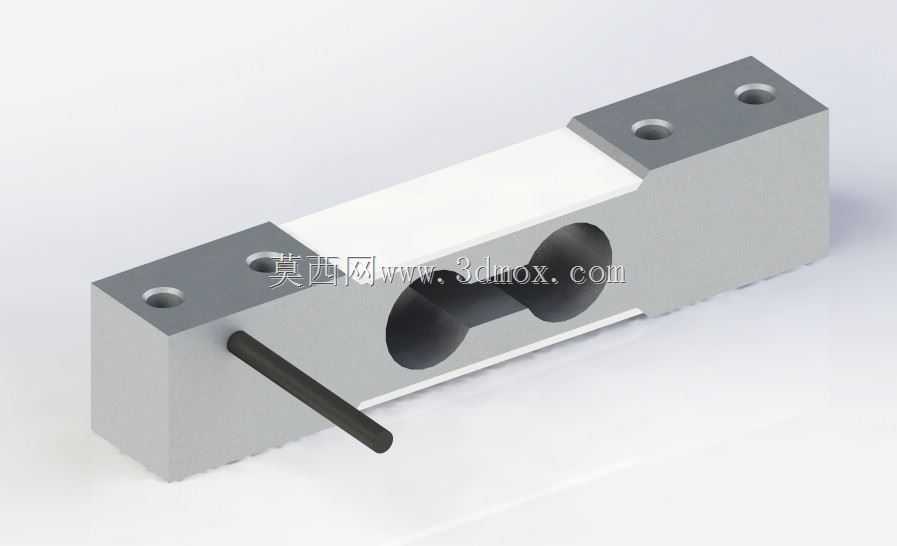

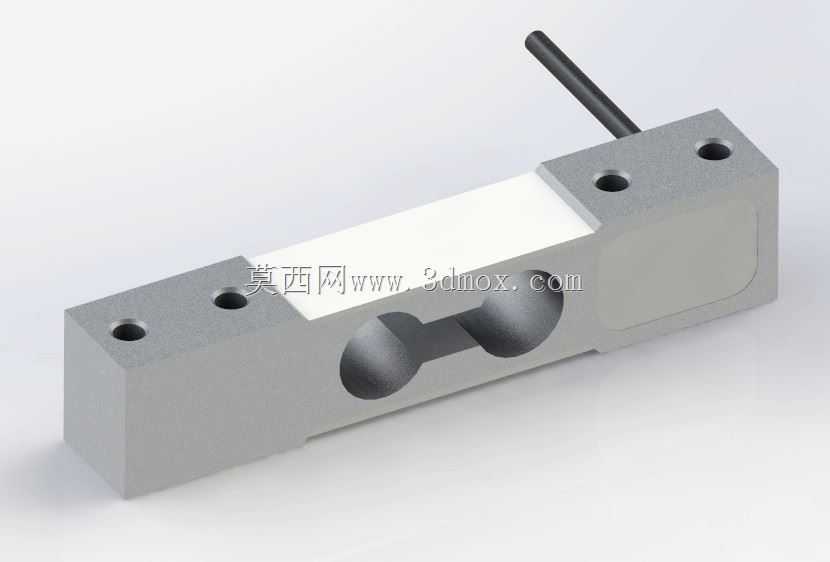

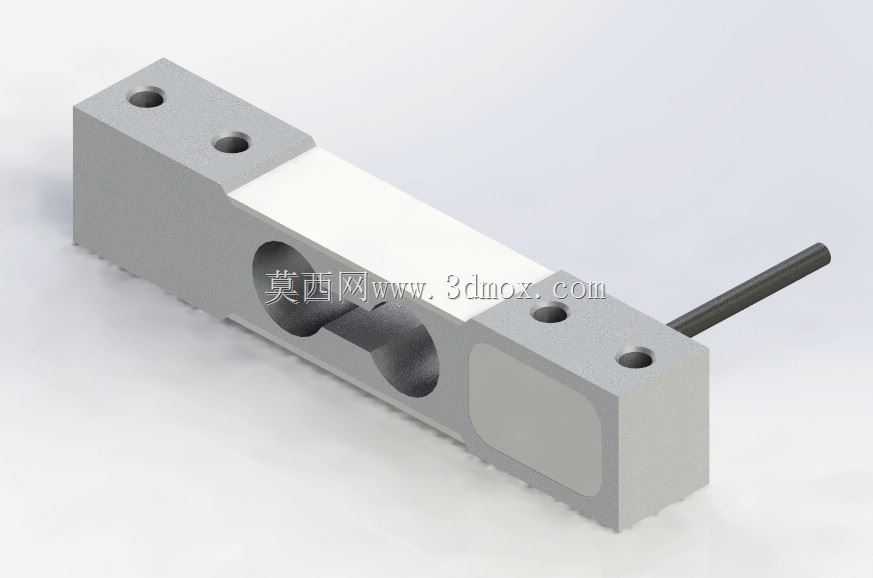

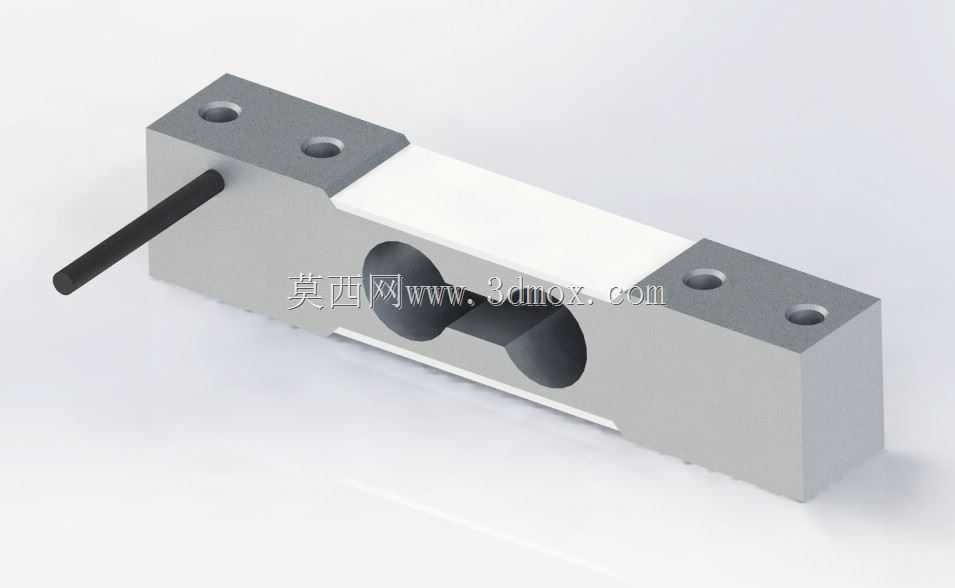

　　在设计思路上，这类传感结构的外形采用长方体梁式布局，整体为铝合金材质加工成型，表面做阳极氧化处理提升抗腐蚀能力，中部的应变片粘贴区域做了平整加工，预留了防护盖板的安装位，也就是模型上梁体中部的白色区域，这个区域用于覆盖密封胶与防护盖板，保护内部粘贴的应变片不受潮气、粉尘的侵蚀，提升工业现场使用的稳定性。安装边界方面，模型还原的结构总长度、安装孔中心距、梁体高度都完全匹配行业通用的安装尺寸，固定端两个安装孔的间距、承载端两个安装孔的间距都符合常规小型秤台的安装标准，梁体底部与安装基座之间预留了足够的形变间隙，避免载荷施加时梁体底部碰触基座导致测量失效，线缆引出位置的孔径、出线方向也做了还原，方便结构设计时提前规划线缆走线槽的位置，避免装配时出现线缆弯折半径不足的问题。

　　做这类传感元件的三维建模时，最容易忽略的细节是应变区的过渡圆角与安装孔的沉头深度，如果过渡圆角建模过小，后续做有限元受力分析时会出现应力集中的假阳性结果，误导结构强度校核；如果沉头深度还原不准，装配时会出现螺栓头凸出梁体表面，导致秤台安装不平整、测量零点漂移的问题。本次建模过程中，对这些装配相关的细节都做了1:1还原，包括梁体承载端的表面防滑纹理、固定端的定位基准面，都可以直接用于生成工程图、做装配干涉检查，也可以作为设备选型时的尺寸校验依据，帮助结构工程师快速完成称重工位的布局设计，减少实物测绘的工作量。在实际设备调试中，这类单点传感器的安装平面度要求较高，所以建模时也还原了安装面的平面基准，方便设计时对应调整基座安装面的加工精度要求，保证传感器安装后受力均匀，测量精度符合设计指标。
