平行梁式高精度称重测力传感器结构

　　在工业称重、定量包装、小型台秤这类对载荷检测精度有明确要求的场景里，这类平行梁结构的称重元件是应用占比极高的检测部件，区别于拉压式、S型等其他结构的测力传感器，它的安装形式更适配平面承载的设备布局，不需要额外设计复杂的拉压传力结构，能直接固定在设备安装基座上，承载面直接对接称重台架即可完成力值传递，大幅简化配套设备的结构设计工作量。从结构设计逻辑来看，这类传感器采用整体式铝合金或合金钢坯料铣削成型，核心的弹性体区域做了对称的双孔应力集中设计，这种结构能让粘贴在孔壁位置的应变片在承受垂直向下载荷时，产生均匀且线性的形变，避免偏载带来的检测误差，弹性体两端的安装固定端做了加厚处理，每个固定端设置两个同轴安装孔，

　　安装时通过螺栓将传感器固定端锁死在设备基座上，另一端为自由承载端，直接承接称重台的载荷，出线端从固定端侧面引出屏蔽线缆，避免线缆在载荷形变过程中被拉扯损坏，同时屏蔽层能有效隔绝工业现场的电磁干扰，保证应变信号输出的稳定性。实际选型适配过程中，首先要确认设备的额定量程，这类传感器覆盖3kg到40kg的常用小量程区间，适配桌面型电子秤、小型定量分装设备、邮政称重台、食材配料称重工位这类载荷不大但对检测精度要求高的场景，安装时需要严格保证固定端的安装平面平面度公差在0.1mm以内，避免安装面不平导致弹性体产生预形变，造成零点偏移和检测线性度下降，承载端与称重台的连接要采用浮动式结构，避免横向力、扭矩传递到弹性体上，

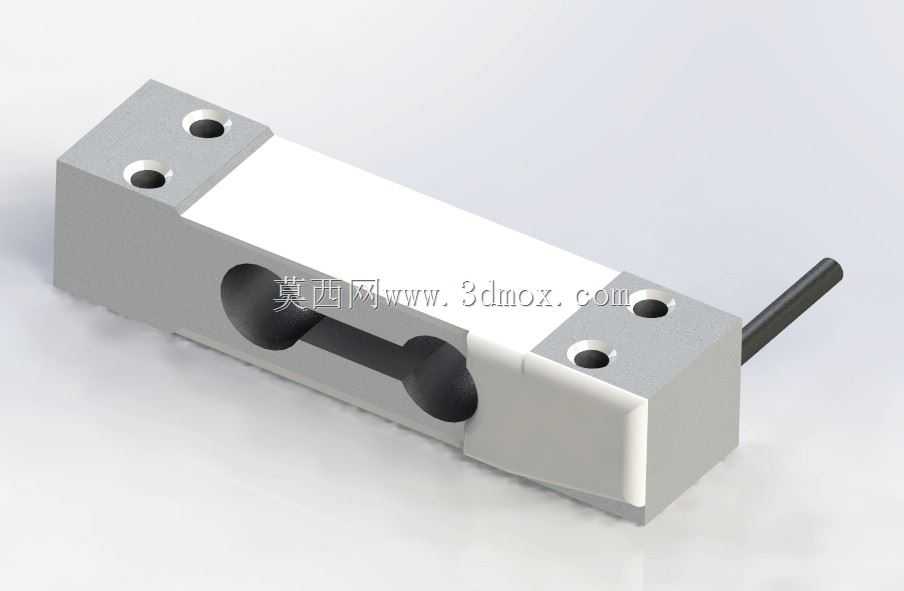

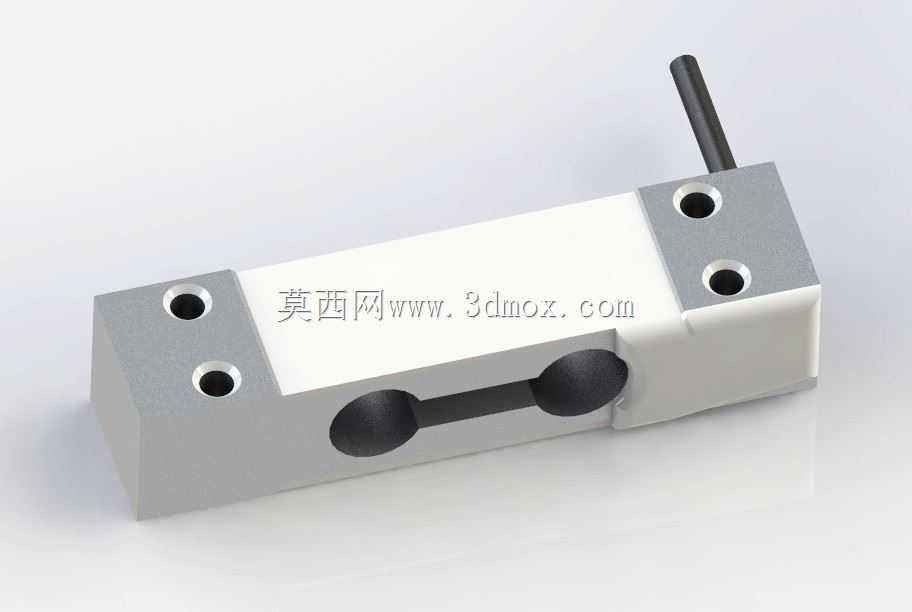

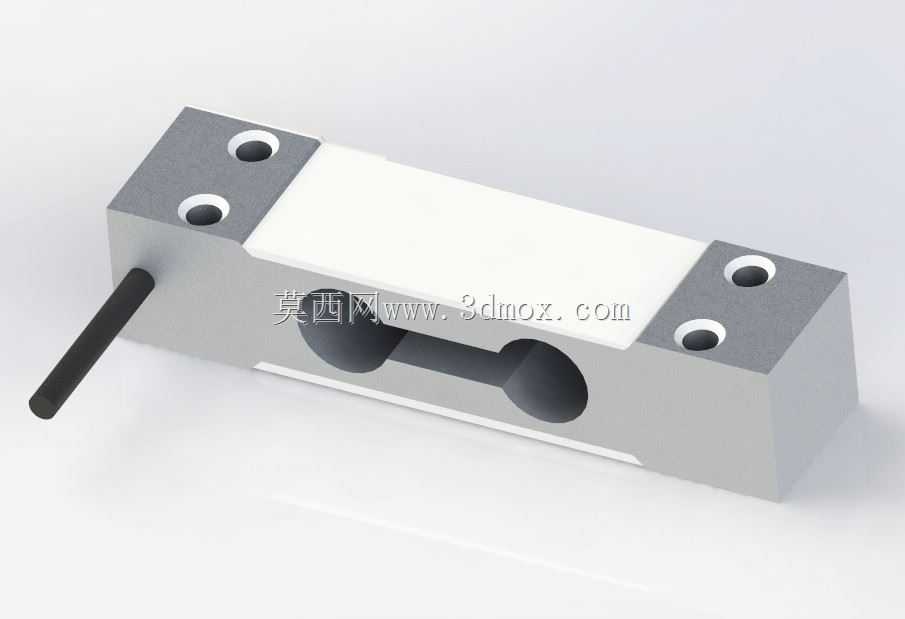

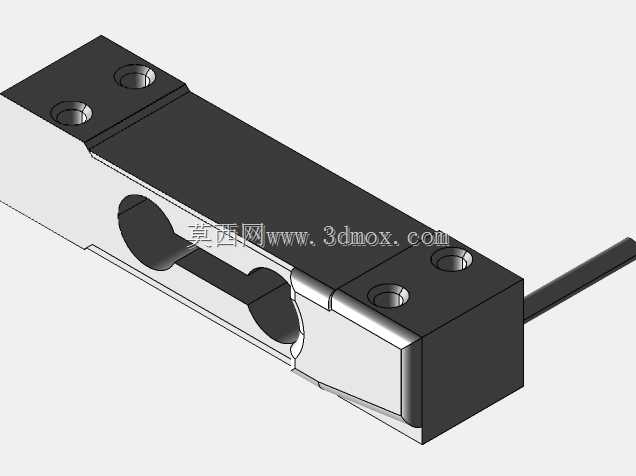

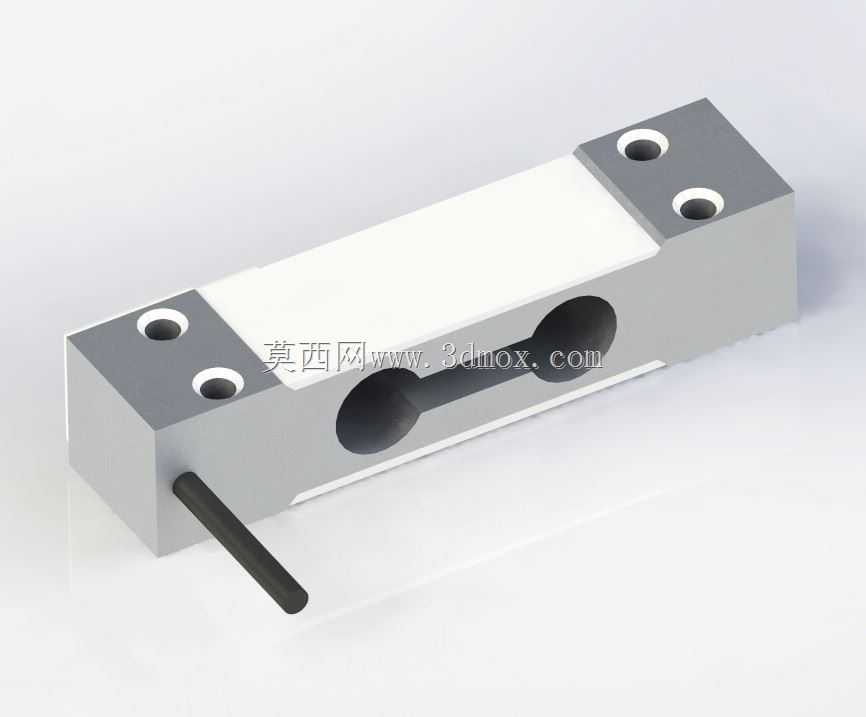

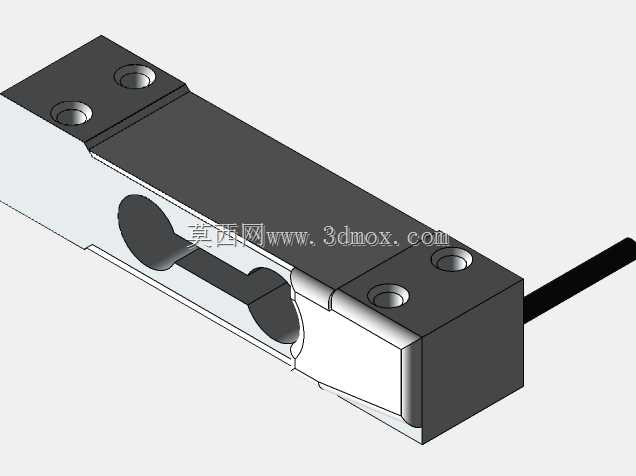

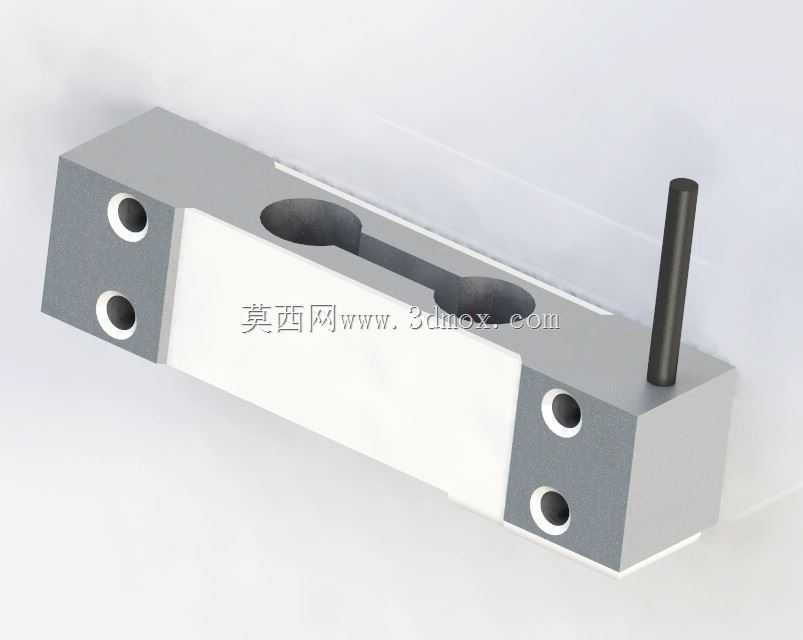

　　损坏应变片结构或导致测量值出现偏差。从三维建模的细节来看，模型完整还原了弹性体的应力槽结构、安装孔的位置公差、出线端的线缆防护结构，弹性体表面的防护涂层区域、应变片封装的白色覆盖层都做了等比例还原，安装孔的沉头深度、孔间距尺寸都按照实际产品的安装边界做了准确复刻，设计人员在做配套设备结构时，可以直接调取模型匹配安装位尺寸，不需要反复核对二维图纸的安装参数，能有效缩短设备开发的结构设计周期。在实际设备调试阶段，这类传感器的安装要注意水平度校准，四个同规格传感器搭配使用时，要保证每个传感器的受力均匀，避免单个传感器过载，弹性体的额定过载能力一般为额定量程的150%，但长期过载会导致弹性体产生塑性形变，造成传感器永久失准，

　　所以在结构设计时要设置机械限位结构，在载荷超过额定值120%时由限位结构承接额外载荷，保护传感器弹性体不受损坏。这类平行梁传感器的信号输出为毫伏级模拟信号，需要搭配对应的称重变送器放大后才能接入PLC或称重显示仪表，建模时也预留了线缆的走线空间，方便设计人员在做设备布线时规划线缆走向，避免线缆与设备运动部件产生干涉。不同于大吨位的柱式、桥式称重传感器，这类小量程平行梁传感器的自重更轻，安装空间占用更小，对于紧凑型的桌面型检测设备、小型自动化称重工位来说，不需要预留过大的安装空间，传感器本身的高度尺寸一般在30mm以内，能有效降低设备整体的台面高度，提升操作人员的使用便利性。在结构细节处理上，弹性体的应力槽边缘做了圆弧过渡处理，避免应力集中导致的弹性体疲劳损坏，长期反复加载卸载也能保证形变的线性度，延长传感器的使用寿命，安装孔的位置做了锪平处理，保证螺栓安装时端面贴合紧密，不会因为安装面的微小凸起导致传感器受力偏移。
