高精度不锈钢单点式重量称重传感器

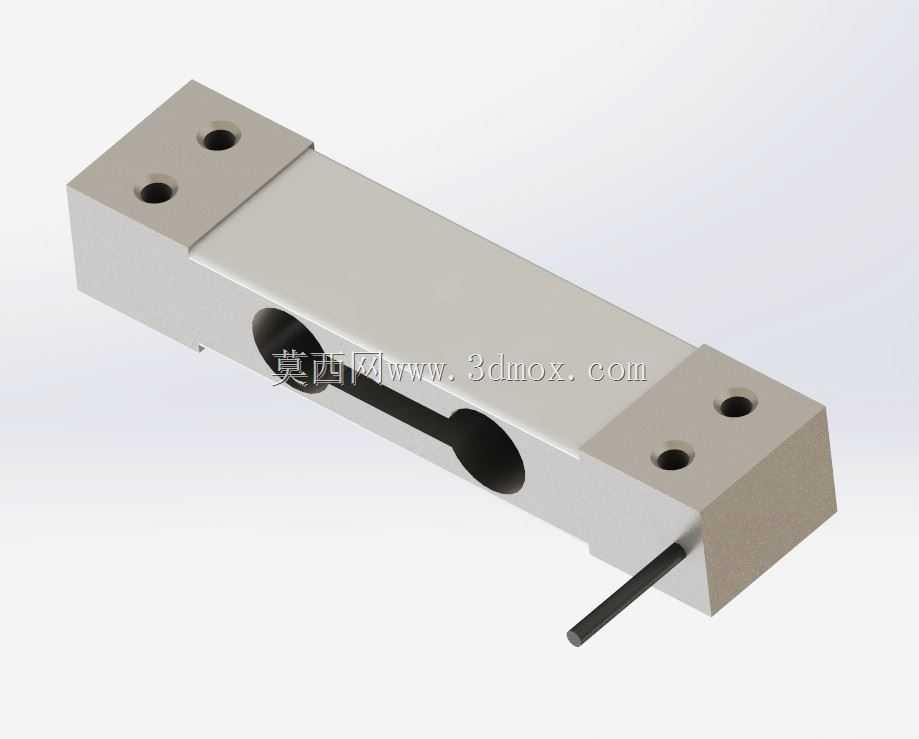

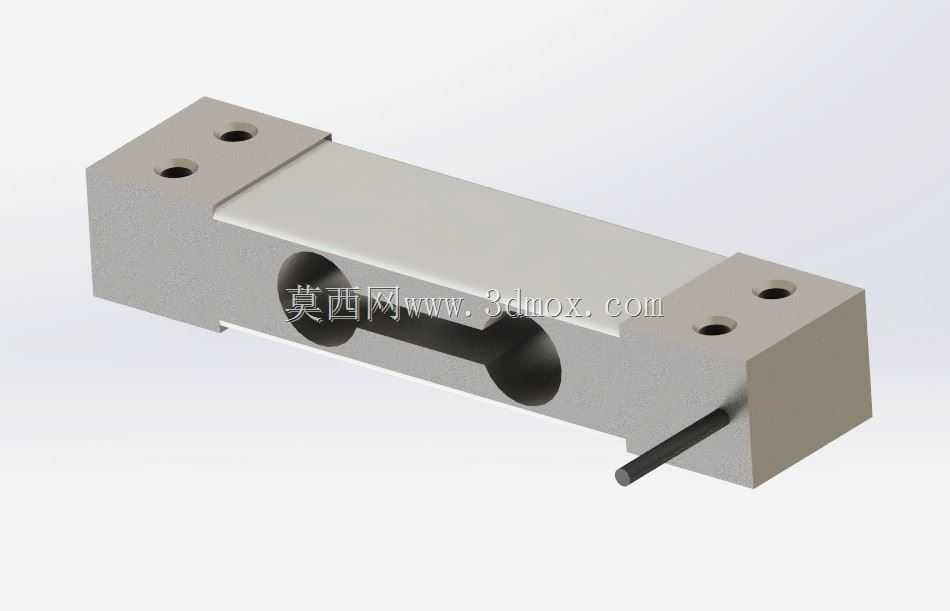

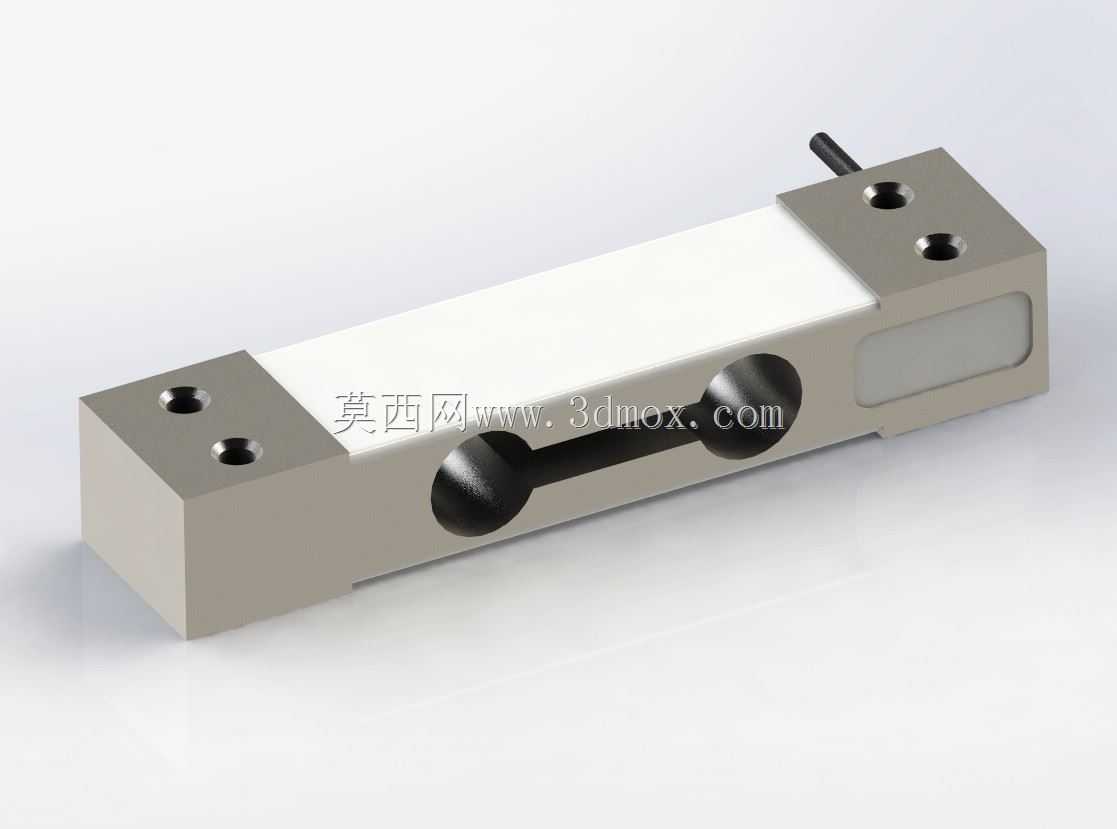

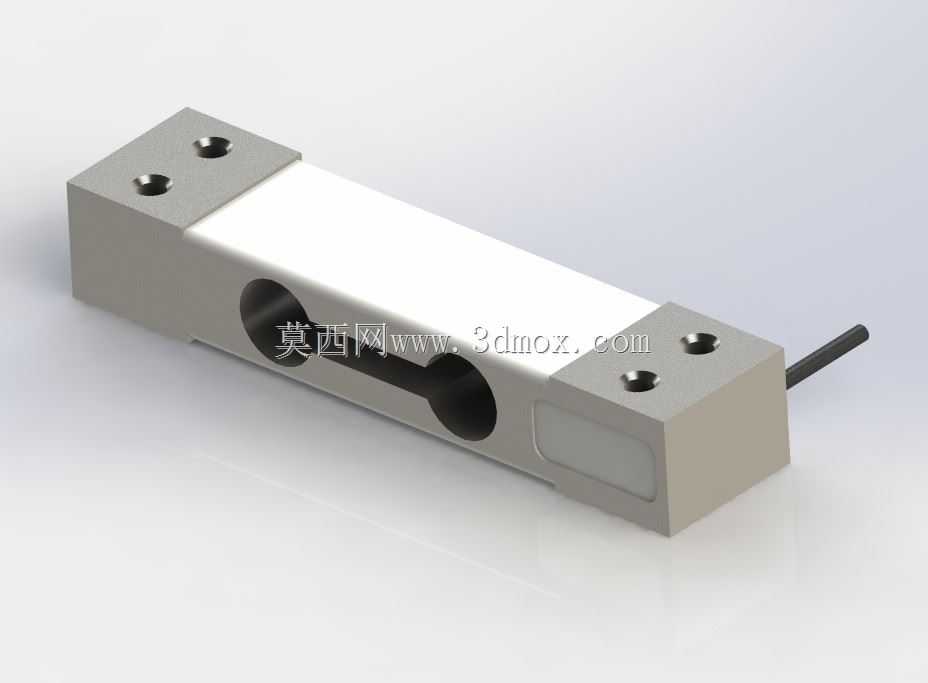

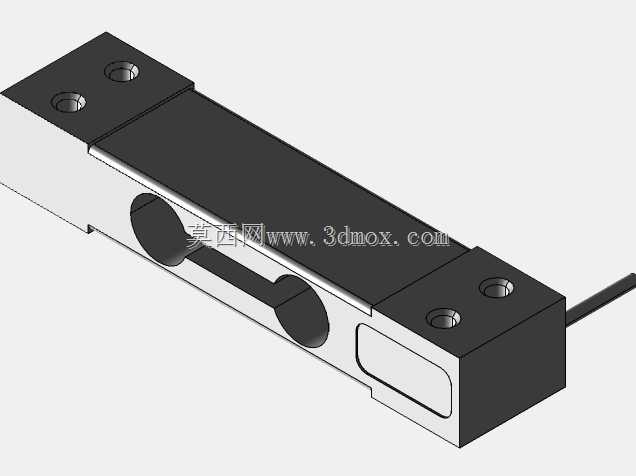

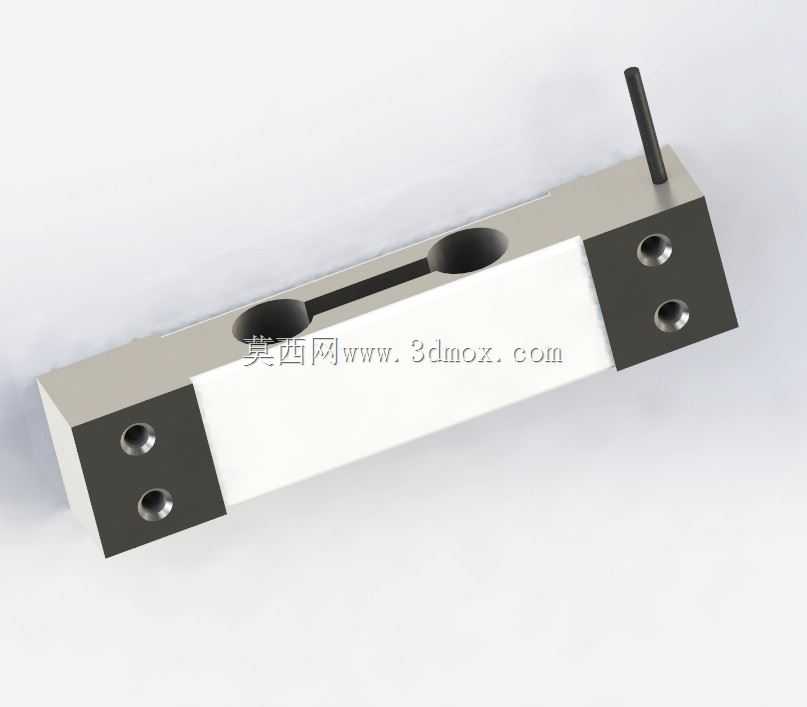

　　在工业称重、商用衡器的结构设计选型环节，单点式称重传感器是小量程静态称重场景里应用占比极高的核心力敏元件，这类元件的结构合理性直接决定整套称重系统的精度稳定性与长期使用寿命。本次涉及的这款不锈钢材质单点称重传感器，覆盖5kg到100kg的常用小量程区间，主体采用平行梁式弹性体结构，整体为长条形块状构型，两端设置对称分布的安装固定孔位，中部为经过力学优化的应变区，出线端采用侧出式线缆设计，能适配多数台秤、桌面秤、小型定量称重设备的安装空间要求。

　　从实际应用场景来看，这类传感器常被用于零售商用电子台秤、小型包装线的定量检重工位、实验室精密称重平台、仓储小件物料的动态检重设备，以及部分工业自动化生产线里的小量程力值检测工位，比如小零件装配过程中的压装力检测、小型元器件的重量分选环节，都能看到这类平行梁单点传感器的应用。和大量程的柱式、S型传感器不同，单点式平行梁传感器的核心优势是可以在单只安装的情况下，支撑一定面积的秤台完成偏载补偿，不需要多只传感器组桥，能大幅降低小型衡器的结构复杂度与装配调试成本。

　　从功能特性层面看，这款不锈钢材质的传感器，弹性体整体采用不锈钢材质加工，相比铝合金材质的同量程产品，抗腐蚀能力更强，能在潮湿、有轻微腐蚀性介质的生产场景下长期使用，比如食品加工车间的称重工位、生鲜配送的分拣秤台，不需要额外做复杂的防腐防护就能稳定工作。弹性体的应变区经过精密的机械加工，开孔位置与壁厚经过反复的力学仿真验证，能保证在额定量程范围内，应变区的形变处于弹性形变区间，不会出现塑性变形导致的零点漂移，同时偏心加载时的误差补偿能力经过调校，在秤台规定的偏载范围内，称重误差能控制在商用衡器的精度等级要求内。传感器的应变片粘贴位置经过精准定位，配合温度补偿电路，能在常规的工业环境温度区间内，减少温度变化带来的测量误差，避免温漂导致的称重数值波动。

　　从设计思路的角度拆解，这类单点传感器的结构设计核心是平衡弹性体的刚度与灵敏度，刚度过高会导致应变片形变量不足，输出信号弱，后续信号放大的噪声占比高，测量稳定性差；刚度过低则会导致弹性体过载能力差，轻微的冲击载荷就容易造成弹性体不可逆损坏。这款产品的弹性体中部采用双圆孔的应变区结构设计，相比单孔结构，应力分布更均匀，能让粘贴在应变区上下表面的应变片更均匀地感知形变，同时两端的固定安装面经过精密磨削加工，平面度与平行度控制在较高的公差范围内，能避免安装时的附加应力导致的零点偏移，减少现场安装调试的校准工作量。出线端的线缆采用密封固定设计，能防止水汽、粉尘从线缆进线位置渗入传感器内部，保护内部的应变片与补偿电路，提升产品的环境适应能力。

　　从外形尺寸与安装边界来看，这类小量程单点传感器的整体长度通常在一百余毫米区间，宽度与高度根据量程不同有小幅调整，量程越大的型号，弹性体的应变区壁厚越厚，整体高度尺寸略有增加。两端的安装孔位采用对称分布设计，孔距符合行业通用的安装尺寸规范，能直接替换同规格的其他品牌同量程传感器，不需要对原有秤台结构做额外修改。安装时需要注意，传感器的一端为固定端，需要刚性固定在设备的基座上，另一端为加载端，与秤台连接时要避免过度约束，保留微小的形变自由度，防止附加力影响测量精度，同时传感器的安装面要保证平整，不能有焊接飞溅、安装毛刺等凸起，避免安装时弹性体受额外的弯曲应力。在秤台设计时，单只这类传感器适配的秤台面积通常在400mm×400mm以内，超过这个尺寸的秤台需要评估偏载误差是否满足使用要求，必要时调整传感器选型或者增加传感器数量。

　　在实际建模与选型应用中，结构工程师需要重点关注传感器的安装孔位尺寸、额定载荷、过载能力、出线方向，以及传感器的形变行程，在设计秤台与安装基座时，预留足够的形变空间，避免传感器在满量程形变时与周边结构发生干涉，同时要考虑线缆的走线空间，避免线缆被挤压或者过度弯折导致信号中断。对于有动态称重需求的场景，还需要在传感器与秤台之间加装合适的减震结构，减少物料上秤时的冲击载荷对传感器的损伤，同时配合信号处理模块做滤波处理，提升动态称重的数值稳定性。这类不锈钢单点传感器因为其结构简单、安装便捷、成本适中、稳定性好的特点，在小量程静态与准动态称重场景中，始终是结构工程师选型的优先选项之一。
