高精度单点式平行梁重量称重传感器

　　这类平行梁结构的称重测力元件，是小量程静态称重场景里应用最广泛的检测部件，日常接触到的商用电子台秤、小型定量包装秤、仓储分拣的动态检重工位、自助售货机的出货重量核验模块、工业生产线的零件缺件检测工位，都会用到这类结构的传感器。它的核心工作逻辑是通过弹性体受载产生的微形变，带动粘贴在梁体应变区的应变片组成的惠斯通电桥输出对应电信号，再经变送电路转换为标准的重量对应数值，相比其他结构的称重元件，单点平行梁的优势在于偏载误差补偿能力强，在额定载荷范围内，只要载荷作用在设计的承载平面内，即使加载点存在一定范围的偏移，输出的重量数值偏差也能控制在工业级允许的误差区间内，不需要额外加装多传感器组做偏载补偿，能大幅降低小型称重设备的整体硬件成本。

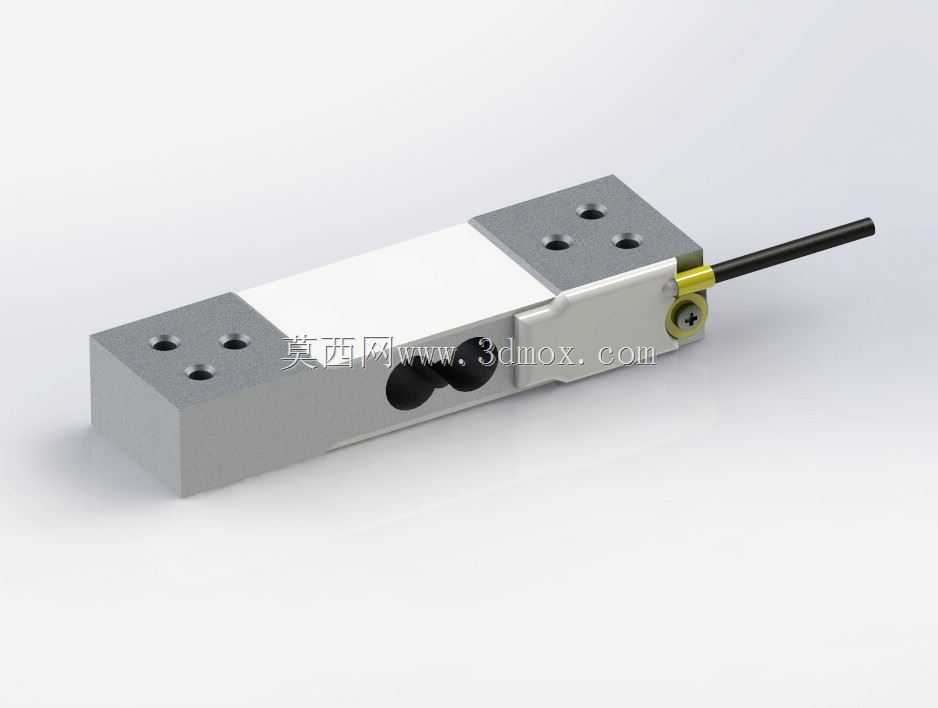

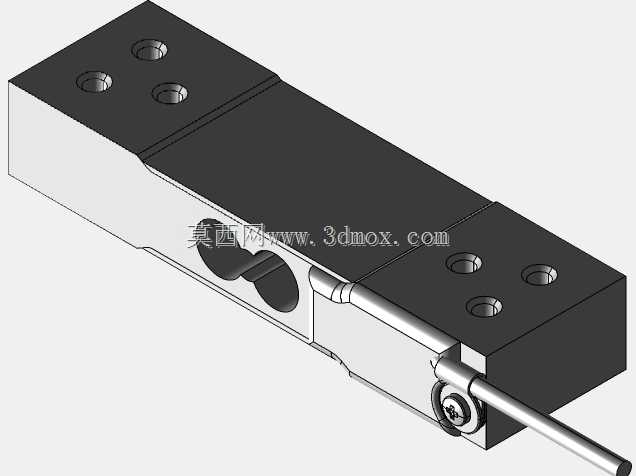

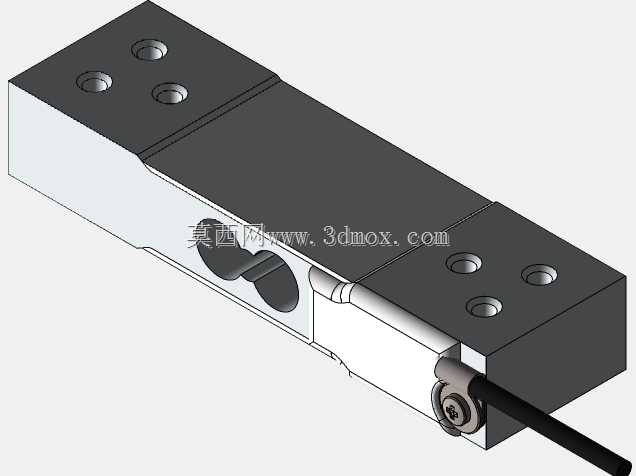

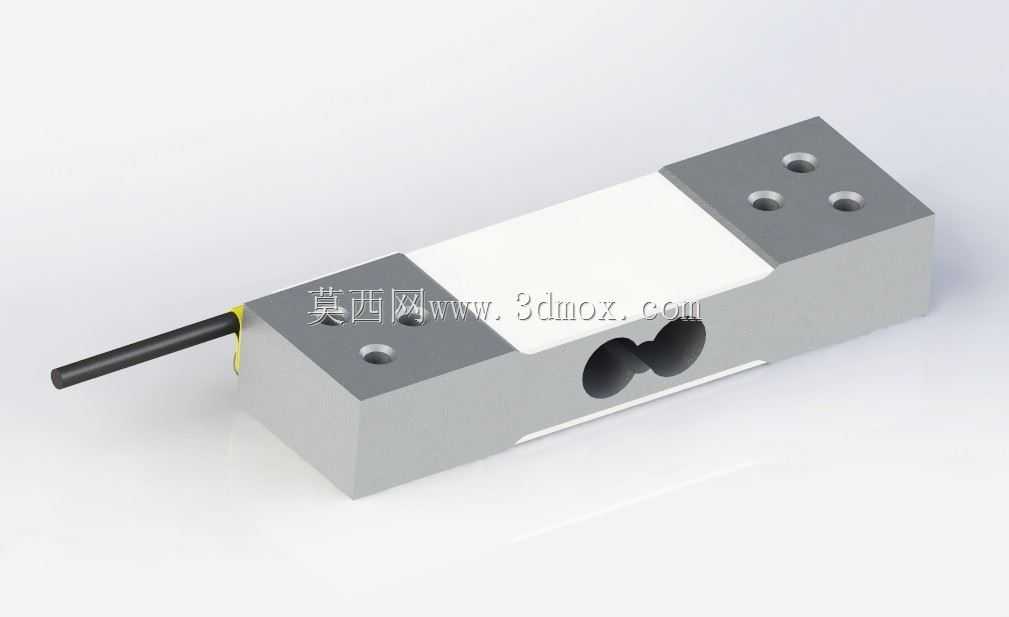

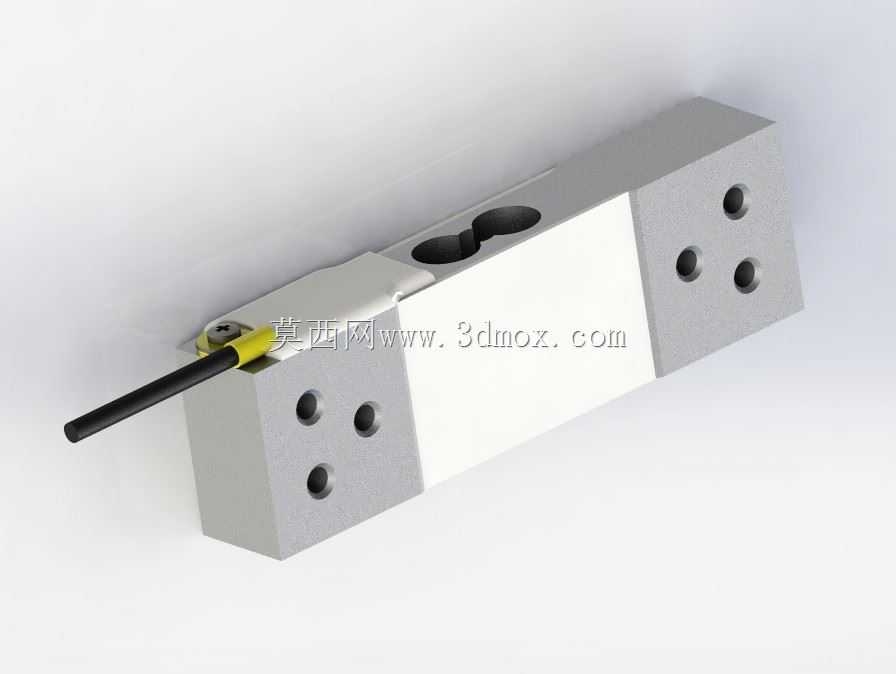

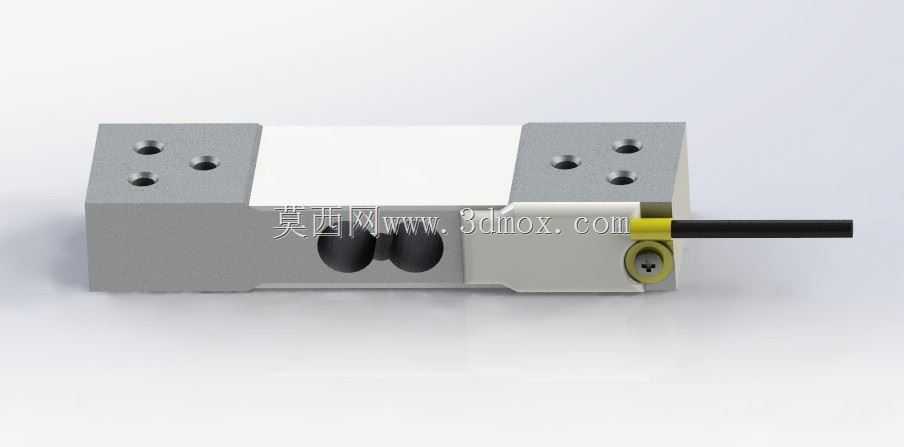

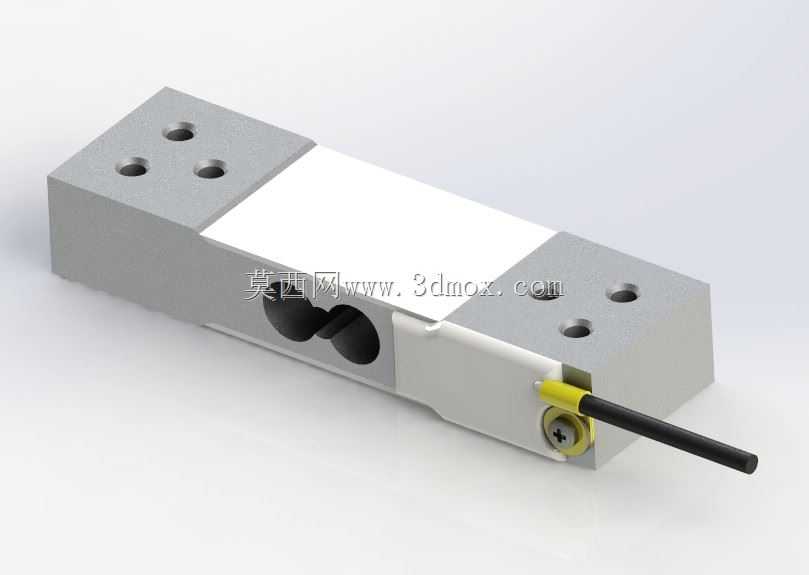

　　从结构设计逻辑来看，这款传感器的弹性体采用整体式铝合金加工成型，铝合金材质的应变滞后小、形变回复速度快，同时重量轻、加工难度低，适配60kg到300kg的中低量程称重需求，弹性体的应变区做了局部减薄处理，也就是梁体中间的白色封胶覆盖区域，这个区域是受力后产生集中微形变的核心位置，外部的密封胶层一方面是保护粘贴在应变区的应变片不受外界粉尘、水汽的侵蚀，另一方面也能缓冲瞬时冲击载荷对敏感元件的损伤，避免过载冲击直接造成应变片脱落或者弹性体不可逆形变。弹性体两端的安装基座上加工有对称分布的固定螺纹孔，一端作为固定端通过螺栓锁紧在设备的安装机架上，另一端作为承载端连接称重台面，出线端采用侧出式线缆设计，线缆根部做了黄铜材质的应力释放防护套，避免设备运行过程中线缆反复弯折造成内部线芯断裂，同时出线位置做了密封处理，能适配多数有少量粉尘、常规湿度的工业现场使用环境。

　　在安装边界的设计考量上，这类传感器的固定端安装孔位公差控制在±0.02mm范围内，安装时需要保证固定基座的平面度不大于0.05mm，避免安装面不平整造成弹性体产生预紧形变，导致零点输出偏移，影响最终的称重精度。承载端连接称重台面时，要尽量保证载荷的作用方向与弹性体的受力轴线垂直，避免侧向力、扭转力直接作用在弹性体上，长期受侧向载荷会造成弹性体的形变疲劳，缩短传感器的使用寿命，严重时甚至会直接造成梁体断裂。选型时需要根据实际使用的最大载荷预留120%到150%的过载余量，比如实际最大称重为80kg的工位，选择100kg量程的传感器即可，既可以保证测量精度处于传感器的最佳线性区间，也能避免偶尔的物料超重冲击造成传感器过载损坏。

　　在实际设备集成过程中，这类传感器通常会配套配套的称重变送模块使用，变送模块负责给传感器提供稳定的桥路供电电压，同时采集传感器输出的毫伏级电信号，经过滤波、放大、AD转换后输出标准的模拟量信号或者数字通讯信号，对接设备的PLC或者称重显示仪表。安装完成后需要进行零点校准和量程标定，零点校准是在承载台面无任何载荷的状态下，将传感器的输出值调整为零点基准，量程标定是在承载台面上放置额定载荷的标准砝码，将输出值对应到额定重量数值，标定过程中要避免周围环境的振动、气流干扰，保证标定数值的准确性。对于有动态称重需求的工位，比如流水线的在线检重，还需要在变送模块中设置对应的滤波参数，过滤掉物料输送过程中产生的振动干扰信号，保证动态称重数值的稳定性。

　　相比柱式、S型等其他结构的称重传感器，平行梁单点式传感器的安装空间要求更低，整体高度尺寸小，不需要复杂的安装附件，只需要通过螺栓将两端固定即可，非常适合集成在空间紧凑的小型称重设备内部。它的防护等级可以满足常规工业车间的使用要求，如果是在潮湿、有腐蚀性介质的使用场景，还可以在弹性体外部增加不锈钢防护外壳，同时在出线位置做灌胶密封处理，提升传感器的环境适应能力。在日常维护过程中，只需要定期检查传感器的固定螺栓是否松动，线缆是否有破损，弹性体表面是否有积料卡滞，避免额外的外力作用在弹性体上影响测量精度，不需要额外的润滑或者其他维护操作，整体的使用可靠性很高，正常工况下的使用寿命可以达到数万小时的加载循环，完全能满足工业设备长期稳定运行的需求。
