厨卫排水管路用硅橡胶密封软接结构

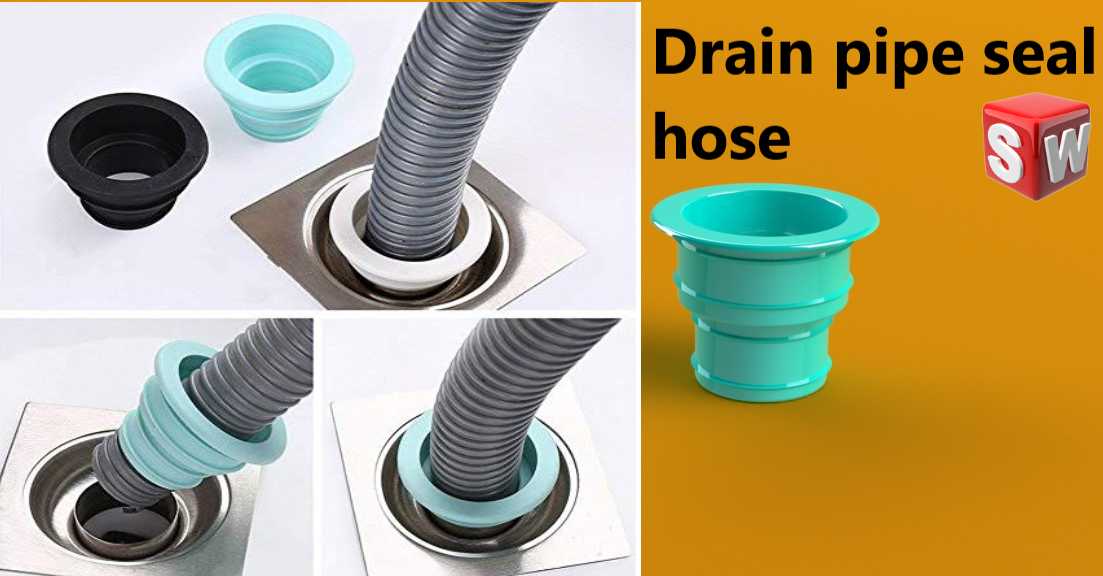

　　日常厨卫空间的排水接驳场景中，排水管与地漏、排水口的衔接位置一直是渗漏、返味的高发点位，传统生料带缠绕、玻璃胶封堵的方式，不仅安装工序繁琐，后期检修拆卸难度大，还容易因为管路移位、温差形变出现密封失效的问题。这套密封软接结构，正是针对这类家装、商用厨卫排水的实际痛点设计，适配常规波纹排水软管与标准地漏、台盆排水口的接驳需求。从结构设计逻辑来看，整个密封组件采用阶梯式变径硅橡胶主体，不同直径的环形凸台对应不同口径的排水口内壁，安装时无需额外涂胶，直接将密封塞压入排水口，再把波纹排水软管插入密封塞的中心通孔即可，依靠硅橡胶本身的压缩回弹性填充管壁与排水口之间的间隙，同时环形凸台的结构能形成多道密封屏障，既可以阻挡排水从衔接缝隙渗出，

　　也能阻隔排水管道内的异味反向溢出。在实际安装边界的考量上，密封塞的最大外径适配常规家装通用的40/50mm标准地漏排水口，中心通孔的尺寸匹配市面主流的洗衣机、面盆、拖把池所用的波纹排水软管外径，安装完成后密封塞上端的外翻边会搭在排水口端面，避免整个密封塞滑入管道内部，也能覆盖排水口端面的微小不平整缺陷。材质选择上采用耐水、耐老化的硅橡胶材质，长期接触厨卫排水中的洗洁精、洗衣液等弱酸碱成分不会出现硬化开裂，适配-20℃到80℃的排水温度区间，即使是临近热水器的排水点位，短时排放高温废水也不会造成密封件形变失效。不同于硬质塑料接头的硬连接方式，硅橡胶材质的软接特性可以吸收排水软管的小幅晃动、位移，比如洗衣机排水时管路的振动、

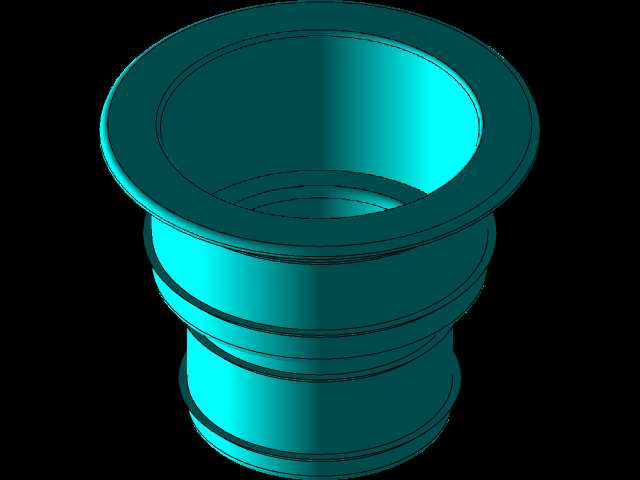

　　台盆下方管路受外力触碰的偏移，都不会破坏密封面的贴合状态，减少后期维护的频次。在三维建模过程中，需要重点还原硅橡胶密封件的阶梯凸台结构尺寸，每一道凸台的外径公差控制在合理的过盈配合区间，过盈量太大会导致安装时压入阻力过大，普通用户徒手难以完成装配，过盈量太小则无法形成足够的密封比压，容易出现渗漏问题；同时波纹软管与密封塞内孔的配合也要做对应的限位设计，内孔壁设置的微凸环可以卡在波纹管的波谷位置，避免排水时管路受水流冲击滑脱。实际应用中，这类密封软接除了家用厨卫场景，也可适配商用拖布池、小型给排水设备的排水口接驳，不需要复杂的安装工具，徒手即可完成拆装，相比传统密封方式，装配效率提升60%以上，密封可靠性也更有保障。

　　建模时还要注意还原硅橡胶材质的形变特性，在装配仿真环节可以模拟压入排水口时的压缩形变，验证各密封面的接触压力是否均匀，避免出现局部密封压力不足的虚封问题；外翻边的厚度也要做合理设计，太薄容易在压装时翻折变形，太厚则会导致与排水口端面贴合不紧密，影响端面的密封效果。
