花键传动连接轴结构设计方案

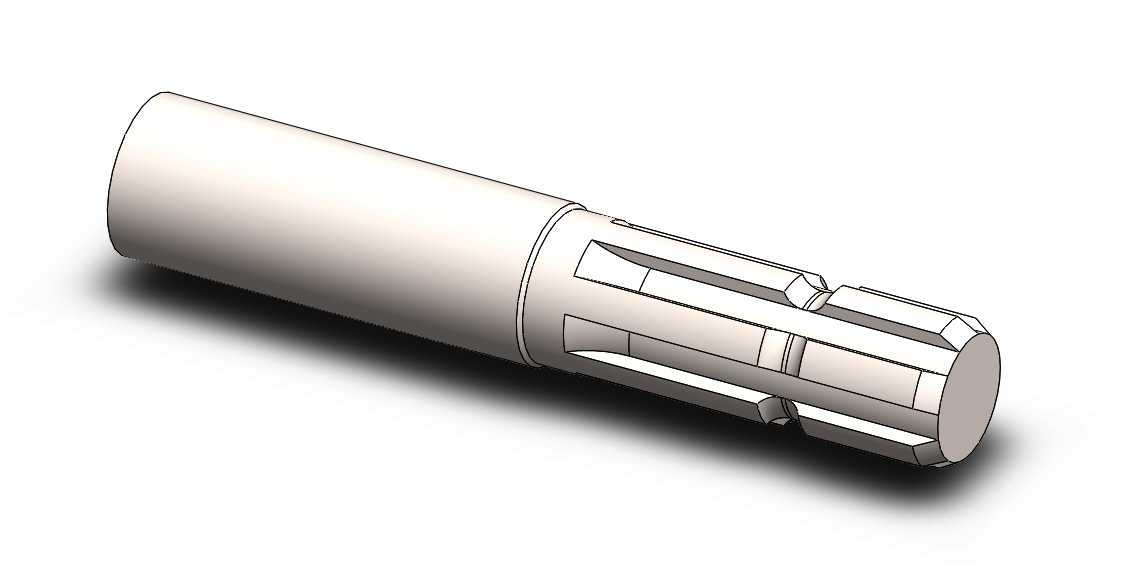

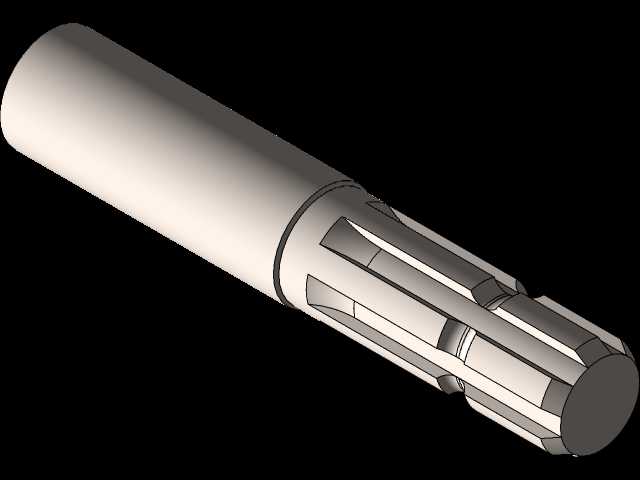

　　这类带花键结构的轴类零件，在中小功率传动链路里承担着扭矩传递与轴向滑移导向的核心作用，常见于仪器仪表的调节机构、小型自动化设备的进给单元、精密传动模组的动力输出端，区别于普通光轴靠过盈配合或键槽单键传扭的形式，花键段的多齿啮合结构能在更小的轴径下承载更大的交变扭矩，同时允许配合的毂类零件沿轴向做限定行程的滑动，适配需要离合、换挡、位置微调的传动场景。从结构设计逻辑来看，轴体分为三个功能区段，一端是光滑圆柱段，主要用于和深沟球轴承或者滑动衬套配合，作为轴系的旋转支撑基准，这一段的外径公差通常取h6级，表面粗糙度控制在Ra0.8以下，保证和轴承内圈配合时不会出现跑圈问题，同时轴肩位置做了R0.5的圆角过渡，

　　避免热处理和长期受载时出现应力集中导致的轴肩断裂。中间的过渡环槽是用于安装轴用挡圈的，用来限定支撑轴承的轴向位置，省去了轴端锁紧螺母的空间，适合安装空间紧凑的小型传动机构，环槽的宽度和深度严格适配标准轴用弹性挡圈的尺寸，槽边做了微小的倒角，方便挡圈安装时卡入，同时不会割伤挡圈的金属基材。另一端的花键段采用矩形花键设计，齿侧配合精度取中等精度，既保证传扭时的齿侧间隙不会过大导致传动回差，也不会因为精度过高增加加工难度和装配成本，花键的齿端做了15度的引导倒角，方便配套的花键毂快速套入，避免装配时磕碰齿尖造成毛刺影响滑动顺畅度。花键末端的轴段做了直径收窄的设计，一方面是作为花键毂滑移的行程限位，另一方面可以安装端部的密封件或者锁紧卡簧，

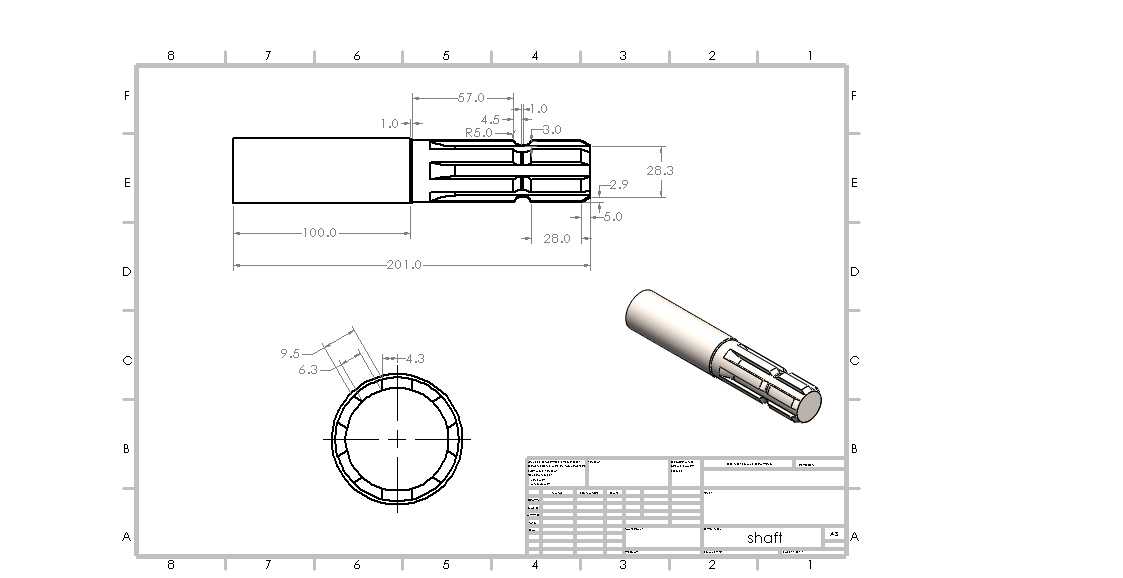

　　防止传动过程中花键毂从轴端脱出。从安装边界来看，整根轴的总长控制在适配小型传动箱体的尺寸范围内，光滑支撑段的长度匹配标准薄壁轴承的宽度，花键段的有效啮合长度大于配套花键毂的长度15%左右，保证滑移到全行程位置时所有齿都能参与啮合，不会出现局部齿过载的问题。设计时需要重点考虑轴的同轴度要求，光滑支撑段和花键段的同轴度公差要控制在0.02mm以内，否则轴高速旋转时会出现径向跳动，导致传动噪音过大、轴承提前磨损，花键齿的等分度公差也要控制在合理范围，避免各齿受力不均出现个别齿过早磨损的情况。选材方面通常选用45号钢做调质处理，硬度达到HB220-250，兼顾强度和韧性，花键齿面如果是用于频繁滑移的场景，还可以做高频淬火处理，

　　将齿面硬度提升到HRC40-45，提升耐磨性能，延长零件的使用寿命。在实际装配场景中，这类轴不需要复杂的锁紧结构，支撑段压入轴承内圈后，靠轴肩和轴用挡圈就能完成轴向定位，花键端套入配套的传动毂后，只需要在端部安装限位卡簧即可完成整根轴的装配，维护时拆卸也十分方便，只需要拆下卡簧就能将轴从支撑端抽出，不需要拆解整个传动箱体的其他部件。这类轴的结构设计没有冗余的特征，所有的轴段直径变化、槽位、倒角都对应明确的装配或功能需求，没有多余的装饰性结构，完全服务于传动功能的实现，是精密小型传动机构里非常典型的轴类零件结构，建模时需要严格把控各段的同轴度、花键齿的参数精度，才能保证后续加工出的零件能直接适配对应的装配场景，不会出现装配干涉或者传动卡滞的问题。
