小型轴流式水轮机传动机构设计方案

　　这套水轮机传动结构的设计，最初是面向小型分布式水力发电场景做的方案验证，适配山区零散径流、农田灌溉渠系的落差水能利用，不需要大规模修筑坝体，依托现有渠系的自然落差就能完成安装部署，单套机组的出力覆盖几百瓦到数千瓦区间，能够满足偏远散户的照明、小型农用设备供电需求，也可作为水文监测站点的自供电动力源，避免长距离布线的成本与运维难题。

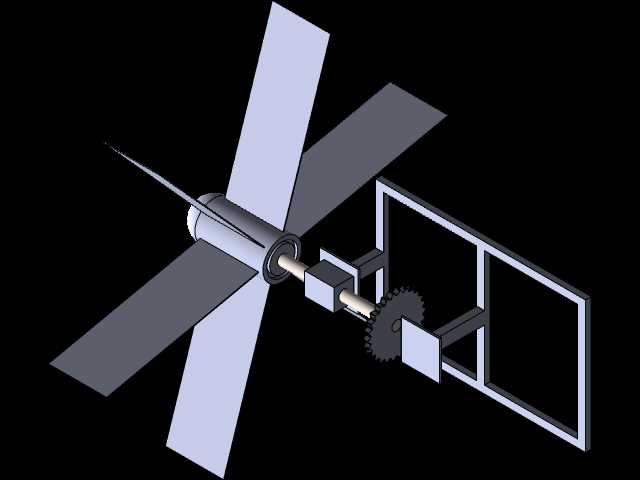

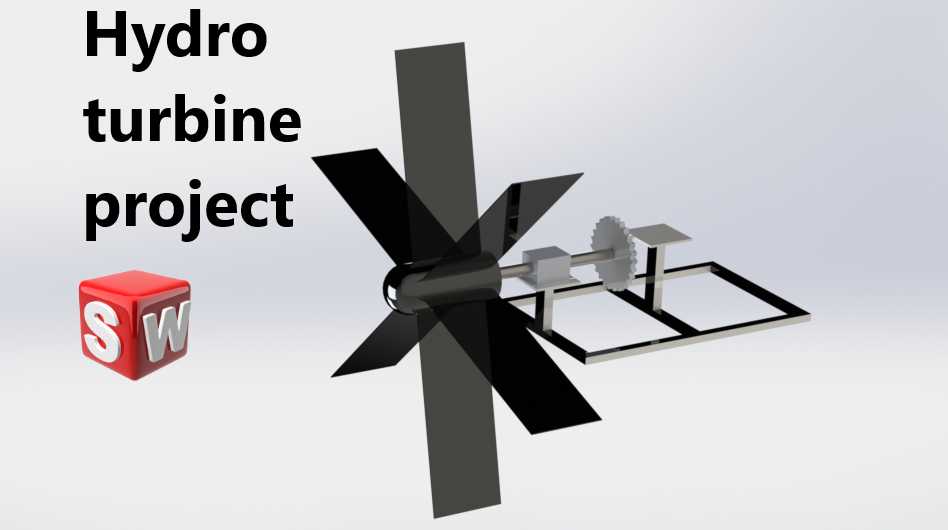

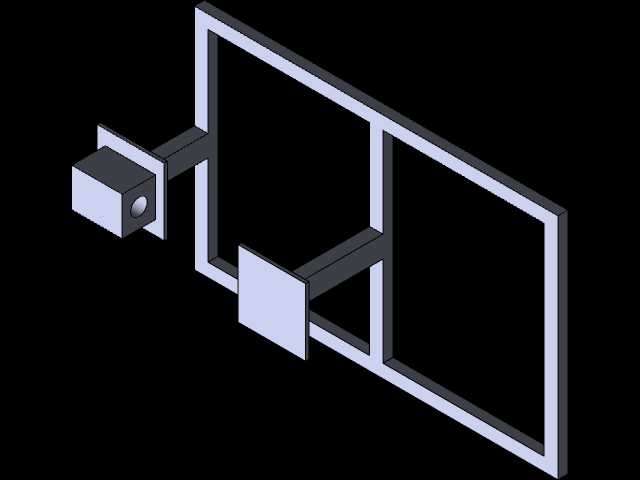

　　从结构布局来看，整套装置采用卧式轴流布置形式，核心的做功部件为六叶式轴流叶轮，叶轮叶片采用等厚直板设计，加工门槛低，普通钣金切割折弯即可成型，不需要复杂的曲面铣削加工，适合小型加工场景的落地制造；叶轮直接与主轴过盈配合连接，省去了复杂的轮毂调节机构，降低了装配难度与后期维护成本，主轴两端采用滑动轴承支撑，支撑座直接固定在下方的方管焊接机架上，机架采用标准规格的矩形钢管焊接成型，整体为框架式结构，既保证了支撑刚度，又能控制整体重量，方便现场搬运与安装固定，机架的底部预留了螺栓安装孔位，可以直接固定在渠系的混凝土基座上，也可通过抱箍结构固定在钢制输水管道末端，安装边界的适配性较强。

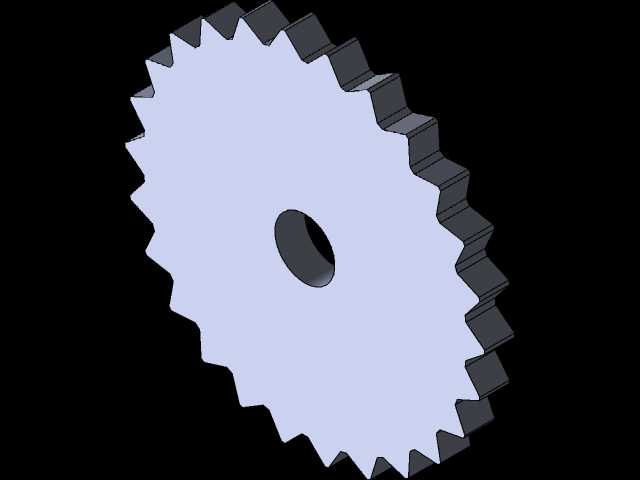

　　传动部分采用直齿圆柱齿轮减速结构，叶轮主轴输出的高转速低扭矩动力，经过一级齿轮减速后传递到输出轴端，输出轴端可以直接连接小型永磁发电机，也可通过带轮结构连接其他农用作业机具，齿轮的模数选取兼顾了传动强度与加工便利性，齿宽参数经过载荷校核，能够适应水流波动带来的冲击载荷，避免瞬时水流增大导致的轮齿折断问题；整套传动结构没有设置复杂的调速机构，依靠水流的自然流速匹配叶轮转速，适配水头变化幅度较小的应用场景，减少了故障点，提升了野外无专人值守场景下的运行可靠性。

　　设计过程中重点考虑了安装边界的适配性，整套装置的轴向长度控制在1.2米以内，叶轮直径为0.6米，对应的安装渠道宽度只需要略大于叶轮直径即可，不需要对现有渠系做大规模的拓宽改造，机架的高度可以根据渠系的水位高度做适配调整，支撑腿预留了不同高度的螺栓孔位，现场安装时可以根据实际水位调整叶轮的浸没深度，保证叶轮的入水深度在叶片高度的三分之二左右，既避免入水过深导致的阻力过大，也防止入水过浅造成的做功效率下降。

　　从功能特性来看，这套结构没有设置复杂的导叶调节机构，结构简单可靠，制造成本低廉，对水质的适应性较强，即使水流中携带少量泥沙、枯枝落叶等杂质，也不会造成机构卡滞，适合野外无人值守的长期运行场景；叶轮的叶片采用螺栓固定在轮毂上，当叶片出现磨损或者变形时，可以单独更换单片叶片，不需要更换整个叶轮，降低了后期的运维成本。

　　在建模过程中，所有的配合关系都按照实际装配约束设置，叶轮与主轴的同轴度、齿轮副的啮合间隙、轴承座的安装位置都经过干涉检查，不存在装配干涉问题，所有的零件都采用可加工的常规结构，没有无法落地制造的异形结构，对应的工程图可以直接导出用于生产加工，也可作为同类型小型水力装置的设计参考模板，方便设计人员根据具体的水头、流量参数调整叶轮直径、齿轮减速比等核心参数，快速完成适配性设计。
