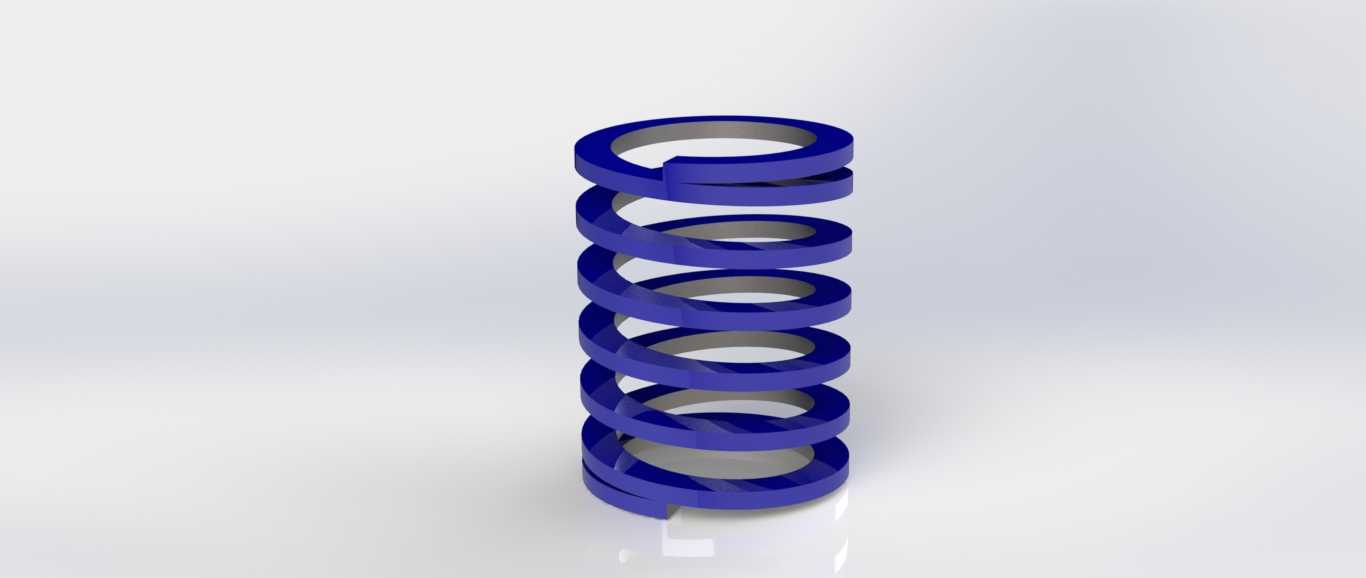

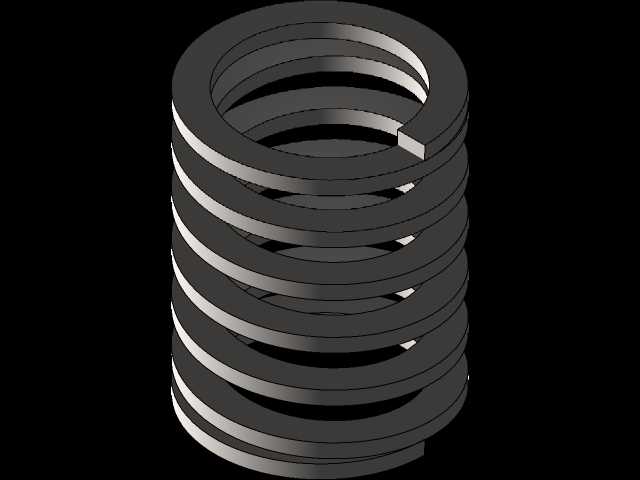

适配传感装置的等螺距圆柱螺旋压缩弹簧

　　在工业传感检测类设备的结构设计中，弹性复位、预紧支撑类零件的参数匹配度，直接决定了传感单元的触发精度与长期运行稳定性，这类等节距圆柱螺旋弹簧，是接触式位移传感器、压力触发传感模组里应用频次极高的基础弹性元件。从实际工况适配角度看，这类弹簧的核心作用是为传感测头提供稳定的复位弹力，同时在测头接触被测工件产生位移时，通过均匀的螺距变形输出线性度可控的弹力变化，避免弹力突变导致的传感信号误触发，或是弹力不足带来的测头复位滞后问题。设计这类弹簧时，首先要匹配传感模组的安装腔空间，弹簧的外径要略小于安装导向孔的内径，预留0.2-0.5mm的径向间隙，避免弹簧压缩过程中出现卡滞、偏磨的问题；弹簧的内径要大于导向芯轴的外径，单边间隙控制在0.

　　15-0.3mm，既保证弹簧伸缩过程的同轴度，又不会因为间隙过大出现弹簧侧弯、螺距受力不均的情况。弹簧的自由长度需要结合传感单元的最大行程确定，通常要预留15%-20%的预压缩量，保证测头在初始位置时就能贴合限位结构，不会出现松旷窜动；弹簧的有效圈数要结合所需的刚度系数计算，等节距的结构设计能保证每一圈的变形量均匀，在有效行程内弹力变化率保持稳定，不会因为圈数分布不均导致弹力曲线出现拐点，影响传感信号的线性输出。弹簧两端的磨平处理是设计中容易被忽略的细节，两端支承圈的磨平长度要达到3/4圈以上，端面粗糙度控制在Ra6.3以内，保证弹簧安装后两端面与安装基座、测头端面的贴合度，避免弹簧受压时出现端面滑移、倾斜的问题，

　　尤其是在高频往复触发的传感场景下，端面贴合度不足会大幅缩短弹簧的疲劳寿命，甚至出现弹簧断裂卡滞传感单元的故障。从材料选型适配角度，这类应用在传感模组里的弹簧，通常选用碳素弹簧钢丝或是不锈钢弹簧钢丝，普通工业环境下用碳素钢丝即可满足强度与疲劳寿命要求，在有腐蚀、潮湿的工况场景下则换用304不锈钢材质，避免锈蚀导致的弹力衰减、表面碎屑脱落污染传感腔室的问题。弹簧的旋向选择没有强制要求，但如果安装腔内部有螺纹结构，要注意弹簧旋向与螺纹旋向错开，避免弹簧伸缩过程中刮蹭螺纹牙型产生金属碎屑。在实际装配验证环节，这类弹簧需要做全行程压缩测试，保证压缩到最大工作行程时，各有效圈之间不会出现并圈碰磨的情况，

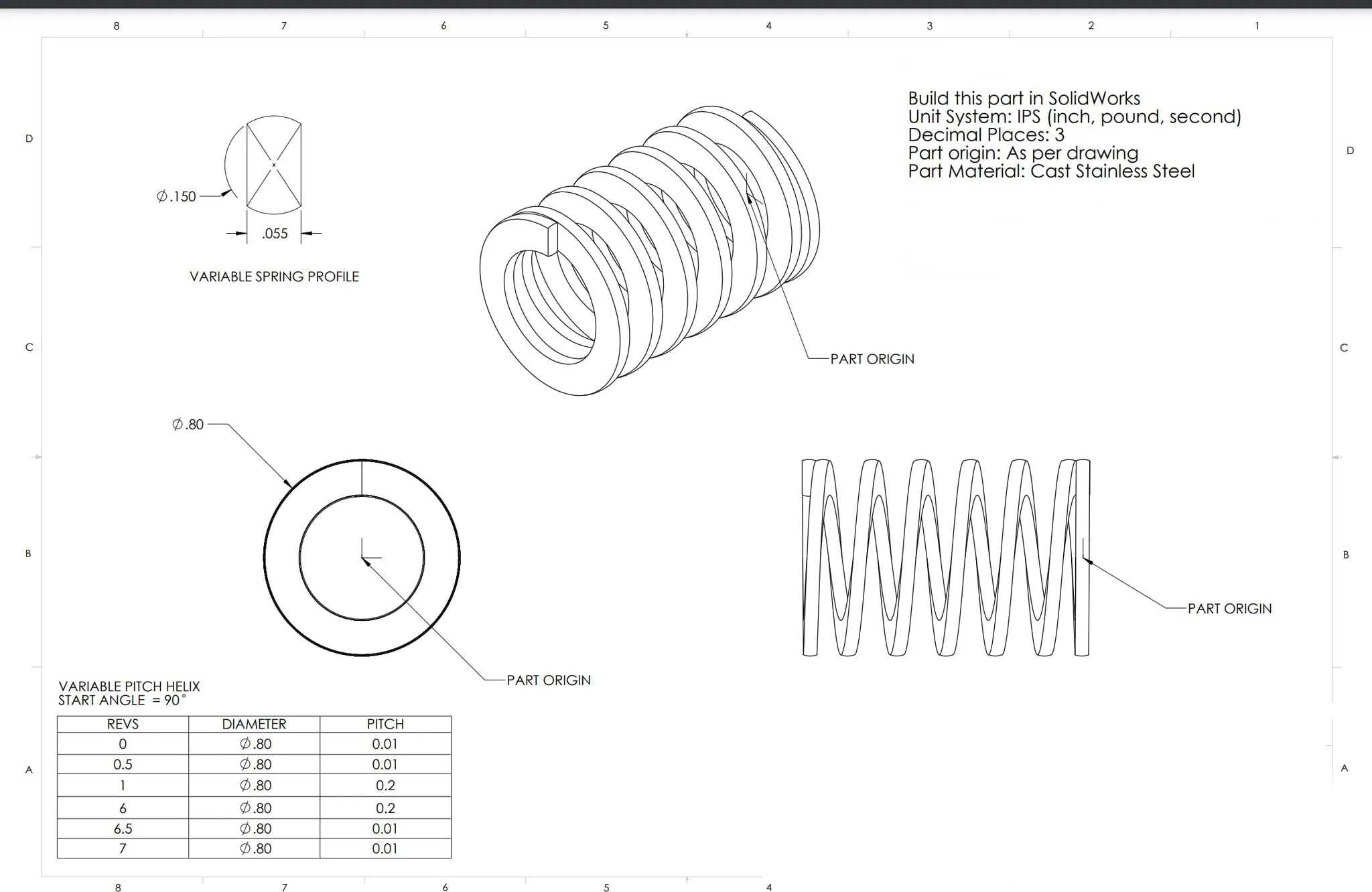

　　同时要测试连续往复压缩10万次后的弹力衰减率，衰减率控制在5%以内才能满足传感设备的长期使用要求。很多新手设计人员在做这类弹簧建模时，容易忽略螺旋升角与端部收口的过渡处理，直接用等直径螺旋线扫掠生成弹簧，导致两端支承圈与有效圈的过渡位置出现应力集中，实际使用时很容易在过渡圈位置出现断裂；正确的建模逻辑是在两端支承圈位置做螺距渐变过渡，让支承圈的螺距逐步减小到贴紧状态，同时保证过渡段的曲率平滑，没有突变的折角，从结构上降低应力集中系数。另外，弹簧的表面处理也要结合工况选择，普通场景下做发黑处理即可起到防锈作用，有导电要求的场景可以做镀镍处理，避免弹簧与安装结构之间出现静电积累，影响传感信号的稳定性。这类弹簧虽然结构简单，但在传感设备里属于核心的功能匹配零件，参数偏差哪怕只有0.1mm的自由长度误差，或是10%的刚度偏差，都可能导致传感触发位置偏移、复位不到位的问题，因此建模时需要严格把控每一项尺寸参数，同时预留合理的公差范围，方便后续加工装配时的选配调整。
