空气压缩机管路快插式金属联轴器结构

　　在气动系统的现场装配与运维场景中，管路连接的可靠性、拆装效率直接影响整套压缩空气回路的工作稳定性，这款适配空气压缩机的金属联轴器，正是针对压缩空气输送环节的快装需求设计的管路连接件。从实际应用场景来看，这类联轴器广泛分布在车间压缩空气主管路到末端用气设备的分支节点、移动式气动工具的气源接驳位、空压机站房内设备与外置储气罐的连接段，尤其适合需要频繁拆装管路、定期挪动用气点位的生产场景，相比传统螺纹硬连接的管路结构，能大幅缩短管路改接、设备移位的作业时长，同时降低反复拧装螺纹带来的密封面磨损风险。

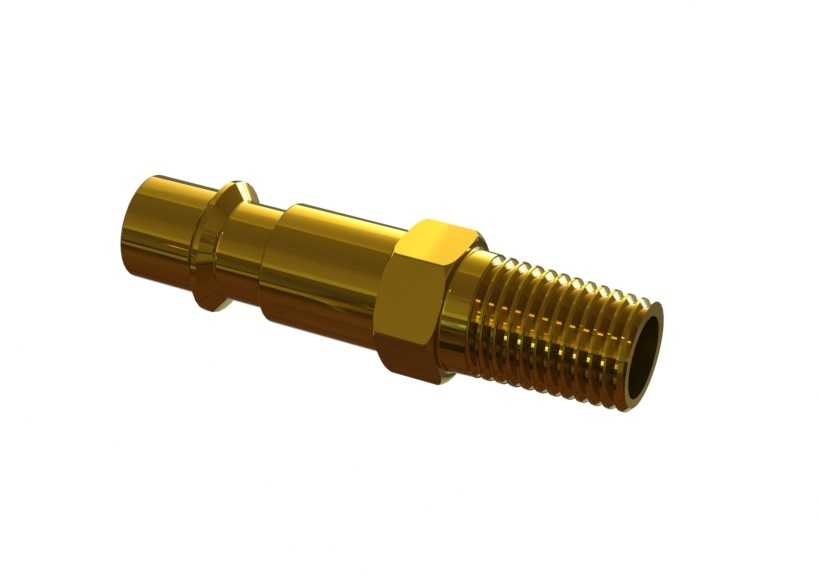

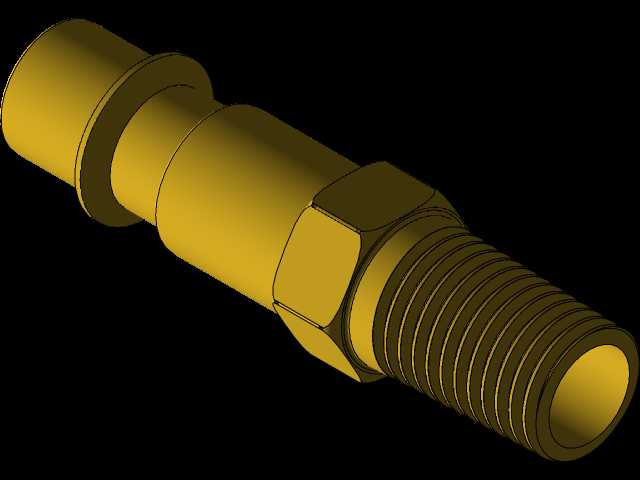

　　从功能特性上看，该联轴器采用一端快插、一端外螺纹的复合连接结构，快插端适配对应外径的气动软管，插入后依靠内部弹性卡爪抱紧软管外壁，配合内置的密封胶圈实现端面与径向的双重密封，无需额外缠绕生料带或加装密封垫，徒手即可完成管路插接操作；螺纹端采用标准管螺纹设计，可直接拧入空压机排气口、气动三联件进气端、管路分气块的对应内螺纹孔位，中部设置的外六角结构为扳手提供了受力位，安装时可通过开口扳手或活动扳手夹持该部位施加扭矩，避免拧装过程中管件整体变形损坏密封结构。整体采用金属材质加工，表面做了防锈镀层处理，能够耐受压缩空气中夹带的少量冷凝水、常规车间环境中的油气腐蚀，长期使用不会出现材质脆化、密封失效的问题，适配常规工业场景下0.8MPa以内的压缩空气工作压力，满足绝大多数工厂气动系统的压力等级要求。

　　从设计思路层面拆解，这款联轴器的结构完全围绕气动管路的实际使用痛点展开：快插端的端部做了圆弧导向倒角，软管插接时无需刻意对准即可顺利推入，避免硬插导致的胶圈切边损坏；内部的卡爪采用多瓣式弹性结构，管路内压力越高，卡爪对软管的抱紧力越大，不会出现管路受压脱开的故障；中部的六角台肩尺寸做了优化，既保证扳手拧装时有足够的受力面积，又不会因为外形过大导致相邻安装位的干涉；螺纹端的螺纹长度经过匹配计算，拧入标准螺纹孔后不会出现过长顶坏内部结构、过短密封不足的问题，同时螺纹起始端做了退刀槽与导向锥，拧装时更容易对准螺纹孔，不会出现错牙乱扣的情况。

　　关于外形尺寸与安装边界，该联轴器整体为同轴回转体结构，最大外径位于中部六角部位，安装时需要预留对应扳手操作的空间，即六角部位周边至少留出大于六角对边尺寸3mm的操作间隙，方便扳手卡入拧装；快插端的长度适配常规气动软管的插入深度要求，插接后软管端部不会顶到联轴器内部的流道拐点，保证压缩空气通过时的流道顺畅，减少不必要的压力损失；螺纹端的标准管螺纹规格可与市面上绝大多数空压机、气动元件的对应接口直接匹配，无需额外加装转换接头，安装后整体突出安装面的长度较短，在紧凑的设备内部管路布局中也能顺利布置，不会与周边的其他管路、结构件产生空间干涉。流道内部采用等通径设计，整个联轴器的内部通径尺寸保持一致，不会因为局部缩径产生节流效应，避免压缩空气流过时产生额外的压力降与气流噪音，保证末端用气设备的供气压力稳定。在实际选型使用时，只需要确认对接的气动软管外径、对接端的螺纹规格与该联轴器匹配，即可直接替换同类型的快插接头使用，安装完成后仅需通气测试密封面无泄漏即可投入使用，日常运维中仅需定期检查快插端的卡爪与密封胶圈磨损情况，出现密封失效时更换对应胶圈即可继续使用，维护成本极低。
