带防滑筋结构的旋盖式果汁包装瓶

　　日常快消饮品的灌装生产环节里，包装瓶的结构合理性直接决定整线灌装效率、终端运输损耗率与消费者握持使用体验，这款旋盖式果汁瓶的结构设计，完全围绕饮品灌装、储运、终端使用全链路的工程需求展开。先从瓶口结构说起，采用标准外螺纹旋接接口，螺纹牙距、牙高完全匹配行业通用的铝制防盗盖与PP塑料旋盖尺寸，灌装线的旋盖头可以直接适配通用规格，不需要单独定制夹爪与旋盖模组，能直接接入现有果汁、茶饮等饮品的高速灌装生产线，旋盖扭矩控制在1.2-1.8N·m区间即可满足密封要求，不会出现滑牙、密封不严漏液的问题，瓶口端面做了0.3mm的平位凸起，和瓶盖内的铝箔垫片贴合后能实现完全密封，满足常温储运6个月以上的密封要求，不会出现渗液、氧化变质的问题。

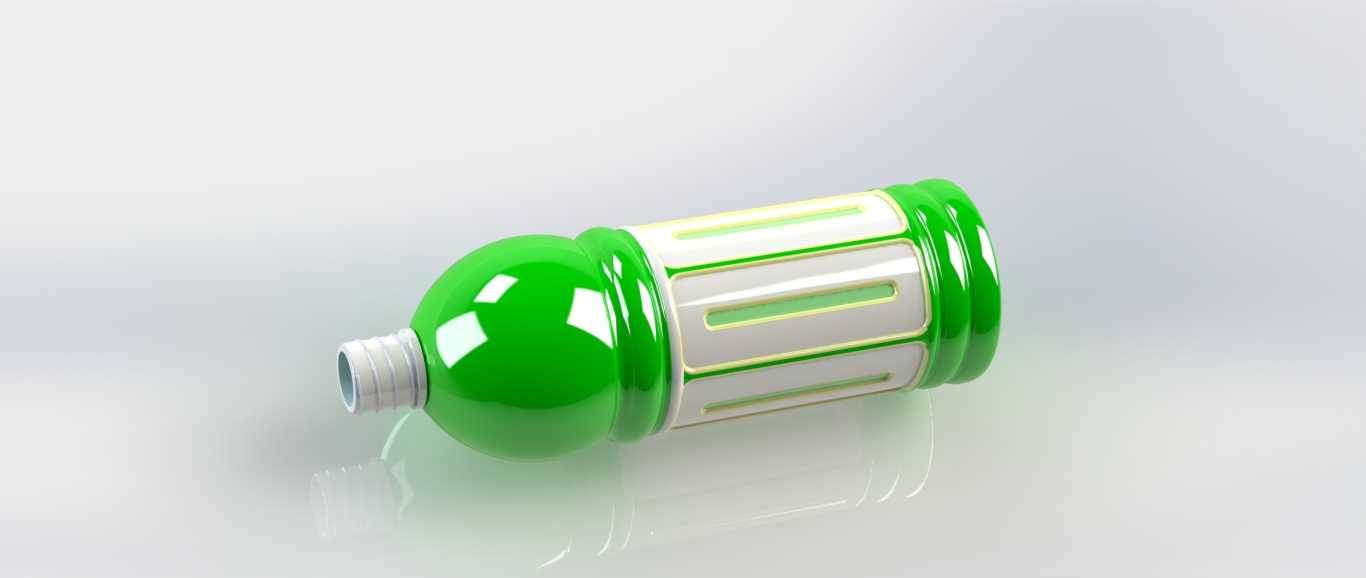

　　瓶身的结构设计是这款模型的核心特点，主体采用圆润过渡的柱形结构，瓶身中段做了三道内凹的防滑握持槽，槽体深度4mm，边缘做R2圆角过渡，既可以提升消费者手持时的摩擦力，即使手心出汗或者瓶身凝露也不会打滑脱手，同时内凹的筋位结构可以大幅提升瓶身的环向刚度，采用PET材质吹塑成型时，瓶身壁厚可以控制在0.8-1.0mm，比同容量的光面瓶节省12%左右的原料用量，同时空瓶的侧压强度能达到180N以上，满足整箱堆码5层的储运要求，不会出现堆码变形、瓶身瘪塌的问题。瓶肩位置做了大弧度的球面过渡，吹塑成型时原料流动更均匀，不会出现局部壁厚过薄的应力集中点，同时灌装时液体可以顺着瓶肩弧度快速流入瓶内，不会出现液体飞溅、灌装残留挂壁的问题，

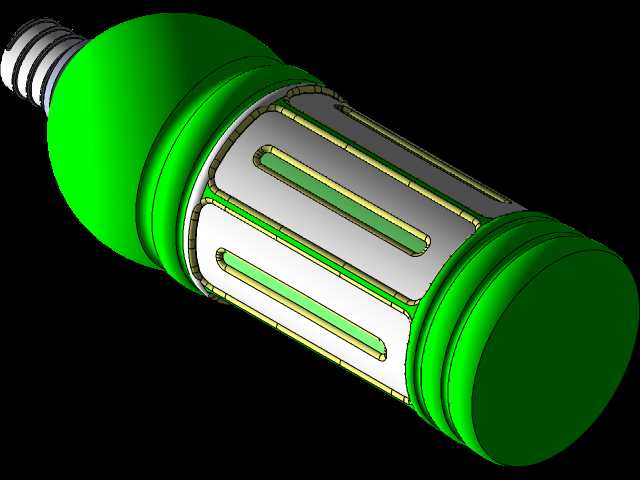

　　提升灌装工位的作业效率，减少物料浪费。瓶底采用内凹式的五瓣支撑脚结构，内凹深度8mm，支撑脚的接触平面做了0.5mm的平位处理，空瓶站立时的垂直度偏差控制在0.5mm以内，灌装线的进瓶输送带上可以稳定输送，不会出现倒瓶、卡瓶的问题，同时内凹结构可以提升瓶底的抗冲击能力，灌装后低温冷藏或者轻微跌落时，瓶底不会出现开裂、鼓胀变形的问题。从建模逻辑来看，这款模型采用自顶向下的参数化设计思路，先确定瓶口的标准接口尺寸，再根据500ml的额定容量反推瓶身的直径与高度，整体高度控制在185mm，瓶身最大直径72mm，刚好适配市面上常见的6瓶装、12瓶装瓦楞纸箱的内格尺寸，不需要单独调整外包装箱的规格，整箱包装的空间利用率能达到82%以上，

　　降低外包装与物流运输成本。瓶身的防滑槽、装饰条结构都采用参数化草图阵列的方式建模，后续如果需要调整容量、更换外观造型，只需要修改对应草图的尺寸参数即可快速衍生不同规格的型号，不需要重新绘制整体结构，能大幅缩短同系列产品的开发周期。另外瓶身的装饰凹槽结构，既可以作为外观造型的区分点，也可以直接在凹槽内粘贴产品标签，标签边缘和凹槽边缘齐平，运输过程中标签不会因为摩擦出现起翘、脱落的问题，比光面瓶的标签贴合牢度提升30%以上。从生产工艺适配性来看，所有的结构转角都做了不小于R1的圆角处理，吹塑模具的加工难度低，不会出现尖角位置的模具应力集中，模具使用寿命更长，吹塑成型时的脱模斜度控制在1:50，瓶身可以顺利从模具中脱出，不会出现脱模刮花、粘模的问题，量产时的成品率能稳定在98%以上。
