圆柱型永磁直流电机结构三维设计

　　在小型自动化输送线、桌面级实验设备、精密医疗检测仪器这类对安装空间有严格限制的场景里，动力元件的选型往往需要在输出扭矩、轴向尺寸、安装适配性之间做反复权衡，这款圆柱型永磁直流电机的结构设计，正是瞄准这类紧凑安装场景的动力需求展开。从实际应用端来看，这类电机常被用在小型皮带输送机的主动辊驱动、实验室液体分装设备的柱塞推送、智能仓储分拣格口的拨杆动作驱动上，相比同功率的异步电机，它不需要额外配置励磁绕组，整体径向尺寸可以压缩得更小，能直接嵌入到辊筒内部或者狭窄的设备安装腔里，不需要额外预留过大的安装避让空间。

　　从功能特性上看，这款电机采用永磁体建立励磁磁场，省去了励磁回路的铜耗，在低转速工况下的效率表现优于普通串励直流电机，启动瞬间可以输出额定扭矩1.8-2.2倍的启动力矩，能够满足带载启动的工况需求，比如小型输送带在堆积了一定重量工件时的启动，或者分装机构在接触到粘稠液体阻力时的初始推力输出。电机的输出轴采用单出轴光轴设计，轴端没有做键槽，适配过盈配合加顶丝锁紧的连接方式，这种设计的好处是安装时不需要额外加工键槽，配套的同步带轮、联轴器可以直接套入轴端，通过径向顶丝完成锁紧，对于小扭矩传递的场景来说，这种连接方式的装配效率更高，也不会因为键槽加工产生轴径的应力集中问题。

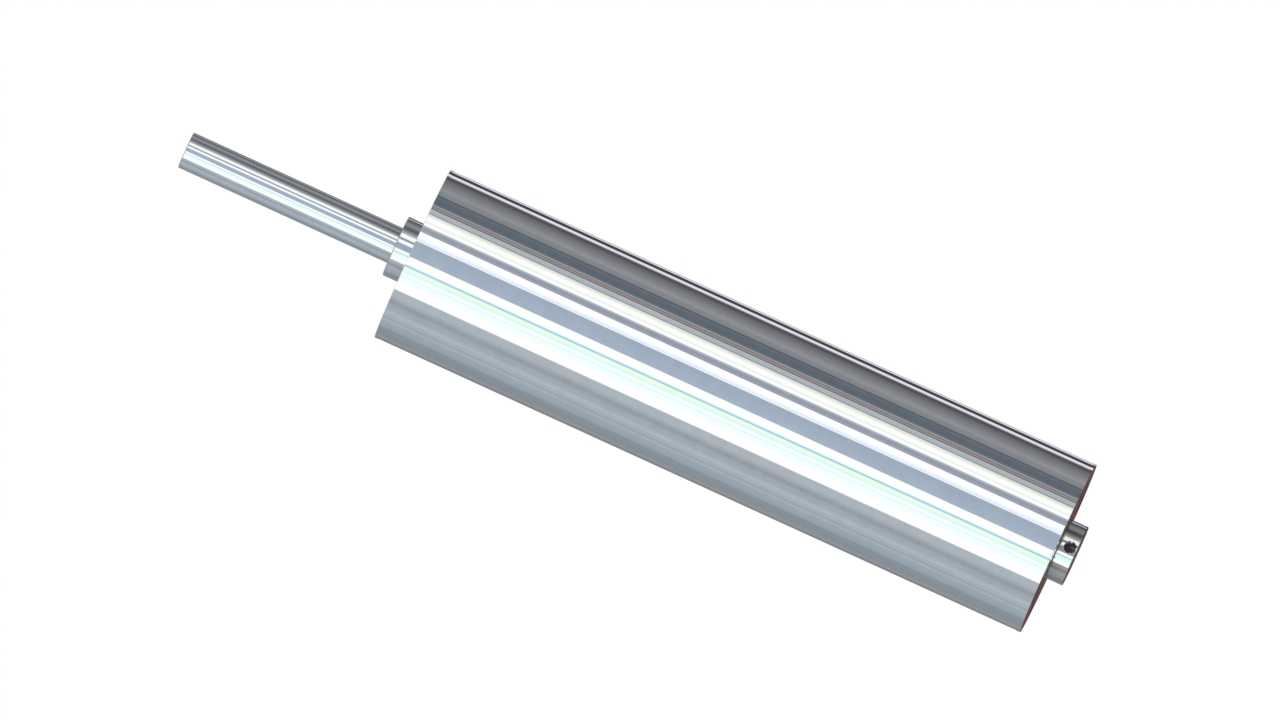

　　设计过程中，首先确定的是电机的整体外形边界，整体为光滑圆柱壳体，壳体采用冷拉钢型材加工而成，外圆没有多余的散热筋结构，这是因为这类小功率永磁直流电机的额定发热功率较低，依靠金属壳体的自然散热就可以满足温升要求，光滑外圆的设计反而更适合嵌入安装的场景，安装时可以直接将电机壳体穿入设备的安装孔内，通过孔壁与电机外圆的配合完成径向定位，只需要在轴向加装一个止动卡簧就可以完成固定，不需要额外设计复杂的安装法兰。壳体的尾端做了小直径的端盖收口设计，端盖与壳体采用过盈压装加密封胶填充的配合方式，既可以保证壳体内部的防护等级，也能减少端盖占用的径向空间，尾端没有预留冗余的安装凸台，进一步压缩了电机的整体长度，适配轴向空间紧张的安装场合。

　　内部结构的排布上，永磁体贴附在壳体内壁，采用径向充磁的瓦状磁钢结构，相比环形磁体，瓦状磁体的气隙磁密分布更均匀，能减少电机运转时的转矩脉动，降低低速运转时的抖动问题，这对于需要平稳输送易碎工件的场景来说尤为重要，比如医疗检测设备里的样本输送，电机运转的抖动会直接影响检测结果的准确性。电枢部分采用斜槽叠片铁芯，绕组采用耐高温漆包线绕制，槽绝缘采用F级绝缘材料，能够保证电机在额定负载下长期运转时的绝缘可靠性，换向器采用银铜合金材质，配合碳刷组件的压力弹簧设计，碳刷的磨损量可以控制在较低水平，延长电机的免维护周期。

　　安装边界方面，电机的输出轴直径与壳体直径保持固定的比例关系，轴伸长度根据常用的联轴器、同步带轮的轮毂长度设计，既不会因为轴伸过短导致连接件无法完全套入，也不会因为轴伸过长产生轴端挠度变形的问题。电机的出线端从尾端端盖的中心位置引出，出线方向与电机轴线重合，这种出线方式适合电机嵌入安装后，线缆从设备安装腔的尾部直接引出，不会和周边的结构件产生干涉。在做配套结构设计时，需要注意安装孔与电机外圆的配合公差选用H7/h6的间隙配合，既可以保证电机顺利装入安装孔，也不会因为配合间隙过大导致电机运转时产生径向窜动，轴向的止动卡槽位置需要和电机壳体上的卡簧槽位置对齐，保证卡簧安装后可以完全限制电机的轴向窜动，避免电机运转时因为轴向力产生移位。

　　另外在选型适配时，需要注意这款电机的额定转速对应的输出线速度匹配，比如用在辊筒驱动时，要根据辊筒的直径换算电机输出转速对应的输送速度，避免输送速度过快或者过慢影响生产节拍，电机的供电线路上需要配套对应的直流调速器，根据实际工况的负载变化调整输出电压，实现转速的平稳调节。这款电机的结构设计没有多余的冗余结构，所有的尺寸设计都围绕紧凑安装、平稳输出的核心需求展开，能够覆盖大部分小型自动化设备的动力驱动需求，在做三维建模时，所有的配合面都按照实际加工公差做了尺寸约束，模型可以直接用来做设备的装配干涉检查，也可以导出工程图用于零部件的加工参考。
