多吸盘式真空物料搬运吊具结构设计

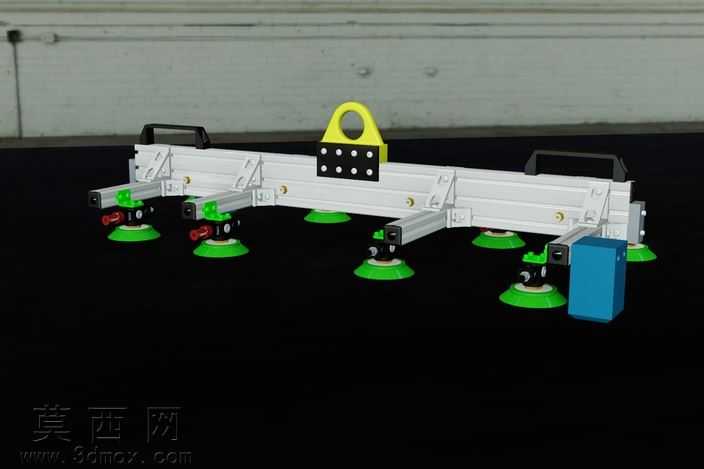

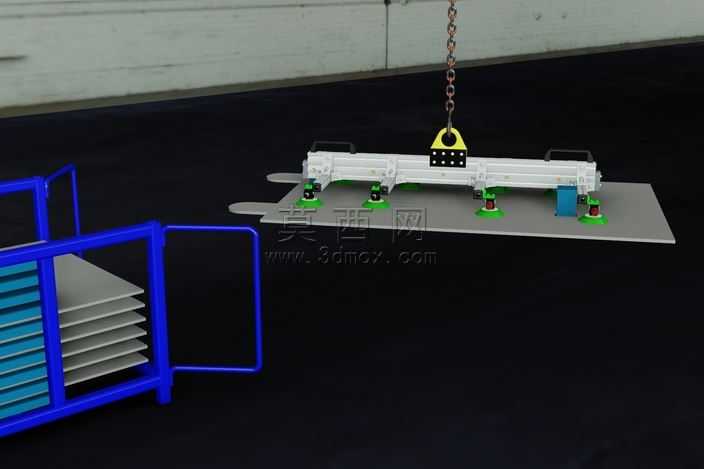

本作品为多吸盘布局的真空搬运吊具三维建模设计，整体采用模块化设计思路完成搭建，建模过程中对各功能部件的装配关系做了精准还原，可直观呈现设备的完整运行逻辑。主体承载梁采用铝合金型材拼接结构设计，在三维建模阶段通过参数化绘制保证型材截面尺寸、安装孔位的精度，梁体上预留多组可调节安装位，可根据待搬运物料的尺寸、重量灵活调整吸盘的排布位置与间距，适配不同规格的平板类、大尺寸规整工件的搬运需求。吊具顶部设置标准吊耳连接结构，建模时还原了吊耳的加强筋结构与连接孔位，可直接与起重设备的吊钩、吊环完成适配连接，吊耳与主承载梁之间通过螺栓紧固结构连接，装配关系完全符合实际机械安装规范。主承载梁两侧设置符合人体工程学的操作把手，建模时对把手的握持弧度、安装高度做了贴合实际操作场景的设计，方便作业人员在吊装对位时手动调整吊具位置。吸附执行单元采用多组绿色真空吸盘组件，每个吸盘配套独立的真空控制阀与缓冲连接结构，建模过程中还原了吸盘的唇边结构、缓冲弹簧组件以及气路连接接头，既保证吸盘与待搬运工件表面可以充分贴合形成密封腔，也能在吊具下落接触工件时提供缓冲余量，避免刚性接触碰伤工件表面。吊具侧端集成蓝色真空发生与控制模块，建模时还原了模块的安装固定结构与气路走线位置，该模块负责为所有吸盘提供稳定的真空负压，同时集成负压检测与破真空控制功能，保证吸附搬运过程的安全性。渲染阶段对不同部件赋予了对应材质：主承载梁采用阳极氧化银白铝合金材质，还原金属哑光质感；真空吸盘采用绿色丁腈橡胶材质，表现橡胶的半哑光弹性质感；操作把手采用黑色防滑工程塑料材质，控制模块采用蓝色工程塑料材质，吊耳连接块采用发黑处理钢材材质，通过材质区分清晰呈现各部件的功能属性，整体渲染效果真实还原工业设备的实际外观。整体结构设计兼顾承载强度与使用灵活性，多吸盘的布局可以均匀分散工件承重，避免单点吸附应力过大造成工件变形，可广泛应用于板材、玻璃、钣金件等平整表面工件的起重搬运作业场景，三维模型完整还原了设备的装配层级与结构细节，可用于结构验证、作业演示以及相关产品的优化设计参考。
