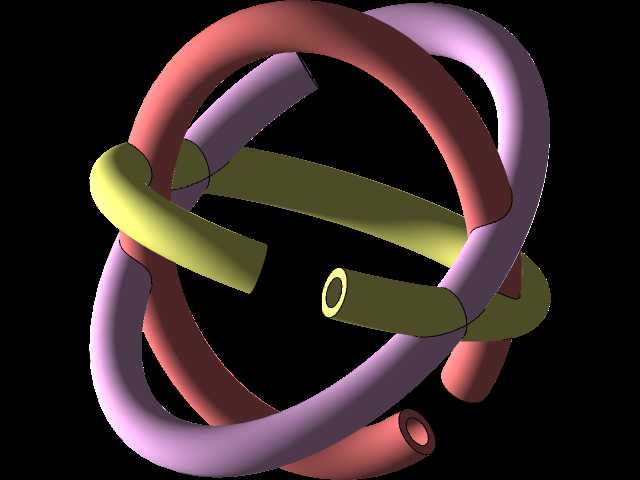

多色交织环形管结构运动演示构件

　　这类交织环形管构件常应用在流体管路动态演示、柔性传动机构原理展示、多通路旋转接头结构验证场景中，在需要模拟管路随运动部件同步扭转、多介质独立输送的设备上，这类结构的设计合理性直接决定设备运行时的管路干涉风险与介质输送稳定性。从实际功能来看，该构件的三组不同管径环形管路相互穿插嵌套，每一组管路都可作为独立的介质输送通道，在配套的旋转驱动机构带动下，三组管路可沿各自的环形轨迹做相对回转运动，运动过程中管路之间始终保持固定的间隙，不会出现摩擦剐蹭，也不会因为相对转动导致管路弯折堵流。设计这类结构时，首先要确定每一组环形管路的中心轨迹半径，三组环的轨迹平面呈固定夹角分布，夹角取值需要结合实际运动行程计算，既要保证管路穿插时的空间避让，

　　也要控制整体结构的外径尺寸，避免占用过多安装空间。管路的壁厚选取需要结合输送介质的压力参数确定，常规低压演示场景下管壁取均匀厚度即可，若应用在高压介质输送场景，还需要在管路弯折位置做局部加厚处理，避免长期运动疲劳导致管壁开裂。安装边界方面，该构件的轴向安装尺寸由三组环的轴向投影总长度决定，径向安装尺寸需要预留至少10%的间隙余量，避免运动过程中管路与周边固定部件发生碰撞，管路的两端接口需要预留标准管接头安装位，接口方向要顺着管路的切线方向布置，减少介质流动的阻力，同时也方便外接管路的排布。在做运动验证时，需要逐段检查每一组管路在全行程运动中的位置变化，确认相邻管路之间的最小安全间隙不小于管壁厚度的1.5倍，

　　防止长期运行后管路磨损泄漏。这类交织管结构相比传统的多管路并排排布方案，在相同的输送通路数量下，整体占用空间可缩小40%左右，尤其适合安装空间紧凑、需要持续回转运动的设备工位，比如多色流体灌注设备的旋转分配头、多通路气动旋转工作台的供气管路组、动态艺术装置的运动骨架结构。建模过程中需要先绘制三组环形的中心扫掠路径，路径的交点位置要做平滑过渡处理，避免扫掠生成管路时出现曲面畸变，管路的端口位置要做平齐裁切，保证后续管接头安装时的贴合度，不同颜色的管路区分也方便在装配和调试阶段快速识别不同通路，减少接错管路的概率。实际投产前还需要做运动疲劳模拟，验证管路在连续十万次回转运动后的形变情况，确认管路的形变范围在允许的安全区间内，不会出现管路间的接触干涉。
