传感器安装用L型折弯钣金固定支架

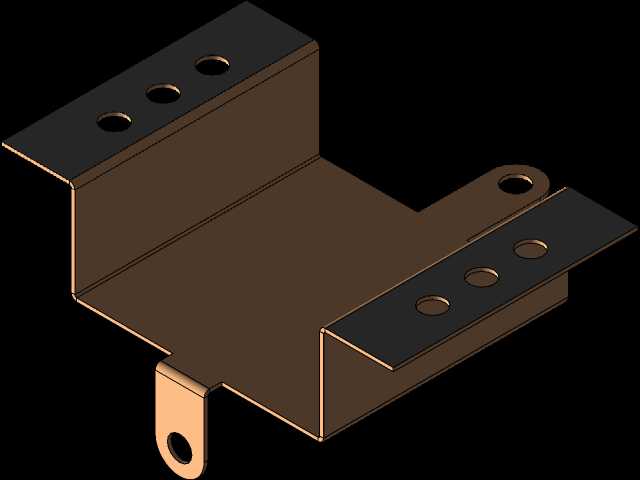

　　这类L型折弯钣金支架，核心应用场景是工业传感检测单元的安装固定，常见于自动化生产线的工位检测、设备运行状态监测点位，用来承托光电类、接近类传感器，将检测元件稳定固定在预设的检测高度与水平位置，避免设备运行过程中的振动导致传感器移位，保障检测信号的稳定输出。从结构设计来看，整体采用两次垂直折弯成型，主体为不等边L型结构，两个互相垂直的安装翼面分别承担不同的连接功能：较长的水平翼面作为主体承托面，贴合设备安装基准面，三个等距排布的安装孔用于穿设固定螺栓，可适配M3-M4规格的紧固件，孔位间距按照常规工业安装的标准孔距设计，兼容多数型材机架、设备壁板的预装孔位，安装时可根据实际检测位置需求，沿孔位排布方向微调固定位置，

　　降低现场安装的对位难度。垂直向上的短翼面为传感器安装面，同样设置三个同规格安装孔，用于固定传感器本体或者传感器配套的安装夹块，翼面边缘做了小尺寸的折弯翻边，既可以提升钣金件的整体结构刚度，避免薄板材受力后出现翘曲变形，也能消除板材剪切后的锐边，防止安装调试过程中划伤操作人员。支架延伸出的两个带单孔的小支耳，是针对特殊安装场景设计的辅助固定结构，当安装空间受限、无法使用主翼面的三个孔位完全固定时，可通过支耳上的单孔搭配螺栓或者扎带，将支架辅助固定在邻近的构件上，进一步提升安装的稳定性，避免长悬臂状态下支架受振动出现共振偏移。设计过程中，折弯处的内R角按照板材厚度的1倍取值，既符合钣金冲压折弯的工艺要求，

　　避免折弯处出现应力集中导致板材开裂，也能保证折弯后两个翼面的垂直度公差控制在0.1mm以内，保障传感器安装后的检测面与被测物体的平行度要求。板材厚度选用常规的1.5mm冷轧钢板，兼顾结构强度与轻量化需求，整体成型后无需额外的焊接工序，所有连接孔均采用冲压一次成型，孔位精度可控制在±0.05mm范围内，能满足传感器安装的位置精度要求。安装边界方面，支架整体的水平投影长度控制在120mm以内，垂直翼面高度为40mm，支耳的延伸长度为15mm，整体占用安装空间较小，可适配设备内部狭窄的安装区域，不会与周边的传动构件、走线槽产生干涉。在实际选型应用时，需要注意安装面的平面度，如果设备基准面存在明显的凹凸变形，

　　需要在支架与基准面之间添加薄垫片调整水平度，避免支架固定后出现强制变形，导致传感器安装角度出现偏差。这类钣金支架没有多余的冗余结构，所有结构特征都服务于安装固定的核心功能，折弯结构的加强作用替代了额外的加强筋设计，在满足结构强度要求的前提下，尽可能简化了加工工序，适合批量冲压生产，能有效控制制造成本，在各类工业检测点位的传感器安装场景中都有较高的通用性。
