车间物料搬运塑料周转手提箱结构设计

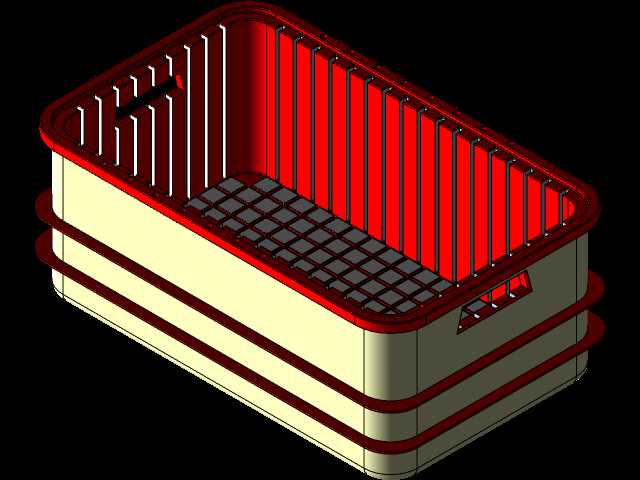

　　在离散制造车间的工序间物料转运、线边仓临时存拣、装配工位小批量工件配送场景里，这类带加强筋结构的手提周转箱是适配人工短途搬运的核心载具，区别于大型周转筐的堆叠存储定位，它的设计核心围绕单人手持操作的人机工程、盛放工件的防护性、反复周转的结构耐用性三个核心维度展开。从结构细节来看，箱体侧壁采用双层嵌套式加强结构，外层为米黄色硬质基体层，内层竖向排布等间距红色加强肋，肋条高度与箱体内腔深度保持一致，既可以避免盛放带尖锐边角的金属小零件时直接刮蹭外壁造成开裂，也能在箱体承受侧向挤压时通过肋条分散应力，哪怕装满重量接近额定负载的紧固件、小型机加工件，侧壁也不会出现外鼓变形的问题。箱体底部采用网格状加强筋布局，

　　筋条交叉形成的方格结构可以将底部承受的物料重量均匀传导到整个底面，放置在工作台面、线边货架层板上时不会因为局部应力集中出现底部凹陷，网格间隙也能在盛放带少量切削液的工件时起到临时沥液的作用，避免积液浸泡工件造成锈蚀。箱体上口边缘做了全包式加厚卷边，卷边内部为封闭的空腔结构，一方面提升了上口的抗冲击能力，周转过程中不小心磕碰工位护栏、设备边角时不会出现上口崩裂的问题，另一方面卷边的宽度刚好适配成年人手部抓握的受力宽度，搭配箱体两侧外置的两道环形加强箍，既可以作为手提的受力点位，抓握时手指刚好卡在两道箍的间隙里不会打滑，也能在多个箱体叠放时起到定位限位的作用，上层箱体的底部刚好卡在两道加强箍形成的凹槽内，

　　叠放高度不超过三层时不会出现滑落偏移。设计过程中首先要明确单人手持搬运的重量上限，按照人机工程学要求，单手提持的额定负载控制在15kg以内，因此箱体的内部容积做了针对性约束，内腔长度控制在380mm、宽度260mm、高度180mm，既可以容纳大多数小型机加工零件、电子元器件、装配用标准件，也不会因为容积过大导致装满后重量超出人工搬运的舒适负载区间。安装与使用边界方面，这类周转箱不需要额外的固定安装结构，适配的场景包括车间工序间人工步行转运、线边货架的单层存放、工作台面的临时工件盛放，叠放存储时总高度不能超过1.2米，避免重心过高倾倒；箱体侧壁的加强肋间距控制在12mm，不会漏出直径大于10mm的小型零件，

　　同时也能减少箱体整体的材料用量，降低自重，空箱重量控制在1.2kg以内，减少搬运过程中的无效负载。考虑到车间使用场景里可能存在的轻微磕碰、少量油污接触，箱体的转角位置全部做了R15的圆角过渡，避免应力集中造成的转角开裂，同时圆角结构也不会在搬运过程中划伤操作人员的手部，外置的环形加强箍突出箱体外壁5mm，发生磕碰时首先接触的是加强箍结构，不会直接损伤箱体主壁，有效提升周转使用寿命。不同于一次性包装容器，这类周转箱的设计寿命要满足不少于5000次周转使用的要求，因此所有的受力位置都做了壁厚加厚处理，卷边位置壁厚达到4mm，侧壁基体壁厚2.5mm，加强肋厚度2mm，在保证结构强度的前提下尽可能控制整体重量，适配人工高频次搬运的使用需求。
