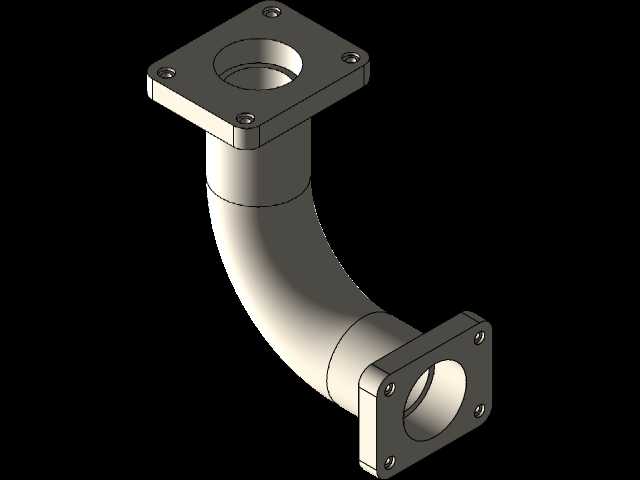

90度方形法兰连接弯管接头结构

　　这类两端带方形安装法兰的90度弯管接头，在工业流体输送、气动回路搭建、小型设备气路排布场景中十分常见，核心作用是在有限安装空间内完成管路走向的垂直转向，同时通过法兰面的刚性连接保证管路接口的密封性能与连接强度，避免管路转角位置出现渗漏、松脱的问题。不同于常见的螺纹连接弯头，方形法兰结构的接头在安装时不需要在管端加工外螺纹，也不需要额外搭配活接、对丝等转接配件，只需要将两端法兰的安装孔与对接设备、对接管路的法兰孔位对齐，穿入紧固件锁紧即可完成装配，对于安装空间局促、后期需要频繁拆装维护的管路节点来说，这种结构的装配效率更高，也能减少螺纹连接反复拆装带来的螺纹滑牙、密封失效问题。

　　从结构设计逻辑来看，这款弯管采用等通径的圆弧过渡流道，转角位置没有采用直角突变的结构，而是用大曲率半径的圆弧段连接两端的直段管体，这种设计能够有效降低流体在转角位置的阻力损失，减少流体介质在弯管位置的涡流、紊流现象，不管是输送压缩空气、冷却循环水还是低压工况下的其他流体介质，都能让管路内的介质流动更平顺，降低管路运行过程中的振动与噪音。两端的方形法兰采用一体化成型结构，和管体之间没有拼接焊缝，从根源上避免了焊接位置容易出现的应力集中、焊缝渗漏的隐患，法兰盘上的四个安装孔采用对称分布设计，每个法兰面都加工有平整的密封贴合面，安装时可以根据密封需求在两个法兰贴合面之间加装橡胶密封垫或者金属密封垫片，适配不同压力等级、不同介质特性的管路使用场景。

　　在安装边界与尺寸适配层面，这类弯管接头的两端法兰边长、安装孔中心距、通孔直径都遵循通用的管路安装尺寸规范，能够直接和同规格的方形法兰阀件、泵体接口、设备气路接口匹配对接，不需要额外加工转接板。弯管的圆弧段外轮廓做了等壁厚设计，在保证管体结构强度能够承受额定管路压力的前提下，尽可能控制了整体重量，也减少了不必要的材料占用。安装过程中需要注意，两端法兰的紧固件要采用对角交替锁紧的方式，避免单侧锁紧力过大导致法兰面倾斜、密封垫压偏出现渗漏，同时要保证弯管安装完成后，管体本身不承受额外的管路拉扯应力，所有外接管路的重量要通过对应的管卡、支撑构件承担，避免长期受力导致法兰连接位置变形。

　　在实际设备应用中，这类弯管接头常出现在小型自动化设备的气动控制回路、工业冷却系统的循环水管路、小型液压站的低压回油管路中，也会用于部分检测设备的气样采集管路转角连接，相比圆法兰连接的弯头，方形法兰的结构在小通径管路场景下占用的安装空间更小，四个角的安装孔位定位更方便，即使是安装空间狭窄的设备内部，也能快速完成孔位对齐与紧固件装配。建模过程中需要重点关注弯管段的壁厚均匀性，避免抽壳或者扫掠过程中出现局部壁厚过薄的问题，同时法兰盘上的安装孔位置要保证和对接件的孔位公差匹配，密封面的平面度要满足密封要求，不能出现凸起、凹陷的加工缺陷，否则安装后会出现密封失效的问题。对于需要在有振动的设备环境下使用的场景，还可以在法兰连接位置加装防松垫圈，避免设备长期运行产生的振动导致紧固件松脱，保证管路连接的长期可靠性。
