手动旋转进给式金属管材切割工具结构

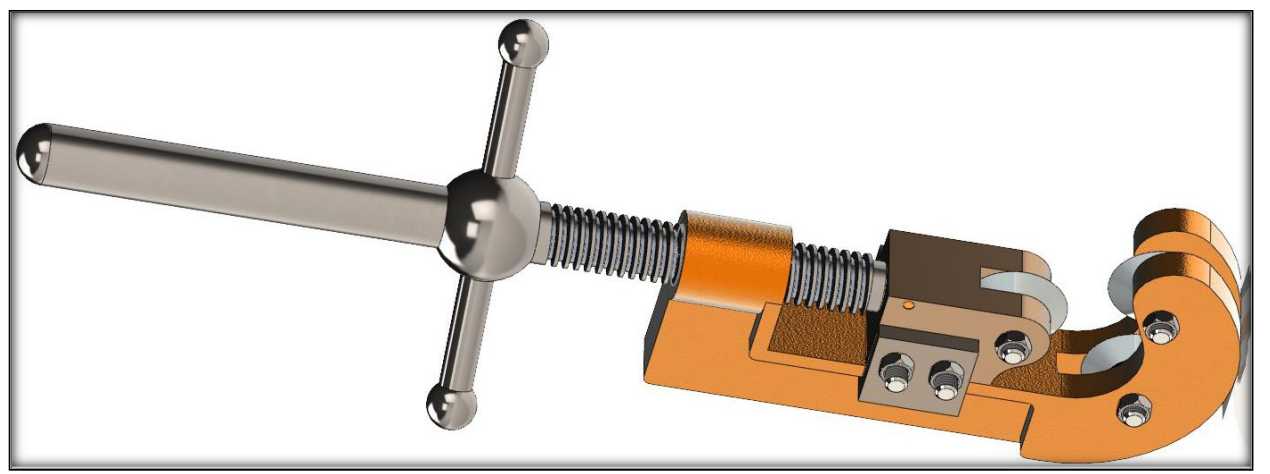

　　在水电管路铺设、小型金属管材加工、设备维修现场的管路改制作业中，这类手动切管工具是管路施工人员随身携带的核心作业器具，相比角磨机等电动切割设备，它不会产生高温烧蚀管材切口、不会出现打磨碎屑飞溅的安全隐患，切口齐整无毛刺，切割后无需额外做端口修平处理就能直接开展套丝、插接等后续工序，尤其适合在狭窄的设备安装间隙、无供电的野外施工场景下使用，针对壁厚不超过3mm的紫铜管、薄壁不锈钢管、镀锌铁管等常见管材都能实现稳定切割作业。整个工具的核心受力框架采用C型开口式铸钢本体设计，开口侧预留的管材容纳空间最大可适配直径28mm的圆形管材，本体上集成的进给滑道做了铣削精加工，表面粗糙度控制在Ra1.6以内，保证切割轮进给过程中无卡滞、无偏移，

　　避免切割过程中出现切口歪斜、刀刃崩损的问题。进给机构采用梯形螺纹传动结构，螺纹导程设计为1.5mm，转动T型手柄每一圈可带动切割轮进给1.5mm，既能保证足够的进给扭矩，又不会因为进给速度过快导致刀刃崩裂，T型操作手柄的两端做了球形防滑端头设计，操作人员转动手柄时无需额外施加过大的握持力，就能稳定传递扭矩，手柄与螺杆的连接位置做了铆接固定，长期使用不会出现手柄脱落、空转的问题。切割执行端采用双支撑滚轮配合单切割轮的三点夹持结构，两个支撑滚轮的轮面做了内凹圆弧设计，圆弧曲率适配常见管材的外径曲面，切割过程中两个支撑滚轮贴靠在管材外壁，随着工具绕管材转动同步滚动，既可以对管材形成稳定的周向支撑，避免管材被挤压变形，

　　又能减少转动过程中的滑动摩擦，降低操作人员的转动施力强度；切割轮采用硬质合金材质，刃口做了60度锐角打磨，硬度达到HRC62以上，长期切割金属管材也不会出现刃口卷边、磨损过快的问题，切割轮通过销轴固定在进给滑块上，销轴与安装孔之间采用间隙配合，切割轮可灵活转动，避免刃口单点持续摩擦管材导致局部过热退火。整个工具的整体长度控制在220mm左右，本体最大宽度75mm，不含操作手柄的本体厚度为22mm，整体重量控制在0.8kg左右，操作人员单手握持即可完成全部操作，无需额外安装固定，在狭小的机柜内部、吊顶上方的管路间隙等受限空间内都能灵活开展作业。设计过程中针对受力薄弱位置做了结构强化，C型本体的拐角位置做了R8的圆弧过渡，

　　避免应力集中导致长期使用后本体出现开裂变形，进给螺杆的端部做了限位台阶，防止操作人员过度旋出导致滑块从滑道内脱落，所有活动连接位置都预留了润滑脂存储槽，日常维护时只需在螺纹副、滚轮销轴位置涂抹少量润滑脂，就能保证机构长期操作顺畅，不会出现锈蚀卡滞的问题。这类工具的实际使用逻辑是先将C型开口卡套在待切割的管材位置，旋转T型手柄让切割轮和两个支撑滚轮同时贴靠管材外壁，确认工具与管材轴线保持垂直后，一边缓慢转动手柄进给切割轮，一边绕管材轴线整体转动工具，切割轮会在管材外壁逐步压出环形切痕，随着进给量逐步增加，最终将管材整齐切断，整个切割过程无需对管材做额外夹持固定，单人即可快速完成操作，切割后的管材端口平面度误差可控制在0.2mm以内，完全满足管路连接的端面精度要求，不会出现切口倾斜导致的管路插接密封不严、连接错位等问题。
