六耳带孔星型传动连接基座结构设计

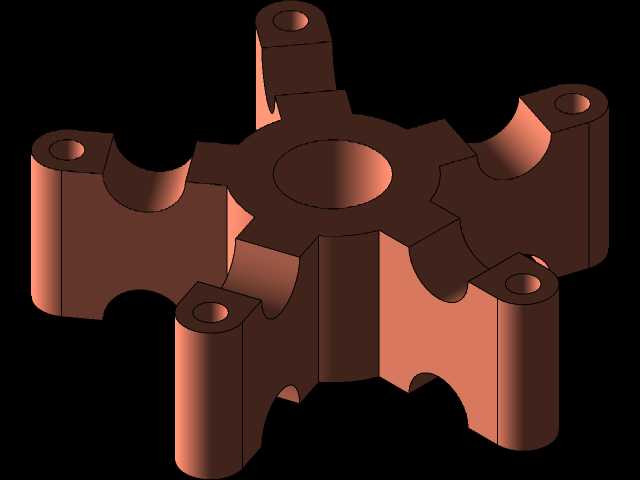

　　该星型连接基座属于传动系统中的中间转接构件，常见于多工位回转工作台、自动化分度机构、小型行星传动模组的动力传递环节，主要作用是实现中心转轴与周边六个均匀分布的外接执行件的刚性连接，将中心轴输入的扭矩均匀分散传递到各个外接工位，避免单点位连接带来的应力集中问题。从结构设计逻辑来看，整体采用中心通孔加六个径向延伸支耳的布局，中心通孔用于与动力输出轴配合，可根据实际轴径需求选择键连接、过盈配合或者顶丝锁紧的装配方式，六个支耳沿中心圆周方向均匀排布，相邻支耳间的弧形缺口一方面是为了避让周边安装的其他零部件，减少装配时的干涉风险，另一方面也能在保证整体结构强度的前提下降低构件自重，减少传动过程中的转动惯量，提升机构启停时的响应速度。

　　每个支耳端部都设计有同轴的贯通安装孔，孔位与中心轴的同轴度、相邻支耳孔的位置度是加工时需要重点控制的形位公差，这类公差直接决定了外接构件安装后的回转精度，若位置度偏差过大，会导致外接执行件运转时出现径向跳动，长期运行会加剧连接部位的磨损，甚至引发机构振动异响。从安装边界来看，该构件的轴向厚度需要匹配安装空间的轴向尺寸，支耳外沿的最大回转直径决定了其适配的安装腔体最小内径，设计时需要预留至少2-3mm的径向间隙，避免运转时与腔体内壁发生刮擦；中心通孔的内径公差需要按照基孔制配合要求选取，与转轴配合时根据载荷大小选择H7/k6或者H7/js6的配合公差，既保证装配时的便利性，又能避免运转时出现轴孔相对滑动。在实际应用场景中，

　　这类构件多用于轻载、中低速的传动场合，比如小型自动化装配设备的转盘基座、教学实验台的传动转接件、小型包装机械的分度连接座，相比整体式的法兰盘，星型支耳结构的耗材更少，同等重量下的抗扭截面系数更优，支耳部位的厚度经过力学核算，能够承受额定扭矩下的弯曲应力，不会出现支耳断裂的失效问题。设计过程中需要注意支耳与中心基体衔接处的圆角处理，避免直角衔接带来的应力集中，尤其是在频繁正反转的传动工况下，应力集中部位很容易萌生疲劳裂纹，因此衔接处的内圆角半径通常取支耳厚度的0.2-0.3倍，在不影响周边零部件避让的前提下尽可能增大圆角半径。另外每个支耳上的安装孔可根据外接构件的连接形式设计成光孔或者螺纹孔，光孔适合采用螺栓贯穿连接的装配方式，

　　装拆效率更高，螺纹孔则适合安装空间受限、无法从另一侧穿装螺栓的场合，设计螺纹孔时需要保证螺纹有效深度不小于螺栓公称直径的1.5倍，确保连接的可靠性。该构件的材质通常选用45号钢或者铝合金，45号钢材质的构件适用于载荷较大、传动扭矩较高的场合，加工完成后可进行调质处理提升整体综合力学性能，铝合金材质的构件则适用于对自重要求严格、转速较高的场合，能够有效降低转动惯量，提升机构的动态响应性能。在建模过程中，采用圆周阵列的方式生成六个支耳结构，能够保证各个支耳的尺寸一致性，中心通孔与支耳安装孔的同轴度可通过建模时的几何约束直接保证，相邻支耳间的弧形轮廓采用等半径圆弧过渡，既保证了外观的规整性，也便于后续的数控加工程序编制，减少加工时的刀具路径拐点，提升加工效率。
