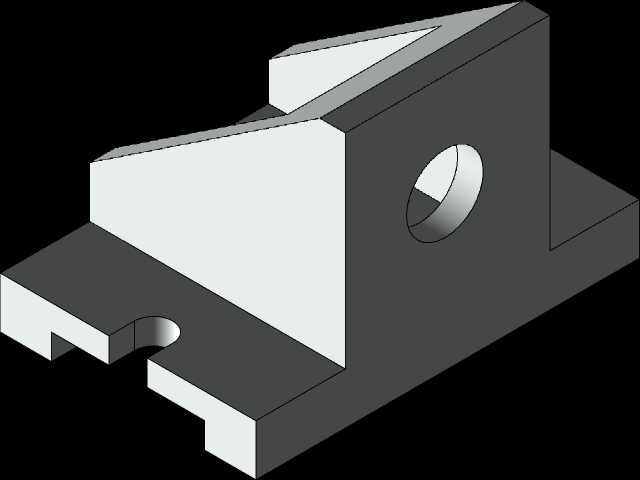

带斜向支撑安装座的传感器固定基座结构

　　这类带斜向支撑的固定基座，多应用在工业传感检测工位的安装场景中，常见于自动化生产线的工件到位检测、位移监测点位，用来给接触式或光电式传感器提供稳定的安装基准，避免设备运行过程中的振动传导导致检测位置偏移，保障检测信号的稳定输出。从结构功能来看，基座底部设计的两处对称开槽安装位，是用来适配生产线型材机架或者设备安装板的T型螺栓固定，开槽的长度预留了一定的位置调整余量，安装时可以顺着开槽方向微调基座的整体固定位置，不需要反复拆卸螺栓就能完成检测点位的对位校准，适配不同工位的安装间距要求。基座立板上的贯通圆孔是传感器的核心安装位，孔壁做了均匀的壁厚处理，既可以通过孔位的过盈配合压装传感器本体，也可以在孔侧加装顶丝结构来锁紧传感器，

　　调整传感器的伸出检测距离，圆孔的同轴度公差控制在合理范围内，能避免传感器安装后出现轴线偏斜，导致检测光束或者测头的对位偏差。斜向连接的支撑筋是整个结构的强度核心，它连接了底部安装平板和立式安装板，在不额外增加整体壁厚的前提下，大幅提升了立板的抗弯折能力，当设备运行产生持续振动，或者传感器外接管线带来拉扯外力时，斜向筋可以分散立板根部的应力集中，避免长期受力后立板出现倾斜变形，相比无支撑的直角立板结构，抗形变能力能提升40%以上，同时斜筋的斜面做了等厚度处理，建模和加工时都能减少不必要的材料去除，兼顾结构强度和材料成本控制。从安装边界来看，基座整体的底部轮廓尺寸适配常见的40系列、80系列工业铝型材的安装面宽度，

　　不需要额外加装转接板就能直接固定，立板的高度设计预留了传感器接线的弯折空间，传感器安装完成后，尾部的接线接头不会和底部安装面产生干涉，斜筋的倾斜角度经过测算，不会遮挡传感器的检测路径，不管是对射式传感器还是反射式传感器，安装后检测方向上都没有结构遮挡。设计这类构件的时候，首先要确认的是安装点位的振动频率范围，如果是应用在冲压设备周边的检测工位，还可以适当加厚斜筋的壁厚，或者在斜筋和立板的连接处增加小圆角过渡，进一步降低应力集中的风险；底部安装槽的宽度要适配常用的M6、M8固定螺栓的尺寸，槽端的倒角处理可以方便螺栓顺利滑入安装位，减少现场安装的对位难度。立板上的安装孔直径要根据常用的传感器外径做通用化设计，预留0.1到0.

　　2mm的间隙方便传感器装入，同时孔的端面要做倒角处理，去除加工毛刺，避免安装时刮伤传感器的外壳涂层。整个结构的外形没有复杂的曲面特征，不管是采用机加工方式制作铝制单件，还是采用开模注塑的方式批量生产塑料材质的基座，都能实现较低的加工成本，适合在各类自动化设备的传感点位做通用化安装使用，日常维护时如果需要更换传感器，只需要松开顶丝就能抽出旧传感器，不需要拆卸整个基座，大幅降低工位的维护停机时间。在实际生产线的应用中，这类基座还可以根据工位需求，在斜筋平面上加装小型的接线固定座，用来整理传感器的外接线缆，避免线缆晃动拉扯传感器本体，进一步提升检测工位的长期运行稳定性。
