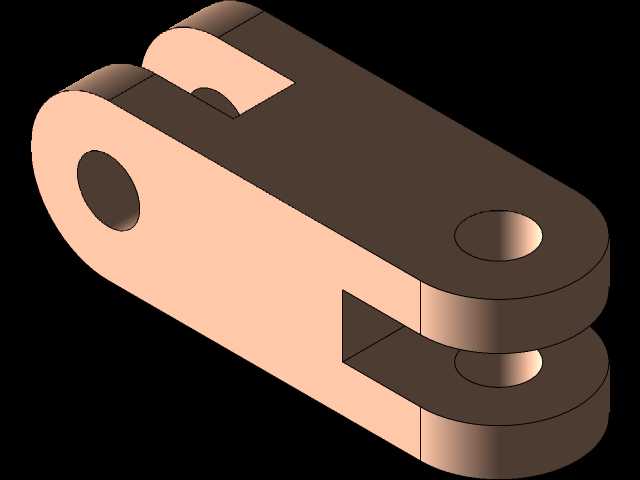

这类双铰接耳座结构在轻工自动化输送线、小型工装夹具的连杆传动环节中应用十分普遍,日常做设备改型时经常会碰到这类零件的选型或重新设计需求。从结构功能来看,它属于典型的双端铰接传动连接件,一端为单耳开孔结构,另一端为双耳开槽开孔结构,能够分别与不同的销轴部件配合,实现两个运动构件之间的力传递与相对转动,避免刚性连接带来的运动卡滞问题,在需要小角度往复摆动的传动链路里,这类结构的可靠性远高于刚性拼接的连接块。
设计这类零件时,首先要明确两端铰接点的中心距,这个尺寸直接决定了传动链路的运动行程,一旦中心距出现偏差,整套连杆机构的运动轨迹就会偏离设计值,轻则出现运动异响,重则导致整套机构卡滞无法动作。单耳端的孔径需要与配合销轴采用间隙配合,通常选取H8/f7的配合公差,既保证转动灵活,又不会因为间隙过大产生径向窜动;双耳端的开槽宽度需要与配合的单耳构件厚度匹配,预留0.2-0.5mm的装配间隙,避免装配时出现夹滞,同时双耳的同轴度需要控制在0.02mm以内,否则销轴穿装后会出现别劲现象,加速铰接部位的磨损。
从外形安装边界来看,单耳端的外圆直径通常取孔径的1.8-2.2倍,保证开孔后剩余的壁厚有足够的抗剪切强度,避免受拉时出现孔壁撕裂的问题;双耳端的每层耳片厚度取单耳端厚度的0.6-0.7倍,保证两端的抗剪切强度基本一致,不会出现一端强度冗余另一端强度不足的情况。零件的整体厚度需要根据实际传递的载荷计算,常规轻载工装场景下,传递扭矩不超过50N·m时,整体厚度选取12-15mm即可满足强度要求,如果应用在重载输送场景,还需要在耳孔位置加装镶嵌铜套,降低铰接转动时的磨损量,延长零件的使用寿命。
建模过程中需要注意几个工艺细节:所有孔的边缘都要做0.5mm的倒角,既去除加工毛刺,也方便销轴的装配导入;双耳开槽的根部要做R2-R3的圆角过渡,避免应力集中,因为零件受往复载荷时,开槽根部是应力最集中的位置,如果做成直角,很容易在长期交变载荷下出现疲劳裂纹;零件的所有外露棱边都要做倒钝处理,避免装配时划伤操作人员。如果采用板材切割加工,需要注意板材的轧制方向尽量与零件的受力方向一致,提升零件的抗疲劳性能;如果采用铸造毛坯加工,需要提前预留2-3mm的加工余量,保证孔位和端面的加工精度。
在实际设备装配中,这类耳座通常会搭配开口销或者轴用挡圈对销轴进行轴向限位,防止设备运行过程中销轴窜出脱落;铰接部位需要定期加注润滑脂,降低转动摩擦阻力,减少磨损。很多新手设计这类零件时,容易忽略双耳的同轴度要求,或者把开槽根部做成直角,导致零件使用寿命大幅缩短,还有的会把配合间隙选得过大,导致传动过程中产生明显的冲击噪音,这些都是实际设计中需要规避的问题。另外在做三维建模时,需要提前预留出销轴的装配空间,避免耳座与周边的连杆构件出现运动干涉,尤其是在摆动角度达到最大行程时,要校验两端连接构件的运动包络,确保不会与耳座本体产生碰撞。
