家用液化石油气储存气瓶结构设计

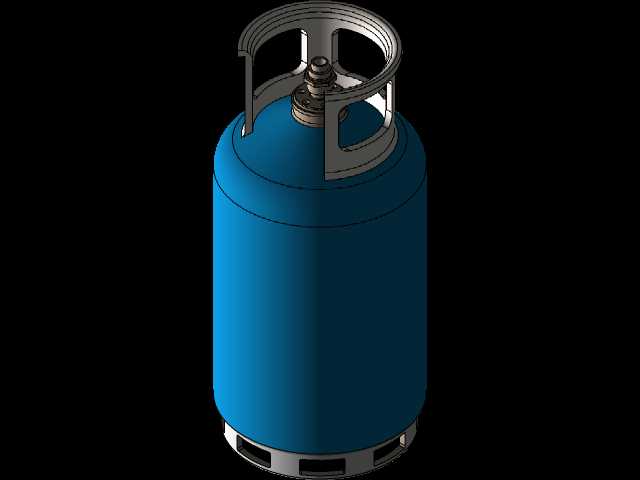

　　日常民用场景里，这类承压气瓶是分散式燃气供应的核心储运载体，常见于城郊自建房、流动餐饮摊点、户外露营炊事场景，承担液化石油气的密闭储存、带压输送功能，设计阶段首先要平衡承压安全、搬运便利性、充装适配性三类核心需求。从结构设计逻辑来看，罐体主体采用等壁厚圆柱形回转体结构，相比方形或异形罐体，圆柱曲面在内部介质压力作用下膜应力分布更均匀，不会出现直角区域的应力集中问题，能在相同壁厚条件下获得更高的承压能力，同时圆柱形态也适配常规的环缝自动焊接工艺，量产阶段的焊缝质量一致性更容易控制。罐体上下两端采用标准椭圆形封头收口，下封头直接焊接冲压成型的圈式底座，底座预留三个均匀分布的缺口，一方面是为了让罐体直立放置时避开地面凸起杂物，

　　保证放置稳定性，另一方面也方便叉车、手动搬运车的叉齿伸入，实现短距离机械化转运，避免人工搬抬时的滑脱风险。顶部的护罩结构是设计里兼顾防护与操作便利性的关键部分，护罩采用钢板冲压焊接成型，整体为环形镂空结构，既可以完全罩住内部的角阀、减压阀连接接口，避免搬运过程中碰撞导致阀门变形泄漏，护罩顶部的环形提手结构也符合人工搬运的施力习惯，成年人单手握持即可完成短距离挪动，镂空设计也不会遮挡阀门操作空间，用户连接减压阀、开关阀门时不需要额外拆卸护罩，日常操作更便捷。从安装边界与尺寸适配角度，这类家用气瓶的外径控制在常规家用橱柜预留空间范围内，直立放置时总高度适配普通厨房操作台下方的储物层高，不需要额外改造放置空间；

　　角阀的接口尺寸匹配市面通用的家用液化石油气减压阀规格，用户更换配件时不需要定制转接件，充装口的尺寸也完全匹配燃气充装站的标准充装枪接口，可直接接入常规充装流程，不需要额外适配工装。设计过程中针对罐体的壁厚做了冗余校核，考虑到日常使用中的轻微磕碰、外壁锈蚀损耗，壁厚取值在理论计算承压值的基础上预留了足够的安全余量，焊缝位置全部做了圆滑过渡处理，避免焊接应力残留导致的长期使用开裂问题；罐体底部的底座高度经过反复调整，既保证直立放置时的稳定性，不会被普通地面坡度带倒，也不会因为底座过高导致整体重心上移，增加搬运过程中的倾倒风险。护罩与上封头的连接采用三点式焊接固定，连接强度足以承受满瓶状态下整体提拉的载荷，同时如果护罩受到剧烈撞击变形，

　　也可以通过打磨焊缝单独更换护罩，不需要整体报废罐体，降低全生命周期的使用成本。实际使用场景中，这类气瓶的内部储存的是加压液化的石油气，常温下内部保持稳定的饱和蒸气压，罐体的密封结构经过多道工序验证，角阀与封头的连接位置采用密封锥面加密封填料的双重密封结构，即使长期反复开关阀门，也不会出现介质泄漏问题。针对户外使用场景，罐体的外壁涂装采用耐候性涂层，长期放置在露天环境下也不会轻易出现漆层脱落、外壁锈蚀的问题，涂层的蓝色标识也符合民用燃气气瓶的通用识别规范，用户可以快速区分气瓶介质类型，避免和其他工业气瓶混用。在建模过程中，所有回转体结构都采用旋转特征生成，保证壁厚的均匀性，护罩的镂空结构采用拉伸切除实现，焊缝位置预留了实际焊接工艺需要的焊脚尺寸，所有棱角位置都做了圆角处理，完全匹配实际冲压、焊接加工的工艺要求，没有出现无法落地的理想化设计结构，模型的装配关系完全还原实际产品的装配顺序，可直接用于结构教学、场景搭建、产品改型设计参考。
