双V型直线导向导轨结构设计

　　在桌面级数控加工与增材制造设备的结构搭建中，直线导向部件的刚性、运行顺滑度直接决定了设备的加工精度与运动稳定性，这款双V型槽导向导轨正是针对这类中小型设备的运动需求设计的导向构件。不同于常规的圆形光杆导向结构，双V型槽的截面设计让导轨在两个垂直方向上都具备限位能力，运动滑块在运行过程中不会出现周向转动的偏移问题，尤其适合打印喷头、铣削主轴这类需要精准保持运动姿态的执行端导向使用。

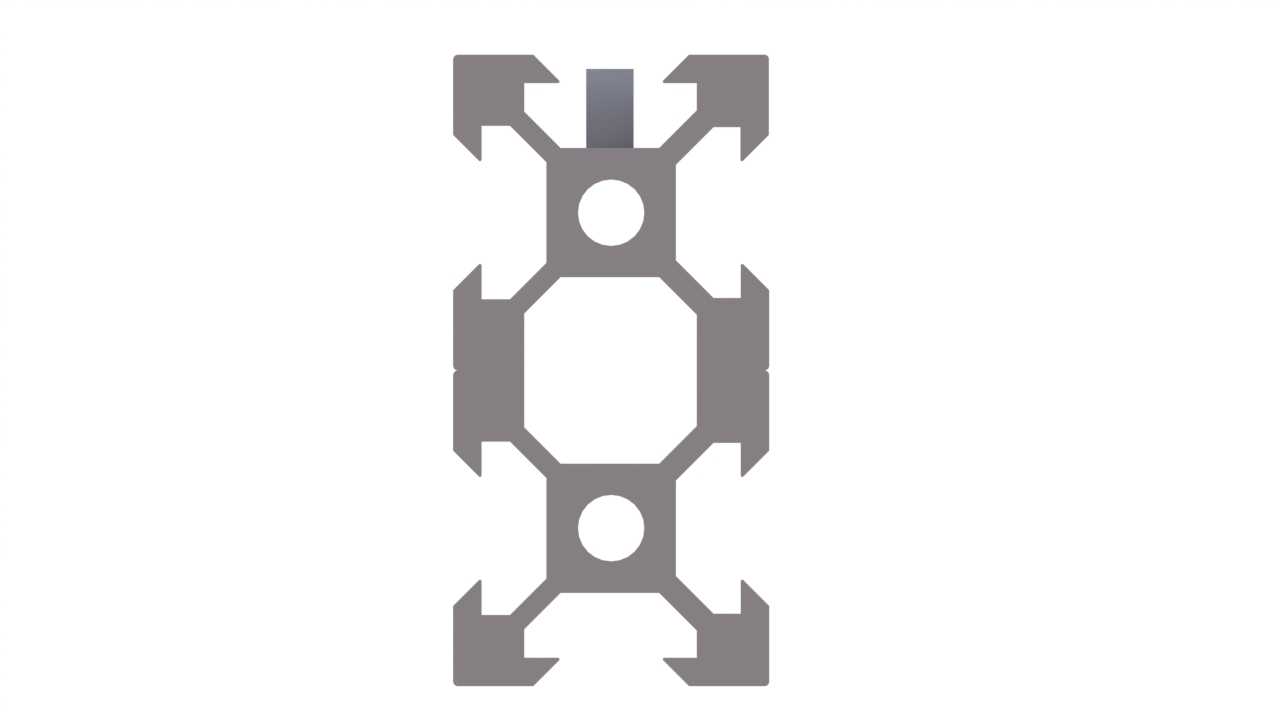

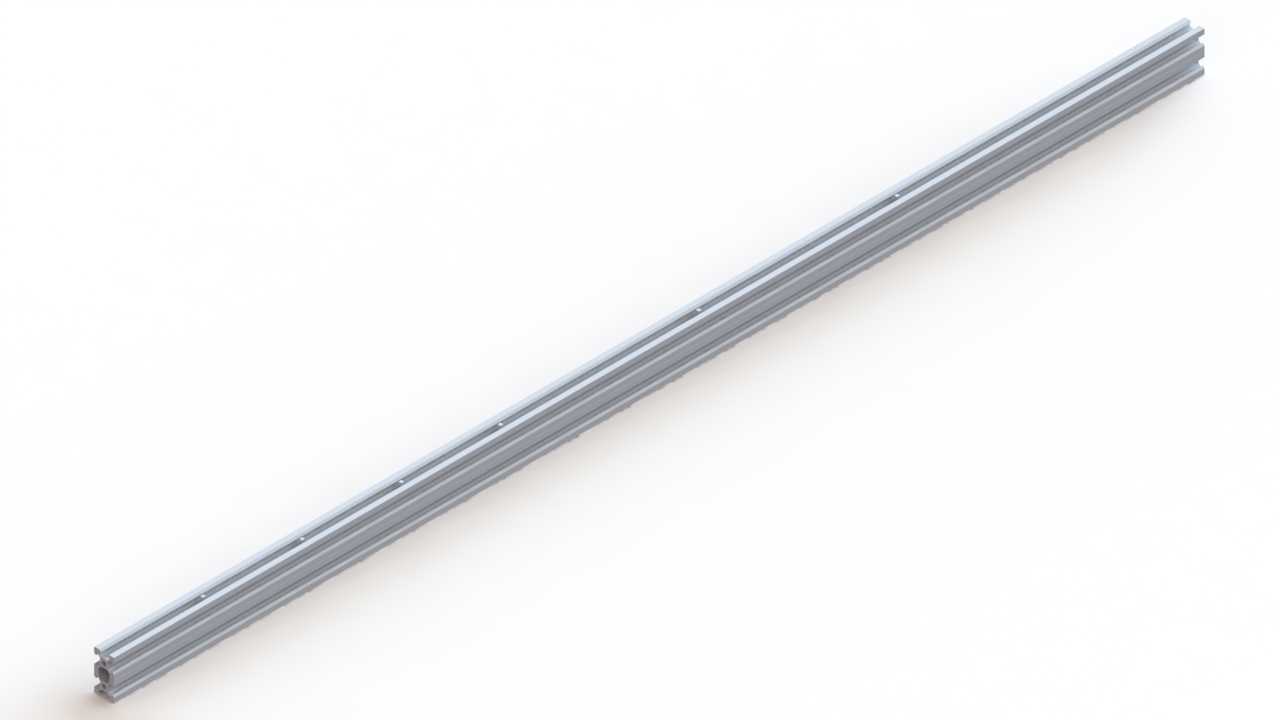

　　从结构设计逻辑来看，这款导轨采用对称式双V槽布局，槽面的角度经过反复校核，既保证了与配套V型滚轮、滑块的接触面积足够分散运行载荷，又避免了槽角过小导致的加工难度提升、装配时卡滞的问题。导轨本体采用等截面长条形结构设计，沿长度方向的截面一致性控制严格，能保证滑块在全行程范围内的配合间隙保持均匀，不会出现行程中段松动、两端卡滞的常见问题。导轨的安装基准面做了平面度强化设计，安装时可以直接将导轨底面贴合在设备的机架横梁安装面上，通过沿长度方向分布的安装孔完成锁紧固定，不需要额外做复杂的调校找正，能大幅降低桌面设备的装配调试难度。

　　在实际应用场景中，这类双V槽导轨除了适配桌面级FDM3D打印机的X、Y轴运动导向，也常被用在小型CNC雕刻机的龙门移动导向、小型点胶设备的喷头往复运动导向、桌面型 pick-and-place 贴装设备的送料滑台导向场景中。相比滚珠直线导轨，这款双V槽导轨的结构更简单，对使用环境的要求更低，即便在有少量木屑、塑料粉尘的加工环境中，粉尘也不容易在V型槽内堆积卡滞，日常维护只需要定期擦拭槽面、涂抹少量润滑脂即可保持顺畅运行，非常适合个人DIY设备、小型教学用加工设备的搭建使用。

　　从安装边界尺寸来看，这款导轨的截面宽度、高度都做了小型化优化，不会占用过多的设备内部安装空间，在保证足够抗弯刚性的前提下，尽可能压缩了自身的结构尺寸，适配中小型设备紧凑的内部布局需求。导轨的长度可以根据设备的实际行程需求灵活裁切，裁切后只需要对端面做简单的去毛刺处理，不会破坏V型槽面的导向精度，安装孔位也可以根据实际的机架安装位置灵活加工，适配不同的机架搭建方案。在设计过程中，对导轨的直线度做了重点约束，沿长度方向的直线度公差控制在满足桌面级设备精度需求的范围内，能保证运动部件在全行程运行时的位置精度，避免出现运动轨迹偏移导致的打印层纹错位、雕刻走刀偏差等问题。

　　另外，双V槽的结构设计让导轨可以同时承受垂直方向与水平方向的载荷，在小型设备的Z轴升降导向场景中也能适用，配合带预紧的V型滚轮滑块，可以有效消除运动间隙，提升升降运动的重复定位精度。导轨的材质选择兼顾了刚性与加工成本，表面做了硬化处理，提升槽面的耐磨性能，长期往复运行也不会出现槽面磨损导致的间隙变大问题，能有效延长设备的维护周期。在建模过程中，对V型槽的倒角、安装孔的沉头深度、导轨边缘的圆角都做了细节还原，完全符合实际加工的工艺要求，结构工程师可以直接调用该模型完成设备整体的装配干涉检查，也可以根据自身设备的行程需求修改导轨长度、调整安装孔位参数，快速完成适配自身设计的导向部件结构调整，不需要从零开始绘制导轨的截面特征，能大幅缩短结构设计的周期。
